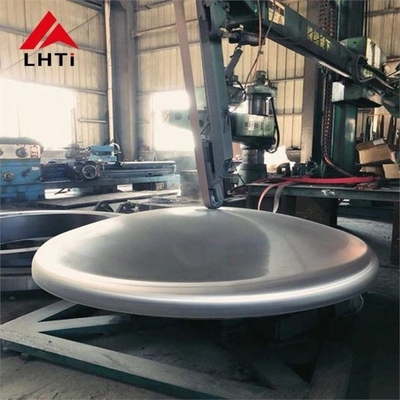

الدرجة 1 الدرجة 2 التيتانيوم نصف الكرة الرأس شكل صحن التيتانيوم الرأس المعدات التيتانيوم المعدات

الدرجة 1 الدرجة 2 التيتانيوم نصف الكرة الرأس شكل صحن التيتانيوم الرأس المعدات التيتانيوم المعدات

يشير رأس الصحن إلى العنصر المستخدم لإغلاق نهاية الحاوية بحيث

وسائل الإعلام معزولة، والمعروفة أيضا باسم رؤوس نصف الكرة / نهاية صحن / نهاية صحن بيضاوي.

وعادة ما تكون الحاوية محولة وفقًا لشكل سطح الرأس ، يمكن تقسيمها إلى منحدرة

الشكل، الشكل المخروطي، الشكل المسطح وشكل المزيج. الرؤوس المنحوتة تشير إلى الرؤوس ذات السطح الخارجي المنحوت

شكل، مثل رأس نصف الكرة، البيضاوي، القرص والكرة غير المحاطة. بعض أسطوانات الغاز تستخدم منحدرة إلى الداخل

الرأس السفلي المشترك، والذي لا يمكن أن يضمن فقط القوة، ولكن أيضا تلبية احتياجات الاستخدام الآمن.

الرأس هو جزء من حاوية التي يتم لحامها إلى الاسطوانة وفقا للأشكال الهندسية المختلفة، يمكن أن يكون

مقسمة إلى كروية ، بيضاوية ، قرص ، تاج كروية ، قشرة مخروطية وقبعة ، من بينها كروية ، بيضاوية ، قرص و

يتم الإشارة إلى رؤوس التاج الكروية بشكل جماعي باسم رؤوس المنحدرة. في اللحام تنقسم إلى لحام الأرداف

الرأس، الرأس لحام المقبس. تستخدم لجميع أنواع معدات الحاويات، مثل خزان التخزين، ومبادل الحرارة،

البرج، المفاعل، الغلاية ومعدات الفصل، الخ

(رأس صحن التيتانيوم) DIN28013:

أنواع رؤوس الأطباق

تأتي رؤوس الأطباق بأشكال مختلفة ، يتم اختيار كل منها بناءً على متطلبات التطبيق المحددة. وهنا الأنواع الشائعة:

1. الرؤوس نصف الكرة:

   • الشكل: نصف كرة مثالية ، يوفر الرأس نصف الكروي توزيعًا مثاليًا للضغوط ويعتبر الشكل الأكثر كفاءة للرأس من حيث استخدام المواد تحت الضغط الداخلي.
   • الاستخدام: شائع في تطبيقات الضغط العالي مثل المفاعلات وأوعية الضغط والغلاديل.

2. رؤوس الأطباق البدلية:

   • الشكل: هذا رأس مع انحناء بيضاوي. ويوفر توازنًا بين القوة واستخدام المواد وغالبًا ما يستخدم في التطبيقات التي تتطلب مقاومة ضغط معتدلة.
   • الاستخدام: مناسبة لحاويات التخزين المتوسطة الضغط ومبادلات الحرارة والمفاعلات.

3. الرؤوس المنحدرة:

   • الشكل: الرؤوس المنحدرة لها انحناء مستدير متجه إلى الخارج. الأمثلة الشائعة هي الرؤوس الكروية والرؤوس البيضاوية والرؤوس على شكل قرص.
   • الاستخدام: غالبًا ما تستخدم هذه الرؤوس في أسطوانات الغاز والغلاديل والمفاعلات الكيميائية وأوعية الضغط المماثلة ، حيث يمكن أن يساعد التصميم المنحني في توزيع الضغط الداخلي بكفاءة.

4. رؤوس التاج الكروية:

   • الشكل: التاج الكروي هو جزء من الكرة ويتم استخدامه عادة لتقليل استخدام المواد مع توفير أقوى.
   • الاستخدام: يفضل هذا النوع أنظمة الضغط العالي حيث الحد الأدنى من السماكة وتوزيع الضغط الفعال أمر ضروري.

5. الرؤوس المخروطية:

   • الشكل: الرأس المخروطي له شكل يشبه المخروط يستخدم عادة في التطبيقات التي تتطلب انتقالًا تدريجيًا بين الجزء الأسطواني للوعاء وقبة الحاوية.
   • الاستخدام: شائع في معدات الفصل ومبادلات الحرارة وغلايات.

6. الرؤوس المسطحة:

   • الشكل: هذه الرؤوس مسطحة في الشكل ، وتستخدم بشكل عام في تطبيقات الضغط المنخفض حيث لا تحتاج الوعاء إلى تحمل ضغط داخلي كبير.
   • الاستخدام: يستخدم في خزانات التخزين وأنظمة الأنابيب وبعض مبادلات الحرارة.

تطبيقات رؤوس التيتانيوم الإهليلجية:

مواد الرؤوس الإهليلجية:يمكن أن تصنع رأس صحن من مواد مختلفة وفقا لمادة

على سبيل المثال، الفولاذ الكربوني (A3، 20#، Q235، Q345B، 16Mn، الخ) ، الفولاذ المقاوم للصدأ (304، 321،

304L،316، 316L، الخ) ، الفولاذ سبائك (15Mo3 15CrMoV 35CrMoV 45CrMo) ، المعادن الخام (الألومنيوم، التيتانيوم،

النحاسالنيكل و سبيكة النيكل، الخ) يجب أن تكون المادة نفسها مثل جهاز.نحن متخصصون في

الرؤوس النصفية من التيتانيوم.

أنواع لحام رؤوس الأطباق

عادة ما يتم لحام رؤوس الأطباق إلى الجسم الأسطواني لوحة الضغط ، واعتمادا على التصميم ، هناك نوعان شائعان من طرق الحامية:

1. لحام المؤخرة:

   • هذا هو المكان الذي يتم فيه محاذاة حواف رأس الطبق والجسم الأسطواني وحامله على طول محيطه. وهو يضمن اتصال سلس وسلس يمكنه تحمل الضغوط الداخلية العالية.

2. لحام المقبس:

   • في هذا النوع ، يتم تثبيت الرأس في فتحة في نهاية الأسطوانة ، ويتم التوصيل عن طريق لحام المحيط الخارجي للمقبس.تستخدم هذه الطريقة بشكل أكثر شيوعًا في الأوعية ذات القطر الأصغر أو أنظمة الضغط المنخفض.

تطبيقات رؤوس الأطباق

تستخدم رؤوس الأطباق في مختلف الصناعات والتطبيقات التي تتطلب احتواء الضغط أو فصل الوسائط الداخلية والخارجية:

• خزانات التخزين:
  تستخدم لإغلاق أطراف الخزانات التي تخزن السوائل أو الغازات أو المواد الكيميائية تحت الضغط

• مبادلات الحرارة:
  وجدت في الأنظمة التي تنقل الحرارة بين السوائل، الرؤوس تساعد على إغلاق نهايات المبادلات الحرارية مع الحفاظ على سلامة الضغط.

• الغلايات:
  في الغلايات البخارية، الرؤوس الطبقية تضمن احتواء الضغط والحرارة داخل النظام.

• المفاعلات:
  تستخدم في المفاعلات الكيميائية والمفاعلات النووية وأوعية التفاعل الأخرى ، حيث الضغط والسلامة أمران حرجان.

• معدات الفصل:
  موجود في أنظمة التصفية والفصل حيث الحبس من السوائل والغازات ضروري تحت الضغط.

• أسطوانات الغاز:
  غالبًا ما تستخدم الرؤوس المنحدرة في تصنيع أسطوانات الغاز ، والتي تخزن الغازات تحت الضغط.

التكوين الكيميائي

الخصائص الميكانيكية
