الصين Baoji Lihua Nonferrous Metals Co., Ltd. Company Cases

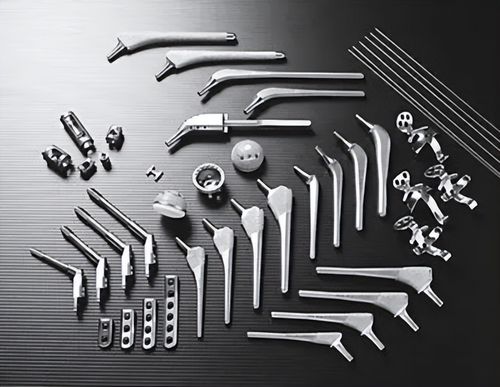

يمكن أن يصل الحد الأقصى لجهد الاسترداد (εr) من سبيكة Ti-Ni إلى 8.0٪ ، مع إظهار تأثير ذاكرة الشكل الممتاز والمرونة الفائقة ، ويتم استخدامه على نطاق واسع كصفائح العظام والأسقف الوعائية وأطر تقويم الأسنان.ومع ذلك ، عندما يتم زرع سبيكة التيتانيوم في جسم الإنسان ، فإنها يمكن أن تطلق Ni + التي هي حساسية ومسببة للسرطان ، مما يؤدي إلى مشاكل صحية خطيرة. سبيكة التيتانيوم β لديها توافق بيولوجي جيد ،مقاومة للتآكل ونسبة مرونة منخفضة، ويمكن أن تحصل على قوة أفضل ومتطابقة البلاستيكية بعد المعالجة الحرارية المعقولة، هو نوع من المواد المعدنية التي يمكن استخدامها لاستبدال الأنسجة الصلبة. في نفس الوقت،هناك تحول مارتنسيتيكي إضافي للطاقة في بعض سبائك التيتانيوم βيظهر بعض تأثيرات الذاكرة فوق اللاتينية والشكل، مما يزيد من توسيع تطبيقه في مجال الطب الحيوي.أصبح تطوير سبيكة التيتانيوم β التي تتكون من عناصر غير سامة ولها مرونة عالية نقطة بحث ساخنة في سبيكة التيتانيوم الطبية في السنوات الأخيرة. في الوقت الحاضر ، تم تطوير العديد من سبائك التيتانيوم β مع تأثيرات التضخم والذاكرة الشكلية في درجة حرارة الغرفة ، مثل سبائك Ti-Mo و Ti-Ta و Ti-Zr و Ti-Nb.استرداد السوبرلاستيك لهذه السبائك صغير، مثل الحد الأقصى εr من Ti- ((26، 27)Nb (26 و 27 هي الكسور الذرية، إذا لم يتم وضع علامة خاصة، مكونات سبيكة التيتانيوم المعنية في هذه الورقة هي الكسور الذرية) هو 3.0٪ فقط.أقل بكثير من سبيكة التاي-نيكيفية زيادة تحسين سُلَلَة التيتانيوم β هي مشكلة ملحة يجب حلها. في هذه الورقة يتم تحليل العوامل التي تؤثر على سُلَلَة التيتانيوم β.وتتم تلخيص الطرق لتحسين التنحاز الفائق بشكل منهجي. 1.1 التحويل المرتنسيتي المرجع الذي تسبب به الضغط في سبائك التيتانيوم 1β عادةً ما تسبب التضخم المفرط في سبائك التيتانيوم β من خلال التحول المرتنيسي المرجع الذي يسبب الإجهاد ، أييتم تحويل المرحلة β من الهيكل الشبكي المكعب الذي يركز على الجسم إلى المرحلة α" من الهيكل الشبكي الرومبي عند تحميل التوترأثناء التفريغ ، تتغير المرحلة α" إلى مرحلة β ويتعافى التوتر.مرحلة β من الهيكل المكعب الذي يركز على الجسم تسمى "أوستنيت" و مرحلة α من الهيكل الرومبي تسمى "مارتنسيت"درجة حرارة بداية انتقال المرحلة المارتنسيتية، درجة حرارة نهاية انتقال المرحلة المارتنسيتية،يتم التعبير عن درجة حرارة بداية انتقال المرحلة الأوستنيتية ودرجة حرارة نهاية انتقال المرحلة الأوستنيتية بواسطة Ms، Mf، As و Af، و Af عادة ما تكون عدة كيلفين إلى عشرات كيلفين أعلى من Ms.عملية تحميل وتفريغ سبيكة التيتانيوم β مع تحويل مارتنسيتيكي محفز بالتوتر يظهر في الشكل 1أولاً يحدث تشوه مرن للمرحلة β،الذي يتحول إلى مرحلة α" في شكل قشر عندما يصل الحمل إلى الإجهاد الحرج (σSIM) المطلوب لإحداث انتقال المرحلة المارتنسيتيةمع زيادة الحمل ، يستمر انتقال المرحلة المارتنسيتية (β→α") حتى يتم الوصول إلى التوتر المطلوب في نهاية (أو نهاية) انتقال المرحلة المارتنسيتية ،ومن ثم يحدث التشوه المرن للفاز α"عندما يزداد الحمل أكثر من الإجهاد الحرج المطلوب للانزلاق في مرحلة β (σCSS) ، يحدث التشوه البلاستيكي للمرحلة β. أثناء التفريغ ،بالإضافة إلى الاسترداد المرن للفاز α" وفاز βيؤدي انتقال المرحلة α"→β أيضًا إلى استرداد الإجهاد. يعتمد تأثير السوبرلاستيك أو ذاكرة الشكل في السبائك على العلاقة بين درجة حرارة انتقال المرحلة ودرجة حرارة الاختبار..عندما يكون Af أقل قليلاً من درجة حرارة الاختبار ، فإن مرحلة α التي تسببها الإجهاد أثناء التحميل تخضع لانتقال مرحلة α → β أثناء التفريغ.والإجهاد المقابلة للانتقال المرحلي الناجم عن الإجهاد يمكن أن تتعافى تماماعندما تكون درجة حرارة الاختبار بين As و Af ، يتم تحويل جزء من المرحلة α إلى مرحلة β أثناء التفريغ.ويتم استرداد الضغط المقابلة للانتقال المرحلي الناجم عن الإجهادإذا تم تسخين السبائك أكثر من Af ، يتم تحويل المرحلة α" المتبقية إلى مرحلة β ، يتم استرداد التوتر الانتقالية المرحلية بالكامل ،والسبيكة تظهر تأثير الذاكرة الشكل معينةعندما تكون درجة حرارة الاختبار أقل من As ، فإن سلالة التحول المارتنسيتية الناجمة عن الإجهاد لا تتعافى تلقائيًا عند درجة حرارة الاختبار ، وليس للسبيكة سوبريلاستيكية.مع ذلك، عندما يتم تسخين السبائك فوق Af ، يتم استعادة اضطراب تغيير المرحلة تمامًا ، ويظهر السبائك تأثير ذاكرة الشكل.

صفيحة التيتانيوم وطبقة تفاعل سطح قضيب التيتانيوم هي العوامل الرئيسية التي تؤثر على الخصائص الفيزيائية والكيميائية لأجزاء العمل من التيتانيوم ، قبل المعالجة ،من الضروري تحقيق إزالة كاملة من طبقة التلوث السطحي وطبقة العيب- عملية التلميع الميكانيكي الفيزيائي لألواح التيتانيوم وعملية تلميع سطح قضبان التيتانيوم: 1، التفجير: معالجة التفجير من أسلاك التيتانيوم الصب عموما أفضل مع رذاذ الياقوت الأبيض والصلب، وضغط التفجير أقل من تلك من المعادن غير الثمينة،ويتم السيطرة عليه بشكل عام تحت 0.45MPa. لأن، عندما يكون ضغط الحقن مرتفع جدا، ويتأثر جزيئات الرمل سطح التيتانيوم لإنتاج شرارة عنيفة،تشكل تلوث ثانوي، مما يؤثر على جودة السطح. الوقت هو 15-30 ثانية ويتم إزالة الرمال اللزجة فقط على سطح الصب ، ويمكن إزالة طبقة تجميد السطح وطبقة الأكسدة الجزئية.يجب إزالة باقي بنية طبقة التفاعل السطحي بسرعة عن طريق طريقة التقاط الكيميائية. 2، مغسولة بالخيار: غسل الحمض يزيل طبقة تفاعل السطح بسرعة وكاملة دون تلوث السطح بعناصر أخرى. يمكن استخدام نظام HF-HCL وغسل الحمض HF-HNO3 لغسل حمض التيتانيوم ،لكن غسل حمض HF-HCL يمتص الهيدروجين، في حين أن HF-HNO3 غسل الحمض يمتص الهيدروجين، ويمكن التحكم في تركيز HNO3 للحد من امتصاص الهيدروجين ويمكن تسليط السطح، والتركيز العام من HF في حوالي 3٪ إلى 5٪،تركيز HNO3 حوالي 15-30٪. يمكن لطبقة تفاعل سطح لوحة التيتانيوم وعصا التيتانيوم إزالة طبقة تفاعل سطح التيتانيوم بالكامل عن طريق طريقة غسل الحمض بعد التفجير. صفيحة التيتانيوم وطبقة تفاعل سطح قضيب التيتانيوم بالإضافة إلى التلميع الميكانيكي المادي ، هناك نوعان على التوالي: 1. التلميع الكيميائي ، 2. التلميع بالكهربائيات. 1التلميع الكيميائي: عند التلميع الكيميائي ، يتم تحقيق الغرض من التلميع المسطح عن طريق تفاعل إعادة أكسيد المعدن في الوسط الكيميائي. مزاياه هي التلميع الكيميائي وقسوة المعدن ،مساحة التلميع وشكل الهيكل، حيث يتم مسح الاتصال مع سائل التلميع، لا تحتاج إلى معدات معقدة خاصة، سهلة التشغيل، أكثر ملاءمة لتلميع مؤخرة التيتانيوم هيكل معقد.من الصعب التحكم في معايير عملية التلميع الكيميائي، والذي يتطلب أن الأسنان المستقيمة يمكن أن يكون لها تأثير جيد التلميع دون التأثير على دقة الأسنان.أفضل محلول للمس التيتانيوم الكيميائي هو HF و HNO3 وفقا لنسبة معينة من التحضير، HF هو عامل تخفيض، يمكن أن يذوب التيتانيوم، ولعب تأثير التسوية، تركيز 10٪، HNO3 تأثير الأكسدة، لمنع الذوبان الزائد من التيتانيوم وامتصاص الهيدروجين،في نفس الوقت يمكن أن تنتج تأثير مشرقيتطلب سائل طلاء التيتانيوم تركيزًا مرتفعًا ودرجة حرارة منخفضة ووقت طلاء قصير (1 إلى 2 دقيقة). 2، التلميع بالكهربائيات: المعروف أيضا باسم التلميع الكهروكيماوي أو التلميع المحلول بواسطة الأندود، بسبب انخفاض موصلة أنبوب سبيكة التيتانيوم، أداء الأكسدة قوي جدا،استخدام الهيدروليتات الحمضية مثل HF-H3PO4، HF-H2SO4 الالكتروليتات على التيتانيوم يمكن أن يبرس بالكاد، بعد تطبيق الجهد الخارجي، تيتانيوماستخدام الكلوريد غير المائي في الجهد المنخفض، التيتانيوم له تأثير جيد التلميع، يمكن الحصول على قطع الاختبار الصغيرة التلميع المرآة، ولكن لإصلاح معقد لا يمكن تحقيق الغرض من التلميع الكامل،ربما من خلال تغيير شكل الكاثود وطرق الكاثود الإضافية يمكن حل هذه المشكلة، لا تزال تحتاج إلى مزيد من الدراسات.

1خفيفة الوزن: التيتانيوم خفيف جداً مقارنة بقوته ومتانته. هذه السمة تجعله مادة جذابة لصناعات الطيران والفضاء والسيارات. 3التوافق البيولوجي: التيتانيوم مادة متوافقة بيولوجيا، مما يعني أنها لا يتم رفضها من قبل الأنسجة البشرية.زرع الجراحة وغيرها من الأجهزة الطبية. 5نقطة انصهار عالية: يتمتع التيتانيوم بنقطة انصهار عالية تبلغ حوالي 1680 درجة مئوية، مما يجعله مقاومًا للغاية للحرارة ومناسبًا للاستخدام في بيئات ذات درجات حرارة عالية. بعض مجالات تطبيق اسفنج التيتانيوم تشمل: 2الصناعة الطبية: يستخدم التيتانيوم في تصنيع الأطقم الاصطناعية والزرع والأدوات الجراحية لأنه متوافق بيولوجيًا. 4صناعة الطاقة: يستخدم التيتانيوم في صناعة الطاقة بسبب مقاومة التآكل وارتفاع درجة الحرارة والضغط. في الختام، اسفنج التيتانيوم لديه العديد من المزايا التي تجعله مناسب للاستخدام في مختلف المجالات.وخصائص مقاومة التآكل العالية جعلتها مادة أساسية في مجال الطيران، الطب، الكيمياء، والطاقة، من بين آخرين.
