تفاصيل المنتج
مكان المنشأ: BaoJi Shaanxi الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001,CE,etc
رقم الموديل: صمام الكرة التيتانيوم Gr1 Gr2
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: علبة من الخشب المقاوم للطائرات أو منصة، أو حسب متطلباتك
وقت التسليم: 15-20 يوم عمل
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
نهاية الاتصال: |
ذات حواف، مترابطة، ملحومة |
وسائط مناسبة: |
الماء والنفط والغاز والمواد الكيميائية |
نوع المقعد: |
مقعد ناعم، مقعد معدني |
تصنيف الميناء: |
فئة ASME 150، الطرفان المزدوجة |
درجة حرارة العمل: |
150 درجة -425 درجة |
المواد: |
التيتانيوم |
وسط مناسب: |
الماء والنفط والغاز والبخار والسوائل المسببة للتآكل |
درجة الحرارة: |
-196°C - 600°C |
معايير الاختبار: |
جي بي/T9092、GB/T13927、API6D、API598 |
جذع مقاوم للانفجار: |
نعم.. |
مادة المقعد: |
PTFE، RPTFE، PEEK، المعادن |
نوع الكرة: |
منفذ كامل، منفذ مخفض |
السطح: |
بريق معدني |
المعيار: |
ASTM B863 AWS A5.16 ASTM F136 ASTM F67 |
اتصالات النهاية: |
ذات حواف (ANSI، JIS، DIN، GB) |
نهاية الاتصال: |
ذات حواف، مترابطة، ملحومة |
وسائط مناسبة: |
الماء والنفط والغاز والمواد الكيميائية |
نوع المقعد: |
مقعد ناعم، مقعد معدني |
تصنيف الميناء: |
فئة ASME 150، الطرفان المزدوجة |
درجة حرارة العمل: |
150 درجة -425 درجة |
المواد: |
التيتانيوم |
وسط مناسب: |
الماء والنفط والغاز والبخار والسوائل المسببة للتآكل |
درجة الحرارة: |
-196°C - 600°C |
معايير الاختبار: |
جي بي/T9092、GB/T13927、API6D、API598 |
جذع مقاوم للانفجار: |
نعم.. |
مادة المقعد: |
PTFE، RPTFE، PEEK، المعادن |
نوع الكرة: |
منفذ كامل، منفذ مخفض |
السطح: |
بريق معدني |
المعيار: |
ASTM B863 AWS A5.16 ASTM F136 ASTM F67 |
اتصالات النهاية: |
ذات حواف (ANSI، JIS، DIN، GB) |
صمام الكرة ذو ثلاثة اتجاهات - صمامات كرة من نوع Ti Gr2 DN 15 Class 150-2500 مع شرائح لمعالجة الماء
مقدمة المنتج

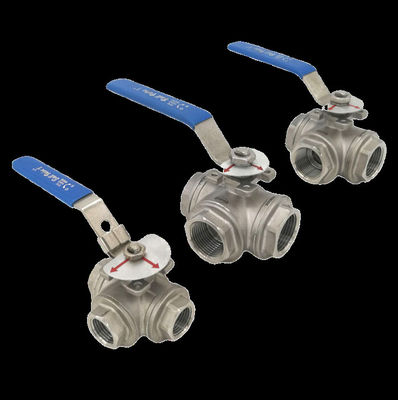

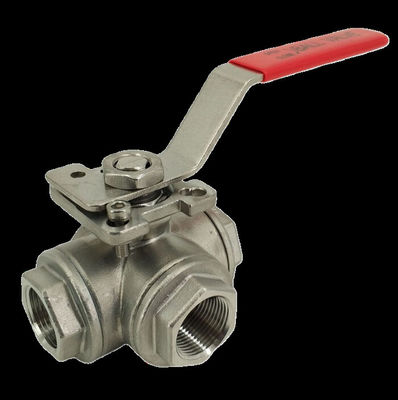

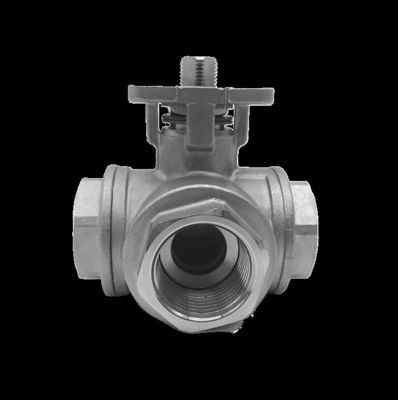

صمامات كرة التيتانيوم ثلاثية الطرق: من النوع L و T
صمامات الكرات التيتانيوم ثلاثية الاتجاه متوفرة في L-Type (Q44F) و T-Type (Q45F) ، كل منها يوفر قدرات فريدة لتحكم التدفق.
نوع L (Q44F): تم تصميم هذا الصمام لإعادة توجيه الوسيط بين قنايتين عموديتين ، ويتغير مسار التدفق بفعالية.
النوع T (Q45F): يدعم هذا الصمام توزيع وسائل الإعلام والتقاء من خلال توصيل ثلاث قنوات أو أي اثنين من الثلاثة ، مما يوفر خيارات لتحكم تدفق مرنة ومعقدة.
| 150# | 300# | 600# | 900# | 1500# | 2500# | |||
| NPS (بوصات) | نمط طويل | نمط قصير | نمط طويل | نمط قصير | نمط طويل | نمط طويل | نمط طويل | نمط طويل |
| نصف | 108 | 108 | 140 | 140 | 165 | |||
| 3/4 | 117 | 117 | 152 | 152 | 190 | 254 | ||
| 1 | 127 | 127 | 165 | 165 | 216 | 279 | ||
| 1. 1/4 | 140 | 140 | 178 | 178 | 229 | 305 | ||
| 1.1/2 | 165 | 165 | 190 | 190 | 241 | 368 | 368 | 451 |
| 2 | 178 | 178 | 216 | 216 | 292 | 419 | 419 | 508 |
| 2.1/2 | 190 | 190 | 241 | 241 | 330 | 381 | 470 | 578 |
| 3 | 203 | 203 | 282 | 282 | 356 | 457 | 546 | 673 |
| 4 | 229 | 229 | 305 | 305 | 432 | |||
|
5
|
|
|
|
|
|
610
|
705
|
914
|
|
6
|
394
|
267
|
403
|
403
|
559
|
737
|
832
|
1022
|
|
8
|
457
|
292
|
502
|
419
|
660
|
838
|
991
|
1270
|
|
10
|
533
|
330
|
568
|
457
|
787
|
965
|
1130
|
1422
|
|
12
|
610
|
356
|
648
|
502
|
838
|
1029
|
1257
|
|
|
14
|
686
|
381
|
762
|
572
|
889
|
1130
|
1384
|
|
|
16
|
762
|
406
|
838
|
610
|
991
|
1219
|
|
|
|
18
|
864
|
|
914
|
660
|
1092
|
1321
|
|
|
|
20
|
914
|
|
991
|
711
|
1194
|
|
|
|
|
22
|
|
|
1092
|
|
1295
|
1549
|
|
|
|
24
|
1067
|
|
1143
|
813
|
1397
|
|
|
|
تطبيقات صمامات الكرات من التيتانيوم ثلاثية الطرق:
صمامات الكرات التيتانيوم ثلاثية الاتجاه تجد تطبيقات متنوعة في مختلف القطاعات الصناعية بسبب خصائصها الفريدة:
الصناعة الكيميائية:مع مقاومة التيتانيوم الممتازة للتآكل ، هذه الصمامات مثالية لإدارة المواد التآكلية مثل الأحماض والقليات والأكسيدات في عمليات الإنتاج الكيميائي.
صناعة النفط والغاز الطبيعي:فهي ضرورية في التحكم في تدفق وضغط السوائل أثناء استخراج النفط والغاز الطبيعي ونقله ومعالجته، وضمان سلامة النظام واستقراره.
الهندسة البحرية:مقاومتها لتآكل مياه البحر تجعلها مناسبة للتطبيقات البحرية ، بما في ذلك أنظمة التحكم في السوائل في خطوط الأنابيب تحت سطح البحر والمنصات البحرية.
مجال الطيران:بفضل خصائصها الخفيفة الوزن والقوة العالية ، يتم استخدام صمامات الكرات التيتانيوم ثلاثية الاتجاه على نطاق واسع في أنظمة الهيدروليك والوقود في الطيران ، وتلبية المتطلبات الصعبة للطائرات.
الصناعات الغذائية والصيدلانية:طبيعة التيتانيوم غير السامة وعدم تلوثها تجعل هذه الصمامات خيارًا مفضلًا لمراقبة السوائل في معالجة الأغذية والتطبيقات الصيدلانية.
