تفاصيل المنتج
مكان المنشأ: باوجي ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001,CE,etc
رقم الموديل: صمام كرة التيتانيوم ثلاثي الاتجاه
شروط الدفع والشحن
الحد الأدنى لكمية: قطعة واحدة
الأسعار: قابل للتفاوض
تفاصيل التغليف: علبة من الخشب المقاوم للطائرات أو منصة، أو حسب متطلباتك
وقت التسليم: حوالي 5-14 أيام للتسليم
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار التصميم: |
API 6D، ASME B16.34 |
تصنيف الضغط: |
الصف 150 - الصف 1500 |
المواد: |
التيتانيوم TA1 TA2 |
مادة المقعد: |
PTFE، RPTFE، PEEK، المعادن |
مضاد للستاتيك: |
نعم.. |
العملية: |
يدوي، كهربائي، هوائي |
طريقة التشغيل: |
رافعة، معدات، محرك |
اتصالات النهاية: |
ذات حواف، مترابطة، ملحومة |
الحجم: |
1/2 بوصة - 12 بوصة |
مادة الكرة: |
التيتانيوم |
معيار التصميم: |
API 6D، ASME B16.34 |
تصنيف الضغط: |
الصف 150 - الصف 1500 |
المواد: |
التيتانيوم TA1 TA2 |
مادة المقعد: |
PTFE، RPTFE، PEEK، المعادن |
مضاد للستاتيك: |
نعم.. |
العملية: |
يدوي، كهربائي، هوائي |
طريقة التشغيل: |
رافعة، معدات، محرك |
اتصالات النهاية: |
ذات حواف، مترابطة، ملحومة |
الحجم: |
1/2 بوصة - 12 بوصة |
مادة الكرة: |
التيتانيوم |

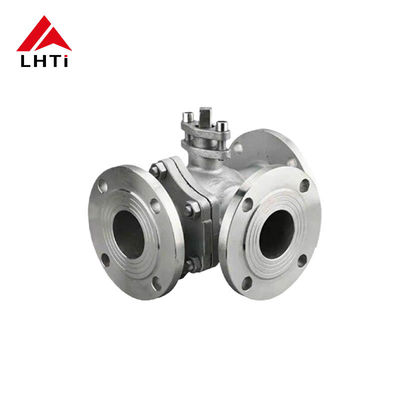

صمام الكرة ثلاثي الاتجاه التيتانيوم الصمام الكروي الكامل TA1 TA2 مع اتصالات الشريط في تطبيقات المياه والطاقة
مقدمة المنتج
صمام كرة من التيتانيوم ثلاثي الاتجاههو نوع متخصص من صمام الكرة مصمم مع ثلاثة منافذ، مما يسمح له بتوجيه تدفق السوائل في اتجاهات متعددة.إن بناء هذا الصمام يستفيد من خصائص التيتانيوم المتفوقة، مما يجعلها مثالية للتطبيقات التي تتطلب مقاومة عالية للتآكل والقوة والمتانة. فيما يلي نظرة عامة مفصلة على صمامات الكرات التيتانيوم ثلاثية الاتجاه.
خصائص صمامات الكرات من التيتانيوم ذات ثلاثة اتجاهات:
مقاومة التآكل:يظهر التيتانيوم مقاومة استثنائية للتآكل من مياه البحر والكلور والمواد الكيميائية العدوانية الأخرى، مما يجعل هذه الصمامات مناسبة للبيئات القاسية.
نسبة القوة إلى الوزن العالية:يوفر التيتانيوم قوة عالية مع البقاء خفيفًا نسبيًا ، مما يجعل الصمامات أسهل في التعامل معها وتثبيتها مقارنة مع تلك المصنوعة من مواد أثقل.
التسامح مع درجة الحرارة:هذه الصمامات يمكن أن تعمل بشكل جيد في ظل ظروف درجة حرارة عالية، مما يجعلها مناسبة لمجموعة متنوعة من التطبيقات الصناعية.
الصمود:صلابة التيتانيوم تضمن حياة خدمة طويلة ، مما يقلل من الحاجة إلى استبدال متكرر أو صيانة.
التوافق الحيوي:في التطبيقات التي يكون فيها الاتصال مع الأنسجة البيولوجية أو الأدوية ضروريًا ، فإن التوافق البيولوجي للتيتانيوم مفيد.
المواصفات التقنية للمنتج:
| المواصفات التقنية للمنتج: | |
| معدل الضغط: | الفئة 150-600لتر |
| قطر اسمي: | نصف بوصة - 10 |
| وضع القيادة: | المقبض، العجلات، الهيدروليكية، الكهربائية |
| الجسم، بونيت: | TA1,TA2,TA10,Gr2,Gr3 |
| الكرة: | TA1,TA2,TA10,Gr2,Gr3 |
| الجذع: | TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| حلقة الختم: | PTFE,RPTFE,PPL,PEEK |
| نموذج صمام الكرة التيتانيوم الأمريكي القياسي: | Q41F- 150Lb ((Ti),Q41F-300Lb ((Ti),Q41F-600Lb ((Ti),Q341F-150Lb ((Ti),Q341F-300Lb ((Ti),Q341F-600Lb ((Ti),Q341F-150Lb ((A),Q341F-300Lb ((A),Q341F-600Lb ((A) |
| معايير التصميم: | GB/T12237، API6D، ASME B16.34 |
| الأبعاد المباشرة: | GB/T12221، API6D، ASME B16.10 |
| اتصالات الشريط: | HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
| معايير الاختبار | JB/T9092،GB/T13927,API6D،API598 |
أنواع التكوينات الثلاثية:
صمامات الكرات التيتانيوم ثلاثية الاتجاه تأتي في تكوينات مختلفة لتتناسب مع مختلف احتياجات التحكم في تدفق:
(ت-بورت):
الوظيفة:هذا التكوين يسمح للسائل بالتدفق من خلال منفذين مختلفين في وقت واحد ، مما يخلق شكل "T" داخل الصمام.
الميناء L:
الوظيفة:هذا التكوين يوجه التدفق من منفذ واحد إلى أي من الموانئ الأخرى ، مما يخلق شكل "L" داخل الصمام.
| تصميم واختبار المعيار الدولي لفولف الكرة ثلاثي الاتجاه | |
| معيار التصميم | BS EN ISO 17292 (BS 5351) / BS EN ISO 12516 / BS EN 1983 / ASME B16.34 / API 6D |
| معايير التفتيش والاختبار | BS EN ISO 12266-(BS 6755 -1) |
| المسافة بين الجهاز والجهاز | Mfg المعيار |
| إنهاء الاتصال | النهاية المزدوجة إلى ANSI B 16.5، الفئة 150 / 300 |
| BS 10 جدول D E F / H | |
| PN 6 / PN 10 / PN 16 | |
| معيار DIN / معيار JIS / معيار IS | |
| نهاية ملفوفة / ملفوفة إلى ANSI B 1.20.1 | |
| نطاق حجم التصنيع | 1/2" ((DN15) إلى 12 ((DN300) - أطراف مقطوعة |
| 1/2" ((DN15) إلى 3 ((DN 80) - نهاية مشوشة | |
| معدل ضغط الصمام | PN 10 / PN 16 / PN 25 / PN 40 |
| تشغيل الصمام | رافعة يدوية / محرك دقيق يعمل بالنوماتيكية محرك الدوران الربع / محرك كهربائي |
نصائح التثبيت والصيانة:
تأكد من التنسيق الصحيح:أثناء التثبيت، تأكد من أن جميع المنافذ مرتبة بشكل صحيح لمنع التسرب وضمان تحكم فعال في التدفق.
استخدم أغطية متوافقة:اعتماداً على التطبيق، اختر أغطية متوافقة مع السوائل التي يتم التعامل معها وبيئة التشغيل.
التفتيش الدوري:يمكن أن تساعد الفحص الدوري لعلامات التآكل أو التلف في الحفاظ على أداء مثالي وتطويل عمر الصمام.
النظافة:في التطبيقات مثل الأدوية ومعالجة الأغذية، تأكد من تنظيف الصمام بانتظام للحفاظ على معايير النظافة.
تطبيقات صمامات الكرات من التيتانيوم ثلاثية الطرق:
الصناعة الكيميائية والبتروكيماوية:
توزيع السوائل والتداخل: صمامات الكرة ثلاثية الاتجاهيمكن تحقيق خلط أو فصل المواد الكيميائية المختلفة، مناسبة لعمليات التفاعل الكيميائي المعقدة.
تحويل اتجاه التدفق:في عمليات الإنتاج ، من الضروري في بعض الأحيان تغيير اتجاه تدفق السوائل بسرعة ، والتي يمكن أن تلبيها صمامات الكرة ثلاثية الاتجاه بشكل فعال.
النفط والغاز:
أنظمة الأنابيب:تستخدم في أنظمة أنابيب النفط والغاز لإدارة مسارات نقل السوائل وإجراء عمليات تقسيم السوائل أو دمجها.
صيانة المعدات:أثناء صيانة المعدات ، يمكن أن تغير صمامات الكرات ثلاثية الاتجاه مسارات السوائل لضمان عدم تأثير تشغيل النظام بأكمله.
معالجة المياه
توزيع المياهتستخدم في محطات معالجة مياه الصرف الصحي ومحطات المياه ، والتي تتحكم في اتجاه تدفق المياه للتبديل بين مراحل معالجة مختلفة.
أنظمة التصفية:في أنظمة التصفية والتنقية ، يمكن استخدام صمامات الكرات ثلاثية الاتجاه لتغيير حالة عمل المرشحات المختلفة.
صناعة الأغذية والمشروبات:
معالجة السوائل:تستخدم في خطوط إنتاج المشروبات ومعالجة الأغذية ، لتحقيق توزيع ومزج وتغيير اتجاه تدفق السوائل.
التنظيف والتطهير:في أنظمة CIP (Clean-In-Place) ، تساعد صمامات الكرات ذات الثلاثة اتجاهات في تحويل تدفق سوائل التنظيف والتطهير.
صناعة الأدوية:
عمليات الإنتاج:تستخدم في الإنتاج الصيدلي لإدارة اتجاه ومزج الأدوية السائلة ، وضمان دقة والظروف الصحية لعملية الإنتاج.
معدات المختبر:تستخدم في المختبرات لتوزيع ومعالجة عينات السوائل.
أنظمة HVAC (التدفئة والتهوية وتكييف الهواء):
أنظمة التبريد والتدفئة:في أنظمة تكييف الهواء المركزية ، تستخدم صمامات الكرات ثلاثية الاتجاه لتغيير اتجاه تدفق مياه التبريد ومياه التدفئة ، وتنظيم درجة حرارة النظام.
إدارة الطاقة:من خلال تغيير اتجاهات التدفق، فإنها تحسين كفاءة استخدام الطاقة وتخفيض تكاليف التشغيل.
