تفاصيل المنتج
مكان المنشأ: باوجي ، الصين
اسم العلامة التجارية: LHTi,China
إصدار الشهادات: ISO9001, CE, API,etc
رقم الموديل: أنبوب التيتانيوم
شروط الدفع والشحن
الحد الأدنى لكمية: 5-10 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: علبة من الخشب المقاوم للطائرات أو منصة، أو حسب متطلباتك
وقت التسليم: حوالي 7-14 يوما للتسليم
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
المواد: |
معدن التيتانيوم أو سبائك التيتانيوم |
المعيار: |
ASTM B338 ، ASTM B337 ، ASTM B861 ، ASTM B862 |
تصنيف: |
GR1 GR2 GR7 GR12 وما إلى ذلك |
النوع: |
سلس / ملحوم |
السطح: |
سطح المخلل/الملمع |
القطر الداخلي: |
4 ~ 268 ملم |
التقنية: |
سلس ، مسحوب على البارد |
قوة الشد: |
1000 ميجا باسكال |
القطر الخارجي: |
3 مم -57 مم |
طلب: |
الصناعة الكيميائية، الفضاء، الطبية، البحرية، الخ. |
المواد: |
معدن التيتانيوم أو سبائك التيتانيوم |
المعيار: |
ASTM B338 ، ASTM B337 ، ASTM B861 ، ASTM B862 |
تصنيف: |
GR1 GR2 GR7 GR12 وما إلى ذلك |
النوع: |
سلس / ملحوم |
السطح: |
سطح المخلل/الملمع |
القطر الداخلي: |
4 ~ 268 ملم |
التقنية: |
سلس ، مسحوب على البارد |
قوة الشد: |
1000 ميجا باسكال |
القطر الخارجي: |
3 مم -57 مم |
طلب: |
الصناعة الكيميائية، الفضاء، الطبية، البحرية، الخ. |

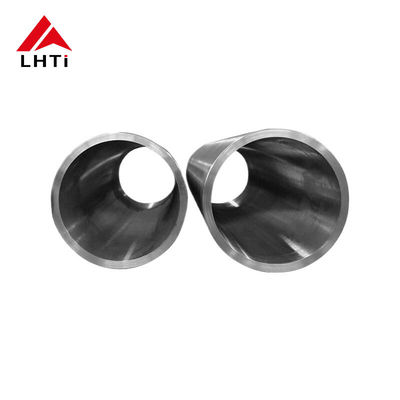

أنابيب من سبيكة التيتانيوم Ti Gr 1 Gr3 Gr5 Ge23 أنابيب التيتانيوم الخالية من الخياطة للزرع الطبي
إدخال أنبوب التيتانيوم الخالي من اللحام:
أنابيب التيتانيوم تجمع بين الخصائص الاستثنائية للتيتانيوم مع تنوع الأشكال المعدنية الأسطوانيةيتم تفضيلها لصلابتها وخفة الوزنمقاومة التآكل تمتد إلى البيئات القاسية مثل مياه البحر والكلور. الأنابيب، وهي مكون أسطواني متوفر في مختلف الأقطار والأطوال،يخدم تطبيقات متنوعة بسبب بنيته المجوفة.
أنابيب التيتانيوم هي مكونات لا تتجزأ في مختلف الصناعات بسبب خصائص التيتانيوم الاستثنائيةأنابيب التيتانيوم مهمة في مجال الطيرانالتطبيقات الطبية والبحرية والمعالجة الكيميائية
الخصائص الرئيسية لأنبوبات التيتانيوم:
قوة عالية وكثافة منخفضة: قوة التيتانيوم مماثلة للفولاذ ولكن بنحو نصف الوزن ، مما يجعل أنابيب التيتانيوم مثالية للمباني خفيفة الوزن دون المساس بالقوة.
مقاومة التآكل: يظهر التيتانيوم مقاومة ممتازة للتآكل، بما في ذلك مقاومة مياه البحر والأحماض والحلول الكلورية.هذه الصفة تضمن طول العمر والموثوقية في البيئات القاسية.
التوافق الحيوي: التيتانيوم متوافق حيويًا وغير سام، مما يجعله مناسبًا للزرع الطبي مثل استبدال المفاصل والأدوات الجراحية.الصف 23 (Ti-6Al-4V ELI) مفضل بشكل خاص في التطبيقات الطبية بسبب تعزيز التوافق البيولوجي.
مقاومة الحرارة والبرودة: يحافظ التيتانيوم على خصائصه الميكانيكية في درجات الحرارة القصوى ، من الظروف التبريدية إلى درجات الحرارة المرتفعة تصل إلى حوالي 600 درجة مئوية (اعتمادًا على الصف).
قابلية التشكيل واللحام: اعتماداً على الصف ، يمكن بسهولة تشكيل التيتانيوم واللحام والصناعة ، مما يسهل التصميمات والجمعات المعقدة.
| المعيار | ASTM، AISI، GB، JIS، طلبات العملاء المتاحة |
| الحجم | الأنابيب المستديرة: OD: 16-119mm أو مخصصة |
| سمك | 0.25 ملم - 3.0 ملم |
| الطول | 6 أمتار أو حسب طلب العملاء |
| العينة | العينة المجانية متوفرة، ولكن يجب أن تدفع الشحن من قبل |
|
التسامح
|
القطر الخارجي: ±0.2mm سمك: ± 0.05mm الطول: ± 0.5 ملم |
| النهايات | في النهاية العادية أو النهايات المزدوجة أو حسب متطلباتك |
| العلامة | يتم وضع علامة على الأنابيب على النحو التالي: القياسية، الدرجة، OD، السماكة، الطول، الحرارة رقم. (أو وفقا لطلب العميل). |
|---|---|
| نوع خط اللحام | ERW (إلحام المقاومة الكهربائية) |
| الانتهاء |
أ. مطهر ب. البراقة #400، المرآة #600 - #1000 D. حبوب الخشب ج. مطبوخة E. المنهج، الخيوط |
| النموذج | منحني، مجوف، هيدروليكي، LSAW، الغلاية، الأنابيب المستقيمة، الملفوفة الأنابيب، مستديرة، مستطيلة، مربعة الخ |
| النهاية | النهاية العادمة، النهاية المزدوجة، الأنبوب المزدوج |
| التطبيق | الديكورات، البناء، صناعة الأغذية، الخ |
| الشهادة | ISO، SGS |
| حجم الأنابيب المستطيلة | 10*30, 10*40, 10*50, 20*10, 23*11, 24*12, 25*13, 28*25, 28*13, 29*14, 30*15, 30*20, 30*22, 34*22, 36*23, 50*25, 60*30, 75*45, 95*45 ملم |
| سمك | 0 بالضبط25028032037041051061071091، 1.11، 1.15, 1.41 ملم |
| خدمة القيمة المضافة | رسم وتوسيع حسب الحاجة الحجم والطول ، البولندية (الكهربائية والتجارية) المطحنة والمخلل الانحناء ، الماكينات وغيرها. |
| حجم الأنابيب المستديرة | 16، 17، 18، 19، 20، 21، 22، 23، 25، 28، 31.8، 35 ، 36 ، 381، 48، 50.8، 60 ، 635، 76.2، 89, 101, 114 مم |
| حجم الأنابيب المربعة | 17، 18، 19، 20، 21، 22، 23، 24، 25، 28، 30، 36، 38، 50 مم |
| الطول | 6 أمتار أو حسب طلب العميل |
| الاختبار | طيفي القراءة المباشرة، آلة الاختبار الهيدروستاتيكي، كاشف الأشعة السينية، كاشف عيوب التراسونيك UI، كاشف جسيمات مغناطيسية |
| المعدات | آلة الضغط، آلة الانحناء، آلة الدفع، آلة الطحن الكهربائية آلة رمل الرمال، الخ |
| القطر الخارجي | 6.35-219ملم |
| طريقة العملية | الرمز المرسوم، المهروس بحماية النيتروجين، الموجات فوق الصوتية، الشكل التلقائي، الملمع |
| الأصل | أوروبا الغربية / اليابانية / الهندية / الولايات المتحدة الأمريكية / الكورية / الأمريكية / الأوروبية |
| شهادات الاختبار | شهادة اختبار الشركة المصنعة وفقًا لمعيار EN 10204 / 3.1B ، شهادة المواد الخام ، تقرير اختبار الأشعة 100٪ ، تقرير فحص الطرف الثالث |
درجة CP 1 (UNS R50250):
درجة CP 2 (UNS R50400):
الدرجة الثالثة من الدرجة الثالثة من الدرجة الثالثة
الصف 5 من السبائك (Ti-6Al-4V، UNS R56400):
السبائك الدرجة 23 (Ti-6Al-4V ELI ، UNS R56401):
التيتانيوم 8Al-1Mo-1V:
يتم اختيار كل درجة من أنابيب التيتانيوم بناء على متطلبات محددة مثل القوة ومقاومة التآكل والقدرة على التشكيل وتسامح درجة الحرارة،ضمان الأداء الأمثل في مجموعة واسعة من التطبيقات الصناعية والطبية.
| الحائط | الأحجام (مبالغ في الوزن) |
|---|---|
| .010 | 1/16 "، 1/8 "، 3/16 " |
| .020 | 1/16 "، 1/8 "، 3/16 "، 1/4 "، 5/16 "، 3/8 " |
| .012 | 1/8 " |
| .016 | 1/8 "، 3/16 " |
| .028 | 1/8 " ، 3/16 " ، 1/4 " ، 5/16 " ، 3/8 " ، 1/2 " ، 3/4 " ، 1" ، 1 1/2 " ، 2" |
| .035 | 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 ", 7/16 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 " |
| .049 | 3/16 ", 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1 1/8 ", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 " |
| .065 | 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 3/4 ", 2 ", 2 1/2 ", 3 " |
| .083 | 1/4 ", 3/8 ", 1/2 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 7/8 ", 2", 2 1/2 ", 3" |
| .095 | 1/2 "، 5/8 "، 1 "، 1 1/4 "، 1 1/2 "، 2 |
| .109 | نصف بوصة ، ثلاثة أرباع بوصة ، واحد ، واحد ، أربعة ، واحد ، نصف ، اثنان |
| .120 | 1/2 "، 5/8 "، 3/4 "، 7/8 "، 1" ، 1 1/4 "، 1 1/2 "، 2" ، 2 1/4 "، 2 1/2 "، 3" |
| .125 | 3/4 " ، 1" ، 1 1/4 " ، 1 1/2 " ، 2" ، 3" ، 3 1/4 " |
| .134 | 1" |
| .250 | 3" |
| .375 | 3 1/2 " |
اختبار جودة أنبوب التيتانيوم:
فالتفتيش والاختبار من أنابيب التيتانيوم أمر بالغ الأهمية لضمان استيفائها لمعايير الجودة والمواصفات الصارمة. وهنا نظرة عامة على الطرق المختلفة المستخدمة عادة:
- نعماختبار بالموجات فوق الصوتية (UT):
اختبار التيار الدوامي (ET):
اختبار الإشعال:
الاختبار الهيدروستاتيكي:
- نعماختبار التسطيح:
التفتيش البصري للسطح
فحص الأبعاد:
فحص خصائص السحب:
تحليل العناصر الكيميائية:
ضمان الجودة والامتثال:
| الدرجة | ج | ن | أوه | هـ | (تاي) | في |
| التيتانيوم من الدرجة 1 | .08 ماكس | .03 ماكس | .18 ماكس | .015 ماكس | كرة | .20 ماكس |
| الدرجة 4 من التيتانيوم | .08 ماكس | .05 ماكس | .40 ماكس | .015 ماكس | كرة | .50 ماكس |
| الدرجة 7 من التيتانيوم | .08 ماكس | .03 ماكس | .25 ماكس | .015 ماكس | كرة | .30 ماكس |
| الصف التيتانيوم 9 | .08 ماكس | .03 ماكس | .15 ماكس | .015 ماكس | - | .25 ماكس |
| الدرجة 12 من التيتانيوم | .08 ماكس | .03 ماكس | .25 ماكس | 0.15 ماكس | - | .30 ماكس |
تطبيقات أنابيب التيتانيوم:
توجد أنابيب التيتانيوم تطبيقات متنوعة في العديد من الصناعات بسبب خصائصها الاستثنائية ، بما في ذلك نسبة القوة إلى الوزن العالية ومقاومة التآكل والتوافق البيولوجي.هنا بعض التطبيقات الرئيسية:
الفضاء الجوي: تستخدم أنابيب التيتانيوم على نطاق واسع في صناعة الفضاء الجوي لتطبيقات مثل أنظمة هيدروليكية الطائرات ، وأغراض الطائرات ، ومكونات عربات الهبوط ، وقنوات العادم.طبيعة الوزن الخفيف تساعد على تقليل الوزن الكلي للطائرة، تحسين كفاءة الوقود والأداء.
الصناعية: في البيئات الصناعية، يتم استخدام أنابيب التيتانيوم في مبادلات الحرارة، المكثفات،وأوعية المفاعل حيث مقاومة للتآكل من المواد الكيميائية العدوانية ودرجات الحرارة العالية أمر حاسمكما يتم استخدامها في محطات تحلية المياه لمقاومتها لتآكل مياه البحر.
الطبية: أنابيب التيتانيوم ضرورية في التطبيقات الطبية ، وخاصة لتصنيع الزرع والأدوات الجراحية.التوافق البيولوجي للتيتانيوم ومقاومته لسوائل الجسم تجعله مثاليًا لزرع مثل جذوع الورك، لوحات العظام، وزرع الأسنان.
البحرية: تُستخدم أنابيب التيتانيوم في البيئات البحرية في المكثفات المبردة بمياه البحر ومبادلات الحرارة وأنظمة الأنابيب.مقاومة التآكل تضمن طول العمر والموثوقية في بيئات المياه المالحة.
السيارات: تستخدم أنابيب التيتانيوم في تطبيقات السيارات ، وخاصة في المركبات عالية الأداء ، للمكونات مثل أنظمة العادم وأنابيب الإدخال.تساهم قوتهم العالية ومقاومتهم للحرارة في تحسين أداء المحرك.
