| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | أنبوب التيتانيوم |
| الـ MOQ: | 100 قطعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| قدرة الإمداد: | 200-300 طن / طن شهريا |

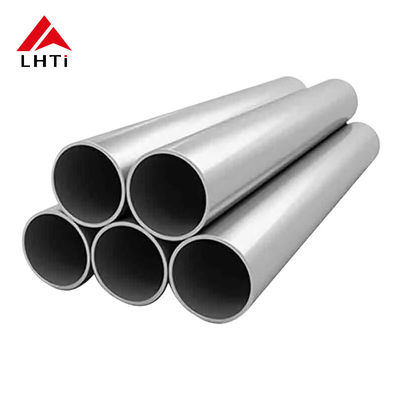

أنابيب التيتانيوم أنابيب التيتانيوم المطاطية ASTM B338 Gr2 Gr5 Gr7 للاستخدامات الطبية والصناعية
- نعميحدد ASTM B338 المتطلبات لأنابيب التيتانيوم في مختلف الصفوف ، بما في ذلك التيتانيوم النقي في التجارة وألياق التيتانيوم. يمكن أن تكون الأنابيب إما بلا خيوط أو مصفحة ،وهي مصممة للاستخدام في بيئات عالية الأداء.
تصنيفات المواد: تشمل الصناعات الشائعة الصناعات التجارية النقية (الصف 1 إلى الصف 4) والصناعات السليمة (على سبيل المثال الصف 5 ، Ti-6Al-4V). تقدم كل تصنيف خصائص مختلفة ،مثل القوة، التلاصق، ومقاومة التآكل.
التطبيقات:
عمليات التصنيع:
المعايير والاختبارات:
المواصفات:
الدرجة 5 هي سبيكة من التيتانيوم مع الألومنيوم والفاناديوم. هذه واحدة من أكثر الدرجات شعبية لتطبيقات القوة العالية بسبب قوة السحب المرتفعة مقارنة بالدرجة 2.
مقاومة التآكل: في حين لا يزال مقاومًا للغاية للتآكل ، فإن التيتانيوم Gr5 له قوة متفوقة واستقرار حراري ،مما يجعلها مناسبة للتطبيقات المطالبة مثل الطيران والفضاء وبيئات درجات الحرارة العالية.
التطبيقات: تستخدم على نطاق واسع في مجال الطيران والفضاء والهندسة البحرية وتوليد الطاقة والصناعات الكيميائية التي تتطلب قوة ومقاومة للتآكل.
المزايا: خيار ممتاز للتطبيقات التي تحتاج إلى قوة عالية ومقاومة للتعب والزحف في درجات حرارة مرتفعة.
الدرجة السابعة هي سبيكة التيتانيوم من الدرجة الثانية مع إضافة البالاديوم، مما يحسن مقاومة التآكل خاصة في البيئات العدوانية مثل حمض الهيدروكلوريك، حمض الكبريتيك،والبيئات الكيميائية القاسية الأخرى.
مقاومة التآكل: مقاومة متميزة للتآكل ، وخاصة في البيئات التي قد تتعرض فيها صنفات التيتانيوم الأخرى للخطر ، مما يجعلها مثالية للمصانع الكيميائية والمصافي.
التطبيقات: الأفضل لمعالجة المواد الكيميائية ، وصناعات الأدوية ، والصناعات التي تتعامل مع المواد الكيميائية القاسية التآكل أو المعالجة عالية درجة الحرارة.
المزايا: يقدم مقاومة تآكل متفوقة مقارنة بالدرجة 2 ، خاصة في البيئات الكيميائية والحمضية.
| البند | المعيار | المواد | الحجم ((ملم) |
|
مبادلة الحرارة و أنبوب المكثف |
ASTMB338,ASTMB337, ASTMB861 |
الدرجة 12,3 | OD ((5-114) X ((0.3?? 10) XL1200mmMax |
| أنابيب مقاومة للتآكل | ASTMB338 | الدرجة 7، الدرجة 12 | OD ((5-114) X ((0.5 ️4.5) Xالطول 12000mmmax |
| إطار الدراجة/كرسي متحرك/أنابيب العادم/ الأنابيب |
ASTMB338 |
Gr9/Ti3Al2v5 | OD ((38.1 44.5) X ((0.9 -3.15) X ((L1000 2000MM) |
| أنابيب العادم للسيارات و الدراجات النارية | ASTMB337/338 | الدرجة 1، الدرجة 2، الدرجة 9 | OD ((38.1?? 88.9) X1.2X ((L1000?? 2000mm) |
| الصناعة البحرية | ASTM/AMS | الدرجة 2، الدرجة 5، الدرجة 7، الدرجة 12 |
OD ((23.1-210) X ((W0.5-6.0) X ((L1000-6000mm)
|
| الدرجة | ج | ن | أوه | هـ | (تاي) | V | ال | في |
|---|---|---|---|---|---|---|---|---|
| التيتانيوم من الدرجة 1 | .08 ماكس | .03 ماكس | .18 ماكس | .015 ماكس | كرة | .20 ماكس | ||
| الصف الثاني من التيتانيوم | 0.1 على الأكثر | 0.03 على الأكثر | 0.25 على الأكثر | 0.015 على الأكثر | 99.2 دقيقة | 0.3 على الأكثر | ||
| الدرجة 4 من التيتانيوم | .08 ماكس | .05 ماكس | .40 ماكس | .015 ماكس | كرة | .50 ماكس | ||
| الدرجة 5 من التيتانيوم | 0.10 على الأكثر | 0.05 على الأكثر | 0.20 على الأكثر | 0.015 على الأكثر | 90 دقيقة | 3.5-45 | 5.5-6.75 كحد أقصى | 0.40 على الأكثر |
| الدرجة 7 من التيتانيوم | .08 ماكس | .03 ماكس | .25 ماكس | .015 ماكس | كرة | .30 ماكس | ||
| الصف التيتانيوم 9 | .08 ماكس | .03 ماكس | .15 ماكس | .015 ماكس | - | .25 ماكس | ||
| الدرجة 12 من التيتانيوم | .08 ماكس | .03 ماكس | .25 ماكس | 0.15 ماكس | - | .30 ماكس |
إنتاج أنابيب التيتانيوم السامة ينطوي على تقنيات تصنيع متقدمة تضمن جودة عالية ودقة. عادة ما تبدأ العملية باختيار أجزاء من التيتانيوم ،والتي يتم تسخينها ثم ثقبها لتشكيل أنبوب مجوفتتضمن الخطوة التالية إطالة الأنبوب من خلال اختراق الدوار أو أساليب الطحن ، مما يؤدي إلى أنبوب سلس مع سمك جدار ثابت.هذه العملية التصنيعية لا تحسن فقط من الخصائص الميكانيكية للمادة ولكن أيضا يزيل نقاط الضعف المرتبطة المفاصل المطاوعة، مما يؤدي إلى منتج موثوق ودائم.
تقنيات العمل الحار تستخدم عادة خلال عملية التصنيع لتعزيز الخصائص الميكانيكية للتيتانيوم.يمكن للمصنعين تحسين بنية التيتانيوم الصغيرةبعد تشكيل الأنابيب ، تخضع لسلسلة من المعالجات الحرارية لتحسين خصائصها بشكل أكبر.هذه العمليات حاسمة لضمان أن المنتج النهائي يلبي معايير وصفات صناعية صارمة.
التحكم في الجودة أمر بالغ الأهمية في تصنيع أنابيب التيتانيوم الخالية من الخياطة ، حيث أن سلامة المنتج النهائي أمر ضروري للعمل الآمن في مبادلات الحرارة.المصنعون يقومون باختبارات صارمة، بما في ذلك أساليب الاختبار غير التدميري مثل الفحص بالموجات فوق الصوتية والإدارية ، لاكتشاف أي عيوب محتملة.هذا الالتزام بالجودة يضمن أن أنابيب التيتانيوم السامة يمكن أن تتحمل صعوبات التطبيقات الصناعية وتقدم أداءً مثاليًا.
مع استمرار تطور الصناعات ، من المتوقع أن ينمو الطلب على أنابيب التيتانيوم غير المسامة في مبادلات الحرارة.تركز جهود البحث والتطوير الجارية على تحسين خصائص سبائك التيتانيوم، مما يسمح لهم بالعمل بشكل أفضل في ظل ظروف شديدة.كما أنها تفتح طرقًا جديدة لإنتاج الهندسة المعقدة والتصاميم المخصصة التي تلبي متطلبات التطبيق المحددةمن المرجح أن تؤدي هذه التطورات إلى زيادة اعتماد أنابيب التيتانيوم غير المسامة في مختلف الصناعات.
الاستدامة أصبحت محركًا مهمًا في اختيار المواد ، ويمكن إعادة تدوير التيتانيوم يساهم في جاذبيته في التطبيقات الحديثة.بينما تسعى الصناعات للحد من بصمتها البيئية، سوف يصبح استخدام المواد القابلة لإعادة التدوير ودائمة مثل التيتانيوم مهمة بشكل متزايد.ضمان أن يظل خيارًا مستدامًا لمبادلات الحرارة والتطبيقات الحرجة الأخرى.
الرقمنة والتكنولوجيات الذكية من المقرر أن تُحدث ثورة في طريقة تصميم ومراقبة المبادلات الحرارية.يمكن أن يوفر دمج أجهزة الاستشعار وأنظمة المراقبة في الوقت الحقيقي في تصاميم أنابيب التيتانيوم السلس رؤى قيمة في الأداء والحالة بمرور الوقتهذه التطورات لن تعزز كفاءة التشغيل فحسب ، بل ستسمح أيضًا باستراتيجيات الصيانة التنبؤية ، مما يؤدي في النهاية إلى خفض تكاليف التشغيل وتحسين الموثوقية.
| سمك الجدار | أحجام أنابيب التيتانيوم (O.D.) |
|---|---|
| .010 | 1/16، 1/8، 3/16 |
| .020 | 1/16 "، 1/8 "، 3/16 "، 1/4 "، 5/16 "، 3/8 " |
| .012 | 1/8 " |
| .016 | 1/8 "، 3/16 " |
| .028 | 1/8 " ، 3/16 " ، 1/4 " ، 5/16 " ، 3/8 " ، 1/2 " ، 3/4 " ، 1" ، 1 1/2 " ، 2" |
| .035 | 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 ", 7/16 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 " |
| .049 | 3/16 ", 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1 1/8 ", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 " |
| .065 | 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 3/4 ", 2", 2 1/2 ", 3" |
| .083 | 1/4 ", 3/8 ", 1/2 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 7/8 ", 2", 2 1/2 ", 3" |
| .095 | 1/2 "، 5/8 "، 1 "، 1 1/4 "، 1 1/2 "، 2 |
| .109 | نصف بوصة ، ثلاثة أرباع بوصة ، واحد ، واحد ، أربعة ، واحد ، نصف ، اثنان |
| .120 | 1/2 " ، 5/8 " ، 3/4 " ، 7/8 " ، 1" ، 1 1/4 " ، 1 1/2 " ، 2" ، 2 1/4 " ، 2 1/2 " ، 3 " |
| .125 | 3/4 " ، 1" ، 1 1/4 " ، 1 1/2 " ، 2" ، 3" ، 3 1/4 " |
| .134 | 1" |
| .250 | 3" |
| .375 | 3 1/2 " |
باختصار ، توفر أنابيب التيتانيوم غير الملحومة ASTM B338 Gr2 ، Gr5 ، Gr7 ، و Gr20 متانة وقوة ومقاومة للتآكل لا مثيل لها في مجموعة متنوعة من القطاعات الصناعية الحرجة والمتطلبة.قدرتهم على العمل في ظل ظروف شديدة تجعلهم الاختيار النهائي للصناعات مثل الكيميائية، الطيران والفضاء، البحرية، وتوليد الطاقة.
