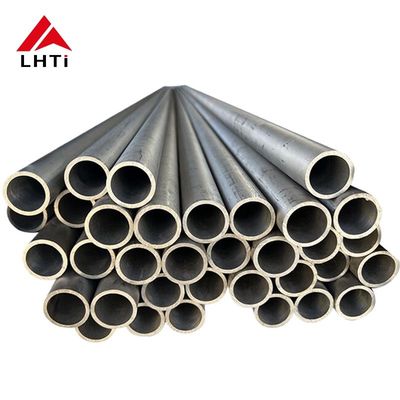

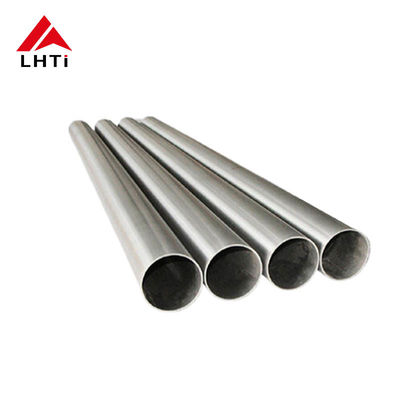

قوة محددة عالية ، مقاومة تآكل ممتازة أنبوب التيتانيوم Gr1 Gr2 Gr5 أنبوب سبيكة التيتانيوم

قوة محددة عالية ، مقاومة تآكل ممتازة أنبوب التيتانيوم Gr1 Gr2 Gr5 أنبوب سبيكة التيتانيوم

إدخال أنبوب التيتانيوم:

أنابيب التيتانيوم هي مكونات لا تتجزأ في مختلف الصناعات بسبب خصائص التيتانيوم الاستثنائيةأنابيب التيتانيوم مهمة في مجال الطيرانالتطبيقات الطبية والبحرية والمعالجة الكيميائية

الخصائص الرئيسية لأنبوبات التيتانيوم:

1. القوة العالية والكثافة المنخفضة: تقارن قوة التيتانيوم بالصلب ولكن بنحو نصف الوزن ، مما يجعل أنابيب التيتانيوم مثالية للمباني خفيفة الوزن دون المساس بالقوة.

2. مقاومة التآكل: يظهر التيتانيوم مقاومة ممتازة للتآكل، بما في ذلك مقاومة مياه البحر والأحماض والحلول الكلورية.هذه الصفة تضمن طول العمر والموثوقية في البيئات القاسية.

3. التوافق الحيوي: التيتانيوم متوافق حيويًا وغير سام، مما يجعله مناسبًا للزرع الطبي مثل استبدال المفاصل والأدوات الجراحية.الصف 23 (Ti-6Al-4V ELI) مفضل بشكل خاص في التطبيقات الطبية بسبب تعزيز التوافق البيولوجي.

4. مقاومة الحرارة والبرد: يحافظ التيتانيوم على خصائصه الميكانيكية في درجات الحرارة القصوى ، من الظروف التبريدية إلى درجات الحرارة المرتفعة تصل إلى حوالي 600 درجة مئوية (اعتمادًا على الصف).

5. قابلية التشكيل واللحام: اعتماداً على الصف ، يمكن بسهولة تشكيل التيتانيوم واللحام والصناعة ، مما يسهل التصميمات والجمعات المعقدة.

دليل تصنيفات أنابيب التيتانيوم:

تتوفر أنابيب التيتانيوم في عدة درجات ، كل منها تقدم خصائص متميزة مصممة لتطبيقات محددة:

درجة CP 1 (UNS R50250):

• الخصائص: أكثر الجودة ناعمة وأكثرها مرونة
• الخصائص: قابلية تشكيل باردة ممتازة ، صلابة عالية للصدمة ، خصائص لحام جيدة.
• التطبيقات: مثالية للتطبيقات التي تتطلب قابلية تشكيل عالية ومقاومة الأكسدة الخفيفة إلى العالية.

درجة CP 2 (UNS R50400):

• خصائص: التيتانيوم النقي المستخدم على نطاق واسع تجارياً.
• الخصائص: قوة معتدلة، خصائص ممتازة للتشكيل البارد.
• التطبيقات: المعروف باسم "حصان العمل" من التيتانيوم النقي تجاريا بسبب قوته المتوازنة ومرونته. يستخدم على نطاق واسع في مختلف الصناعات.

الدرجة الثالثة من الدرجة الثالثة من الدرجة الثالثة

• الخصائص: تستخدم بشكل رئيسي في الأوعية الضغطية.
• الخصائص: مقاومة ممتازة للتآكل.
• التطبيقات: مناسبة للتطبيقات التي تكون فيها مقاومة التآكل حاسمة، مثل المعالجة الكيميائية.

الصف 5 من السبائك (Ti-6Al-4V، UNS R56400):

• الخصائص: سبيكة التيتانيوم الأكثر استخداماً.
• الخصائص: سبيكة التيتانيوم α+β ثنائية المراحل مع الألومنيوم كمثبت ألفا والفاناديوم كمثبت بيتا.
• التطبيقات: تقدم خصائص ميكانيكية وفيزيائية وكيميائية شاملة. تستخدم عادة في الطيران والفضاء والبحرية والتطبيقات الطبية.

السبائك الدرجة 23 (Ti-6Al-4V ELI ، UNS R56401):

• الخصائص: نسخة منخفضة جدا من Ti-6Al-4V.
• خصائص: مقاومة عالية للأضرار، مما يجعلها مثالية للتطبيقات الطبية والأسنان.
• التطبيقات: مصممة خصيصًا لتعزيز التوافق البيولوجي والقوة ، مناسبة للزرع الجراحي والأجهزة الطبية.

التيتانيوم 8Al-1Mo-1V:

• الخصائص: قريب من سبيكة ألفا.
• خصائص: مصممة للاستخدام في درجات حرارة مرتفعة (حتى 455 درجة مئوية) ، وقوة زحف جيدة.
• التطبيقات: تستخدم في الطيران والفضاء والتطبيقات الصناعية حيث ارتفاع درجة الحرارة وانخفاض الكثافة مفيدة.

يتم اختيار كل درجة من أنابيب التيتانيوم بناء على متطلبات محددة مثل القوة ومقاومة التآكل والقدرة على التشكيل وتسامح درجة الحرارة،ضمان الأداء الأمثل في مجموعة واسعة من التطبيقات الصناعية والطبية.

ورقة بيانات التكنولوجيا لأنابيب التيتانيوم:

اختبار جودة أنبوب التيتانيوم:

فالتفتيش والاختبار من أنابيب التيتانيوم أمر بالغ الأهمية لضمان استيفائها لمعايير الجودة والمواصفات الصارمة. وهنا نظرة عامة على الطرق المختلفة المستخدمة عادة:

- نعماختبار بالموجات فوق الصوتية (UT):

• الغرض: يستخدم لاكتشاف العيوب الداخلية مثل الشقوق أو الفراغات أو الإدماج.
• الطريقة: يتم نقل الموجات فوق الصوتية من خلال جدران الأنبوب؛ التباينات في انعكاسات الموجات تشير إلى العيوب.

اختبار التيار الدوامي (ET):

• الغرض: الكشف عن العيوب السطحية والقريبة من السطح والشقوق والتغيرات المادية.
• الطريقة: التيارات الكهربائية التي يتم تحفيزها في الأنابيب تتفاعل مع العيوب ، مما ينتج إشارات قابلة للقياس.

اختبار الإشعال:

• الغرض: تقييم قدرة الأنبوب على مقاومة التشوه وتقييم نوعية أطراف الأنبوب.
• الطريقة: يتم إشعال الأنابيب إلى قطر محدد؛ يتم فحص نوعية الشعلة وأي شقوق.

الاختبار الهيدروستاتيكي:

• الغرض: فحص قوة الأنبوب وسلامته تحت الضغط.
• الطريقة: يتم الضغط على الأنابيب بالماء أو سائل آخر إلى مستوى ضغط محدد ، والتحقق من التسريبات أو التشوهات الدائمة.

- نعماختبار التسطيح:

• الغرض: تقييم الدقة ومقاومة التشوه.
• الطريقة: يتم تسطيح الأنابيب حتى تلامس جدران الأنابيب ، وتقييم قدرتها على تحمل التسطيح دون فشل.

التفتيش البصري للسطح

• الغرض: الكشف عن عيوب السطح مثل الخدوش أو الحفر أو التشوهات أو التلوث.
• الطريقة: التفتيش بواسطة موظفين مدربين باستخدام وسائل المساعدة البصرية مثل تكبير أو إضاءة أو مواد اختراق الصبغة.

فحص الأبعاد:

• الغرض: يضمن أن الأنابيب تتوافق مع معايير التسامح المعينة.
• طريقة: باستخدام أدوات قياس معايرة، يتم التحقق من الأبعاد مثل القطر الخارجي، سمك الجدار، الطول، والإعدادات النهائية.

فحص خصائص السحب:

• الغرض: يحدد الخصائص الميكانيكية مثل قوة الشد، وقوة الإستعمال، والطول.
• الطريقة: يتم أخذ عينات من الأنبوب لإجراء اختبارات السحب وفقا للمعايير المعمول بها.

تحليل العناصر الكيميائية:

• الغرض: التحقق من التركيب الكيميائي لسبائك التيتانيوم.
• الطريقة: تستخدم تقنيات مثل الطيفية أو التحليل الكيميائي لقياس تركيزات العناصر مقابل المتطلبات المحددة.

ضمان الجودة والامتثال:

• يتم إجراء التفتيش والاختبار في مختلف مراحل التصنيع وبعد التصنيع لضمان الامتثال لمعايير الصناعة (مثل ASTM و ASME) ومواصفات العملاء.
• توفّر وثائق نتائج الاختبارات والشهادات ضمانًا للجودة والقابلية للتتبع في جميع أنحاء سلسلة التوريد.

تطبيقات أنابيب التيتانيوم:

توجد أنابيب التيتانيوم تطبيقات متنوعة في العديد من الصناعات بسبب خصائصها الاستثنائية ، بما في ذلك نسبة القوة إلى الوزن العالية ومقاومة التآكل والتوافق البيولوجي.هنا بعض التطبيقات الرئيسية:

الفضاء الجوي: تستخدم أنابيب التيتانيوم على نطاق واسع في صناعة الفضاء الجوي لتطبيقات مثل أنظمة هيدروليكية الطائرات ، وأغراض الطائرات ، ومكونات عربات الهبوط ، وقنوات العادم.طبيعة الوزن الخفيف تساعد على تقليل الوزن الكلي للطائرة، تحسين كفاءة الوقود والأداء.

الصناعية: في البيئات الصناعية، يتم استخدام أنابيب التيتانيوم في مبادلات الحرارة، المكثفات،وأوعية المفاعل حيث مقاومة للتآكل من المواد الكيميائية العدوانية ودرجات الحرارة العالية أمر حاسمكما يتم استخدامها في محطات تحلية المياه لمقاومتها لتآكل مياه البحر.

الطبية: أنابيب التيتانيوم ضرورية في التطبيقات الطبية ، وخاصة لتصنيع الزرع والأدوات الجراحية.التوافق البيولوجي للتيتانيوم ومقاومته لسوائل الجسم تجعله مثاليًا لزرع مثل جذوع الورك، لوحات العظام، وزرع الأسنان.

البحرية: تُستخدم أنابيب التيتانيوم في البيئات البحرية في المكثفات المبردة بمياه البحر ومبادلات الحرارة وأنظمة الأنابيب.مقاومة التآكل تضمن طول العمر والموثوقية في بيئات المياه المالحة.

السيارات: تستخدم أنابيب التيتانيوم في تطبيقات السيارات ، وخاصة في المركبات عالية الأداء ، للمكونات مثل أنظمة العادم وأنابيب الإدخال.تساهم قوتهم العالية ومقاومتهم للحرارة في تحسين أداء المحرك.
