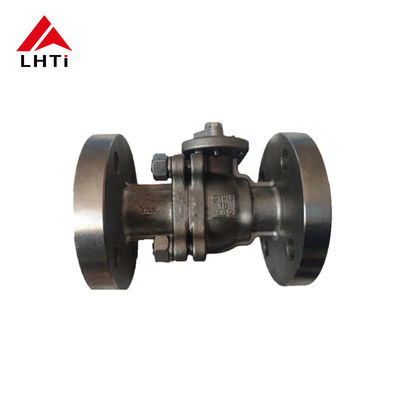

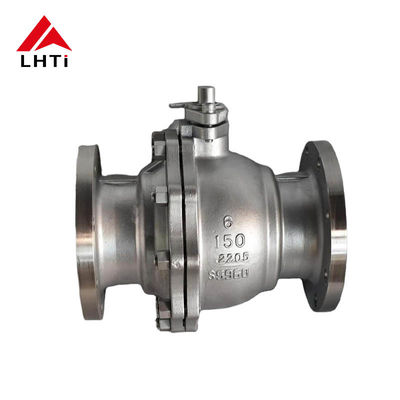

ANSI B16.34 الصمام الكروي التيتانيوم Gr2 Gr5 PN16 للصناعات الكيميائية والكهربائية DN10-DN200

ANSI B16.34 التيتانيوم TA2 PN16 صمام الكرة للشريحة للصناعات الكيميائية والكهربائية DN10-DN200

مقدمة الإنتاج:

صمامات كرات من التيتانيومهي نوع من الصمامات المستخدمة في العمليات الخاصة والظروف البيئية. بسبب مقاومة التآكل الممتازة وقوة عالية من سبائك التيتانيوم،صمامات كرة التيتانيوم تجد تطبيقات واسعة النطاق في الصناعات مثل المعالجة الكيميائية، الهندسة البحرية والفضاء. بناءً على بنيتها ووظيفتها ، يمكن تصنيف صمامات الكرات من التيتانيوم إلى أنواع مختلفة ، لكل منها مزايا وتطبيقات محددة.

بعض الصمامات الشائعة التي نقدمها:

صمام الكرة العائم:يحتوي صمام الكرة العائم على هيكل بسيط حيث يمكن للكرة أن تتحرك قليلاً تحت ضغط الوسط لتحقيق الختم.هذا النوع من صمام الكرة التيتانيوم يستخدم عادة لمراقبة السوائل العامة ومناسبة لمتوسط إلى ضغط منخفض وحالات درجة الحرارة.

صمام الكرة المثبت على الدرج:في صمام الكرة المثبت على الدرج ، يتم تثبيت الكرة داخل جسم الصمام ، ويتم التحكم في تدفقها عن طريق تدوير الجذع. هذا التصميم مناسب لظروف الضغط العالي ودرجة الحرارة العالية,توفير إغلاق أكثر موثوقية وأداء تشغيلي

صمام الكرة بـ V-Port:صمام الكرة ذو الممر V لديه تصميم على شكل V في الكرة ، مما يسمح لأداء تنظيم أفضل والتحكم الدقيق في السوائل ،مما يجعلها مناسبة للتطبيقات التي تتطلب تنظيم دقيق للجريان.

صمام الكرة متعدد الموانئ:صمامات الكرات متعددة الموانئ لديها العديد من الممرات الدخلية والخارجية ، مما يتيح وظائف توزيع السوائل والدمج المعقدة ، مناسبة لأنظمة التحكم في السوائل المعقدة.

مبدأ عمل صمام كرة من التيتانيوم:

صمام كرة التيتانيوم هو نوع من الصمامات الذي يتحكم في تدفق السائل عن طريق تدوير كرة داخل جسم الصمام. وهو يتكون من جسم الصمام والكرة والجذع ومكونات الختم.

الموقف المفتوح:عندما يكون الصمام في وضعية مفتوحة بالكامل ، يتم محاذاة الكرة داخل جسم الصمام بالتوازي مع اتجاه التدفق في خط الأنابيب ،يسمح للسائل بالمرور بحرية عبر الفضاء بين الكرة وجسم الصمام.

الموقف المغلق:في الوضع المغلق بالكامل ، يتم تدوير الكرة داخل جسم الصمام إلى وضع عمودي على خط الأنابيب ، مما يمنع مرور السائل بشكل فعال.

المناصب المتوسطة:يمكن أيضًا ضبط صمام كرة التيتانيوم إلى مواقع متوسطة. من خلال تدوير الجذع ، يمكن أن يعيق الكرة جزئيًا منطقة تدفق خط الأنابيب ، وبالتالي تنظيم تدفق السائل.

أداء الختم من صمام كرة التيتانيوم يعتمد على الختم بين الكرة ومقعد الصمام.يمنع بفعالية تسرب السائل.صمامات كرات من التيتانيوميستخدمون عادة مكونات الختم المرنة ، مثل حلقات O أو أغطية PTFE ، لضمان الختم الموثوق به.

تشغيلصمام كرة من التيتانيوميتم تحقيق ذلك عادة عن طريق تدوير الجذع ، والذي يرتبط بالكرة ، مما يتيح فتح وإغلاق وتنظيم التدفق من قبل الكرة.صمامات كرات من التيتانيوممزودة أيضاً بأجهزة تشغيل يدوية، أو أجهزة تشغيل كهربائية، أو أجهزة تشغيل هوائية لتمكين التشغيل عن بعد.

تطبيقات صمامات الكرات من التيتانيوم:

صمامات كرات من التيتانيوملديها مجموعة واسعة من التطبيقات في مختلف المجالات الصناعية، وتشمل أساسا الجوانب التالية:

الصناعة الكيميائية:بسبب مقاومة التآكل الممتازة لمواد التيتانيومصمامات كرات من التيتانيومتستخدم عادة في عمليات إنتاج الكيماويات التي تنطوي على التعامل مع الوسائط الآكلة، مثل المحلول الحمضية والقائمة على القلي، والأكسيدات.

صناعة النفط والغاز الطبيعي: صمامات الكرات من التيتانيوميلعب دوراً حاسماً في استخراج النفط والغاز الطبيعي ونقله ومعالجته. يتم استخدامها للسيطرة على تدفق الضغط والسوائل،ضمان التشغيل الآمن والمستقر للنظام.

الهندسة البحرية: صمامات كرات من التيتانيوملديها مقاومة جيدة لتآكل مياه البحر، مما يجعلها تستخدم على نطاق واسع في التطبيقات الهندسية البحرية، مثل أنظمة التحكم في السوائل في خطوط الأنابيب تحت سطح البحر والمنصات البحرية.

مجال الطيران: صمامات كرات من التيتانيومتستخدم على نطاق واسع في الأنظمة الهيدروليكية للطيران والفضاء وأنظمة الوقود ، وما إلى ذلك ، بسبب خصائصها الخفيفة والقوية التي تلبي متطلبات الطائرات.

الصناعات الغذائية والصيدلانية:بما أن مواد التيتانيوم غير سامة ولا تلوث الطعام أو الدواءصمامات كرات من التيتانيومغالبا ما تستخدم في أنظمة التحكم في السوائل في صناعات معالجة الأغذية والصيدلة.
