تفاصيل المنتج
مكان المنشأ: باوجي ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001,CE,etc
رقم الموديل: صمام الكرة العائمة من التيتانيوم
شروط الدفع والشحن
الحد الأدنى لكمية: 5 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: علبة من الخشب المقاوم للطائرات أو منصة، أو حسب متطلباتك
وقت التسليم: حوالي 7-14 يوما للتسليم
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
النوع: |
صمام كرة من قطعة 2 |
جذع مقاوم للانفجار: |
نعم.. |
معيار التصميم: |
API 6D، ASME B16.34 |
العملية: |
يدوي ، جير ، هوائي ، كهربائي |
مادة المقعد: |
PTFE، RPTFE، PEEK، المعادن |
وجها لوجه البعد: |
ASME B16.10.009 |
نوع المحرك: |
يدوي، هوائي، كهربائي |
المواد: |
التيتانيوم |
اتصالات النهاية: |
ذو حواف، ملولب، لحام مقبس، لحام طرفي |
معيار الاختبار: |
API 598 ، API 6D |
النوع: |
صمام كرة من قطعة 2 |
جذع مقاوم للانفجار: |
نعم.. |
معيار التصميم: |
API 6D، ASME B16.34 |
العملية: |
يدوي ، جير ، هوائي ، كهربائي |
مادة المقعد: |
PTFE، RPTFE، PEEK، المعادن |
وجها لوجه البعد: |
ASME B16.10.009 |
نوع المحرك: |
يدوي، هوائي، كهربائي |
المواد: |
التيتانيوم |
اتصالات النهاية: |
ذو حواف، ملولب، لحام مقبس، لحام طرفي |
معيار الاختبار: |
API 598 ، API 6D |

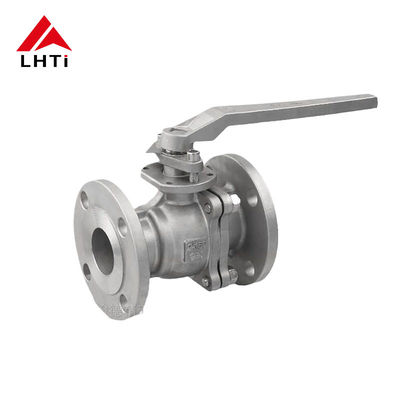

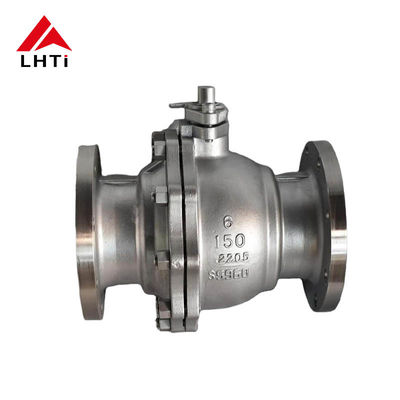

2 قطعة صمام الكرة العائم من التيتانيوم Ti TA1 TA2 ANSI Class 150 Class 300 اتصال نهاية مرفق لتدفق حمض الخازين
مقدمة المنتج
صمام كرةهو نوع من الصمامات التي تتحكم في تدفق السائل عن طريق تدوير كرة كروية مع فتحة من خلال مركزها. معروف بنيتها البسيطة، وسهولة التشغيل، وأداء الختم الممتاز،يتم استخدام صمام الكرة على نطاق واسع في أنظمة أنابيب صناعية مختلفة مثل النفط، الغاز الطبيعي، والمواد الكيميائية، وتوليد الكهرباء، ومعالجة المياه. وتشمل الميزات الرئيسية التشغيل سريع 90 درجة مفتوحة / قريبة، الختم الموثوق به حتى تحت الضغط العالي ودرجة الحرارة،المتانة بسبب اختيار مواد الكرة والختم، والحد الأدنى من مقاومة السوائل وخاصة في تصاميم الحفرة الكاملة، وخيارات اتصال متعددة مثل الاتصالات المتداخلة والمتداخلة والملحومة. يتم استخدام صمامات الكرات في جميع أنحاء الإنتاج الصناعي،المرافق المدنية مثل إمدادات المياه وأنظمة HVAC، وأنظمة التحكم الآلي عندما تكون مقترنة بمحركات كهربائية أو هوائية. يمكن تصنيفها بناءً على الهيكل (على سبيل المثال ، الصمامات العائمة ، والصمامات المثبتة على الدرج ، والصمامات الكروية المرنة) ،نوع الحفرة (حفرة كاملة وحفرة ضئيلة)المواد تختلف من الفولاذ المقاوم للصدأ والفولاذ الكربوني إلى سبائك النحاس والتيتانيوم ، يتم اختيارها وفقًا لظروف التشغيل والوسائط المحددة.,الصمامات الكروية تلعب دورا حاسما في تعزيز كفاءة النظام وضمان التشغيل الموثوق به وآمن في التطبيقات الصناعية والمدنية الحديثة.
صمام كرة من التيتانيوم العائمهو نوع من صمام الكرة حيث لا يتم تثبيت الكرة ولكن بدلا من ذلك يسمح لها بالطفو داخل جسم الصمام. هذا التصميم يسمح لكرة للتحرك قليلا تحت ضغط الوسط،الضغط على سطح الختم في نهاية المخرج لضمان الختم الضيق.
الخصائص الرئيسية لفمامات الكرات العائمة من التيتانيوم:
مقاومة تدفق منخفضة:توفر هذه الصمامات أقصى قدر من مقاومة السوائل ، مما يجعلها واحدة من أكثر أنواع الصمامات كفاءة من حيث ديناميكية التدفق. حتى الإصدارات المحدودة للثقب لديها مقاومة منخفضة للغاية.
عملية سريعة وسهلة:يمكن فتح الصمام بالكامل أو إغلاقه مع دوران بسيط بنسبة 90 درجة للمقبض أو الجهاز التشغيلي ، مما يتيح التشغيل السريع والبسيط.
أداء ختم ممتاز:يضمن مقعد الصمام ، المصنوع عادةً من مواد مرنة مثل PTFE (polytetrafluoroethylene) ، ختمًا موثوقًا به. يتحسن فعالية الختم مع زيادة الضغط المتوسط.
التشغيل الآلي والتحكم عن بعد: صمامات كرة التيتانيوم العائمةيمكن تجهيزها بأجهزة تشغيل مختلفة مثل المحركات الكهربائية أو الهوائية أو الهيدروليكية ، مما يسمح بقدرات التحكم الآلي والبعيد.
ممر سلسالممر الداخلي للصمام سلس وغير مسدود ، مما يقلل من احتمال ترسب الوسيط ويسهل عمليات التنظيف مثل الخنازير.
مواصفات المنتج:
| المواصفات التقنية للمنتج: | |
| معدل الضغط: | PN1.6-10.0Mpa الفئة 150-600Lb |
| قطر اسمي: | DN15-DN250 1/2 "-10" |
| وضع القيادة: | المقبض، آلة الدودة، الهوائية، الهيدروليكية، الكهربائية |
| الجسم، بونيت: | TA1,TA2,TA10,Gr2,Gr3 |
| الكرة: | TA1,TA2,TA10,Gr2,Gr3 |
| الجذع: | TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| حلقة الختم: | PTFE,RPTFE,PPL,PEEK |
| نموذج صمام الكرة من التيتانيوم: | Q41F- 16Ti,Q41F-25Ti,Q41F-40Ti,Q41F-64Ti,Q41F-100Ti,Q41F-150Lb ((Ti),Q41F- 300Lb ((Ti),Q41F-600Lb ((Ti),Q41F-16A,Q41F-25A,Q41F-40A,Q41F-64A,Q41F-100A,Q41F-150Lb ((A),Q41F-300Lb ((A),Q41F-600Lb ((A),Q341F-16Ti,Q341F-25Ti، Q341F- 40Ti ، Q341F-64Ti ، Q341F-100Ti ، Q341F-150Lb ((Ti) ، Q341F-300Lb ((Ti) ، Q341F-600Lb ((Ti) ، Q341F-16A ، Q341F-25A ، Q341F-40A ، Q341F-64A ، Q341F-100A ، Q341F-150Lb ((A) ، Q341F-300Lb ((A)) ، Q341F-600Lb ((A)) |
| معايير التصميم: | GB/T12237، API6D، ASME B16.34 |
| الأبعاد المباشرة: | GB/T12221، API6D، ASME B16.10 |
| اتصالات الشريط: | HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
| معايير الاختبار | JB/T9092،GB/T13927,API6D،API598 |
المواد المختلفة من صمامات الكرات:
صمامات الكرات من مواد خاصةيمكن تصنيعها باستخدام مجموعة متنوعة من المواد الخاصة لتلبية متطلبات الوسائط المختلفة وظروف التشغيل في بيئات التطبيق المختلفة.
التيتانيوممع مقاومة عالية للتآكل وخفيفة الوزن، مناسبة للهندسة البحرية والصناعة الكيميائية.
نيكلمع مقاومة جيدة للاكسدة والتآكل ، مناسبة لبيئات درجة الحرارة العالية والآكل العالي.
الزركونيوم - مقاومة ممتازة للتآكل، مناسبة لوسائط الحمضية عالية درجة الحرارة.
(هاستيلو)قوة عالية ومقاومة للتآكل، مناسبة لبيئات المعالجة الكيميائية المطالبة.
مونيلمقاومة جيدة للتآكل والخصائص الميكانيكية، مناسبة لمياه البحر والوسائط الكيميائية.
إنكونيلسبيكة عالية درجة الحرارة مع قوة عالية درجة الحرارة ممتازة ومقاومة الأكسدة.
الفولاذ المقاوم للصدأيجمع بين مزايا الفولاذ المقاوم للصدأ الأوستنيتي والفيريتي، مع قوة عالية ومقاومة للتآكل.
904L-الفولاذ المقاوم للصدأ منخفض الكربون للغاية ، مع مقاومة التآكل الممتازة ، خاصة في البيئات الحمضية القوية.
سبيكة 20-مصممة لمقاومة تآكل حمض الكبريتيك، مناسبة للصناعات الكيميائية والدوائية.
سبيكة C-4- مع مقاومة التآكل الممتازة والقوة، مناسبة للبيئات التآكلية الشديدة.
أساليب الاتصال الشائعة لصمامات الكرات من التيتانيوم:
وصلة الشريط:وصلة الفلنج هي واحدة من أكثر الطرق شيوعًا ، وهي مناسبة لأنظمة الأنابيب المتوسطة إلى عالية الضغط. إنها تربط الصمام والأنابيب باستخدام الفلنجات والمسامير ،توفير ختم جيد وموثوقية، فضلا عن التفكيك السهل والصيانة.
وصلة خيطية:الاتصال بالخيوط مناسب لنظم الأنابيب ذات القطر الصغير والضغط المنخفض. وتشمل أنواع الخيوط الشائعة الخيوط الداخلية (NPT ، BSP) والخيوط الخارجية.هذه الطريقة بسيطة وسهلة الاستخدام ولكنها ليست مناسبة للفك المتكرر.
وصلة لحامية:يمكن أن يكون الاتصال المطاوئ إما مطاوئًا أو مطاوئًا ، مناسبًا لأنظمة أنابيب الوسائط عالية درجة الحرارة والضغط العالي والمتآكلة. توفر الاتصالات المطاوئة اتصالًا دائمًا ،ضمان عدم وجود تسرب، يستخدم عادة في التطبيقات التي تتطلب سد عالية للغاية والاستقرار.
أجهزة الارتباط السريع:يسمح التوصيل السريع بالتركيب والفكيك السريع ، وهو مناسب للتطبيقات التي تتطلب تركيب وإزالة متكررة.هذه الطريقة مريحة وسريعة ولكن عادة ما تستخدم لنظم الضغط المنخفض.
وصلة المشبك:يستخدم اتصال المشبك مشابك لربط الصمام بالأنابيب ، وهو مناسب للأنظمة ذات المتطلبات الصحية العالية ، مثل الصناعات الغذائية والصيدلانية.من السهل تجميع وتفكيك اتصالات المشابك دون استخدام أدوات خاصة.
اتصال المقبس:يتضمن اتصال المقبس إدخال الأنبوب في نهاية المقبس للصمام وتثبيته عن طريق اللحام أو الالتصاق ، وهو مناسب لأنظمة الأنابيب ذات القطر الصغير.هذه الطريقة توفر إغلاق جيد وقوة ميكانيكية.
تطبيقات صمام كرة التيتانيوم:
صمامات كرات من التيتانيومتستخدم على نطاق واسع في الصناعات المختلفة بسبب مقاومة التآكل الممتازة والقوة العالية والكثافة المنخفضة:
الصناعة الكيميائية: صمامات الكرات من التيتانيومتستخدم عادةً للتعامل مع الأحماض القوية والقليات والمواد الكيميائية الأخرى القاسية للغاية ، مما يضمن التشغيل المستقر على المدى الطويل في البيئات القاسية. يتم تطبيقها في المعدات الكيميائية ، المفاعلات ،خزانات التخزين، وأنظمة الأنابيب.
صناعة النفط والغاز: صمامات كرات من التيتانيومتستخدم في منصات النفط البحرية ومعدات استخراج ومعالجة حقول النفط البرية لمقاومة التآكل من مياه البحر وغازات كبريتيد الهيدروجين. وهي مناسبة للاستخدام في خطوط الأنابيب النفطية،منشآت لتسييل الغاز الطبيعي، والمصافي.
صناعة الأدوية والمواد الغذائيةيلبي مادة التيتانيوم معايير النظافة ، ومقاومتها القوية للتآكل تمنع التفاعلات مع الأدوية أو الأغذية ، مما يجعلها تستخدم على نطاق واسع في معدات معالجة الأدوية والأغذية.وهي تستخدم عادة في أنظمة المياه المطهرة، المفاعلات، وأوعية الخلط.
الهندسة البحرية:نظراً لمقاومتها الممتازة لتآكل مياه البحر ، يتم استخدام صمامات الكرات من التيتانيوم في الهياكل البحرية ومعدات تحلية مياه البحر والأنابيب تحت البحر.
صناعة الطاقة: صمامات الكرات من التيتانيومتستخدم في محطات توليد الكهرباء للتعامل مع بخار عالية درجة الحرارة والضغط العالي ومياه التبريد السامة. يتم تطبيقها بشكل رئيسي في محطات توليد الكهرباء النووية ومحطات توليد الكهرباء الحرارية ومعدات توليد الكهرباء المشتركة.
