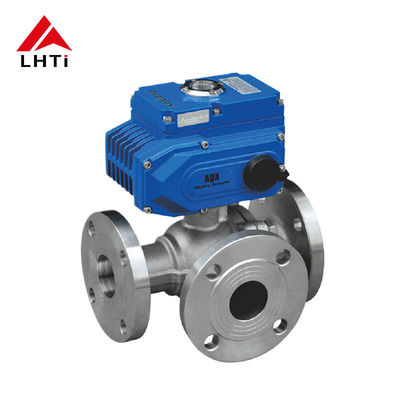

صمام الكرة الكهربائي ثلاثي الاتجاه ASME B16.34 صمام كرة 2 التيتانيوم TA1 Gr1 PN 16 الهندسة البحرية

صمام الكرة الكهربائي ثلاثي الاتجاه ASME B16.34 صمام كرة 2 التيتانيوم TA1 Gr1 PN 16 الهندسة البحرية

مقدمة المنتج

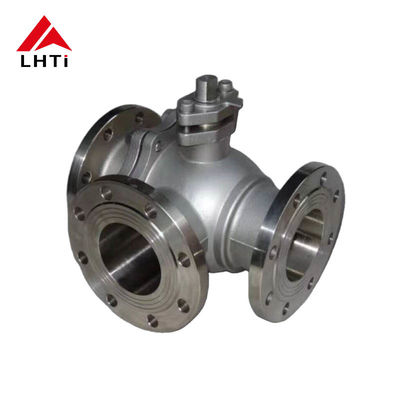

صمامات كرة التيتانيوم ثلاثية الطرق: من النوع L والنوع T

صمامات كرات من التيتانيوم ثلاثية الاتجاهيمكن تصنيفها إلى نوع L (Q44F) ونوع T (Q45F). كل نوع يؤدي وظائف مختلفة في التحكم في اتجاه تدفق الوسط.

صمام كرة ثلاثي الاتجاه من النوع L (Q44F):

صمام الكرة ثلاثي الاتجاه من نوع Lيستخدم في المقام الأول لتحويل اتجاه تدفق الوسيط. يسمح بتوصيل قناتين عموديتين ، مما يغير مسار الوسيط بفعالية من اتجاه إلى آخر.

صمام كرة ثلاثي الاتجاه من النوع T (Q45F):

صمام الكرة ثلاثي الاتجاه من طراز Tتم تصميمها لتوزيع الوسائط والتقاء وتبديل اتجاه التدفق. يمكنها ربط ثلاث قنوات ببعضها البعض ، أو بدلاً من ذلك ، يمكن أن تربط أي قناتين من القنوات الثلاث.هذه الوظائف متعددة الاستخدامات تسمح بتحكم تدفق أكثر تعقيدا داخل النظام.

تصنيفات صمام الكرة من التيتانيوم:

صمامات كرات من التيتانيوم،المعروفة بمقاومتها الممتازة للتآكل وقوتها ، تستخدم على نطاق واسع في بيئات متطلبة مختلفة ، بما في ذلك مجالات الهندسة الكيميائية والنفطية والدوائية والبحرية:

TA1 (Gr1) -التيتانيوم النقي، يقدم أفضل مرونة وصلابة، سهل التشكيل واللحام.

TA2 (Gr2) -التيتانيوم النقي، مع أداء عام جيد بما في ذلك مقاومة التآكل الجيدة والقوة المتوسطة، سهلة التشكيل واللحام.

TA9 (Gr7) -في المقام الأول التيتانيوم مع إضافة 0.12-0.25٪ من البالاديوم (Pd) ، مما يعزز بشكل كبير مقاومة التآكل ، وخاصة في البيئات المقلقة.

TA10 (Gr12)-سبيكة التيتانيوم تحتوي على كميات صغيرة من الموليبدينوم (Mo) والنيكل (Ni) ، مما يوفر قوة أفضل ومقاومة الحرارة من التيتانيوم النقي مع الحفاظ على مقاومة جيدة للتآكل.

TC4 (Gr5) -سبيكة التيتانيوم تتكون بشكل رئيسي من التيتانيوم مع إضافة 6% من الألومنيوم (Al) و 4% من الفاناديوم (V) ، وتمتلك قوة وقسوة عالية جداً ومقاومة جيدة للتآكل وكثافة منخفضة.

أساليب الاتصال الشائعة لصمامات الكرات من التيتانيوم:

وصلة الشريط:وصلة الفلنج هي واحدة من أكثر الطرق شيوعًا ، وهي مناسبة لأنظمة الأنابيب المتوسطة إلى عالية الضغط. إنها تربط الصمام والأنابيب باستخدام الفلنجات والمسامير ،توفير ختم جيد وموثوقية، فضلا عن التفكيك السهل والصيانة.

وصلة خيطية:الاتصال بالخيوط مناسب لنظم الأنابيب ذات القطر الصغير والضغط المنخفض. وتشمل أنواع الخيوط الشائعة الخيوط الداخلية (NPT ، BSP) والخيوط الخارجية.هذه الطريقة بسيطة وسهلة الاستخدام ولكنها ليست مناسبة للفك المتكرر.

وصلة لحامية:يمكن أن يكون الاتصال المطاوئ إما مطاوئًا أو مطاوئًا ، مناسبًا لأنظمة أنابيب الوسائط عالية درجة الحرارة والضغط العالي والمتآكلة. توفر الاتصالات المطاوئة اتصالًا دائمًا ،ضمان عدم وجود تسرب، يستخدم عادة في التطبيقات التي تتطلب سد عالية للغاية والاستقرار.

أجهزة الارتباط السريع:يسمح التوصيل السريع بالتركيب والفكيك السريع ، وهو مناسب للتطبيقات التي تتطلب تركيب وإزالة متكررة.هذه الطريقة مريحة وسريعة ولكن عادة ما تستخدم لنظم الضغط المنخفض.

وصلة المشبك:يستخدم اتصال المشبك مشابك لربط الصمام بالأنابيب ، وهو مناسب للأنظمة ذات المتطلبات الصحية العالية ، مثل الصناعات الغذائية والصيدلانية.من السهل تجميع وتفكيك اتصالات المشابك دون استخدام أدوات خاصة.

اتصال المقبس:يتضمن اتصال المقبس إدخال الأنبوب في نهاية المقبس للصمام وتثبيته عن طريق اللحام أو الالتصاق ، وهو مناسب لأنظمة الأنابيب ذات القطر الصغير.هذه الطريقة توفر إغلاق جيد وقوة ميكانيكية.

التطبيقات الشائعة لفولف الكرة من التيتانيوم:

صمامات كرات من التيتانيومتستخدم على نطاق واسع في الصناعات المختلفة بسبب مقاومة التآكل الممتازة والقوة العالية والكثافة المنخفضة:

الصناعة الكيميائية: صمامات الكرات من التيتانيومتستخدم عادةً للتعامل مع الأحماض القوية والقليات والمواد الكيميائية الأخرى القاسية للغاية ، مما يضمن التشغيل المستقر على المدى الطويل في البيئات القاسية. يتم تطبيقها في المعدات الكيميائية ، المفاعلات ،خزانات التخزين، وأنظمة الأنابيب.

صناعة النفط والغاز: صمامات كرات من التيتانيومتستخدم في منصات النفط البحرية ومعدات استخراج ومعالجة حقول النفط البرية لمقاومة التآكل من مياه البحر وغازات كبريتيد الهيدروجين. وهي مناسبة للاستخدام في خطوط الأنابيب النفطية،منشآت لتسييل الغاز الطبيعي، والمصافي.

صناعة الأدوية والمواد الغذائيةيلبي مادة التيتانيوم معايير النظافة ، ومقاومتها القوية للتآكل تمنع التفاعلات مع الأدوية أو الأغذية ، مما يجعلها تستخدم على نطاق واسع في معدات معالجة الأدوية والأغذية.وهي تستخدم عادة في أنظمة المياه المطهرة، المفاعلات، وأوعية الخلط.

الهندسة البحرية:نظراً لمقاومتها الممتازة لتآكل مياه البحر ، يتم استخدام صمامات الكرات من التيتانيوم في الهياكل البحرية ومعدات تحلية مياه البحر والأنابيب تحت البحر.

صناعة الطاقة:

صمامات الكرات من التيتانيومتستخدم في محطات توليد الكهرباء للتعامل مع بخار عالية درجة الحرارة والضغط العالي ومياه التبريد السامة. يتم تطبيقها بشكل رئيسي في محطات توليد الكهرباء النووية ومحطات توليد الكهرباء الحرارية ومعدات توليد الكهرباء المشتركة.
