تفاصيل المنتج
مكان المنشأ: باوجي ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001,CE,etc
رقم الموديل: صمام كرة من التيتانيوم
شروط الدفع والشحن
الحد الأدنى لكمية: قطعة واحدة
الأسعار: قابل للتفاوض
تفاصيل التغليف: علبة من الخشب المقاوم للطائرات أو منصة، أو حسب متطلباتك
وقت التسليم: حوالي 5-14 أيام للتسليم
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار التصميم: |
API 6D، ASME B16.34 |
نوع المنفذ: |
منفذ كامل، منفذ مخفض |
النموذج: |
صمام كرة من التيتانيوم |
طريقة التشغيل: |
رافعة، معدات، محرك |
نوع الجسم: |
قطعة واحدة، قطعة اثنين، قطعة ثلاثة |
نطاق الحرارة: |
-196 درجة مئوية إلى 600 درجة مئوية |
العملية: |
يدوي، تروس، كهربائي، هوائي |
تصنيف الضغط: |
الصف 150 - الصف 1500 |
الحجم: |
1/2 بوصة - 10 بوصة |
نوع المحرك: |
يدوي، هوائي، كهربائي |
معيار التصميم: |
API 6D، ASME B16.34 |
نوع المنفذ: |
منفذ كامل، منفذ مخفض |
النموذج: |
صمام كرة من التيتانيوم |
طريقة التشغيل: |
رافعة، معدات، محرك |
نوع الجسم: |
قطعة واحدة، قطعة اثنين، قطعة ثلاثة |
نطاق الحرارة: |
-196 درجة مئوية إلى 600 درجة مئوية |
العملية: |
يدوي، تروس، كهربائي، هوائي |
تصنيف الضغط: |
الصف 150 - الصف 1500 |
الحجم: |
1/2 بوصة - 10 بوصة |
نوع المحرك: |
يدوي، هوائي، كهربائي |

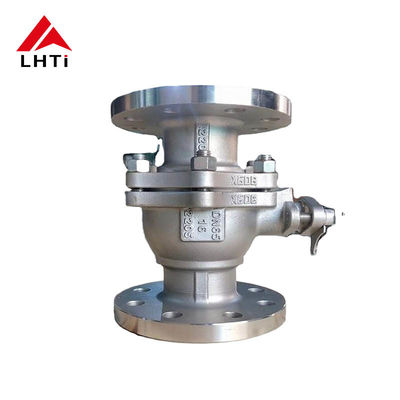

صمام كرة 6 بوصة ASME الصمامات الكرة القياسية المرفقة الصمامات الكرة التيتانيوم Ti TA2 DN 15-DN200
وصف المنتج:
صمامات الكرات من مواد خاصةتشمل أنواع مختلفة ، مثل صمامات الكرات ذات الاتجاهين والثلاثة والربعة. وهي متوفرة في كل من تكوينات الختم الناعم والصلبة وتأتي في التصاميم العائمة والتي يتم تثبيتها على القضبان.المواد المستخدمة لهذه الصمامات الكرة تم اختيارها بعناية لأدائها الاستثنائي في البيئات الصعبة وتشمل التيتانيومالنيكل، الزركونيوم، هاستيلو، مونيل، إنكونيل، الصلب المقاوم للصدأ المزدوج، 904L، سبيكة 20، الصلب C4، وغيرها.هذه المواد عالية الأداء تضمن أن الصمامات توفر مقاومة ممتازة للتآكل، المقاومة الميكانيكية، والموثوقية عبر مجموعة واسعة من التطبيقات الصناعية.
مواصفات المنتج:
| الحجم | د | (ل) | T | F | ن | م | G | ج | د | هـ | H1 | H2 | S | W | D1 | M1 | عزم الدوران | WT |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| نصف | 0.59 | 4.25 | 0.38 | 0.06 | 4 | 0.63 | 1.38 | 2.38 | 3.50 | 3.39 | 2.25 | 0.93 | 0.44 | 6.65 | 1.65 | M5 | 34 | 3.7 |
| 3/4 " | 0.79 | 4.61 | 0.38 | 0.06 | 4 | 0.63 | 1.69 | 2.76 | 3.90 | 3.50 | 2.36 | 0.93 | 0.44 | 6.65 | 1.65 | M5 | 49 | 4.6 |
| 1" | 0.98 | 5.00 | 0.38 | 0.06 | 4 | 0.63 | 2.01 | 3.11 | 4.25 | 4.06 | 2.89 | 1.14 | 0.50 | 8.09 | 1.97 | M6 | 58 | 6.4 |
| 1-1/4 " | 1.26 | 5.51 | 0.44 | 0.06 | 4 | 0.63 | 2.50 | 3.50 | 4.61 | 4.06 | 3.09 | 1.14 | 0.50 | 8.09 | 1.97 | M6 | 80 | 8.6 |
| 1-1/2 " | 1.50 | 6.50 | 0.50 | 0.06 | 4 | 0.63 | 2.88 | 3.88 | 5.00 | 5.12 | 4.05 | 1.55 | 0.75 | 10.51 | 2.76 | M8 | 222 | 12.6 |
| 2" | 1.97 | 7.01 | 0.57 | 0.06 | 4 | 0.75 | 3.62 | 4.75 | 5.98 | 5.31 | 4.35 | 1.55 | 0.75 | 10.51 | 2.76 | M8 | 337 | 18.5 |
| 2-1/2 " | 2.56 | 7.48 | 0.63 | 0.06 | 4 | 0.75 | 4.12 | 5.47 | 7.01 | 5.79 | 4.80 | 1.52 | 0.75 | 11.38 | 2.76 | M8 | 399 | 29.3 |
| 3" | 3.15 | 7.99 | 0.69 | 0.06 | 4 | 0.75 | 5.00 | 5.98 | 7.48 | 6.54 | 5.59 | 1.69 | 0.75 | 15.35 | 4.02 | M10 | 540 | 36.2 |
| 4" | 3.94 | 9.00 | 0.88 | 0.06 | 8 | 0.75 | 6.19 | 7.50 | 8.98 | 7.13 | 6.18 | 1.69 | 0.75 | 15.35 | 4.02 | M10 | 709 | 61.1 |
| 6" | 5.91 | 15.51 | 1.00 | 0.06 | 8 | 0.87 | 8.50 | 9.51 | 10.98 | 10.10 | 8.66 | 1.97 | 1.06 | 29.25 | 4.92 | M12 | 1682 | 119.0 |
| 8" | 7.87 | 17.99 | 1.13 | 0.06 | 8 | 0.89 | 10.63 | 11.75 | 13.50 | 13.15 | 11.83 | 3.37 | 1.42 | 33.07 | 5.51 | الـ M16 | 4160 | 194.0 |
| 10 " | 9.84 | 20.98 | 1.19 | 0.06 | 12 | 1.00 | 12.76 | 14.25 | 15.98 | 14.88 | 13.17 | 2.93 | 1.42 | 40.94 | 5.51 | الـ M16 | 6638 | 359.4 |
المواد المختلفة من صمامات الكرات:
صمامات الكرات من مواد خاصةيمكن تصنيعها باستخدام مجموعة متنوعة من المواد الخاصة لتلبية متطلبات الوسائط المختلفة وظروف التشغيل في بيئات التطبيق المختلفة.
التيتانيوممع مقاومة عالية للتآكل وخفيفة الوزن، مناسبة للهندسة البحرية والصناعة الكيميائية.
نيكلمع مقاومة جيدة للاكسدة والتآكل ، مناسبة لبيئات درجة الحرارة العالية والآكل العالي.
الزركونيوم - مقاومة ممتازة للتآكل، مناسبة لوسائط الحمضية عالية درجة الحرارة.
(هاستيلو)قوة عالية ومقاومة للتآكل، مناسبة لبيئات المعالجة الكيميائية المطالبة.
مونيلمقاومة جيدة للتآكل والخصائص الميكانيكية، مناسبة لمياه البحر والوسائط الكيميائية.
إنكونيلسبيكة عالية درجة الحرارة مع قوة عالية درجة الحرارة ممتازة ومقاومة الأكسدة.
الفولاذ المقاوم للصدأيجمع بين مزايا الفولاذ المقاوم للصدأ الأوستنيتي والفيريتي، مع قوة عالية ومقاومة للتآكل.
904L-الفولاذ المقاوم للصدأ منخفض الكربون للغاية ، مع مقاومة التآكل الممتازة ، خاصة في البيئات الحمضية القوية.
سبيكة 20-مصممة لمقاومة تآكل حمض الكبريتيك، مناسبة للصناعات الكيميائية والدوائية.
سبيكة C-4مع مقاومة التآكل الممتازة والقوة، مناسبة للبيئات التآكلية القاسية.
خصائص صمام كرة التيتانيوم:
كرة منصمام كرة من التيتانيومتحت تأثير الضغط المتوسط ، يمكن أن تنتج الكرة تحركًا معينًا وتضغط بقوة على سطح الختم في نهاية المخرج لضمان ختم نهاية المخرج.الميزة الرئيسية للمعيار الأمريكيصمام كرة من التيتانيومهو أنه يستفيد من الاستقرار الممتاز وقدرة التخفيف الذاتي لفيلم أكسيد التيتانيوم المكون على المعدن في بيئات تآكل قوية.مما يسمح لها بمقاومة التآكل القوي في مختلف ظروف العمل القاسية.
مقاومة تدفق منخفضة:صمامات الكرة لديها مقاومة سائل منخفضة نسبياً بين جميع أنواع الصمامات. حتى بالنسبة لصمامات الكرة ذات الحجم المنخفض ، فإن مقاومة السائل صغيرة جدًا.
أداء الختم الجيد:أداء الختم من صمامات الكرة التيتانيوم الأمريكية القياسية ممتازة. مقعد الصمام (حلقة الختم) مصنوعة عموما من مواد مرنة مثل PTFE (polytetrafluoroethylene) ،الذي يضمن الختم بسهولةوعلاوة على ذلك، فإن قوة الختم من صمام الكرة يزيد مع ضغط الوسط.
إغلاق الجذع الموثوق به:يدور جذع صمام الكرة 90 درجة فقط أثناء عمليات الافتتاح والإغلاق ، لذلك لا يتلف ختم التعبئة للجذع بسهولة.تزداد قوة الختم للختم العكسي للجذع مع الضغط على الوسط.
تطبيقات صمامات الكرات من التيتانيوم:
صمامات كرات من التيتانيوملديها مجموعة واسعة من التطبيقات في مختلف المجالات الصناعية، وتشمل أساسا الجوانب التالية:
الصناعة الكيميائية:بسبب مقاومة التآكل الممتازة لمواد التيتانيومصمامات كرات من التيتانيومتستخدم عادة في عمليات إنتاج الكيماويات التي تنطوي على التعامل مع الوسائط الآكلة، مثل المحلول الحمضية والقائمة على القلي، والأكسيدات.
صناعة النفط والغاز الطبيعي: صمامات الكرات من التيتانيوميلعب دوراً حاسماً في استخراج النفط والغاز الطبيعي ونقله ومعالجته. يتم استخدامها للسيطرة على تدفق الضغط والسوائل،ضمان التشغيل الآمن والمستقر للنظام.
الهندسة البحرية: صمامات كرات من التيتانيوملديها مقاومة جيدة لتآكل مياه البحر، مما يجعلها تستخدم على نطاق واسع في التطبيقات الهندسية البحرية، مثل أنظمة التحكم في السوائل في خطوط الأنابيب تحت سطح البحر والمنصات البحرية.
مجال الطيران: صمامات كرات من التيتانيومتستخدم على نطاق واسع في الأنظمة الهيدروليكية للطيران والفضاء وأنظمة الوقود ، وما إلى ذلك ، بسبب خصائصها الخفيفة والقوية التي تلبي متطلبات الطائرات.
الصناعات الغذائية والصيدلانية:بما أن مواد التيتانيوم غير سامة ولا تلوث الطعام أو الدواءصمامات كرات من التيتانيومغالبا ما تستخدم في أنظمة التحكم في السوائل في صناعات معالجة الأغذية والصيدلة.
