المنزل > المنتجات > صمام كرة من التيتانيوم > صمامات الكرة الكهربائية من طراز تيتانيوم Gr5 Gr7 6 بوصة صمام كرة من الفئة 150 DN 15-250

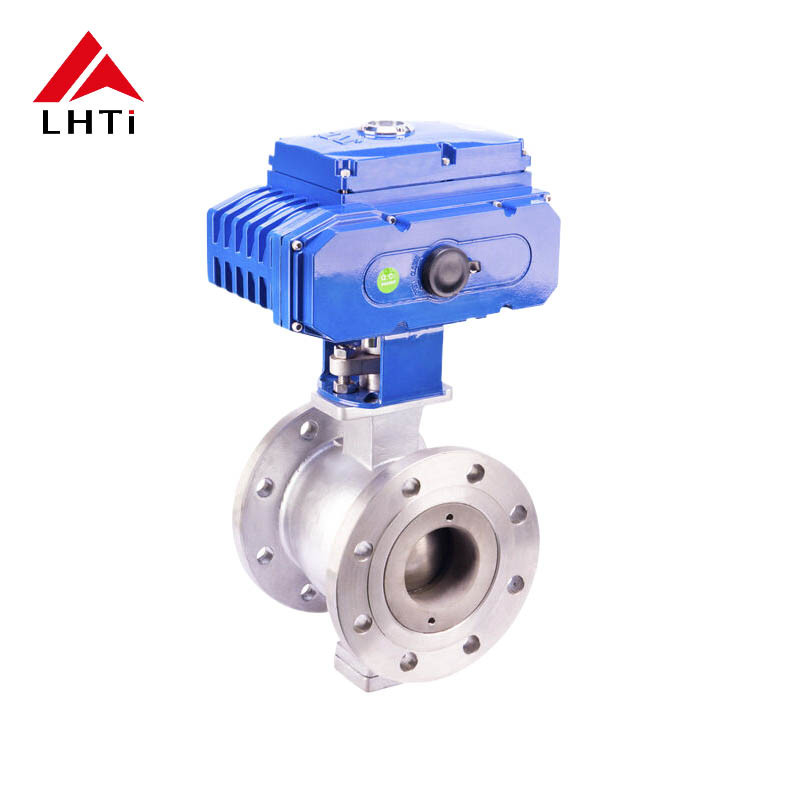

صمامات الكرة الكهربائية من طراز تيتانيوم Gr5 Gr7 6 بوصة صمام كرة من الفئة 150 DN 15-250

تفاصيل المنتج

مكان المنشأ: باوجي ، الصين

اسم العلامة التجارية: LHTi

إصدار الشهادات: ISO9001,CE,etc

رقم الموديل: صمام كرة من التيتانيوم

شروط الدفع والشحن

الحد الأدنى لكمية: 100 قطعة

الأسعار: قابل للتفاوض

تفاصيل التغليف: علبة من الخشب المقاوم للطائرات أو منصة، أو حسب متطلباتك

وقت التسليم: حوالي 15-45 يوما للتسليم

شروط الدفع: L/C، D/A، D/P، T/T، Western Union، MoneyGram

القدرة على العرض: 200 طن / طن شهريا

احصل على افضل سعر
إبراز:

صمام كرة من التيتانيوم من الفئة 150,صمام كرة التيتانيوم 6 بوصة,DN 15-250 صمام كرة التيتانيوم

,

6 Inch Titanium Ball Valve

,

DN 15-250 Titanium Ball Valve

خدمة درجات حرارة عالية:
نعم..
نهاية الاتصال:
ذات حواف، مترابطة، ملحومة
نوع المنتج:
صمام الكرة
الخصائص:
التوافق البيولوجي، غير مغناطيسي
نمط التدفق:
ثنائي الاتجاه
مادة التجميل:
التيتانيوم
خدمة درجات حرارة عالية:
نعم..
نهاية الاتصال:
ذات حواف، مترابطة، ملحومة
نوع المنتج:
صمام الكرة
الخصائص:
التوافق البيولوجي، غير مغناطيسي
نمط التدفق:
ثنائي الاتجاه
مادة التجميل:
التيتانيوم
صمامات الكرة الكهربائية من طراز تيتانيوم Gr5 Gr7 6 بوصة صمام كرة من الفئة 150 DN 15-250

صمامات الكرة الكهربائية V-Port التيتانيوم Gr7 8 بوصة صمام الكرة الفئة 150 DN 15-250

الصمامات الكهربائية لـ V-Port Ball من التيتانيوم، مثلصمام الكرة Gr7 8 بوصة، هي نوع متخصص من الصمامات المصممة للسيطرة على تدفق الماء أو السوائل الأخرى في النظام.هذه الصمامات مفيدة بشكل خاص في التطبيقات التي تتطلب تنظيم تدفق دقيق وتصنع منالتيتانيوم من الدرجة 7توفر مقاومة عالية للتآكل والمتانة. وهنا لمحة عامة وشرح للجوانب الرئيسية لهذه الصمامات:

صمامات الكرة الكهربائية من طراز تيتانيوم Gr5 Gr7 6 بوصة صمام كرة من الفئة 150 DN 15-250 0

الميزات الرئيسية ومزايا صمامات الكرة ذات الموانئ الخامسة من التيتانيوم

  1. تصميم بوابة V:

    • الـبوابة على شكل حرف Vيسمحتحكم دقيق في تدفق، مما يجعلها مثالية للتطبيقات التي تتطلبالاختناق الدقيقهذا التصميم يقدمتعديل خطي ومستقرلضمان التشغيل الموثوق والفعال.
  2. مقاومة التآكل:

    • المقاومة الاستثنائية للتيتانيومالتآكلمن مجموعة واسعة منالمواد الكيميائية، مياه البحر، والبيئات القاسية تضمن أن الصمام يحافظ على سلامته وأدائه مع مرور الوقت ، حتى في ظروف صعبة.هذا يجعلها مناسبة للغاية للصناعات التي تتعامل مع السوائل العدوانية.
  3. نسبة القوة إلى الوزن العالية:

    • التيتانيومتقدمنسبة قوة عالية إلى الوزن، جعل الصمامقوية ومخففة الوزنهذه الميزة تبسط التعامل والتركيب والصيانة بالمقارنة مع الصمامات المصنوعة من مواد أثقل.
  4. التسامح مع درجة الحرارة:

    • صمامات التيتانيوم مصممة لتحملدرجات الحرارة القصوى، وضمان موثوقية في كل مندرجة حرارة عاليةوتطبيقات درجات الحرارة المنخفضة، وهو أمر ضروري للصناعات مثلالمعالجة الكيميائية,توليد الطاقة، والنفط والغاز.
  5. الصمود:

    • الموروثةصلابة التيتانيوميضمن أن هذه الصمامات لديهاعمر خدمة طويل، مما يقلل بشكل كبير من تواتر الصيانة والحاجة إلى الاستبدال، مما يؤدي إلى انخفاض تكاليف التشغيل العامة.
  6. التوافق الحيوي:

    • التوافق البيولوجي للتيتانيوميجعل هذه الصمامات مثالية للاستخدام فيالأدويةوالتكنولوجيا الحيوية، حيث يكون الاتصال مع المواد البيولوجية شائعاً. وهذا أمر ضروري للحفاظ على سلامة العمليات الحساسة.
  7. الحفاظ المحدودة:

    • بسببمقاومة عالية للتآكلوالمتانة، هذه الصمامات تتطلبصيانة أقل تكرارًا، مما يقلل من وقت التوقف التشغيلي والتكاليف المرتبطة بصيانة النظام.
  8. عملية سليمة

    • الـالهندسة الدقيقةمن تصميم منفذ V يضمنالتشغيل السلس، تحسن بشكل عامالتحكم في العمليةوجعل الصمام حلًا موثوقًا للتطبيقات التي تتطلب تنظيمًا دقيقًا للتدفق.
  9. التنوع:

    • هذه الصماماتمتعددة الاستخدامات، مناسبة لمجموعة واسعة من الصناعات مثلالمعالجة الكيميائية,النفط والغاز,توليد الطاقة,الغذاء والمشروبات، وأكثر، بفضل مقاومة عالية للتآكل وقدرتهم على التعامل مع الظروف القاسية.
  10. تحسين السلامة:

  • الـمقاومة للتآكلوتحمل درجات الحرارة العاليةمن التيتانيوم تعزيز السلامة التشغيلية، وخاصة فيالبيئات الحرجةمثل تلك التي تنطوي على السوائل الخطرة أو أنظمة الضغط العالي.

خطوات لحساب حجم الصمام

  1. تحديد قيمة Cv:

    • الـCv (معدل التدفق)هو أمر حاسم لتحديد حجم الصمام. إنه يشير إلى سعة تدفق الصمام عند انخفاض ضغط معين.
    • يتم تحديد Cv باستخدام صيغ تستند إلى خصائص السائل (مثل معدل التدفق والضغط وخصائص السائل) وظروف التشغيل المرغوبة.
    • الصيغة العامة لـ Cv هي:

      جv=ق×SGΔ(ب)

      حيث:
      • قهو معدل التدفق (GPM)
      • SGهي الجاذبية النوعية للسائل (الماء = 1) ،
      • ΔPهو انخفاض الضغط عبر الصمام (psi).
  2. خصائص التجويف والسائل:

    • فحص التجويف:تأكد من أن الصمام يمكن التعامل مع انخفاض الضغط دون التسببالتجويفيتم تقييم ذلك عن طريق التحقق منFL (عامل استعادة ضغط السائل)، مما يساعد على تحديد ما إذا كان تصميم الصمام وظروف السائل سوف تتجنب التجويف.
    • عامل التوسع:من أجلالسوائل القابلة للضغط(غازات) ، حسابعامل نسبة انخفاض الضغطلتحليل التغيرات فيكثافة السائلبينما يمر عبر الصمام
  3. حدد حجم الصمام الاسمي:

    • بمجرد حساب قيمة Cv، استخدمها لتحديدحجم الصمام الاسمي:
      • من أجلصمامات الكرة ذات الفتحة V، واختيار صمام يوفر قيمة Cv المطلوبة لمعدلات التدفق بين20% إلى 80%من فتح الميناء.
      • من أجلصمامات كرة الميناء المستديرة، واختيار صمام يوفر Cv لمعدلات التدفق بين30% إلى 80%من فتح الميناء.
    • استشاريمخططات السيرة الذاتيةالمقدمة من قبل الشركة المصنعة لتناسب Cv المحسوبة مع حجم الصمام المناسب.
  4. نوع الصمام ومواد الصمام:

    • اخترنوع الصمام(المنحدرة، الخيوط، أو المطاوئة) على أساس نظام الأنابيب الخاصة بك ومتطلبات التثبيت.
    • منذحمض الخلالمواد المختارة مثلالتيتانيومأوالفولاذ المقاوم للصدألبناء الصمام، وضمان التوافق مع شروط السائل والبيئة.
    • من أجلصمامات الكرة ذات الفتحة V، النظرRTFE (تيفلون معزز)مقاعد الصمامات، كما أنها تقدممقاومة كيميائية ممتازةوتوفير ختم موثوق به.
  5. اختيار جهاز التشغيل:

    • اختر المناسبجهاز التشغيل(الكهربائية أو الهوائية أو الهيدروليكية) على أساس نوع الصمام ومتطلبات تشغيل النظام.
    • العوامل الرئيسية التي يجب مراعاتها:
      • متطلبات عزم الدوران أو الدفعللجهاز التشغيلي لتشغيل الصمام بشكل صحيح.
      • آلية التحكملتناسب احتياجات نظامك.
      • التوافق معأنظمة الأتمتةإذا كانت هناك حاجة للتحكم عن بعد أو المراقبة.

المواصفات التقنية للمنتج:

المواصفات التقنية للمنتج:
تصنيف الضغط: PN1.6-4.0Mpa الفئة 150-300Lb
قطر اسمي: DN25-DN350 1"-14"
وضع القيادة: أدوات الدودة ، النيوماتيكية ، الهيدروليكية ، الكهربائية
الجسم، بونيت: TA1,TA2,TA10,Gr2,Gr3
الكرة: TA1,TA2,TA10,Gr2,Gr3
الجذع: TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5
حلقة الختم: PTFE,RPTFE,PPL,PEEK
نموذج صمام الكرة من التيتانيوم: VQ647Y-16Ti,VQ647Y-25Ti,VQ647Y-40Ti,VQ647Y-150Lb ((Ti),VQ647Y-300Lb ((Ti),VQ647Y-16A,VQ647Y-25A,VQ647Y-40A,VQ647Y-150Lb ((A),VQ647Y-300Lb ((A),VQ947Y-16Ti,VQ947Y-25Ti,VQ947Y -40Ti,VQ947Y-150Lb ((Ti),VQ947Y-300Lb ((Ti)، VQ947Y-16A، VQ947Y-25A، VQ947Y-40A، VQ947Y- 150Lb ((A) ، VQ947Y-300Lb ((A))
معايير التصميم: GB/T12237، ASME B16.34
الأبعاد المباشرة: GB/T12221، API6D، ASME B16.10
اتصالات الشريط: HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS
معايير الاختبار JB/T9092،GB/T13927,API6D،API598

تطبيقات صمامات الكرات التيتانيوم الكهربائية ذات منفذ V:

  • مرافق معالجة المياه: إدارة معدلات تدفق المياه المعالجة.
  • توزيع الماء: ضمان توفير المياه بكفاءة مع الحفاظ على ضغط النظام.
  • المعالجة الكيميائية: عندما يتضمن إمدادات المياه التعامل مع المواد الكيميائية التآكلية.
  • نظم التبريد: في المصانع الصناعية الكبيرة حيث يكون التحكم في تدفق المياه أمرًا حاسمًا للحفاظ على درجات الحرارة التشغيلية.
