المنزل > المنتجات > صمام كرة من التيتانيوم > صمام الكرة ASME ذو اتجاهين DN 15 Gr2 Gr5 صمام الكرة الصناعي من التيتانيوم صمام الإفراج عن الضغط العالي

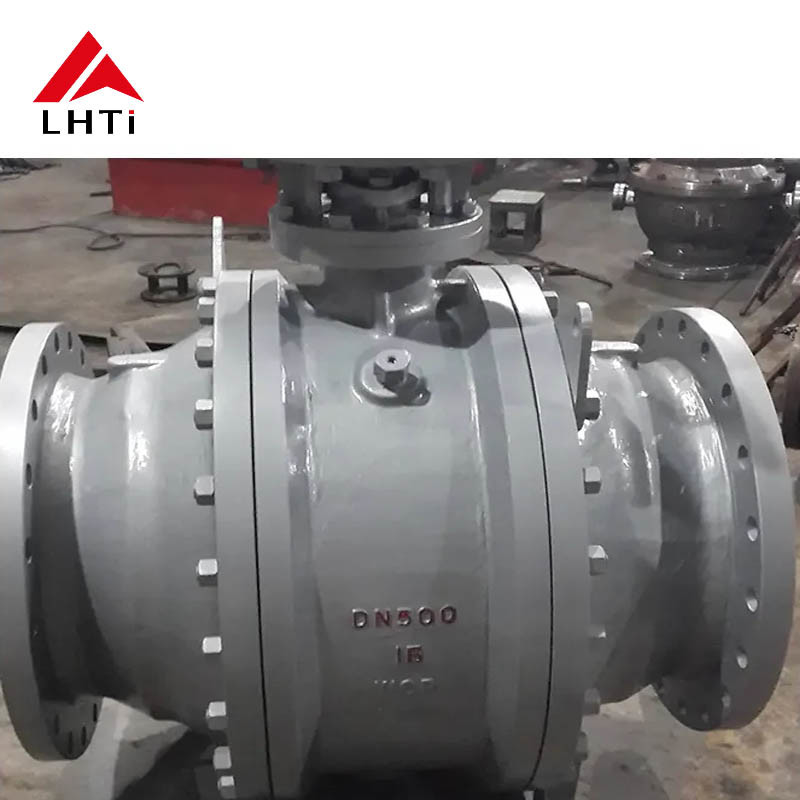

صمام الكرة ASME ذو اتجاهين DN 15 Gr2 Gr5 صمام الكرة الصناعي من التيتانيوم صمام الإفراج عن الضغط العالي

تفاصيل المنتج

مكان المنشأ: باوجي ، الصين

اسم العلامة التجارية: LHTi

إصدار الشهادات: ISO9001,CE,etc

رقم الموديل: صمام كرة من التيتانيوم

شروط الدفع والشحن

الحد الأدنى لكمية: 100 قطعة

الأسعار: قابل للتفاوض

تفاصيل التغليف: علبة من الخشب المقاوم للطائرات أو منصة، أو حسب متطلباتك

وقت التسليم: حوالي 20-45 يوما للتسليم

شروط الدفع: L/C، D/A، D/P، T/T، Western Union، MoneyGram

القدرة على العرض: 200 طن / طن شهريا

احصل على افضل سعر
إبراز:

صمام الكرة من التيتانيوم DN 15,صمام كرة التيتانيوم ذو الإفراج عن الضغط العالي,صمام الكرة ذو اتجاهين

,

High Pressure Release Titanium Ball Valve

,

ASME Two Way Ball Valve

الشهادات:
API 6D، API 607، ISO 9001
درجة الحرارة:
-196 درجة مئوية إلى 350 درجة مئوية (-320 درجة فهرنهايت إلى 662 درجة فهرنهايت)
نوع المنتج:
صمام الكرة
Operation Method:
Manual, Gear, Pneumatic, or Electric
ساق مقاومة للانفجار:
نعم..
تصميم آمن ضد الحرائق:
أبي 607، أبي 6FA
نوع التجويف:
تجويف كامل، تجويف مخفض
مادة المقعد:
PTFE، RPTFE، PEEK، PCTFE، النايلون، المعدن
مادة التجميل:
التيتانيوم
السطح:
بريق معدني
درجة الحرارة:
حتى 450 درجة فهرنهايت
الميناء:
ممتلىء
نوع الاتصال:
مترابطة
نهاية الاتصال:
مشفرة أو ملولبة أو ملحومة أو ملحومة
التطبيقات:
الماء والغاز والبخار والتطبيقات الصناعية
الشهادات:
API 6D، API 607، ISO 9001
درجة الحرارة:
-196 درجة مئوية إلى 350 درجة مئوية (-320 درجة فهرنهايت إلى 662 درجة فهرنهايت)
نوع المنتج:
صمام الكرة
Operation Method:
Manual, Gear, Pneumatic, or Electric
ساق مقاومة للانفجار:
نعم..
تصميم آمن ضد الحرائق:
أبي 607، أبي 6FA
نوع التجويف:
تجويف كامل، تجويف مخفض
مادة المقعد:
PTFE، RPTFE، PEEK، PCTFE، النايلون، المعدن
مادة التجميل:
التيتانيوم
السطح:
بريق معدني
درجة الحرارة:
حتى 450 درجة فهرنهايت
الميناء:
ممتلىء
نوع الاتصال:
مترابطة
نهاية الاتصال:
مشفرة أو ملولبة أو ملحومة أو ملحومة
التطبيقات:
الماء والغاز والبخار والتطبيقات الصناعية
صمام الكرة ASME ذو اتجاهين DN 15 Gr2 Gr5 صمام الكرة الصناعي من التيتانيوم صمام الإفراج عن الضغط العالي

صمام الكرة ASME ذو اتجاهين DN 15 Gr2 Gr5 صمام الكرة الصناعي من التيتانيوم صمام الإفراج عن الضغط العالي

مقدمة:

صمامات كرة التيتانيوم، المصنوعة من سبائك التيتانيوم، توفر مزيجا فريدا منمقاومة للتآكل,القوة الميكانيكية، والموثوقيةالتي تجعلها مثالية للتطبيقات الصناعية المطالبة.البيئات القاسيةوالمواد التآكليةموجودة، مثل فيالمعالجة الكيميائية,التطبيقات البحرية، والطيران.

صمامات الكرات التيتانيوم تأتي في تشكيلات مختلفة، بما في ذلكفي اتجاهين,ثلاثي الطريق، وأربعة طرقأنواع، ويمكن أن تتميز إماغطاء ناعمأوالصلبةتصاميم. تم تصميم هذه الصمامات لتوفير مستوى عال من الأداء، والخزين، والتحكم في التدفق في ظل الظروف القاسية.

صمام الكرة ASME ذو اتجاهين DN 15 Gr2 Gr5 صمام الكرة الصناعي من التيتانيوم صمام الإفراج عن الضغط العالي 0



خصائص مواد التيتانيوم

التيتانيوم معترف به على نطاق واسعخصائص ميكانيكية استثنائية، مما يجعلها مثالية للتطبيقات المتطلبة في مختلف الصناعات ، بما في ذلك الطيران والفضاء ، ومعالجة الكيماويات ، وبيئات درجات الحرارة العالية.بعض الخصائص الرئيسية للتيتانيوم التي تسهم في شعبيتها تشمل:

  1. نسبة القوة إلى الوزن العالية:التيتانيوم لديهنسبة القوة إلى الوزنهذه الخصائص تسمح لمكونات التيتانيوم أن تكون خفيفة الوزن وقويةمما يجعلها مفيدة بشكل خاص في التطبيقات التي تكون فيها وفورات الوزن حاسمة، مثل فيالطيرانوالسياراتالصناعات.

  2. مقاومة التآكل:واحدة من أبرز خصائص التيتانيوم هيمقاومة التآكل المتميزةيشكّل الطبيعة طبقة أكسيد واقية عند تعرضه للأكسجين، مما يمنع مزيد من الأكسدة ويحمي المعدن من التآكل. وهذا يجعل التيتانيوم مناسبًا للغاية للتطبيقات فيالبيئات البحرية,المعالجة الكيميائية، والزرع الطبي، حيث التعرض للمواد المآكلة شائع.

  3. الاستقرار الحراري:التيتانيوم يحافظ على سلامته الهيكلية عند درجات الحرارة العالية، وخاصة السبائك مثلالدرجة 5 (Ti-6Al-4V)، والتي تستخدم عادة في بيئات درجات الحرارة العالية.400 درجة مئويةهذا يجعل سبائك التيتانيوم مثاليةمكونات المحرك,التوربينات، وأنظمة العادم، حيثالإجهاد الحراري العاليهي منتشرة.

  4. التوصيل الحراري المنخفض:من التيتانيومالتوصيل الحراري المنخفضيجعله مفيدًا في التطبيقات التي تحتاج إلى تقليل نقل الحرارة إلى أدنى حد ممكن، مثل المبادلات الحرارية أو المناطق التي يكون فيها العزل الحراري ضروريًا.مع نقطة انصهار عالية من التيتانيوم، يجعلها مادة مستقرة فيدرجة حرارة عاليةالبيئات التي قد تفقد فيها المواد الأخرى قوتها أو تتدهور.


اعتبارات التصميم لصمامات الكرة عالية الحرارة

عند تصميمصمامات كرات من التيتانيوملتطبيقات درجات الحرارة العالية ، يجب مراعاة العديد من العوامل لضمان الأداء والموثوقية وطول العمر. تشمل هذه المواد المستخدمة لجسم الصمام ، الأختام ،والتصميم العام للحد من آثار الإجهاد الحراري.

  1. آلية الختم:

    • أغطية و غطاءاتيجب أن تكون قادرة على تحمل درجات الحرارة المرتفعة دون أن تفقد قدرتها على الختم.الاستقرار الحراريالمواد الشائعة للسرقات عالية درجة الحرارة تشملالفلوروبوليمرات، مثلPTFE (البولي تيتراترافلورواثيلين)أوPFA (Perfluoroalkoxy)هذه المواد معروفة بجودتهاالمقاومة الكيميائيةوالقدرة على تحمل درجات الحرارة القصوى دون تدهور.
  2. التوسع الحراري:

    • التوسع الحراريهو اعتبار رئيسي في تصميم صمامات درجات الحرارة العالية. مع زيادة درجة الحرارة ، تتوسع المواد ، والتي يمكن أن تؤدي إلى تناسبات أكثر تشدداً ومشاكل تشغيلية إذا لم يتم حسابها بشكل صحيح.التيتانيوم، على الرغم من أنه يحتوي على معامل توسع حراري منخفض نسبيًا مقارنة بالمعادن الأخرى ، إلا أنه لا يزال يعاني من بعض التوسع عند درجات الحرارة المرتفعة.
    • لتخفيف المشاكل الناجمة عن التوسع الحراريتصاميم الصماماتغالبا ما تتضمن ميزات مثلموانئ الإغاثة الحرارية، والتي تسمح بالإفراج عن الضغط المسيطر عليه الذي قد يتراكم بسبب التوسع الحراري. وهذا يضمن أن الصمام يبقى وظيفيًا ويتجنب تلف النظام.
  3. جسد الصمام وجسيمات الكرة:

    • الـهندسة الكرةومقاعد الصماماتيجب أن تكون محسّنة للحفاظ على خصائص الختم السليم وتدفق السائل حتى تحت الضغط الحراري.الإذنبين الكرة ومقعد الصمام يجب تصميمها بعناية لاستيعاب أيالنمو الحراريمن المواد، ومنع التشابك الضيق أو تعبئة مكونات الصمام.
    • التأكد من أن صمام الكرةهندسة الكرةوسطح المقاعدتم تصميمها مع الحد الأدنى من الاحتكاك وتحقيق محاذاة مثالية يقلل من الارتداء ويعزز عمر الصمام في التطبيقات عالية درجة الحرارة.
  4. التوافق بين المواد:

    • إن توافق سبيكة التيتانيوم مع المواد الأخرى المستخدمة في مجموعة الصمامات أمر ضروري للأداء طويل الأجل.التيتانيوم من الدرجة 5 (Ti-6Al-4V)تقدم ممتازةقوةومقاومة الزحففي درجات حرارة مرتفعة، يجب على المصممين أيضا ضمان أن جميع المواد المستخدمة في مكونات الصمام، مثلالجذع,الأختام، وأجهزة التشغيل، متوافقة مع البيئة الحرارية والحفاظ على سلامتها مع مرور الوقت.
  5. إدارة الضغط:

    • الظروف عالية درجة الحرارة يمكن أن تؤدي إلى زيادةضغط النظام، لذلك يجب أن يكون تصميم الصمام حسابآليات تخفيف الضغطواستقرار النظاميجب أن يتم تصميم صمام التيتانيوم ليتحمل ضغوط عالية دون المساس بتسليمه أو سلامته الهيكلية.محمل بالربيعمقاعد أوأنظمة متوازنة الضغطيمكن أن تساعد على توزيع القوى والحفاظ على أداء موثوق به تحت ظروف الضغط المتقلبة.



مواصفات صمام كرة التيتانيوم للطيران:

المواصفات تفاصيل
نوع الصمام صمام كرة التيتانيوم العائم
المواد سبائك التيتانيوم (Gr1, Gr2, Gr3)
الحجم عادة ما تكون من 1/2 بوصة إلى 3 بوصات ، مع اختلافات تبعا لاحتياجات النظام
تصنيف الضغط عادةً من الفئة 150 إلى 300 حسب النظام
نطاق الحرارة -50 درجة مئوية إلى 300 درجة مئوية (اعتمادًا على التطبيق ومستوى التيتانيوم)
إنهاء الاتصال أدوات التشغيل بالفلانجز والخيوط أو التوصيل السريع للنهايات
نوع الكرة الكرة العائمة أو الكرة المتعرجة
نوع الحفر الحفرة الكاملة أو الحفرة المنخفضة حسب متطلبات التدفق
نوع الختم PTFE أو PEEK (Polyetheretherketone) لتحسين أداء الختم
التشغيل أجهزة التشغيل اليدوية أو الهوائية أو الكهربائية

الاستنتاج:

صمامات كرات من التيتانيومهلمُغيّر اللعبةفي أنظمة إدارة السوائل في الفضاء الجوي، توفر مزيجا منخفيفة الوزن,قوة عالية,مقاومة للتآكل، والموثوقيةمعالتيتانيوم Gr1,Gr2، وGr3السبائك التي تقدم أداءً متفوقًا في بيئات الطيران الفضائية الأكثر تطلبًا ، هذه الصمامات مثالية لتحكم تدفق السوائل الحرجة مثلزيت هيدروليكي,الوقود,مواد التشحيم، والمبرداتفي نظم الطائرات

باستخدام صمامات كرة من التيتانيوميمكن لمصنعي الطائرات الفضائية ليس فقط تحسين كفاءة وأداء أنظمة الطائرات ولكن أيضا تقليل الصيانة وتحسين السلامة من خلال ضمان التشغيل الخالي من التسرب في أنظمة السوائل الحرجةخصائص التيتانيوم المتقدمة تجعلها مادة لا غنى عنها لتطبيقات الطيران، حيث الأداء وتوفير الوزن والموثوقية من أهمية قصوى.
