تفاصيل المنتج
مكان المنشأ: باوجي ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001,CE,etc
رقم الموديل: الانزلاق على شفة
شروط الدفع والشحن
الحد الأدنى لكمية: 100 قطعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: علبة من الخشب المقاوم للطائرات أو منصة، أو حسب متطلباتك
وقت التسليم: حوالي 15-35 يوما للتسليم
شروط الدفع: L/C، D/A، D/P، T/T، Western Union، MoneyGram
القدرة على العرض: 500 طن / طن شهريا
التقنية: |
مزورة وتشكيله باستخدام الحاسب الآلي |
التصميم: |
أسم B16.34 |
الحزمة: |
صندوق خشبي ، منصة نقالة ، إلخ. |
المعيار: |
ASME B16.5 ، ASME B16.47 ، MSS-SP-44 ، API ، DIN ، JIS |
سطح الختم: |
RF ، FF ، TG ، RJ إلخ. |
الاختبار: |
يوتا |
العملية: |
ملحومة |
قطرها: |
مصنوع بطريقة مخصصة |
متطلبات خاصة: |
الأحجام المخصصة ومعايير الضغط المتاحة |
سطح شفة: |
FF ، RF ، TG ، RJ إلخ |
درجة حرارة العمل: |
-60 درجة مئوية ~ 250 درجة مئوية |
الحجم: |
1/2 بوصة إلى 24 بوصة |
سلعة: |
الشفاه الرقبة الملحومة من التيتانيوم wn/lwn |
استخدام: |
الجهاز الكيميائي |
التقنية: |
مزورة وتشكيله باستخدام الحاسب الآلي |
التصميم: |
أسم B16.34 |
الحزمة: |
صندوق خشبي ، منصة نقالة ، إلخ. |
المعيار: |
ASME B16.5 ، ASME B16.47 ، MSS-SP-44 ، API ، DIN ، JIS |
سطح الختم: |
RF ، FF ، TG ، RJ إلخ. |
الاختبار: |
يوتا |
العملية: |
ملحومة |
قطرها: |
مصنوع بطريقة مخصصة |
متطلبات خاصة: |
الأحجام المخصصة ومعايير الضغط المتاحة |
سطح شفة: |
FF ، RF ، TG ، RJ إلخ |
درجة حرارة العمل: |
-60 درجة مئوية ~ 250 درجة مئوية |
الحجم: |
1/2 بوصة إلى 24 بوصة |
سلعة: |
الشفاه الرقبة الملحومة من التيتانيوم wn/lwn |
استخدام: |
الجهاز الكيميائي |

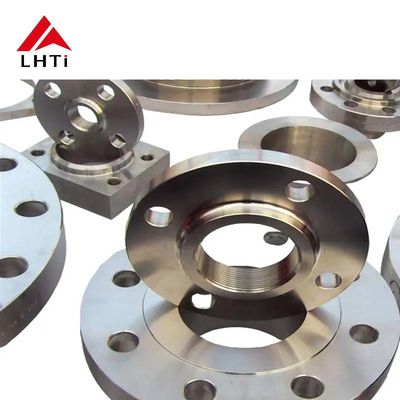

ASME B16.5 الفئة 150 Ti Gr1 Gr2 طرفات التيتانيوم: الزحف على الوجه المرفوع للطرف للأنابيب الصناعية
صفحة ASME B16.5 Slip-On Flange (SO Flange) Class 150 SORF (Slip-On Raised Face) هي نوع شائع من الفلنجات المعروفة بموثوقيتها وسهولة التثبيت وأدائها الممتاز في الختم ،خاصة في نظم إمدادات المياهتم تصميمه للطبقة 150 لتتعامل مع ضغوط تصل إلى 150 psi، مما يجعله مثالي لخطوط أنابيب المياه منخفضة إلى متوسطة الضغط.تصميم Slip-On يسمح للشريط للانزلاق بسهولة على نهاية الأنابيب، ويتم لحامها من الداخل والخارج لضمان اتصال آمن وخالي من التسرب. يوفر الوجه المرتفع (RF) سطحًا مغلقًا مرتفعًا ،تحسين اتصال الغطاء وتعزيز القدرة الإجمالية على الختم، مما يمنع بشكل فعال تسربات في أنظمة إمدادات المياه. هذه الاطراف عادة ما تكون مصنوعة من مواد مثل الفولاذ الكربوني، الفولاذ المقاوم للصدأ، أو غيرها من المواد المقاومة للتآكل،ضمان متانة وأداء طويل الأمد في أنظمة النقل المائي.
يتم استخدام شاشة ASME B16.5 من الفئة 150 SORF المرتفعة على الوجه بشكل رئيسي في أنظمة إمدادات المياه والري وإدارة مياه الصرف الصحي.عملية التثبيت البسيطة وقدرة الختم القوية تجعلها خيارًا ممتازًا لكل من أنابيب نقل المياه البلدية والصناعيةفي مقارنة مع الاطارات التقليدية، هذا التصميم يوفر كفاءة أفضل من حيث التكلفة عن طريق تقليل وقت التثبيت والتكاليف مع الحفاظ على اتصال آمن ومقاومة التآكل على المدى الطويل.باختصار ، فإن ASME B16.5 Class 150 SORF Raised Face Slip-On Flange هو الحل المثالي لأنظمة إمدادات المياه ، حيث يوفر تثبيتًا سهلًا ، وأداءً قويًا للتسجيل ، وفعالية من حيث التكلفة ،مما يجعلها مثالية للتطبيقات التي تتطلب نقل المياه الموثوق به.
فهم ASME B16.5:يحدد معيار ASME B16.5 التصميم والمواد والأبعاد ومعايير الضغط ودرجة الحرارة ومتطلبات الاختبار لصفائح الأنابيب والأجهزة المكونة من صفائح الأنابيب.يشير تسمية "الطبقة 150" إلى ضغط القياسية للشريط، وهو 150 رطل لكل بوصة مربعة (psi) لظروف درجة الحرارة القياسية.يضمن المعيار 5 أن الفلنجات المصنعة بموجب إرشاداته تلتزم بمستوى عال من الجودة والأداء للاستخدام الصناعي.
| قطر الحفر | الطول من خلال المحور | ||||||||||||||||||
| الحجم الاسمي للأنابيب | القطر الخارجي للشريط | سمك الشريط | (هاب ديا) في القاعدة | (رايزد فايس ديا) | (هاب ديا) في نقطة اللحام | رقبة لحام | انزلق | رقبة لحام | انزلق | ||||||||||
| في | ملم | في | ملم | في | ملم | في | ملم | في | ملم | في | ملم | في | ملم | في | ملم | في | ملم | في | ملم |
| نصف بوصة | 15 | 3.50 | 88.90 | 0.44 | 11.11 | 1.19 | 30.16 | 1.38 | 34.93 | 0.84 | 21.34 | 0.62 | 15.75 | 0.88 | 22.35 | 1.88 | 47.63 | 0.63 | 15.88 |
| 3/4 " | 20 | 3.88 | 98.43 | 0.50 | 12.70 | 1.50 | 38.10 | 1.69 | 42.86 | 1.05 | 26.67 | 0.82 | 20.83 | 1.09 | 27.69 | 2.06 | 52.39 | 0.63 | 15.88 |
| 1′′ | 25 | 4.25 | 107.95 | 0.56 | 14.29 | 1.94 | 49.21 | 2.00 | 50.80 | 1.32 | 33.53 | 1.05 | 26.67 | 1.36 | 34.54 | 2.19 | 55.56 | 0.69 | 17.46 |
| 1-1/4 " | 32 | 4.63 | 117.48 | 0.63 | 15.88 | 2.31 | 58.74 | 2.50 | 63.50 | 1.66 | 42.16 | 1.38 | 35.05 | 1.70 | 43.18 | 2.25 | 57.15 | 0.81 | 20.64 |
| 1-1/2 " | 40 | 5.00 | 127.00 | 0.69 | 17.46 | 2.56 | 65.09 | 2.88 | 73.03 | 1.90 | 48.26 | 1.61 | 40.89 | 1.95 | 49.53 | 2.44 | 61.91 | 0.88 | 22.23 |
| 2′′ | 50 | 6.00 | 152.40 | 0.75 | 19.05 | 3.06 | 77.79 | 3.63 | 92.08 | 2.38 | 60.45 | 2.07 | 52.58 | 2.44 | 61.98 | 2.50 | 63.50 | 1.00 | 25.40 |
| 2-1/2 " | 65 | 7.00 | 177.80 | 0.88 | 22.23 | 3.56 | 90.49 | 4.13 | 104.78 | 2.88 | 73.15 | 2.47 | 62.74 | 2.94 | 74.68 | 2.75 | 69.85 | 1.13 | 28.58 |
| 3′′ | 80 | 7.50 | 190.50 | 0.94 | 23.81 | 4.25 | 107.95 | 5.00 | 127.00 | 3.50 | 88.90 | 3.07 | 77.98 | 3.57 | 90.68 | 2.75 | 69.85 | 1.19 | 30.16 |
| 3-1/2 " | 90 | 8.50 | 215.90 | 0.94 | 23.81 | 4.81 | 122.24 | 5.50 | 139.70 | 4.00 | 101.60 | 3.55 | 90.17 | 4.07 | 103.38 | 2.81 | 71.44 | 1.25 | 31.75 |
| 4′′ | 100 | 9.00 | 228.60 | 0.94 | 23.81 | 5.31 | 134.94 | 6.19 | 157.16 | 4.50 | 114.30 | 4.03 | 102.36 | 4.57 | 116.08 | 3.00 | 76.20 | 1.31 | 33.34 |
| 5′′ | 125 | 10.00 | 254.00 | 0.94 | 23.81 | 6.44 | 163.51 | 7.31 | 185.74 | 5.56 | 141.22 | 5.05 | 128.27 | 5.66 | 143.76 | 3.50 | 88.90 | 1.44 | 36.51 |
| 6′′ | 150 | 11.00 | 279.40 | 1.00 | 25.40 | 7.56 | 192.09 | 8.50 | 215.90 | 6.63 | 168.40 | 6.07 | 154.18 | 6.72 | 170.69 | 3.50 | 88.90 | 1.56 | 39.69 |
| 8 " | 200 | 13.50 | 342.90 | 1.13 | 28.58 | 9.69 | 246.06 | 10.63 | 269.88 | 8.63 | 219.20 | 7.98 | 202.69 | 8.72 | 221.49 | 4.00 | 101.60 | 1.75 | 44.45 |
| 10′′ | 250 | 16.00 | 406.40 | 1.19 | 30.16 | 12.00 | 304.80 | 12.75 | 323.85 | 10.75 | 273.05 | 10.02 | 254.51 | 10.88 | 276.35 | 4.00 | 101.60 | 1.94 | 49.21 |
| 12′′ | 300 | 19.00 | 482.60 | 1.25 | 31.75 | 14.38 | 365.13 | 15.00 | 381.00 | 12.75 | 323.85 | 12.00 | 304.80 | 12.88 | 327.15 | 4.50 | 114.30 | 2.19 | 55.56 |
| 14′′ | 350 | 21.00 | 533.40 | 1.38 | 34.93 | 15.75 | 400.05 | 16.25 | 412.75 | 14.00 | 355.60 | 13.25 | 336.55 | 14.14 | 359.16 | 5.00 | 127.00 | 2.25 | 57.15 |
| 16′′ | 400 | 23.50 | 596.90 | 1.44 | 36.51 | 18.00 | 457.20 | 18.50 | 469.90 | 16.00 | 406.40 | 15.25 | 387.35 | 16.16 | 410.46 | 5.00 | 127.00 | 2.50 | 63.50 |
| 18′′ | 450 | 25.00 | 635.00 | 1.56 | 39.69 | 19.88 | 504.83 | 21.00 | 533.40 | 18.00 | 457.20 | 17.25 | 438.15 | 18.18 | 461.77 | 5.50 | 139.70 | 2.69 | 68.26 |
| 20′′ | 500 | 27.50 | 698.50 | 1.69 | 42.86 | 22.00 | 558.80 | 23.00 | 584.20 | 20.00 | 508.00 | 19.25 | 488.95 | 20.20 | 513.08 | 5.69 | 144.46 | 2.88 | 73.03 |
| 24′′ | 600 | 32.00 | 812.80 | 1.88 | 47.63 | 26.13 | 663.58 | 27.25 | 692.15 | 24.00 | 609.60 | 23.25 | 590.55 | 24.25 | 615.95 | 6.00 | 152.40 | 3.25 | 82.55 |
شظايا من التيتانيوم Gr1 و Gr2:التيتانيوم (تي) هو مادة ذات قيمة عالية في مختلف الصناعات بسبب مقاومة التآكل الاستثنائية، والوزن الخفيف، ونسبة القوة إلى الوزن العالية.يتم تصنيف صنوف التيتانيوم بناءً على نقائها وخصائصها الميكانيكية، حيث أن الصف 1 (Gr1) هو النوع الأكثر نقاءً والصف 2 (Gr2) يوفر قوة أفضل ، مما يجعله مناسبًا للعديد من التطبيقات.
الدرجة 1 التيتانيوم (Gr1): التيتانيوم من الدرجة 1 نقي تجاريًا ويمتلك مقاومة ممتازة للتآكل في بيئات مختلفة ، وخاصة في الحمضات المقللة ومياه البحر.,مما يجعلها مثالية للتطبيقات التي تكون فيها مقاومة التآكل هي المتطلب الأساسي.
الصف الثاني من التيتانيوم (Gr2): التيتانيوم Gr2 أقوى قليلا من الدرجة 1 وهو سبيكة التيتانيوم الأكثر استخداما.يوفر توازنا جيدا بين القوة والمرونة مع الحفاظ على مقاومة التآكل المتميزةهذا يجعلها مثالية للتطبيقات الصناعية، بما في ذلك أنظمة الأنابيب.
| المعلم | التيتانيوم Gr1 | التيتانيوم Gr2 |
|---|---|---|
| التركيب الكيميائي | نقاء مرتفع، معظمها من التيتانيوم (تيتانيوم 99.5%) | يحتوي على كميات صغيرة من الألومنيوم والحديد (بصفة أساسية التيتانيوم، مع 0.1-0.2% الحديد وآثار الألومنيوم) |
| قوة الشد (MPa) | 240-350 مبا | 350-450 مبا |
| الطول (%) | 24% | 20% |
| صلابة | صلابة برينيل 120-180 HB | صلابة برينيل 160-210 HB |
| مقاومة التآكل | ممتاز ، مثالية للبيئات القابلة للتآكل الشديد (مثل مياه البحر والمواد الكيميائية) | جيد ، مناسب للعديد من البيئات الصناعية |
| معدل الضغط المطبق | الفئة 150 | الفئة 150 |
| نطاق الحرارة | -250 درجة مئوية إلى 400 درجة مئوية | -250 درجة مئوية إلى 400 درجة مئوية |
| الوزن | أخف (بسبب نقائها الأعلى) | أثقل، ولكن لا يزال أخف من العديد من المعادن |
| قابلية اللحام | ممتازة، سهلة لحام | جيد، مناسبة لأساليب لحام شائعة |
| التطبيقات الشائعة | الطيران والفضاء، المعالجة الكيميائية، الهندسة البحرية | المصانع الكيميائية، صناعات النفط والغاز، معدات الطاقة |
تصميم اللحاء المنزلق:تم تصميم شفرة Slip-On للانزلاق فوق الأنابيب ومن ثم يتم لحامها في مكانها ، سواء من الداخل أو من الخارج لضمان الختم الضيق. هذا التصميم للشفرة مفيد لعدة أسباب:
الجهاز المرفوع (RF):الوجه المرتفع (RF) هو سمة من خصائص اللفافات المصممة لخلق ختم أفضل. للفلفلفة المرتفعة ظهور طفيف في وسط اللفافة مما يسمح بتضغط اللفافة بالتساوي ،مما يؤدي إلى اتصال أكثر أماناً و مقاومة للتسربهذه السمة مهمة بشكل خاص في أنظمة الضغط العالي ودرجة الحرارة العالية.
تصميم الوجه المرتفع مفيد بشكل خاص في خطوط الأنابيب الصناعية التي تواجه تقلبات في الضغط ، حيث أنه يساعد على منع التسرب وتعزيز سلامة النظام بشكل عام.وهو تصميم شاشة تستخدم عادة في الصناعات حيث السلامة والأداء أمر بالغ الأهمية.
تطبيقات شظايا ASME B16.5 من الفئة 150 Ti Gr1 و Gr2:تستخدم أجهزة ASME B16.5 Class 150 Titanium Gr1 و Gr2 Slip-On Raised Face Flanges في تطبيقات صناعية مختلفة تتطلب مقاومة التآكل وأداء عال.بعض هذه التطبيقات تشمل:
طوق التيتانيوم ASME B16.5 هو طوق أنابيب عالي الأداء مصمم وفقًا لمعيار ANSI/ASME B16.5 ،تستخدم عادة في التطبيقات الصناعية التي تتطلب مقاومة تآكل وقوة استثنائيةالمصنوعة من سبائك التيتانيوم مثل Gr1، Gr2، أو Gr5، هذا الاطار يوفر مقاومة متميزة للتآكل، وخاصة في البيئات الصعبة مثل المعالجة الكيميائية،و ظروف درجة حرارة عاليةالدرجة 1 والدرجة 2 هي درجات التيتانيوم النقية تجاريا، مثالية للبيئات التي تتطلب مقاومة عالية للتآكل،بينما Gr5 هو سبيكة التي توفر قوة متزايدة للتطبيقات المطالبة التي تحتاج إلى المزيد من الصلبة الميكانيكية.
تصميم Slip-On لهذه الشريحة يسمح لها بالنزول بسهولة على الأنابيب ، مع لحام على الجانبين الداخلي والخارجي لضمان اتصال آمن وخالي من التسرب. هذا التصميم يسهل التثبيت ،مما يجعلها خيارًا مواتٍ لنظم الضغط المنخفض والمتوسطيزيد تشكيل الوجه المرتفع (RF) من سطح الختم للشريط ، مما يحسن قدرته على تشكيل ختم قوي مع الصمامات ويقلل من احتمال التسرب ،حتى في تطبيقات الضغط العالي التي تتطلب ختمًا ضيقًا.
تتوفر أجهزة ASME B16.5 التيتانيوم المنزلقة في مختلف درجات الضغط مثل الفئة 150 و 300 و 600 ، لتلبية متطلبات الضغط المختلفة. على سبيل المثال ،فليانج من فئة 300 يمكنه التعامل مع ضغط يصل إلى 300 psiالخصائص الخفيفة والقوية للتيتانيوم تجعل هذه الاطراف مثالية للتطبيقات حيث قيود الوزن حرجة، مثل في قطاعات الطيران أو النفط والغاز البحري.
بفضل مقاومة التآكل المتفوقة ، فإن شراع التيتانيوم متين للغاية في البيئات القاسية مثل معالجة مياه البحر ، والعمليات البتروكيماوية ، والإنتاج الصيدلي.هذه المتانة تمدد عمر الخدمة للمعدات وتقلل من تواتر الصيانة والاستبدالالمقاومة الممتازة للشريحة للكسوف ودرجات الحرارة العالية تضمن أيضا أداء موثوق به، حتى في ظل ظروف درجة الحرارة المتقلبة.
واحدة من المزايا الكبيرة للشريحة المتزحلقة من التيتانيوم ASME B16.5 هي سهولة التثبيت. تصميم Slip-On يسهل عملية التثبيت ،وخاصة في الأماكن الضيقة أو الضيقة حيث تقييدات الوقت والمكان هي مصدر قلقبشكل عام، يُقدّر شاشة ASME B16.5 التيتانيوم المنزلق بشكل كبير في مختلف الصناعات لمقاومتها للتآكل وقوتها العالية وأدائها الممتاز في الختم وسهولة تركيبها.مما يجعلها الخيار المثالي للتطبيقات التي تكون فيها المتانة والموثوقية ضرورية.
