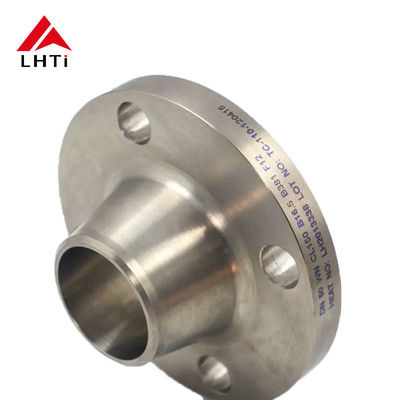

الفئة 150 ASME B16.5 التيتانيوم Gr2 Gr5 Gr7 طرفات رقبة الصلبة ذات الوجه المرتفع RF لاستخدامات الأنابيب

الفئة 150 ASME B16.5 التيتانيوم Gr2 Gr5 Gr7 طرفات رقبة الصلبة ذات الوجه المرتفع RF لاستخدامات الأنابيب

1. ASME B16.5 شظايا التيتانيوم

ASME B16.5 هو معيار معترف به على نطاق واسع تم تطويره من قبل الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) للشظايا والإضافات المكونة من الشظايا.هذا المعيار يغطي الاطراف لأحجام 1/2 بوصة إلى 24 بوصة ومعايير الضغط من 150 إلى 2500 psiيتم استخدام شرائح التيتانيوم المصنوعة وفقًا لمعيار ASME B16.5 في التطبيقات التي تكون فيها مقاومة التآكل الاستثنائية والقوة وخصائص خفيفة الوزن من التيتانيوم أمرًا ضروريًا.

2.المواصفات الخاصة بالصفحة الخلفية للصفحة 150 من التيتانيوم

المعلمات التقنية:

3مزايا استخدام شفرات التيتانيوم

علاقة قوية وموثوقة

• قوة متزايدة: تصميم شاشة رقبة اللحام ، مع رقبتها المطحنة التي تتحول تدريجياً إلى الأنابيب ، يوفر اتصالًا قويًا وسليمًا.هذا التخفيف يقلل من تركيز الإجهاد في المفاصل ويضمن نقل سلس للضغط والإجهاد من الأنابيب إلى الشريط.
• لا توجد أجهزة رفع التوتر: بسبب التواء المستمر من الرقبة إلى اللحاء ، فإن اللحام أقل عرضة لتشكيل أجهزة رفع التوتر ، مما يقلل من خطر الفشل تحت الضغط.

مقاومة تسرب محسنة

• الانتقال السلس: يضمن الانتقال التدريجي لفراغ عنق اللحام فتحة داخلية سلسة ، مما يقلل من الاضطرابات ويقلل من احتمال التسرب.هذه السلاسة مهمة بشكل خاص في أنظمة الضغط العالي أو درجة الحرارة العالية حيث التسرب يمكن أن يكون لها عواقب خطيرة على السلامة والتشغيل.
• توزيع الضغط: يسمح التصميم بتوزيع أفضل للضغط ، خاصة في التطبيقات الحرجة حيث تكون التسربات خطيرة أو مكلفة.

سهولة الصيانة

• قابلية إعادة الاستخدام: يمكن إعادة استخدام شرائح عنق اللحام في العديد من الحالات لأن الشريحة والأنابيب مصفحة معًا بطريقة يمكن قطعها وإعادة لحامها بسهولة إذا لزم الأمر.هذا أمر ذو قيمة خاصة في الأنظمة التي قد تكون هناك حاجة إلى تفكيك وإعادة تجميع على مر السنين.
• أقل عرضة للفشل: نظرًا للاتصال القوي والمقاومة العالية للإرهاق ، عادةً ما يكون للفلنجات الرقبة لللحام عمر أطول وتتطلب صيانة أقل تواتراً.

تنوع التطبيقات

• مجموعة متنوعة من مقاييس الضغط: تتوفر شرائح رقبة اللحام في مقاييس ضغط مختلفة ، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات ، من أنظمة الضغط المنخفض إلى الضغط العالي.
• قابلة للتكيف مع الأحجام والمواد المختلفة: يمكن استخدامها في الأنظمة ذات أحجام وأنواع الأنابيب المختلفة ، مما يجعلها متعددة الاستخدامات للعديد من التطبيقات الصناعية ، بما في ذلك أنابيب ذات درجات حرارة عالية ،الضغط العاليوالبيئات المآكلة.
• مجموعة متنوعة من خيارات اللحام: يسمح تصميم شاشة عنق اللحام بأنواع مختلفة من طرق اللحام ، مثل اللحام المضطرب أو اللحام المقبس ،اعتمادا على المتطلبات الخاصة للتطبيق.

مزيد من الصمود في البيئات القاسية

• مقاومة التآكل: غالبًا ما يتم تصنيع شرائح رقبة اللحام من مواد مقاومة للغاية للتآكل (على سبيل المثال ، الفولاذ المقاوم للصدأ ، الفولاذ المسبوق ، أو الطلاء المتخصص).هذا يجعلها مثالية للاستخدام في البيئات القاسية، بما في ذلك المصانع الكيميائية والأنظمة البحرية وأنابيب النفط والغاز.
• مقاومة درجات الحرارة العالية والضغط العالي: يمكنها تحمل درجات حرارة عالية وضغوط عالية دون المساس بكمال الهيكل ،مما يجعلها مناسبة للتطبيقات الحرجة في محطات الطاقةالمصافي والصناعات الأخرى حيث الظروف القاسية شائعة.

يقلل من التعب والتوتر

• مسار التدفق السلس: يضمن التصميم المكشوف لفراغ رقبة اللحام توزيع ضغط الأنابيب بشكل متساوٍ ، مما يقلل من خطر التعب بمرور الوقت.هذا يجعل فلانجز رقبة اللحام مثالية للتطبيقات عالية الإجهاد حيث الاهتزاز، التوسع الحراري، أو الإجهاد الميكانيكي هو مصدر قلق.
• يزيل تركيز الإجهاد: على عكس الأطراف الأخرى التي قد يكون لها زوايا حادة أو الانتقال المفاجئ، أطراف عنق اللحام القضاء على نقاط تركيز الإجهاد،جعل الاتصال أكثر استدامة تحت الأحمال والظروف المتقلبة.

تحسّن الموازنة واللياقة

• الموازنة الدقيقة: يضمن تصميم شفرة عنق اللحام أن يكون الأنبوب والشفرة متوازنين بدقة ، مما يؤدي إلى لحام أكثر دقة وقوة.هذا يقلل من فرصة مشاكل المواءمة أثناء التثبيت ويضمن ختم أفضل بشكل عام.

4نوع مختلف من التيتانيوم

الصفات التجارية النقية من التيتانيوم (CP)

الصفوف التجارية النقية من التيتانيوم هي تلك التي تحتوي على كمية ضئيلة من العناصر الأخرى. هذه الصفوف لديها مقاومة ممتازة للتآكل ، ولكن قوتها أقل من سبائك التيتانيوم.وهي تستخدم عادة في التطبيقات حيث مقاومة التآكل هو الاهتمام الرئيسي

الدرجة 1 (CP-1):

• تكوين: ~ 99.5٪ من التيتانيوم النقي ، مع كميات صغيرة من الأكسجين والحديد والكربون وغيرها من الشوائب.
• الخصائص: مقاومة ممتازة للتآكل، ومرونة عالية، وقابلية للتشكيل. هذه الدرجة هي الأكثر ليونة وأكثر قابلية للتكييف من درجات التيتانيوم النقي التجاري.
• التطبيقات: البيئات البحرية ، المعالجة الكيميائية ، والتطبيقات التي تتطلب مقاومة عالية للتآكل وقوة منخفضة.

الدرجة 2 (CP-2):

• تكوين: ~ 99.2% من التيتانيوم النقي
• خصائص: يوفر توازنًا بين مقاومة التآكل والقوة. إنه النوع الأكثر استخدامًا من التيتانيوم النقي التجاري وأقوى من الدرجة 1.
• التطبيقات: المعالجة الكيميائية، التطبيقات البحرية والطبية. كما يتم استخدامه في الأوعية الضغطية، ومبادلات الحرارة، والخزانات في البيئات العدوانية.

الدرجة 3 (CP-3):

• تكوين: ~ 99٪ التيتانيوم النقي.
• خصائص: قوة أعلى من الدرجة 2 ، ولكنها لا تزال تقدم مقاومة جيدة للتآكل وقابلية للتشكيل. إنها أكثر مقاومة للضغوط والتعب مقارنة بالدرجات الأقل.
• التطبيقات: المعالجة الكيميائية والبتروكيماوية، مكونات الطيران، وغيرها من التطبيقات عالية القوة المقاومة للتآكل

الدرجة 4 (CP-4):

• تكوين: 98.5٪ من التيتانيوم النقي
• خصائص: أعلى قوة بين الصفوف التجارية النقية للتيتانيوم ، ولكنها لا تزال تحتفظ بمقاومة ممتازة للتآكل. وهي أقل قابلية للتشكيل من الصفوف الأدنى.
• التطبيقات: تطبيقات عالية القوة مثل البحرية والفضاء والمعالجة الكيميائية حيث يتطلب كل من القوة ومقاومة التآكل.

سبائك التيتانيوم

عادة ما تكون سبائك التيتانيوم أقوى من التيتانيوم النقي تجارياً ويتم إنتاجها بإضافة عناصر سبائك مثل الألومنيوم والفاناديوم والموليبدينوم وغيرها.هذه السبائك تستخدم في التطبيقات المطالبة حيث قوة أعلى، مقاومة أفضل للارتداء، وخصائص ميكانيكية أخرى ضرورية.

الدرجة 5 (Ti-6Al-4V):

• تكوين: 90٪ التيتانيوم، 6٪ الألومنيوم، 4٪ الفاناديوم.
• خصائص: هذا هو سبيكة التيتانيوم الأكثر استخدامًا بسبب قوتها العالية ومقاومتها الممتازة للتآكل وقابلية لحامها الجيدة.لديها قوة أفضل من التيتانيوم النقي وتحتفظ بمرونة جيدة.
• التطبيقات: الطيران والفضاء والسيارات والزرع الطبي (مثل استبدال المفاصل) والتطبيقات البحرية.

الصف 9 (Ti-3Al-2.5V):

• تكوين: 90.5٪ التيتانيوم، 3٪ الألومنيوم، 2.5٪ الفاناديوم.
• خصائص: هذا السبائك أقوى من التيتانيوم النقي وله قابلية جيدة لللحام. يستخدم في التطبيقات التي تحتاج إلى مزيج من القوة ومقاومة التآكل ،لكن السبائك أخف وزناً وأكثر مرونة من الدرجة 5.
• التطبيقات: التطبيقات في مجال الطيران والفضاء والسيارات والصناعة ، بما في ذلك الأنابيب والأطر والمكونات عالية القوة.

الدرجة 12 (Ti-0.3Mo-0.8Ni):

• تكوين: 88.3% التيتانيوم، 0.3% الموليبدينوم، 0.8% النيكل.
• الخصائص: الدرجة 12 توفر توازنًا بين مقاومة التآكل للتيتانيوم النقي وقوة سبائك التيتانيوم.كما أنها لديها قابلية جيدة للصيانة ومقاومة بشكل خاص للبيئات الكيميائية العدوانية.
• التطبيقات: المعالجة الكيميائية وتوليد الكهرباء والبيئات البحرية، وخاصة حيث المقاومة لكل من التآكل والإجهاد مهمة.

الدرجة 23 (Ti-6Al-4V ELI):

• التكوين: 90٪ التيتانيوم، 6٪ الألومنيوم، 4٪ الفاناديوم (منخفضة جداً).
• خصائص: هذا هو متغير من الدرجة 5 مع انخفاض مستويات الأكسجين والشوائب الأخرى، مما يحسن صلابة الكسر وقوة التعب.انها مفيدة بشكل خاص للتطبيقات التي تتطلب قوة عالية وانخفاض interstitials.
• التطبيقات: الزرع الطبي (مثل استبدال الورك والركبة) ، الفضاء، والتطبيقات الصناعية عالية الأداء.

الدرجة 7 (Ti-0.15Pd):

• تكوين: 99٪ من التيتانيوم مع 0.12-0.25٪ من البالاديوم.
• الخصائص: الدرجة 7 تجمع بين مقاومة التآكل من الدرجة 2 مع مقاومة محسنة للتآكل في البيئات العدوانية، وخاصة في الأحماض.إضافة البالاديوم يجعلها أكثر مقاومة للتآكل التوتر وتحسين قابلية لحامها.
• التطبيقات: المعالجة الكيميائية والبتروكيماوية، وخاصة في حمض الهيدروكلوريك وغيرها من البيئات التآكلية.

الدرجة 11 (Ti-0.3Pd):

• تكوين: 99٪ من التيتانيوم مع 0.12-0.25٪ من البالاديوم.
• خصائص: مشابهة للدرجة 7 ولكن مع محتوى بالاديوم مختلف قليلاً ، مما يوفر مقاومة تآكل ممتازة وتحسين قابلية التشكيل.
• التطبيقات: تستخدم في البيئات الكيميائية الشديدة ، وخاصة في إنتاج منتجات الكلور والقلي وغيرها من الصناعات التي تكون فيها مقاومة التآكل ذات أهمية قصوى.

5التطبيقات

تم تصميم شفرة التيتانيوم LHTi لتحمل درجات الحرارة والضغوط العالية ، مما يجعلها موثوقة للغاية لتطبيقات مختلفة.إنه مصنوع من مادة التيتانيوم عالية الجودة التي مقاومة للتآكل وتقدم قوة عاليةتتضمن المعالجة السطحية للمنتج التلميع، الرملية، التشويش، وأكثر من ذلك، مما يجعله متينة وطويلة الأمد.

المنتج يأتي مع الحد الأدنى للكمية الطلبية من قطعة واحدة، وهو متوفر في نطاق السعر من 35 إلى 125 دولار.يتم تعبئتها في حزمة خشبية للتسليم الآمن ولديها وقت تسليم 10 أيامشروط الدفع للمنتج تشمل T/T، L/C، وخيارات أخرى.

ويمكن أن تكون اللفافات من التيتانيوم من LHTi مناسبة لسيناريوهات تطبيق مختلفة، بما في ذلك:

• خط الأنابيب: يستخدم المنتج في تطبيقات خطوط الأنابيب ، بما في ذلك خطوط أنابيب النفط والغاز ، خطوط أنابيب المياه ، وغيرها. يساعد على توصيل أقسام مختلفة من خط الأنابيب ،ضمان تدفق السوائل بسلاسة.
• البترول: يتم استخدام شراع التيتانيوم LHTi في صناعة البترول لتطبيقات مختلفة ، بما في ذلك التكرير والحفر وغيرها.مناسبة للاستخدام في بيئات ذات درجات حرارة عالية وضغط مرتفع، مما يجعلها موثوقة للغاية.
• الكيميائي: يستخدم المنتج في الصناعة الكيميائية لتطبيقات مختلفة ، بما في ذلك المعالجة والنقل وغيرها. إنه مقاوم للتآكل ،مما يجعلها مناسبة للاستخدام في البيئات السامة.

فانش التيتانيوم LHTi هو موثوق للغاية ومناسب لتطبيقات مختلفة. فإنه يوفر قوة عالية ومتانة، مما يجعله حلا فعالا من حيث التكلفة لمختلف الصناعات.مع قدرة إمداد 10000، المنتج متاح بسهولة لتلبية احتياجات العملاء المختلفة.
