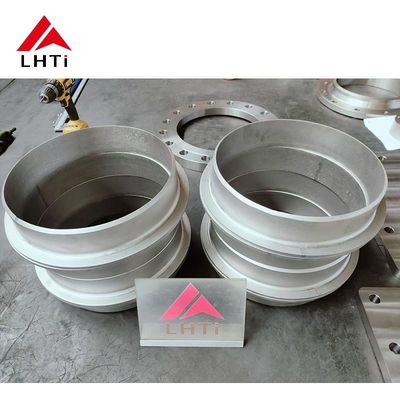

مقدمة المنتج من DIN 2503 طلاء التيتانيوم فلنج

طرفات التيتانيوم المصنوعة من سبائك التيتانيوم تُقدّر كثيراً في مختلف الصناعات بسبب خصائصها الاستثنائيةنسبة قوة عالية إلى الوزنفهي تتفوق في البيئات القاسية حيث التآكل الكيميائي هو مصدر قلق، مما يجعلها لا غنى عنها في الصناعات مثل البترول،وغيرها التي تتطلب أداء مادة قوية.

مفتاح فائدتهم هو مقاومة التيتانيوم الفطرية للتآكل، مما يضمن طول العمر والموثوقية في ظروف تشغيل صعبة.تظهر شرائح التيتانيوم أيضا مقاومة ممتازة للتعب ومقاومة الزحف، من الضروري للحفاظ على الأداء المستقر على مدى فترات طويلة. سهولة معالجة وتركيبها يزيد من جاذبيتها،توفير حلول عملية لمختلف التطبيقات الصناعية.

DIN 2503 أجهزة التفاف الصفيحة:

التصميم والأبعاد:

• وجه الستار: يحدد DIN 2503 الستار مع تصميم وجه مرتفع ، والذي يوفر سطحًا لتختم الصمامات لإنشاء ختم ضيق.
• المواد: يشمل المعيار مواد مختلفة مناسبة للتطبيقات الصناعية ، بما في ذلك الفولاذ الكربوني والفولاذ المقاوم للصدأ والسبائك.
• الأبعاد: تتضمن الأبعاد التفصيلية القطر الخارجي (OD) ، قطر دائرة المسامير ، حجم ثقب المسامير ، وسمك الشريط.هذه الأبعاد تضمن التوافق والتبادل مع المكونات القياسية الأخرى DIN.

معدل الضغط:

• فئات الضغط PN: تتوفر أجهزة التشنج DIN 2503 في فئات الضغط PN 6 و PN 10 و PN 16 و PN 25 و PN 40.تشير هذه الفئات إلى أقصى ضغط عمل مسموح به بناءً على تصميم و مادة الجهاز.

التطبيقات:

• الاستخدام الصناعي: يستخدم على نطاق واسع في الصناعات مثل المعالجة الكيميائية والنفط والغاز والبتروكيماويات ومصانع معالجة المياه وغيرها.
• التوافق: مصممة لتكون متوافقة مع الأنابيب والصمامات التي تتوافق مع معايير DIN ، مما يضمن الاندماج السلس في أنظمة الأنابيب.

المزايا:

• موثوقية: يعزز تصميم الوجه المرتفع كفاءة الختم ، مما يقلل من خطر التسرب في التطبيقات الحرجة.
• التوحيد القياسي: تضمن معايير DIN التوحيد في الأبعاد والمواد ، مما يسهل الشراء والتركيب والصيانة.
• التنوع: مناسبة لظروف تشغيل مختلفة بسبب الخيارات في المواد ومعايير الضغط.
• فعالية التكلفة: يوفر حلًا فعالًا من حيث التكلفة لتوصيل الأنابيب والمعدات في البيئات الصناعية ، مما يوازن بين الأداء والقدرة على تحمل التكلفة.

الأنواع المختلفة من أجزاء الشريط من التيتانيوم:

الجهاز المرفوع (RF):

1. التصميم:

   • السطح المرتفع: يحتوي شراع الوجه المرتفع على جزء صغير حول الحفرة يتم حفره أكبر قليلاً من قطر الأنابيب. وهذا يخلق حافة (أو وجه مرتفع) فوق سطح الشراع.
   • سطح الختم: الوجه المرتفع هو سطح الختم الأساسي حيث يستند اللوح. يوفر ختمًا ضيقًا عند الضغط على شاشة التزاوج.

2. المزايا:

   • تحسين الختم: تصميم الوجه المرتفع يركز على ضغط الصمغ في منطقة أصغر ، مما يحسن من فعالية الختم.
   • الحماية: يساعد الوجه المرتفع على حماية سطح الجهاز من الأضرار أثناء التعامل والتثبيت.

3. التطبيقات:

   • الشائعة: تكون شرائح الوجه المرتفعة أكثر شيوعًا في التطبيقات الصناعية القياسية حيث يكون الختم الموثوق به وخالي من التسرب أمرًا ضروريًا.
   • مقاييس الضغط: مناسبة لتطبيقات الضغط العالي حيث أن الوجه المرتفع يسمح بتضخيم أفضل للضغط.

الجهاز:

1. التصميم:

   • السطح الناعم: يكون للشرائح ذات الوجه المسطح سطح مسطح أو ناعم دون أي تبرعات أو مناطق مرتفعة حول الحفرة.
   • سطح الختم: يتم تحقيق الختم عن طريق وضع الصمغ مباشرة على السطح المسطح للشريط.

2. المزايا:

   • سهولة المواءمة: أسهل المواءمة أثناء التجميع لأنه لا توجد أسطح مرتفعة للتعامل معها.
   • توفير المساحة: فإنها تتطلب مساحة أقل مقارنة مع شرائح الوجه المرتفع ، والتي قد تكون مفيدة في التثبيتات الضيقة.

3. التطبيقات:

   • المتخصصة: عادة ما تستخدم شرائح الوجه المسطح في التطبيقات منخفضة الضغط وغير الحرجة حيث تكون متطلبات الختم أقل صرامة.
   • الصمامات الخاصة: قد تتطلب صمامات خاصة (مثل صمامات الوجه الكامل) تغطي الوجه بأكمله من اللحاء لضمان الختم السليم.

الاختيار بين الوجه المرتفع و الوجه المسطح

• متطلبات الضغط والختم: يتم تفضيل شرائح الوجه المرتفعة لتطبيقات الضغط العالي حيث يكون الختم الموثوق به أمرًا حاسمًا.تصلح شظايا الوجه المسطح لتطبيقات الضغط المنخفض أو حيث تقييدات المساحة هي مصدر قلق.

• اختيار الغطاء: يعتمد اختيار الغطاء (مثل نوع الحلقة أو الوجه الكامل) على نوع واجهة الجهاز (RF أو FF) ومتطلبات التطبيق لسلامة الختم.

مواصفات DIN2501 PN40 طلاء التيتانيوم

الخصائص الرئيسية للشريط التيتانيوم DIN 2503

طلاء التيتانيوم DIN 2503 هو نوع من الطلاء المصنوع وفقًا لمعيار DIN 2503 ، ويستخدم على نطاق واسع في أنظمة الأنابيب الصناعية لربط الأنابيب والصمامات والمضخات ،ومعدات أخرى. يمنح مادة التيتانيوم مزايا كبيرة ، خاصة في البيئات السامة. فيما يلي الميزات الرئيسية لفلنجات الصفائح التيتانيوم DIN 2503:

1مادة التكوين

• تصنيفات التيتانيوم: عادة ما يتم تصنيع شرائح التيتانيوم من التيتانيوم من الدرجة 2 (CP-Ti) أو التيتانيوم من الدرجة 5 (Ti-6Al-4V). تقدم هذه الصفوف توازنًا بين القوة العالية ومقاومة التآكل الممتازة ،و قابلية اللحام.
  • الدرجة 2 التيتانيوم: معروف بمقاومة التآكل الممتازة وقابلية التشكيل ، وتستخدم على نطاق واسع في مجال المعالجة الكيميائية والصناعات البحرية.
  • الدرجة 5 التيتانيوم: سبيكة مع الألومنيوم والفاناديوم لتعزيز القوة والأداء في درجات الحرارة العالية ، وغالبا ما تستخدم في الطيران والتطبيقات عالية الضغط.
• مقاومة التآكل: تشتهر شرائح التيتانيوم بمقاومتها المتميزة للبيئات التآكلية ، مثل مياه البحر والكلوريدات والأحماض والقليات.هذا يجعلها مثالية للصناعات مثل معالجة الكيماويات، البحرية، وتحلية المياه.

2التصميم والبنية

• تصميم اللحاء: يحدد معيار DIN 2503 لوحة مسطحة دائرية مع ثقوب مثقبة للتشغيل. يوفر تصميم اللحاء هذا اتصالًا قويًا بين الأنابيب ومكونات النظام.
• السماكة والحجم: تتوفر هذه الشرائح في مختلف السماكة والأحجام وفقًا لمعيار DIN 2503 ، مما يضمن التوافق مع مجموعة واسعة من أبعاد الأنابيب ومعايير الضغط.
• ثقوب المسامير: يتم حفر ثقوب المسامير إلى أحجام ومسافات قياسية ، مما يجعل من السهل محاذاة المسامير وتحويلها إلى مكونات أخرى في نظام الأنابيب.

3. مقاييس الضغط والحرارة

• تصنيف الضغط: تتوفر شرائح صفائح التيتانيوم في تصنيفات ضغط مختلفة ، عادة ما يتم تصنيفها حسب PN (الضغط الاسمي) مثل PN10 ، PN16 ، PN25 ، الخ.تحدد هذه القيم القصوى للضغط المسموح به للشريط في نظام الأنابيب.
• مقاومة درجات الحرارة: التيتانيوم لديه مقاومة درجة حرارة عالية ، مما يجعل شرائح لوح التيتانيوم DIN 2503 مناسبة للأنظمة المعرضة لمجموعة واسعة من درجات الحرارة.يحتفظ التيتانيوم بقوته وسلامته عند درجات الحرارة العالية والمنخفضة.

4خفيف الوزن

• وزن أقل من الفولاذ: التيتانيوم أخف بكثير من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ، مما يسهل النقل والتركيب والتعامل.
• الحد من الحمل الهيكلي: يسهم انخفاض وزن شرائح صفائح التيتانيوم في خفض الوزن الإجمالي لأنظمة الأنابيب ، وهو أمر ذو قيمة خاصة في تطبيقات مثل الطيران والفضاء والبحرية,والمنصات البحرية

5. الصمود والعمر الطويل

• مقاومة للاستعمال والمزيل: التيتانيوم مقاوم للغاية للكساح والتآكل والتعب في ظل الظروف القاسية.هذا يجعلها مثالية للتطبيقات المطالبة حيث الصمود وطول عمر الخدمة أمر ضروري.
• صيانة منخفضة: نظرًا لمقاومتها للتآكل ، تتطلب شرائح التيتانيوم الحد الأدنى من الصيانة ، مما يقلل من وقت التوقف وتكاليف الإصلاح على مدار عمر المعدات.

6التصنيع الدقيق والامتثال للمعايير

• المعيار DIN 2503: يتم تصنيع هذه الاطراف بموافقات صارمة محددة بمعيار DIN 2503 ، مما يضمن التوافق مع مكونات الأنابيب الأخرى التي تتوافق مع نفس المعيار.
• ضمان الجودة: تخضع شرائح التيتانيوم المنتجة بموجب DIN 2503 إلى تدابير صارمة لمراقبة الجودة لضمان استيفائها لمتطلبات الأبعاد والضغط والقوة.
• التوافق بين المسامير والغرز: تم تصميم ثقوب المسامير ووجهات الجهاز لتكون متوافقة مع المسامير والغرز القياسية ، مما يسمح بسهولة التثبيت والختم.

فوائد صفائح التيتانيوم المزلقة على الاطراف:

توفر شرائح التيتانيوم المنزلقة عدة فوائد تجعلها مناسبة لمختلف التطبيقات الصناعية حيث خصائص التيتانيوم مفيدة. فيما يلي بعض الفوائد الرئيسية:

مقاومة التآكل: التيتانيوم مقاوم للغاية للتآكل في مجموعة واسعة من البيئات العدوانية ، بما في ذلك مياه البحر والأحماض والكلوريدات.هذه الممتلكات تجعل الفلنجات الزلقة من التيتانيوم مثالية للتطبيقات التي يكون فيها التآكل مصدر قلق، مثل البيئات البحرية، المعالجة الكيميائية، ومنصات النفط البحرية.

نسبة القوة إلى الوزن العالية: تُعرف التيتانيوم بنسبة القوة إلى الوزن الممتازة، والتي تفوق معظم المعادن الأخرى.هذه الخصائص تسمح للشظايا الزلقة من التيتانيوم بتوفير قوةو هي مفيدة بشكل خاص في التطبيقات الفضائية و الصناعات حيث انخفاض الوزن أمر بالغ الأهمية

التوافق البيولوجي: التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعله مناسبًا للتطبيقات في الأجهزة الطبية، وإنتاج الأدوية،ومعالجة الأغذية حيث نقاء المنتج وسلامته ضروريان.

مقاومة درجات الحرارة العالية: يحافظ التيتانيوم على قوته ومقاومته للتآكل عند درجات حرارة مرتفعة ، تصل إلى حوالي 600 درجة مئوية (1112 درجة فهرنهايت) ، اعتمادًا على الصف.هذه الخصائص تجعل شرائح التيتانيوم المنزلق مناسبة لتطبيقات درجات الحرارة العالية مثل مبادلات الحرارة والمفاعلات الكيميائية.

سهولة التصنيع: يمكن بسهولة معالجة التيتانيوم ، واللحام ، وتشكيله ، مما يسمح للأشكال والتكوينات المعقدة في الستائر المنزلقة.هذه المرونة في التصنيع تسهل التخصيص والتكيف مع متطلبات المشروع المحددة.

طول العمر والمتانة: التيتانيوم معروف بمتانته طويلة الأمد ومقاومته للتدهور مع مرور الوقت،ضمان أداء موثوق به وطول عمر الخدمة للشرائح المنزلقة في البيئات الصناعية المتطلبة.
