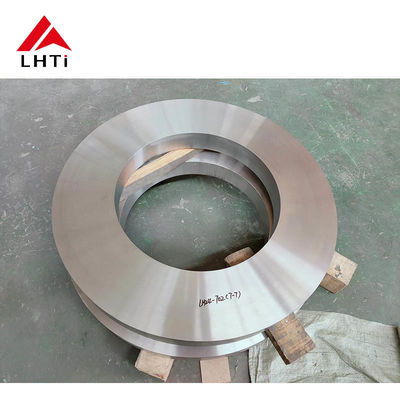

شظايا التيتانيوم Ti Gr5 Gr7 ASME B16.5 الفئة 150 شظية مسطحة تنزلق على شظية وجه مرتفع SORF للتطبيقات الصناعية

شظايا التيتانيوم Ti Gr5 Gr7 ASME B16.5 الفئة 150 شظية مسطحة تنزلق على شظية وجه مرتفع SORF للتطبيقات الصناعية

مقدمة المنتج: ASME B16.5 التيتانيوم الزحف على شاشة

ASME B16.5 التيتانيوم Slip-On Flange هو نوع من الاطارات المصممة لتوفير اتصال آمن للأنابيب في مجموعة متنوعة من الصناعات ، لا سيما حيث مقاومة التآكل ، خفيفة الوزن ،والقوة أمر بالغ الأهميةتصنيع وفقا لمعيار ASME B16.5، الذي ينظم تصميم المواد والأبعاد من الاطراف المستخدمة في أنظمة الأنابيب،ويتميز هذا الجهاز بالتحديد في أنظمة الضغط المتوسط والبيئات التي تكون فيها مقاومة التآكل ذات أهمية قصوى.يضمن استخدام سبيكة التيتانيوم لهذه الاطراف أداء عالية ومتانة، مما يجعلها حلا قيما في الصناعات مثل المعالجة الكيميائية، البحرية، الطيران،وتوليد الطاقة.

طرفات التيتانيوم المصنوعة من سبائك التيتانيوم تُقدّر كثيراً في مختلف الصناعات بسبب خصائصها الاستثنائيةنسبة قوة عالية إلى الوزنفهي تتفوق في البيئات القاسية حيث التآكل الكيميائي هو مصدر قلق، مما يجعلها لا غنى عنها في الصناعات مثل البترول،وغيرها التي تتطلب أداء مادة قوية

تصنيفات التيتانيوم:

• الدرجة 5 (Ti-6Al-4V): تشتهر بنسبة القوة إلى الوزن العالية، ومقاومة التآكل، والتنوع في تطبيقات مختلفة بما في ذلك الطيران والفضاء، والبحرية، والمعالجة الكيميائية.
• الدرجة 7 (Ti-0.2Pd): تقدم مقاومة تآكل ممتازة ، خاصة في الكلوريدات والبيئات المقللة ، مما يجعلها مناسبة للتجهيز الكيميائي ، وتحلية المياه ، والتطبيقات البحرية.

معيار ASME B16.5:

• يحدد هذا المعيار الأبعاد والتسامحات والمواد والعلامات ومتطلبات الاختبار لصفائح الأنابيب والأدوات المكونة من صفائح الأنابيب.5 الدرجة 150 تعني ضغط مقيّم 150 رطل لكل إنش مربع، وهو تصنيف ضغط مشترك للشرائح المستخدمة في تطبيقات الضغط المنخفض.

تيتانيوم زلق على شاشة (SORF):

• شفرة الزحف هي نوع من الشفرة التي تنزلق فوق نهاية الأنابيب ثم يتم لحامها في مكانها.انها أسهل لتحقيق التواء من اللحام رقبة المقابس وتوفر ثقب سلس الذي يقلل من الاضطرابات والتآكل داخل خط الأنابيب.
• الوجه المرتفع: يساعد الوجه المرتفع على إنشاء ختم بين اللحاء والأنبوب الموصول أو التركيب باستخدام الصمامات ، مما يضمن اتصالًا خالٍ من التسرب.

التيتانيوم من الصف 5 (Ti-6Al-4V):

التركيب: التيتانيوم الدرجة 5 هو سبيكة ألفا بيتا تتكون من 90٪ التيتانيوم و 6٪ الألومنيوم و 4٪ الفاناديوم.هذا التكوين يوفر توازن من الخصائص التي تجعلها سبيكة التيتانيوم الأكثر استخداما.

القوة: تقدم نسبة قوة إلى وزن ممتازة ، مما يجعلها مناسبة للتطبيقات الجوية والبحرية والصناعية حيث تكون قوة الخفيفة حاسمة.

مقاومة التآكل: التيتانيوم من الدرجة 5 لديه مقاومة جيدة للتآكل ، على الرغم من أنه ليس عالياً مثل التيتانيوم النقي (الدرجة 1). لا يزال مقاوماً للغاية لمعظم البيئات.

مقاومة درجات الحرارة: يحتفظ بخصائصه عند درجات حرارة مرتفعة ، مما يجعله مناسبًا للتطبيقات في توربينات الغاز وأنظمة العادم وغيرها من البيئات ذات درجات الحرارة العالية.

التطبيقات: مكونات الطيران (أجزاء الطائرات ومحركات الطائرات النفاثة) ، والمعدات البحرية، والزرع الطبي، ومكونات السيارات، والمعدات الرياضية، والآلات الصناعية.

التيتانيوم من الصف 7 (Ti-0.15Pd):

تكوين: التيتانيوم الصف 7 هو سبيكة التيتانيوم مع 0.15٪ من البالاديوم المضافة ، مما يعزز مقاومة التآكل.

مقاومة التآكل: التيتانيوم من الدرجة 7 مقاوم للغاية للتآكل في البيئات المقللة والأكسدة الخفيفة ، بما في ذلك الكلوريدات. إنه أكثر مقاومة للتآكل من التيتانيوم من الدرجة 2.

قابلية اللحام: تقدم قابلية اللحام الجيدة ، مما يجعلها مناسبة للتطبيقات التي تتطلب تصنيع وتجميع.

القوة: تتمتع الصف 7 من التيتانيوم بقوة أقل مقارنة بالصف 5 ولكنها لا تزال كافية للعديد من التطبيقات.

التطبيقات: المعالجة الكيميائية ، تحلية المياه ، البيئات البحرية ، وغيرها من التطبيقات التي تتطلب مقاومة عالية للتآكل.يستخدم أيضا في الزرع الطبي حيث التوافق البيولوجي ومقاومة التآكل أمر بالغ الأهمية.

الخصائص الرئيسية لـ ASME B16.5 طلاء التيتانيوم المنزلق

1. المواد:
   يتم تصنيع شاشة التيتانيوم المنزلق في المقام الأول من التيتانيوم من الدرجة 2 (Ti Gr 2) أو التيتانيوم من الدرجة 5 (Ti-6Al-4V) ، مما يوفر مقاومة متفوقة للتآكل وقوة عالية.الدرجة 2 هي النوع الأكثر استخداما من التيتانيوم النقي التجاري، معروفة بمقاومتها الممتازة للتآكل ، وقابلية اللحام ، والقوة ، في حين أن الدرجة 5 (Ti-6Al-4V) هي سبيكة توفر قوة أعلى ومقاومة للتعب ،مناسبة للتطبيقات ذات الطلب الكبير.

2. التصميم:

   • يسمح التصميم المنزلق بإدخال الأنابيب من خلال فتحة الشريط ، ثم يتم لحامها في الداخل والخارج من الأنابيب.هذا التصميم يجعل من الأسهل تثبيت مقارنة مع أنواع أخرى من الشبكة مثل الشبكة عنق لحام.
   • تصنيف الضغط: متوفر في مجموعة من فئات الضغط ، مثل 150 # ، 300 # ، 600 # ، وغيرها ، اعتمادًا على التطبيق وتسامح الضغط المطلوب.
   • ثقوب المسامير: يحتوي الجدار على ثقوب مسبقة الحفر لاستيعاب المسامير للتثبيت الآمن لمكونات النظام الأخرى.

3. مقاومة التآكل:
   التيتانيوم معروف بمقاومته المتميزة لمجموعة واسعة من البيئات التآكلية، بما في ذلك المياه المالحة والأحماض والمواد الكيميائية.وهذا يجعل من قيمة بشكل خاص في الصناعات حيث التآكل يمكن أن تؤثر بشكل كبير على سلامة وأداء أنظمة الأنابيب.

4. خفيف الوزن:
   التيتانيوم أخف بكثير من الفولاذ والمعادن الأخرى المستخدمة عادة في الفلنجات، مما يسهل التعامل معها ونقلها وتثبيتها، وخاصة في الأنظمة التي تتطلب كميات كبيرة من الأنابيب.

5. مقاومة الحرارة والضغط:
   التيتانيوم لديه أداء ممتاز تحت مجموعة واسعة من درجات الحرارة والضغوط.مما يجعلها مثالية لكل من أنظمة الضغط العالي والحرارة العالية.

6. الأبعاد والتسامحات:
   يحدد معيار ASME B16.5 متطلبات قياسية دقيقة للشرائح ، مما يضمن استيفائها لمعايير التوافق والأداء.هذه المواصفات تضمن تركيب مناسب مع مكونات أخرى، مثل الأنابيب، المسامير، والغلافات.

حزم من التيتانيوم

الوقاية من الصدأ

• لف VCI (ممنع التآكل المتطاير): يتم لف شرائح التيتانيوم في ورق VCI لمنع أي تآكل السطحي أثناء النقل.هذه المادة تطلق بخار كيميائي يشكل طبقة واقية على الأسطح المعدنية.
• طبقة خفيفة من الدهون أو الزيت يمكن أن يتم تطبيقها لحماية أسطح اللحاء ، خاصة عند شحنها لمسافات طويلة أو تخزينها لفترات طويلة.

الحماية الجسدية

• غلاف الفقاعات أو الرغوة: عادة ما يتم لف كل شاشة في غلاف الفقاعات أو محاطة بالرغوة لتغطية ضد الاصطدام أثناء النقل.
• فاصلات الورق المقوى: عندما يتم تعبئة عدة شرائح في صندوق واحد ، يتم استخدام فاصلات الورق المقوى لمنعها من اللمس وإمكانية الخدش أو تلف بعضها البعض.

تغليف خارجي صلب

• صناديق خشبية أو صناديق خشب مزدوج: غالبًا ما يتم شحن شرائح التيتانيوم في صناديق خشبية أو صناديق خشب مزدوج توفر حماية قوية من الأضرار الميكانيكية ويمكن تجميعها ،تيسير التعامل بسهولة وأمان أكبر.
• التقطيع: بالنسبة للطلبات الكبيرة ، يمكن تقطيع الفلنجات. عادة ما يتم تغليف كل حاوية لتضيق الصناديق أو الصناديق أثناء التعامل والشحن.

الحماية من الماء

• الأوراق البلاستيكية: غالبًا ما يتم تغطية الصناديق أو الصناديق الخارجية بأوراق بلاستيكية سميكة للحماية من الرطوبة ، خاصة في البيئات الرطبة أو الرطبة.

التسمية والتوثيق

• التسمية الواضحة: يتم وضع علامة واضحة على كل حزمة مع تعليمات التعامل، وأرقام الأجزاء، وتفاصيل الوجهة لضمان التعامل السليم وتسهيل تتبعها.
•
• وثائق ضمان الجودة: شهادات الجودة وتقارير اختبار الموادوغالبا ما يتم تضمين شهادات الامتثال في العبوة أو تقدم بشكل منفصل لضمان التتبع والامتثال لمعايير الصناعة.

مزايا ASME B16.5 التيتانيوم الزحف على اللحاء

1. تثبيت فعال من حيث التكلفة:
   التصميم المنزلق يقلل من تعقيد التثبيت والتكلفة، مقارنة مع أنواع أكثر تعقيدًا من الشبكة مثل شبكة عنق اللحام.ويتم لحام على الجانب الداخلي والخارجي من اللحاء لتثبيته.

2. مزيد من المتانة وطول العمر:
   مقاومة التآكل المتأصلة لـ (التيتانيوم) تضمن أن هذه الاطراف توفر أداءً طويل الأمد في البيئات القاسيةمما يؤدي إلى احتياجات صيانة أقل ومدة خدمة أطول لنظام الأنابيب.

3. انخفاض الوزن:
   بالمقارنة مع شرائح الفولاذ أو الفولاذ المقاوم للصدأ ، فإن شرائح التيتانيوم أخف بكثير ،مما يجعل التعامل أسهل ويقلل من الوزن الإجمالي لنظام الأنابيب.

4. تحسين السلامة:
   مع مرونة التيتانيوم ضد الشقوق والحفر والتآكل، استخدام اللفافات الزلقة من التيتانيوم يعزز السلامة العامة للنظام،خاصة في الصناعات الحيوية مثل المعالجة الكيميائية والطاقة النووية.

5. التنوع:
   أجهزة التيتانيوم المنزلقة متعددة الاستخدامات للغاية ويمكن استخدامها في مجموعة واسعة من الصناعات ، بما في ذلك:

   • المعالجة الكيميائية: نظرًا لمقاومتها للتفاعلات الكيميائية والتآكل ، فإن شرائح التيتانيوم المنزلقة مثالية للأنابيب التي تحمل مواد كيميائية عدوانية.
   • البحرية: يستخدم التيتانيوم على نطاق واسع في البيئات البحرية حيث مقاومة تآكل مياه البحر أمر ضروري.
   • توليد الكهرباء: يمكن أن تتحمل أشرطة التيتانيوم درجات حرارة عالية وتستخدم في محطات الوقود الأحفوري ومحطات الطاقة النووية وأنظمة الطاقة الحرارية الأرضية.
   • الفضاء الجوي: يجعل نسبة قوة التركيز على الوزن من التيتانيوم قيمة في أنظمة عالية الأداء مثل الطائرات والمركبات الفضائية.

تطبيقات ASME B16.5 التيتانيوم المنزلق على الاطراف

1. الصناعات الكيميائية والبتروكيماوية:
   يستخدم عادة في المفاعلات الكيميائية وأنظمة الأنابيب وأوعية التخزين لنقل السوائل والغازات السامة.القدرة على مقاومة الكيميائيات مثل حمض الكبريتيك، حمض الهيدروكلوريك، والكلور يجعلها مثالية لهذه التطبيقات.

2. النظم البحرية:
   في الأنظمة البحرية والبحرية، يشكّل تآكل مياه البحر تحدياً كبيراً. تُعدّ أجهزة التيتانيوم المنزلقة مثالية للاستخدام في أنظمة الأنابيب البحرية، وأنظمة تبريد مياه البحر،ومنصات النفط البحرية، حيث مقاومة المياه المالحة والعناصر التآكلية الأخرى أمر حاسم.

3. الطيران والفضاء:
   تتطلب أنظمة الطيران والفضاء مكونات قادرة على التعامل مع ظروف ضغط ودرجة حرارة متطرفة مع الحفاظ على خفيفة الوزن. غالبًا ما تستخدم شرائح التيتانيوم في أنظمة وقود الطائرات والمحركات ،وأنظمة العادم، حيث كل من انخفاض الوزن والقوة هي مهمة.

4. الطاقة النووية والطاقة الصناعية:
   محطات توليد الطاقة تستخدم شرائح التيتانيوم المنزلق في أنظمة الأنابيب الخاضعة لدرجات الحرارة العالية والضغط والمواد الكيميائية العدوانية.صلابتها وأدائها تجعلها مناسبة لأنظمة التبريد، ومبادلات الحرارة، ومكونات أخرى في توليد الطاقة.

5. المعالجة الغذائية والمشروبات:
   يتم استخدام شرائح التيتانيوم غير التفاعلية في أنظمة تصنيع الأغذية والمشروبات، مما يضمن عدم حدوث تلوث في معالجة المنتجات الحساسة مثل منتجات الألبان والمشروباتأو الأدوية.
