تفاصيل المنتج
مكان المنشأ: باوجي ، الصين
اسم العلامة التجارية: LIHUA
إصدار الشهادات: ISO9001, TUV etc.
رقم الموديل: LH-BL
شروط الدفع والشحن
الحد الأدنى لكمية: 100 كجم
الأسعار: $20.00~$30.00/kg
تفاصيل التغليف: ملفوفة بالرغوة الموجودة في صندوق خشب رقائقي للتصدير
وقت التسليم: 3-15 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 10000 كيلوغرام / كيلوغرام في الشهر

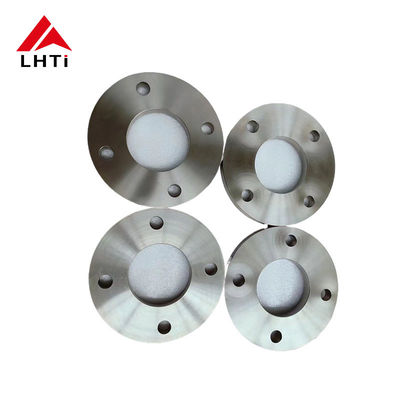

اللفافات العمياء للأنابيب التيتانيومية BL RF مع الوجه المرتفع ، الدرجة 2 ، الدرجة 7 ، الدرجة 12 ، اللفافات الآلية CNC / الفولاذ المقاوم للصدأ
1معلومات عن المنتج
تم تصميم هذا الاطار العمياء من التيتانيوم للصناعة الكيميائية ، متوفر في الدرجات 1 و 2 و 5 و 7 و 12.5، ASME B16.5، EN1092-1 ، JIS B2220 ، و DIN2627-2628. يتم توفير الشريط بأحجام تتراوح من 1/2 "إلى 30" NB (NPS 1/2 - NPS 24 أو DN 10 - 2000). يمكنه التعامل مع الضغوط من PN0.25 إلى 32 MPa ،مع درجات ضغط مختلفة بما في ذلك PN6 إلى PN250، ومعايير LB من 150 إلى 2500. تشمل أسطح الختم RF و FF و TG و RJ. يتم تزوير الشريط ومصنعة CNC للدقة.
| المنتج | شفرة عمياء من التيتانيوم |
| اسم البند | BL RF gr2 gr7 gr12 تيتانيوم الأنبوب العمياء الرفع الوجه |
| التطبيق | الصناعة الكيميائية |
| المعيار | ANSI B165، ASME B16.5، EN1092-1،JIS B2220 ، DIN2627-2628 |
| المواد | الدرجة 1، الدرجة 2، الدرجة 5، الدرجة 7، الدرجة 12 |
| الحجم | 1/2"~ 30"NB، NPS 1/2 - NPS 24 (DN 10 - 2000) |
| الضغط | PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 مع PN250/ 150LB, 250LB,300LB, 400LB,500LB, 600LB,900LB, 1500LB,2500LB. |
| سطح الختم | RF، FF، TG، RJ، الخ |
| التقنية | المعدات المعدة بالعصا والحاسوب الآلي |
2مواصفات اللفافات العمياء من التيتانيوم
المواصفات الخاصة بالصفحة العمياء من التيتانيوم من الفئة 150
| الفئة 150 طلاء غامض من التيتانيوم | ||||||
| (نوم) الأنابيب الحجم |
الشريط (ديا) |
الشريط سميكة |
رفعت وجه (ديا) |
لا، لا، لا من الثقوب |
(ديا) من المسامير |
من دائرة البولت |
| نصف | 3-1/2 | 7/16 | 1-3/8 | 4 | نصف | 2-3/8 |
| 3/4 | 3-7/8 | نصف | 1-11/16 | 4 | نصف | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | نصف | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | نصف | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | نصف | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14-1/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1/2 | 1-7/16 | 18-1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1/2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 |
المواصفات الخاصة بالصفحة العمياء من التيتانيوم من الفئة 300
| فئة 300 فليانج عمياء من التيتانيوم | ||||||
| (نوم) الأنابيب الحجم |
الشريط (ديا) |
الشريط سميكة |
رفعت وجه (ديا) |
لا، لا، لا من الثقوب |
(ديا) من المسامير |
من دائرة البولت |
| نصف | 3-3/4 | 9/16 | 1-3/8 | 4 | نصف | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
3.المتطلبات الكيميائية للشريحة العمياء من التيتانيوم
| ن | ج | هـ | في | أوه | ال | V | Pd | (مو) | نـي | (تاي) | |
| الدرجة الأولى | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | كرة |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | كرة |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~675 | 3.5 ~ 4.5 | / | / | / | كرة |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | كرة |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2 ~ 0.4 | 0.6 ~ 0.9 | كرة |
4. متطلبات السحب للشريط العمياء من التيتانيوم
| الدرجة | قوة الشد ((دقيقة) | قوة العائد ((دقيقة) | الطول ((%) | ||
| كسي | (م.ب. | كسي | (م.ب. | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
5.شركتنا
كشركة رائدة في تصنيع وتجارة شظايا التيتانيوم لأكثر من 16 عاما، باوجي ليهوا يفتخر مجموعة واسعة من القوالب، مما يسمح لنا لإنتاج شظايا التي تلبي جميع المعايير الرئيسية،بما في ذلك EN1092-1، ASME B16.5لقد قمنا بتصدير منتجاتنا بنجاح إلى العديد من البلدان مثل إيطاليا وروسيا وتركيا وتشيلي ، ويتم الاعتراف بجودتنا على نطاق واسع.نحن نرحب بأوامر مخصصة ونحن على دراية جيدة في السوقفريقنا الفني المهني يضمن خدمة شاملة من البداية إلى النهاية، مدعومة من قبل موظفينا المتفانين.
