| اسم العلامة التجارية: | LHTi,China |
| رقم الطراز: | أنبوب التيتانيوم |
| الـ MOQ: | 5-10 قطع |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union |
| قدرة الإمداد: | 5000 قطعة شهريا |

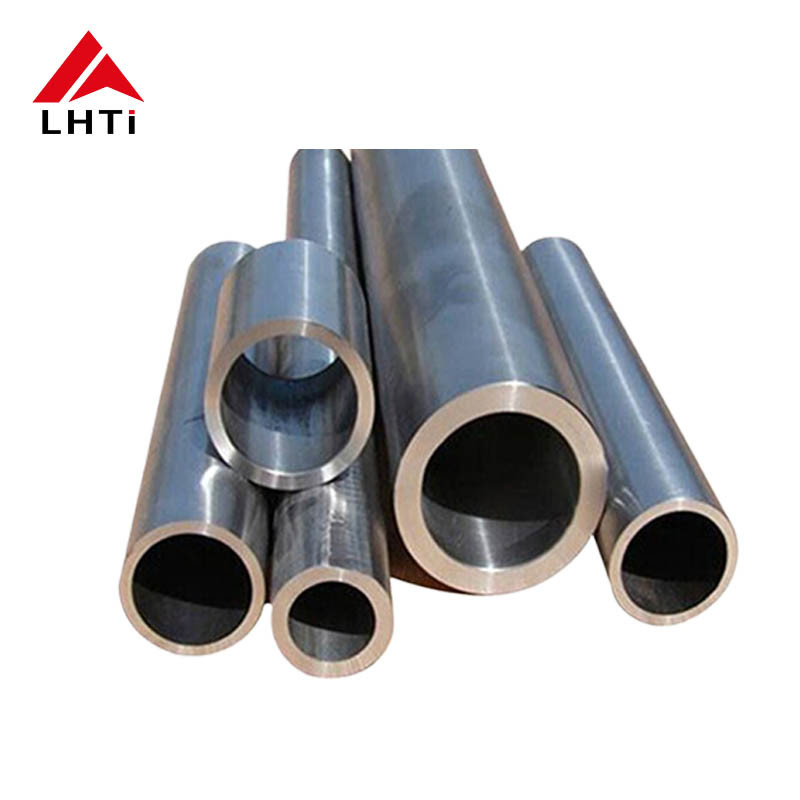

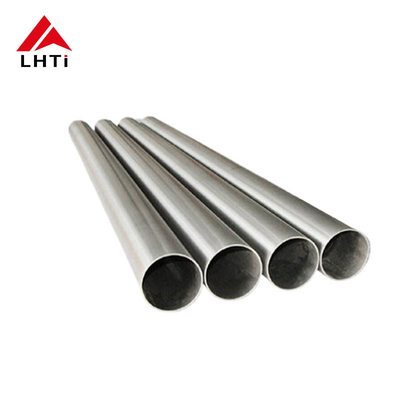

أنابيب التيتانيوم الخالية من اللحم الصف 5 ASTM B338 أنابيب التيتانيوم لمكونات الطيران والفضاء
إدخال أنبوب التيتانيوم الخالي من اللحام:
التيتانيوم هو في الواقع سبيكة متعددة الاستخدامات تتراوح من الأجهزة الطبية إلى الهندسة الجوية.والنحاس لإنشاء درجات مختلفة مصممة لأغراض محددةتتوفر أنابيب التيتانيوم الخالية من الخيط في درجات تتراوح من 1 إلى 38، اعتمادا على متطلبات المورد.يتم توفير قضبان سبيكة التيتانيوم المنتجة وفقا لمعايير ASTM في ظروف مختلفة لتلبية الاحتياجات الصناعية المتنوعة.
أنابيب التيتانيوم تجمع بين الخصائص الاستثنائية للتيتانيوم مع تنوع الأشكال المعدنية الأسطوانيةيتم تفضيلها لصلابتها وخفة الوزنمقاومة التآكل تمتد إلى البيئات القاسية مثل مياه البحر والكلور. الأنابيب، وهي مكون أسطواني متوفر في مختلف الأقطار والأطوال،يخدم تطبيقات متنوعة بسبب بنيته المجوفة.
أنابيب التيتانيوم السلس هي مكونات متخصصة للغاية مصنوعة من التيتانيوم، المعدن المقاوم للتآكل والقوي بشكل استثنائي.ضمان توحيد سمك الجدار وسلامة هيكلية ممتازةيجدون تطبيقات واسعة في الصناعات التي تتطلب مواد عالية الأداء، مثل الطيران والفضاء، ومعالجة الكيماويات، والبيئات البحرية، والأجهزة الطبية.
وتشمل الميزات الرئيسية والفوائد من أنابيب التيتانيوم السامة:
مقاومة التآكل: يظهر التيتانيوم مقاومة ممتازة للتآكل، حتى في البيئات الصعبة، مما يجعله مثاليًا للتطبيقات التي يكون فيها التعرض للمواد التآكلية شائعًا.
نسبة القوة إلى الوزن العالية: توفر أنابيب التيتانيوم السامة قوة مثيرة للإعجاب مع كونها خفيفة الوزن بشكل ملحوظ ، وهو أمر مفيد في مجال الطيران والفضاء وغيرها من التطبيقات الحساسة للوزن.
التوافق البيولوجي: التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعله مناسبًا للزرع الطبي والأدوات الجراحية حيث التوافق مع جسم الإنسان أمر حاسم.
مقاومة الحرارة والبرد: هذه الأنابيب يمكن أن تتحمل درجات الحرارة القصوى ، سواء عالية أو منخفضة ، دون المساس بخصائصها الميكانيكية ، مما يجعلها متعددة الاستخدامات في ظروف تشغيل مختلفة.
التصنيع بدون خيوط: يتم إنتاج الأنابيب بدون خيوط لحام ، مما يضمن سلامة هيكلية متفوقة ويقلل من خطر التسرب أو الفشل مقارنة بالبدائل المطاومة.
مواصفات قابلة للتخصيص: يمكن تخصيصها لتلبية متطلبات محددة من حيث الأبعاد وسماكة الجدار والتسامحات ، مما يضمن إمكانية تلبية احتياجات التطبيق الدقيقة.
أنابيب التيتانيوم الخالية من اللحام من الدرجة 5 التي تتوافق مع معايير ASTM B338 مطلوبة للغاية لخصائصها الاستثنائية في التطبيقات المتطلبة.يحدد ASTM B338 أنابيب التيتانيوم وسبائك التيتانيوم غير الملحومة والملحومة المناسبة للمبادلات الحرارية والتطبيقات الصناعية الأخرى حيث مقاومة التآكل، قوة عالية، ومقاومة الحرارة أمر بالغ الأهمية.
التيتانيوم من الدرجة الخامسة، المعروف أيضاً باسم Ti-6Al-4V هو سبيكة تحتوي على 6% من الألومنيوم و 4% من الفاناديوم. هذا السبيكة توفر مزيجاً ملحوظاً من القوة، الخفيفة الوزن، مقاومة التآكلو التوافق البيولوجي، مما يجعلها متعددة الاستخدامات في مختلف الصناعات. أنابيب بلا خيوط المصنعة إلى ASTM B338 تضمن جودة موحدة، ودقة الأبعاد،والخصائص الميكانيكية المتسقة اللازمة للتطبيقات الحرجة مثل مكونات الطيرانمعدات المعالجة الكيميائية والبيئات البحرية.
يتم تصنيع هذه الأنابيب من خلال عمليات الدقة لتلبية المتطلبات الصارمة لمعالجة الحرارة، والصفاء السطحي، والخصائص الميكانيكية،ضمان أدائها بشكل موثوق في ظروف شديدةسواء كانت تستخدم في المكونات الهيكلية أو أنظمة مبادلة الحرارة المعقدة، توفر الأنابيب السلسة من الدرجة 5 متانة وطول العمر،تلبية المعايير الصارمة المتوقعة في التطبيقات الصناعية الحديثة.
مزايا الدرجة الخامسة من التيتانيوم
قوة عالية: تيتانيوم الدرجة 5 مشهور بنسبة قوته إلى وزنه المثيرة للإعجاب. إنه أقوى بكثير من التيتانيوم النقي التجاري بينما لا يزال خفيفًا نسبيًا.هذا يجعلها مثالية للتطبيقات حيث توفير القوة والوزن أمر بالغ الأهمية، مثل مكونات الطيران
مقاومة التآكل: مثل جميع سبائك التيتانيوم ، يظهر التيتانيوم من الدرجة 5 مقاومة ممتازة للتآكل ، خاصة في البيئات التي يوجد فيها الماء المالح والأحماض والمواد التآكلية الأخرى.هذه الخاصية تضمن طول العمر والموثوقية في الظروف القاسية.
التوافق البيولوجي: التيتانيوم من الدرجة الخامسة متوافق بيولوجيًا، مما يعني أنه غير سام ولا يرفضه الجسم البشري. وهذا يجعله مناسبًا للزرع الطبي،بما في ذلك زراعة العظام وتطبيقات الأسنان.
مقاومة الحرارة: تحتفظ الدرجة 5 من التيتانيوم بخصائصها الميكانيكية عند درجات حرارة مرتفعة ، تصل إلى حوالي 400-500 درجة مئوية (752-932 درجة فهرنهايت).هذه الاستقرار الحراري يجعلها مناسبة للتطبيقات في بيئات ذات درجات حرارة عاليةمثل توربينات الغاز
قابلية اللحام: الصف 5 من التيتانيوم سهل اللحام بشكل عام باستخدام تقنيات مناسبة لسبائك التيتانيوم.هذا يسمح بتصنيع الهياكل والمكونات المعقدة دون المساس بقوتها أو مقاومة التآكل.
التنوع: نظرًا لمزيج قوته، وطبيعته الخفيفة الوزن، ومقاومته للتآكل، والتوافق البيولوجي، يجد التيتانيوم من الدرجة 5 تطبيقات في مجموعة واسعة من الصناعات.وتشمل هذه الصناعات الطيرانالصناعات الطبية والبحرية والسيارات والمعدات الرياضية والتصنيع الصناعي
قابلية تصنيع جيدة: يمكن معالجة وتصنيع التيتانيوم من الدرجة 5 باستخدام التقنيات التقليدية المناسبة لسبائك التيتانيوم.هذا يسمح لإنتاج أجزاء معقدة ومكونات لمواصفات دقيقة.
| المعيار | ASTM، AISI، GB، JIS، طلبات العملاء المتاحة |
| الحجم | الأنابيب المستديرة: OD: 16-119mm أو مخصصة |
| سمك | 0.25 ملم - 3.0 ملم |
| الطول | 6 أمتار أو حسب طلب العملاء |
| العينة | العينة المجانية متوفرة، ولكن يجب أن تدفع الشحن من قبل |
|
التسامح
|
القطر الخارجي: ±0.2mm سمك: ± 0.05mm الطول: ± 0.5 ملم |
| النهايات | في النهاية العادية أو النهايات المزدوجة أو حسب متطلباتك |
| العلامة | يتم وضع علامة على الأنابيب على النحو التالي: القياسية، الدرجة، OD، السماكة، الطول، الحرارة رقم. (أو وفقا لطلب العميل). |
|---|---|
| نوع خط اللحام | ERW (إلحام المقاومة الكهربائية) |
| الانتهاء |
أ. مطهر ب. البراقة #400، المرآة #600 - #1000 D. حبوب الخشب ج. مطبوخة E. المنهج، الخيوط |
| النموذج | منحني، مجوف، هيدروليكي، LSAW، الغلاية، الأنابيب المستقيمة، الملفوفة الأنابيب، مستديرة، مستطيلة، مربعة الخ |
| النهاية | النهاية العادمة، النهاية المزدوجة، الأنبوب المزدوج |
| التطبيق | الديكورات، البناء، صناعة الأغذية، الخ |
| الشهادة | ISO، SGS |
| حجم الأنابيب المستطيلة | 10*30, 10*40, 10*50, 20*10, 23*11, 24*12, 25*13, 28*25, 28*13, 29*14, 30*15, 30*20, 30*22, 34*22, 36*23, 50*25, 60*30, 75*45, 95*45 ملم |
| سمك | 0 بالضبط25028032037041051061071091، 1.11، 1.15, 1.41 ملم |
| خدمة القيمة المضافة | رسم وتوسيع حسب الحاجة الحجم والطول ، البولندية (الكهربائية والتجارية) المطحنة والمخلل الانحناء ، الماكينات وغيرها. |
| حجم الأنابيب المستديرة | 16، 17، 18، 19، 20، 21، 22، 23، 25، 28، 31.8، 35 ، 36 ، 381، 48، 50.8، 60 ، 635، 76.2، 89, 101, 114 مم |
| حجم الأنابيب المربعة | 17، 18، 19، 20، 21، 22، 23، 24، 25، 28، 30، 36، 38، 50 مم |
| الطول | 6 أمتار أو حسب طلب العميل |
| الاختبار | طيفي القراءة المباشرة، آلة الاختبار الهيدروستاتيكي، كاشف الأشعة السينية، كاشف عيوب التراسونيك UI، كاشف جسيمات مغناطيسية |
| المعدات | آلة الضغط، آلة الانحناء، آلة الدفع، آلة الطحن الكهربائية آلة رمل الرمال، الخ |
| القطر الخارجي | 6.35-219ملم |
| طريقة العملية | الرمز المرسوم، المهروس بحماية النيتروجين، الموجات فوق الصوتية، الشكل التلقائي، الملمع |
| الأصل | أوروبا الغربية / اليابانية / الهندية / الولايات المتحدة الأمريكية / الكورية / الأمريكية / الأوروبية |
| شهادات الاختبار | شهادة اختبار الشركة المصنعة وفقًا لمعيار EN 10204 / 3.1B ، شهادة المواد الخام ، تقرير اختبار الأشعة 100٪ ، تقرير فحص الطرف الثالث |
اختبار جودة أنبوب التيتانيوم:
فالتفتيش والاختبار من أنابيب التيتانيوم أمر بالغ الأهمية لضمان استيفائها لمعايير الجودة والمواصفات الصارمة. وهنا نظرة عامة على الطرق المختلفة المستخدمة عادة:
- نعماختبار بالموجات فوق الصوتية (UT):
اختبار التيار الدوامي (ET):
اختبار الإشعال:
الاختبار الهيدروستاتيكي:
- نعماختبار التسطيح:
التفتيش البصري للسطح
فحص الأبعاد:
فحص خصائص السحب:
تحليل العناصر الكيميائية:
ضمان الجودة والامتثال:
| الحائط | الأحجام (مبالغ في الوزن) |
|---|---|
| .010 | 1/16 "، 1/8 "، 3/16 " |
| .020 | 1/16 "، 1/8 "، 3/16 "، 1/4 "، 5/16 "، 3/8 " |
| .012 | 1/8 " |
| .016 | 1/8 "، 3/16 " |
| .028 | 1/8 " ، 3/16 " ، 1/4 " ، 5/16 " ، 3/8 " ، 1/2 " ، 3/4 " ، 1" ، 1 1/2 " ، 2" |
| .035 | 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 ", 7/16 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 " |
| .049 | 3/16 ", 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1 1/8 ", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 " |
| .065 | 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 3/4 ", 2 ", 2 1/2 ", 3 " |
| .083 | 1/4 ", 3/8 ", 1/2 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 7/8 ", 2", 2 1/2 ", 3" |
| .095 | 1/2 "، 5/8 "، 1 "، 1 1/4 "، 1 1/2 "، 2 |
| .109 | نصف بوصة ، ثلاثة أرباع بوصة ، واحد ، واحد ، أربعة ، واحد ، نصف ، اثنان |
| .120 | 1/2 "، 5/8 "، 3/4 "، 7/8 "، 1" ، 1 1/4 "، 1 1/2 "، 2" ، 2 1/4 "، 2 1/2 "، 3" |
| .125 | 3/4 " ، 1" ، 1 1/4 " ، 1 1/2 " ، 2" ، 3" ، 3 1/4 " |
| .134 | 1" |
| .250 | 3" |
| .375 | 3 1/2 " |
عملية إنتاج أنابيب التيتانيوم:
تتضمن عملية إنتاج أنابيب التيتانيوم عدة خطوات رئيسية لضمان الجودة والدقة والإمكانية للاستخدامات المختلفة. إليك لمحة عامة عن العملية النموذجية:
اختيار المواد الخام: يبدأ التيتانيوم كإسفنج التيتانيوم ، والذي يتم إنتاجه من خلال عملية كرول أو عملية هانتر.يتم بعد ذلك صهر الإسفنج إلى البلاطات أو البلاطات من نوع التيتانيوم المطلوب (eالدرجة الأولى، الدرجة الثانية، الدرجة الخامسة).
تشكيل الأنابيب: هناك عدة طرق لتشكيل أنابيب التيتانيوم:
المعالجة الحرارية: بعد تشكيل، غالبا ما تخضع أنابيب التيتانيوم لعلاج حرارة لتحسين الخصائص الميكانيكية، مثل القوة والمرونة،ولتخفيف الضغوطات التي يتم إدخالها أثناء التشكيل أو اللحام.
الرسم البارد (اختياري): يشتمل الرسم البارد على سحب أنبوب التيتانيوم من خلال سلسلة من الطلاءات لتقليل قطره وتحقيق أبعاد دقيقة. يمكن أن تحسن هذه العملية التشطيب السطحي ،التسامح، والخصائص الميكانيكية.
المعالجة السطحية: أنابيب التيتانيوم يمكن أن تخضع لعلاجات السطح مثل التلميع، المخلل،أو التخفيف لتعزيز مقاومة التآكل أو تحقيق التشطيبات السطحية المحددة المطلوبة من قبل التطبيق.
مراقبة الجودة: في جميع مراحل عملية الإنتاج، تكون تدابير مراقبة الجودة حاسمة.ويشمل ذلك أساليب الاختبار غير المدمرة (NDT) مثل الاختبار بالموجات فوق الصوتية أو الاختبار بالتيار الدوامي للكشف عن العيوب أو ضمان توحيد سمك الجدار.
التفتيش النهائي والشهادة: قبل التعبئة والشحن ، يتم فحص أنابيب التيتانيوم بدقة للتأكد من استيفائها لمعايير الصناعة (على سبيل المثال ، ASTM B338 للأنابيب السامة).يتم إصدار الشهادات للتحقق من تكوين المواد، الخصائص الميكانيكية، والامتثال لمواصفات العملاء.
التعبئة والشحن: أخيرا، يتم تعبئة أنابيب التيتانيوم بعناية لحمايتها من التلف أثناء النقل. اعتمادا على التطبيق، يمكن شحن الأنابيب في حزم، صناديق،أو معبأة بشكل فردي لضمان وصولها في حالة مثالية.
