تفاصيل المنتج
مكان المنشأ: باوجى ، شنشى ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001,CE,etc
رقم الموديل: زلاجة على شاشة
شروط الدفع والشحن
الحد الأدنى لكمية: 5 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: علبة من الخشب المقاوم للطائرات أو منصة، أو حسب متطلباتك
وقت التسليم: حوالي 5-15 أيام للتسليم
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار المنتج: |
EN1092-01 التيتانيوم الزحلق على الشريط |
المعيار: |
الـ ASME B16.5، ASME B16.47، EN 1092 ، DIN ، JIS |
نوع شفة: |
لحام الرقبة ، الزلاجة ، العمى ، الحامض المقبس ، الخيوط |
الحجم: |
نصف بوصة إلى 24 بوصة |
تصنيف الضغط: |
بي ان 6 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معالجة السطح: |
المخلل، رمل التفجير، التدحرج التفجير، الغلفين، اختفى |
أنواع الوجه: |
الوجه المرتفع، الوجه المسطح، المفصل الدائري، الوجه المفصلي |
المواد: |
الصف الثاني الصف الخامس الصف السابع الصف الثاني عشر وما إلى ذلك. |
طلب: |
البترول ، الكيمياء ، الطاقة ، الغاز ، المعادن ، بناء السفن ، البناء ، إلخ. |
معيار المنتج: |
EN1092-01 التيتانيوم الزحلق على الشريط |
المعيار: |
الـ ASME B16.5، ASME B16.47، EN 1092 ، DIN ، JIS |
نوع شفة: |
لحام الرقبة ، الزلاجة ، العمى ، الحامض المقبس ، الخيوط |
الحجم: |
نصف بوصة إلى 24 بوصة |
تصنيف الضغط: |
بي ان 6 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معالجة السطح: |
المخلل، رمل التفجير، التدحرج التفجير، الغلفين، اختفى |
أنواع الوجه: |
الوجه المرتفع، الوجه المسطح، المفصل الدائري، الوجه المفصلي |
المواد: |
الصف الثاني الصف الخامس الصف السابع الصف الثاني عشر وما إلى ذلك. |
طلب: |
البترول ، الكيمياء ، الطاقة ، الغاز ، المعادن ، بناء السفن ، البناء ، إلخ. |

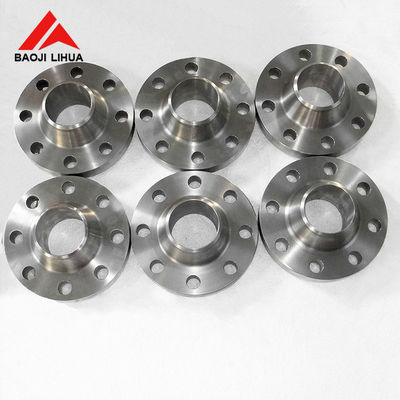

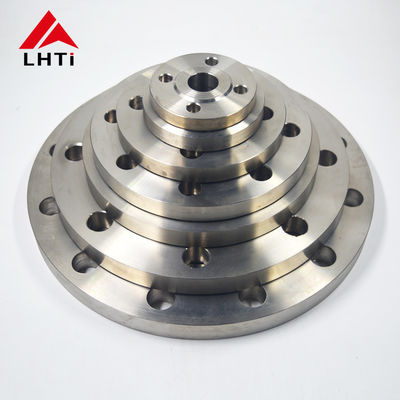

EN1092-01 RF SO Hubbed Slip On Flange Gr2 Gr5 Gr7 Titanium Slip On Flange PN 6 وجه مرتفع SORF لصناعة الكيمياء
1.منتج مقدمة من EN1092-01 التيتانيوم هوبد الزحف على شاشة
شرائح من التيتانيوم،المصنوعة من سبائك التيتانيوم، تُقدّر كثيراً في مختلف الصناعات بسبب خصائصها الاستثنائية. هذه الاطراف معروفة بمقاومتها الممتازة للتآكل،نسبة قوة عالية إلى الوزنفهي تتفوق في البيئات القاسية حيث التآكل الكيميائي هو مصدر قلق، مما يجعلها لا غنى عنها في الصناعات مثل البترول،وغيرها التي تتطلب أداء مادة قوية
اللوحة المنزلقة ذات المقبس من التيتانيوم EN1092-01تم تصميمه ليتوافق مع المعايير الأوروبية لأبعاد الشبكة والمواد والأداء. هنا مقدمة مفصلة لميزاتها الرئيسية والفوائد:
EN1092-01 الامتثال للمعيار:هذا الاطار يتوافق مع معيار EN1092-01، الذي يحدد الأبعاد والتسامحات والمواد والمتطلبات التقنية للاطارات في الصناعات الأوروبية.الامتثال يضمن التشغيل المشترك والتوافق مع المكونات الأخرى من معيار EN1092-01.
تصميم هوبد:يحتوي الجهاز المزلق المزلق على قسم مرتفع (الجذع) على وجه الجهاز ، والذي يخدم لتعزيز الاتصال بين الجهاز والأنبوب.كما يوفر المحور مساحة سطح لحام إضافية، وتعزيز قوة وموثوقية المفصل.
بناء التيتانيوم:تم اختيار التيتانيوم لمقاومته الاستثنائية للتآكل، مما يجعله مناسبًا لمجموعة واسعة من التطبيقات الصناعية حيث المقاومة للأحماض،وبيئات أخرى تآكل أمر حاسمتتوافق البيولوجية للتيتانيوم تجعله مناسبًا للصناعات مثل الصيدلة ومعالجة الأغذية.
نسبة القوة إلى الوزن العالية:يقدم التيتانيوم نسبة عالية من القوة إلى الوزن ، مما يوفر أداءً قويًا مع تقليل الوزن الإجمالي لمجموعة اللحاء.هذه الخاصية مفيدة في التطبيقات التي يكون فيها خفض الوزن أمرًا حاسمًا، مثل بيئات الطيران والفضاء والبحر.
مقاومة الحرارة:يحافظ التيتانيوم على خصائصه الميكانيكية ومقاومته للتآكل عند درجات حرارة مرتفعة ، مما يجعله مناسبًا للتطبيقات التي تنطوي على درجات حرارة عالية ودورة حرارية.
2الصفوف من EN1092-01 التيتانيوم Hubbed Slip On Flange
الدرجة 1 من التيتانيوم:المعروف بمرونته العالية، التيتانيوم من الدرجة 1 هو الأكثر ليونة وأكثر قابلية للتشكيل من بين جميع درجات التيتانيوم النقية التجارية.يستخدم في الغالب في التطبيقات التي تتطلب مقاومة تآكل متفوقة في البيئات مثل صناعة المعالجة الكيميائية.
الدرجة الثانية من التيتانيوم:هذا هو نوع التيتانيوم الأكثر استخدامًا. إنه يوفر توازنًا جيدًا بين القوة والمرونة ، مع مقاومة التآكل الممتازة. يتم استخدامه في مجموعة واسعة من التطبيقات ،بما في ذلك الستائر لنظم الأنابيب.
الصف 5 التيتانيوم (Ti 6Al-4V):هذه هي الدرجة المسربة والأكثر استخدامًا من جميع سبائك التيتانيوم. إنها تزيد بشكل ملحوظ من قوة الاطراف مقارنة بدرجات التيتانيوم النقي.يستخدم التيتانيوم من الدرجة 5 في التطبيقات عالية القوة حيث يتطلب كل من مقاومة الحرارة والآكل.
الدرجة 7 من التيتانيوم:يحتوي هذا الصنف على قدرة ممتازة على اللحام والتصنيع ، ويشمل البالاديوم لمقاومة التآكل المحسنة ، وخاصة ضد الأحماض المقللة والهجوم المحلي في الهاليدات الساخنة.
الدرجة 12 من التيتانيوم:هذه الدرجة توفر مقاومة حرارية وقوة متزايدة مقارنة بالدرجات النقية التجارية الأخرى. كما أنها تحافظ على قابلية جيدة لللحام ومقاومة للتآكل.
الصف 23 التيتانيوم (Ti 6Al-4V ELI):هذه الدرجة مشابهة للدرجة 5 ولكن لديها أجزاء متداخلة منخفضة للغاية (ELI) ، مما يجعلها مفضلة لارتفاع صلابة الكسر وتحسين اللون.غالبا ما تستخدم في التطبيقات الطبية وكذلك مناسبة للشفرات في الحالات الحرجة، تطبيقات عالية الجودة.
3.المواصفات الخاصة بـ EN1092-01 التيتانيوم Hubbed Slip On Flange
| DN | أنبوب OD، A | خارج الماسة، د | قطر دائرة البولت، K | شريحة ثقب المسامير، L | عدد المسامير | قطر الوجه المرتفع، د | ارتفاع الوجه المرفوع، f1 | سمك الشريط، C | طول اللحاء، H | قطر الرقبة ، N | نصف قطر الزوايا، r | قطر الحفر،B | |||
| السلسلة الأولى | سلسلة الثانية | السلسلة الأولى | سلسلة الثانية | السلسلة الأولى | سلسلة الثانية | ||||||||||
| 10 | 17.2 | 14 | 75 | 50 | 11 | 4 | 35 | 2 | 12 | 20 | 25 | 4 | 18 | 15 | |
| 15 | 21.3 | 18 | 80 | 55 | 11 | 4 | 40 | 2 | 12 | 20 | 30 | 4 | 22 | 19 | |
| 20 | 26.9 | 25 | 90 | 65 | 11 | 4 | 50 | 2 | 14 | 24 | 40 | 4 | 27.5 | 26 | |
| 25 | 33.7 | 32 | 100 | 75 | 11 | 4 | 60 | 2 | 14 | 24 | 50 | 4 | 34.5 | 33 | |
| 32 | 42.4 | 38 | 120 | 90 | 14 | 4 | 70 | 2 | 14 | 26 | 60 | 6 | 43.5 | 39 | |
| 40 | 48.3 | 45 | 130 | 100 | 14 | 4 | 80 | 3 | 14 | 26 | 70 | 6 | 49.5 | 46 | |
| 50 | 60.3 | 57 | 140 | 110 | 14 | 4 | 90 | 3 | 14 | 28 | 80 | 6 | 61.5 | 59 | |
| 65 | 76.1 | 79 | 160 | 130 | 14 | 4 | 110 | 3 | 14 | 32 | 100 | 6 | 77.5 | 78 | |
| 80 | 88.9 | 89 | 190 | 150 | 18 | 4 | 128 | 3 | 16 | 34 | 110 | 8 | 90.5 | 91 | |
| 100 | 114.3 | 108 | 210 | 170 | 18 | 4 | 148 | 3 | 16 | 40 | 130 | 8 | 116 | 110 | |
| 125 | 139.7 | 133 | 240 | 200 | 18 | 8 | 178 | 3 | 18 | 44 | 160 | 8 | 141.5 | 135 | |
| 150 | 168.3 | 159 | 265 | 225 | 18 | 8 | 202 | 3 | 18 | 44 | 185 | 10 | 170.5 | 161 | |
| 200 | 219.1 | 219 | 320 | 280 | 18 | 8 | 258 | 3 | 20 | 44 | 240 | 10 | 221.5 | 222 | |
| 250 | 273 | 273 | 375 | 335 | 18 | 12 | 312 | 3 | 22 | 44 | 295 | 12 | 276.5 | 276 | |
| 300 | 323.9 | 325 | 440 | 395 | 22 | 12 | 365 | 4 | 22 | 44 | 355 | ||||
4مزايا EN1092-01 التيتانيوم Hubbed Slip على الاطراف:
توفر شرائح التيتانيوم المنزلقة العديد من المزايا التي تجعلها مناسبة للغاية لمختلف التطبيقات الصناعية:
مقاومة التآكل:التيتانيوم مشهور بمقاومته الاستثنائية للتآكل، وخاصة في البيئات العدوانية مثل مياه البحر والأحماض والكلوريدات.هذه الخاصية تضمن طول العمر والموثوقية في البيئات الصناعية التآكلية حيث قد تفشل المواد التقليدية.
نسبة القوة إلى الوزن العالية:يتمتع التيتانيوم بنسبة قوة/وزن متفوقة مقارنة بالصلب والعديد من المعادن الأخرى.هذه الخصائص تسمح للشرائح الزلقة من التيتانيوم بتوفير أداء قوي مع كونها خفيفة الوزنإنه مفيد بشكل خاص في التطبيقات التي يكون فيها خفض الوزن أمرًا حاسمًا ، مثل صناعات الطيران والفضاء والبحرية.
مقاومة الحرارة العالية:يحافظ التيتانيوم على خصائصه الميكانيكية ومقاومته للتآكل عند درجات حرارة مرتفعة ، تصل إلى حوالي 600 درجة مئوية (1112 درجة فهرنهايت) ، اعتمادًا على الصف.هذا يجعل منافذ التيتانيوم المنزلق مناسبة للتطبيقات التي تنطوي على درجات حرارة عالية، مثل المعالجة الكيميائية وتوليد الطاقة الحرارية.
التوافق الحيوي:التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعله مناسبًا للاستخدام في الصناعات مثل الأدوية ومعالجة الأغذية والأجهزة الطبية حيث تكون نقاء المنتج وسلامته أمرًا أساسيًا.
انخفاض الحرارةالتيتانيوم له معامل توسع حراري منخفض مقارنة بالصلب ، مما يمكن أن يقلل من خطر التسرب والفشل في أنظمة الأنابيب بسبب اختلاف درجات الحرارة.
طول العمر والمتانةالتيتانيوم معروف بمتانته الممتازة ومقاومته للتدهور بمرور الوقت ، مما يضمن عمر خدمة أطول وتخفيض تكاليف الصيانة مقارنة بالمواد الأخرى.
سهولة التصنيع:يمكن بسهولة معالجة التيتانيوم ، واللحام ، وتشكيلها إلى أشكال معقدة ، مما يسمح بتصميمات وتكوينات مخصصة لتلبية متطلبات المشروع المحددة.
غير مغناطيسية وغير ذات شرارة:التيتانيوم غير مغناطيسي ولا يمتلك الشرارة، مما يجعله مناسبًا للتطبيقات التي تكون فيها هذه الخصائص مفيدة.مثل في المعدات الإلكترونية الحساسة أو البيئات ذات المخاطر الانفجارية.
التوافق البيئي:التيتانيوم صديق للبيئة بسبب مقاومة التآكل وطول العمر وقدرته على إعادة التدوير ، مما يقلل من تأثيره البيئي على مدار دورة حياته.
5. عملية إنتاج EN1092-01 التيتانيوم Hubbed الزحف على الاطراف:
اختيار المواد:
سبيكة التيتانيوم: تبدأ العملية باختيار سبيكة التيتانيوم المناسبة بناءً على متطلبات التطبيق. وتشمل السبيكات الشائعة الدرجة 2 (Ti-CP) والدرجة 5 (Ti-6Al-4V) والدرجة 7 (Ti-0.15Pd)، تم اختيارهم لخصائصهم الميكانيكية المحددة ومقاومة التآكل وخصائص أخرى ذات صلة.
قطع وتشكيل:
تحضير المواد الخام: يتم قطع شرائح أو قضبان التيتانيوم إلى أطوال مناسبة بناءً على أبعاد الشريط المطلوبة.
التصنيع أو التدحرج: يتم تسخين مادة التيتانيوم إلى درجة حرارة مثالية وتشكيلها باستخدام تقنيات التصنيع أو التدحرج لتشكيل الفراغات البدائية.هذا يشمل تشكيل الرقبة و وجه اللحاء.
التصنيع:
التدوير والطحن: تخضع قطع التيتانيوم الصلبة أو المطاطية لعمليات معالجة دقيقة.وهذا يشمل التحويل لتحقيق القطر الخارجي المطلوب (OD) والطحن لإنشاء وجه اللحاء (الوجه المرفوع)، وجه مسطح، أو مرفق من نوع الحلقة حسب مواصفات ASME B16.5).
الحفر: يتم حفر الثقوب في الجهاز لضمان التوافق السليم مع أنابيب الاتصال.
تحضير لحام:
التشذيب: يتم تشذيب أطراف شرف عنق اللحام ، وخاصة المنطقة التي تتصل بها بالأنابيب ، لتسهيل اللحام. يضمن التشذيب المناسب مفاصل لحام قوية وتصميم فعال.
الحامية:
عملية اللحام: عادة ما يتم لحام شظايا رقبة اللحام من التيتانيوم باستخدام لحام TIG (غاز التونغستين غير فعال) أو أساليب مماثلة مناسبة للسبائك التيتانيوم.يتم التلحيم بعناية للحفاظ على جو محمي (الأرجون أو الهيليوم) لمنع التلوث والأكسدةوالذي قد يضعف مقاومة التيتانيوم للتآكل
تفتيش اللحام: يشمل التفتيش بعد اللحام طرق الاختبار غير المدمر (NDT) مثل اختبار اختراق الصبغة أو اختبار الموجات فوق الصوتية للتحقق من سلامة اللحام.
المعالجة الحرارية (إن لزم الأمر):
التسخين: اعتمادًا على سبيكة التيتانيوم والمتطلبات المحددة ، يمكن تطبيق المعالجة الحرارية للتسخين أو تخفيف التوتر لتحسين خصائص المواد وتقليل التوترات المتبقية.
الفحص النهائي والاختبار:
فحص الأبعاد: يخضع كل شفرة عنق اللحام لفحوصات قياسية صارمة لضمان استيفائها للتسامحات والمواصفات الدقيقة ، بما في ذلك تلك التي حددتها ASME B16.5.
التفتيش البصري والسطحي: التفتيش البصري يضمن عدم وجود عيوب أو عيوب سطحية يمكن أن تؤثر على الأداء أو النزاهة.
اختبار الضغط: يمكن إجراء اختبار الضغط الهيدروستاتيكي أو النيوماتيكي للتحقق من سلامة الضغط ومقاومة التسرب للشريحة في ظل الظروف المحددة.
المعالجة السطحية والتشطيب:
طلاء السطح: اعتمادًا على التطبيق ، يمكن تطبيق معالجات السطح مثل التخفيف أو التجفيف لتعزيز مقاومة التآكل أو تحسين التشطيب السطحي.
العلامة والتحديد: يتم وضع علامة على كل فليانج مع معلومات أساسية مثل نوع المواد والحجم ودرجة الضغط وتعريف الشركة المصنعة للتتبع.
التعبئة والشحن:
بمجرد الانتهاء من الفحوصات والاختبارات بشكل مرض، يتم تعبئة شرائح عنق التيتانيوم بحذر لمنع التلف أثناء النقل والتخزين.ثم يتم شحنها إلى العملاء أو مراكز التوزيع.
6تطبيقات EN1092-01 الحواف المنزلقة على الحواف:
توجد تطبيقات للشريحة المنسدلة من التيتانيوم EN1092-01 في مختلف الصناعات حيث تكون خصائصها المحددة ومزايا التصميم مفيدة. فيما يلي بعض التطبيقات الشائعة:
المعالجة الكيميائية: مقاومة التيتانيوم للتآكل تجعل EN1092-01 التيتانيوم محفوفة بالشفرات المنزلقة مثالية للتعامل مع المواد الكيميائية والحمضات التآكلية في مصانع المعالجة الكيميائية.تستخدم في الأنابيب، المفاعلات، وخزانات التخزين حيث مقاومة الهجوم الكيميائي أمر بالغ الأهمية.
صناعة النفط والغاز: في منصات البحار والمصافي، وخطوط الأنابيب، يتم استخدام هذه الاطراف بسبب قدرة التيتانيوم على مقاومة مياه البحر، والهيدروكربونات،والظروف البيئية القاسية دون تآكلتستخدم في أنظمة الأنابيب ومبادلات الحرارة وأوعية الضغط.
الفضاء الجوي: يجعل وزن التيتانيوم الخفيف ونسبة القوة إلى الوزن العالية EN1092-01 طلاء التيتانيوم المنحني المناسب لتطبيقات الفضاء الجوي. يتم استخدامه في الأنظمة الهيدروليكية للطائرات ،خطوط الوقود، والمكونات الهيكلية حيث انخفاض الوزن والمتانة ضرورية.
صناعة الملاحة البحرية: تقاوم شرائح التيتانيوم تآكل مياه البحر، مما يجعلها ذات قيمة في التطبيقات البحرية. يتم استخدامها في بناء السفن لنظم الأنابيب، ومحطات تحلية مياه البحر،والمنصات البحرية حيث مقاومة التآكل أمر حاسم.
المعدات الطبية:التوافق البيولوجي للتيتانيوم يجعله مناسبًا للتطبيقات الطبية مثل معدات معالجة الأدوية وأنظمة توصيل الغازات الطبية حيث تكون نقاء المنتج وسلامته أمرًا أساسيًا.
صناعة المواد الغذائية والمشروبات: إن عجز التيتانيوم ومقاومته للتآكل يجعله مناسبًا للتعامل مع المنتجات الغذائية والمشروبات.EN1092-01 تستخدم الأطراف المنزلقة ذات المقبس من التيتانيوم في معدات المعالجة، خزانات التخزين، وأنظمة الأنابيب في مصانع معالجة الأغذية.
توليد الكهرباء: تستخدم هذه الأطراف في محطات توليد الكهرباء ، بما في ذلك المنشآت النووية والوقود الأحفوري ، حيث تتعرض لدرجات حرارة عالية وبيئات تآكل.قدرة التيتانيوم على الحفاظ على خصائصه في درجات حرارة مرتفعة تجعله مناسبًا لهذه التطبيقات.
حماية البيئة: مقاومة التيتانيوم للتآكل والمواد الكيميائية تجعله مفيدًا في تطبيقات حماية البيئة مثل محطات معالجة مياه الصرف الصحي وأنظمة مكافحة التلوث.
