تفاصيل المنتج
مكان المنشأ: باوجى ، شنشى ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001,CE,etc
رقم الموديل: زحف على شاشة التيتانيوم
شروط الدفع والشحن
الحد الأدنى لكمية: 5 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: علبة من الخشب المقاوم للطائرات أو منصة، أو حسب متطلباتك
وقت التسليم: حوالي 5-15 أيام للتسليم
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار المنتج: |
ASME B16.5 التيتانيوم الزحف على اللحاء |
المعيار: |
الـ ASME B16.5، ASME B16.47، EN 1092 ، DIN ، JIS |
نوع شفة: |
لحام الرقبة ، الزلاجة ، العمى ، الحامض المقبس ، الخيوط |
الحجم: |
نصف بوصة إلى 24 بوصة |
تصنيف الضغط: |
فئة 600 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معالجة السطح: |
المخلل، رمل التفجير، التدحرج التفجير، الغلفين، اختفى |
أنواع الوجه: |
الوجه المرتفع، الوجه المسطح، المفصل الدائري، الوجه المفصلي |
المواد: |
Gr1 Gr2 Gr5 Gr7 Gr12 إلخ. |
طلب: |
البترول ، الكيمياء ، الطاقة ، الغاز ، المعادن ، بناء السفن ، البناء ، إلخ. |
معيار المنتج: |
ASME B16.5 التيتانيوم الزحف على اللحاء |
المعيار: |
الـ ASME B16.5، ASME B16.47، EN 1092 ، DIN ، JIS |
نوع شفة: |
لحام الرقبة ، الزلاجة ، العمى ، الحامض المقبس ، الخيوط |
الحجم: |
نصف بوصة إلى 24 بوصة |
تصنيف الضغط: |
فئة 600 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معالجة السطح: |
المخلل، رمل التفجير، التدحرج التفجير، الغلفين، اختفى |
أنواع الوجه: |
الوجه المرتفع، الوجه المسطح، المفصل الدائري، الوجه المفصلي |
المواد: |
Gr1 Gr2 Gr5 Gr7 Gr12 إلخ. |
طلب: |
البترول ، الكيمياء ، الطاقة ، الغاز ، المعادن ، بناء السفن ، البناء ، إلخ. |

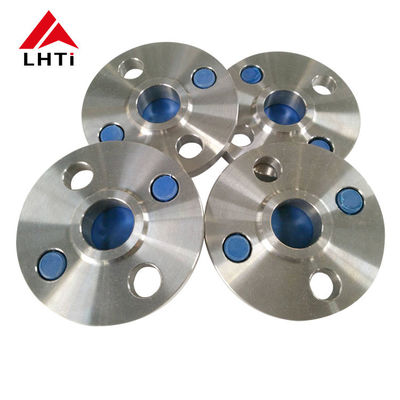

ASME B16.5 الفئة 600 Gr1 Gr2 Gr5 Gr7 التيتانيوم الزحلق على اللحاء رفعت وجه SORF لخدمات إمدادات المياه
1.منتج مقدمة من ASME B16.5 التيتانيوم الزحف على اللحاء
شرائح من التيتانيوم،المصنوعة من سبائك التيتانيوم، تُقدّر كثيراً في مختلف الصناعات بسبب خصائصها الاستثنائية. هذه الاطراف معروفة بمقاومتها الممتازة للتآكل،نسبة قوة عالية إلى الوزنفهي تتفوق في البيئات القاسية حيث التآكل الكيميائي هو مصدر قلق، مما يجعلها لا غنى عنها في الصناعات مثل البترول،وغيرها التي تتطلب أداء مادة قوية
تصنيفات التيتانيوم:
معيار ASME B16.5:
تيتانيوم زلق على شاشة (SORF):
2الصفوف من ASME B16.5 صفيحة التيتانيوم الزحف على فلينج الفئة 600
الصف الثاني من التيتانيوم (Ti-CP):
التركيب: التيتانيوم النقي تجارياً يحتوي على 99.2٪ من التيتانيوم و 0.25٪ من الحديد و 0.3٪ من الأكسجين وكميات ضئيلة من العناصر الأخرى.
الخصائص:
القوة: منخفضة نسبياً مقارنةً بالسبائك؛ أعلى من العديد من الفولاذ ولكن أقل من الصفات اللاصقة من التيتانيوم.
مقاومة التآكل: ممتازة في معظم البيئات، وخاصة ضد الكلوريدات.
قابلية لحام: قابلية لحام جيدة و قابلية تصنيع.
تطبيقات: المعالجة الكيميائية، البيئات البحرية، الزرع الطبي (غير تحمل الحمل) ، والهندسة المعمارية.
التيتانيوم من الصف 5 (Ti-6Al-4V):
تكوين: سبيكة التيتانيوم تحتوي على 90٪ من التيتانيوم و 6٪ من الألومنيوم و 4٪ من الفاناديوم.
الخصائص:
قوة: نسبة قوة إلى وزن ممتازة، متفوقة على التيتانيوم من الدرجة 2.
مقاومة التآكل: مقاومة جيدة للتآكل ، ليست عالية مثل الدرجة 2 ولكن مناسبة للعديد من البيئات.
مقاومة درجات الحرارة: يحافظ على القوة عند درجات الحرارة المرتفعة ، مما يجعله مناسبًا للتطبيقات الجوية والفضاءية عالية الأداء.
تطبيقات: مكونات الطيران (أجزاء الطائرات ومحركات الطائرات النفاثة) ومعدات البحرية والزرع الطبي ومكونات السيارات ومعدات الرياضة.
التيتانيوم من الصف 7 (Ti-0.15Pd):
تكوين: سبيكة من التيتانيوم مع إضافة 0.15٪ من البالاديوم.
الخصائص:
مقاومة التآكل: مقاومة ممتازة للتآكل، وخاصة في البيئات المحدودة.
قابلية لحام: قابلية لحام جيدة ، مناسبة للحام والتصنيع.
قوة: قوة أقل مقارنة بالدرجة 5 ولكن كافية للعديد من التطبيقات.
التطبيقات: المعالجة الكيميائية ومصانع تحلية المياه والبيئات البحرية وغيرها من التطبيقات التي تتطلب تآكلًا أفضل.
3.المواصفات الخاصة بـ ASME B16.5 Calss 600 Titanium Slip On Flange
|
الأنابيب |
بيانات الشبكة |
المركز |
وجه مرفوع |
بيانات الحفر |
الوزن |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
الحجم الاسمي للأنابيب
|
أ | ب | ج | د | F | G | هـ | أنا | ج |
كغ/قطعة
|
|
|
قطر خارجية |
القطر الكلي |
القطر الداخلي |
سمك الشريط دقيقة |
الطول الإجمالي |
قطر المحور |
قطر الوجه |
عدد الثقوب |
قطر ثقب المسامير |
قطر دائرة الثقوب |
||
|
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
|||
| نصف | 0.840 21.30 | 3.750 9530 | 0.880 22.40 | 0.560 1420 | 0.880 22.40 | 1.500 3810 | 1.380 3510 | 4 | 0.620 1570 | 2.6206655 | 0.74 |
| 3/4 | 1.050 2670 | 4.620 1173 | 1.090 2770 | 0.620 1570 | 1.000 25.40 | 1.880 4780 | 1.690 42.90 | 4 | 0.750 19.10 | 3.250 82.60 | 1.27 |
| 1 | 1.315 3340 | 4.8801240 | 1.360 3450 | 0.690 1750 | 1.060 2690 | 2.120 53.80 | 2.5000080 | 4 | 0.750 19.10 | 3.500 8890 | 1.52 |
| 11/4 | 1.660 42.20 | 5.250 133.4 | 1.700 4320 | 0.810 2060 | 1.120 28.40 | 2.500 63.50 | 2.500 63.50 | 4 | 0.750 19.10 | 3.880 9860 | 2.03 |
| 11/2 | 1.900 4830 | 6.120 155.4 | 1.950 49.50 | 0.880 22.40 | 1.250 31.75 | 2.750 69.85 | 2.88073.15 | 4 | 0.880 22.40 | 4.500 114.3 | 2.96 |
| 2 | 2.375 6030 | 6.500 165.1 | 2.440 62.00 | 1.000 25.40 | 1.440 3660 | 3.310 8410 | 3.62091.90 | 8 | 0.750 19.10 | 5.0001270 | 3.62 |
| 21/2 | 2.87573.00 | 7.500 190.5 | 2.940 74.70 | 1.120 28.40 | 1.6204110 | 3.940 1001 | 4.120 104.6 | 8 | 0.880 22.40 | 5.8801494 | 5.28 |
| 3 | 3.500 8890 | 8.250 209.6 | 3.570 90.70 | 1.250 31.75 | 1.810 4600 | 4.620 1173 | 5.0001270 | 8 | 0.880 22.40 | 6.6201681 | 7.00 |
| 31/2 | 4.000 1016 | 9.000 2286 | 4.0701034 | 1.380 3510 | 1.940 49.30 | 5.250 133.4 | 5.500 1397 | 8 | 1.000 25.40 | 7.250 184.2 | 8.84 |
| 4 | 4.500 114.3 | 10.75 2731 | 4.5701161 | 1.500 3810 | 2.120 53.80 | 6.0001524 | 6.1901572 | 8 | 1.000 25.40 | 8.500 2159 | 14.5 |
| 5 | 5.5631413 | 13.00 330.2 | 5.6601438 | 1.750 4450 | 2.380 6045 | 7.4401890 | 7.3101857 | 8 | 1.120 28.40 | 10.50 2667 | 24.4 |
| 6 | 6.6251683 | 14.003556 | 6.720 170.7 | 1.880 4780 | 2.6206655 | 8.750 2223 | 8.500 2159 | 12 | 1.120 28.40 | 11.50 2921 | 28.7 |
| 8 | 8.625 219.1 | 16.504191 | 8.720 2215 | 2.190 5560 | 3.00076.20 | 10.75 2731 | 10.62 2697 | 12 | 1.250 31.75 | 13.75 3493 | 43.4 |
| 10 | 10.75 2730 | 20.005080 | 10.882763 | 2.500 63.50 | 3.380 8590 | 13.50 3429 | 12.75 3239 | 16 | 1.380 3510 | 17.00 4318 | 70.3 |
| 12 | 12.75 3238 | 22.00 5588 | 12.88 3271 | 2.6206655 | 3.62091.90 | 15.754001 | 15.00 3810 | 20 | 1.380 3510 | 19.254890 | 84.2 |
| 14 | 14.003556 | 23.756033 | 14.143591 | 2.750 69.85 | 3.690 93.70 | 17.00 4318 | 16.254128 | 20 | 1.500 3810 | 20.755271 | 98.7 |
| 16 | 16.004064 | 27.006858 | 16.164105 | 3.00076.20 | 4.1901064 | 19.50 4953 | 18.50 4699 | 20 | 1.6204110 | 23.756033 | 142 |
| 18 | 18.004572 | 29.257430 | 18.184618 | 3.250 82.60 | 4.620 1173 | 21.50 5461 | 21.00 5334 | 20 | 1.750 4450 | 25.756541 | 173 |
| 20 | 20.005080 | 32.00 8128 | 20.205131 | 3.500 8890 | 5.0001270 | 24.006096 | 23.005842 | 24 | 1.750 4450 | 28.507239 | 220 |
| 24 | 24.006096 | 37.00 9398 | 24.256160 | 4.000 1016 | 5.500 1397 | 28.257176 | 27.256922 | 24 | 2.5000080 | 33.008382 | |
4مزايا ASME B16.5 التيتانيوم الزلقة على الاطراف:
توفر شرائح التيتانيوم المنزلقة العديد من المزايا التي تجعلها مناسبة للغاية لمختلف التطبيقات الصناعية:
مقاومة التآكل:التيتانيوم مشهور بمقاومته الاستثنائية للتآكل، وخاصة في البيئات العدوانية مثل مياه البحر والأحماض والكلوريدات.هذه الخاصية تضمن طول العمر والموثوقية في البيئات الصناعية التآكلية حيث قد تفشل المواد التقليدية.
نسبة القوة إلى الوزن العالية:يتمتع التيتانيوم بنسبة قوة/وزن متفوقة مقارنة بالصلب والعديد من المعادن الأخرى.هذه الخصائص تسمح للشرائح الزلقة من التيتانيوم بتوفير أداء قوي مع كونها خفيفة الوزنإنه مفيد بشكل خاص في التطبيقات التي يكون فيها خفض الوزن أمرًا حاسمًا ، مثل صناعات الطيران والفضاء والبحرية.
مقاومة الحرارة العالية:يحافظ التيتانيوم على خصائصه الميكانيكية ومقاومته للتآكل عند درجات حرارة مرتفعة ، تصل إلى حوالي 600 درجة مئوية (1112 درجة فهرنهايت) ، اعتمادًا على الصف.هذا يجعل منافذ التيتانيوم المنزلق مناسبة للتطبيقات التي تنطوي على درجات حرارة عالية، مثل المعالجة الكيميائية وتوليد الطاقة الحرارية.
التوافق الحيوي:التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعله مناسبًا للاستخدام في الصناعات مثل الأدوية ومعالجة الأغذية والأجهزة الطبية حيث تكون نقاء المنتج وسلامته أمرًا أساسيًا.
انخفاض الحرارةالتيتانيوم له معامل توسع حراري منخفض مقارنة بالصلب ، مما يمكن أن يقلل من خطر التسرب والفشل في أنظمة الأنابيب بسبب اختلاف درجات الحرارة.
طول العمر والمتانةالتيتانيوم معروف بمتانته الممتازة ومقاومته للتدهور بمرور الوقت ، مما يضمن عمر خدمة أطول وتخفيض تكاليف الصيانة مقارنة بالمواد الأخرى.
سهولة التصنيع:يمكن بسهولة معالجة التيتانيوم ، واللحام ، وتشكيلها إلى أشكال معقدة ، مما يسمح بتصميمات وتكوينات مخصصة لتلبية متطلبات المشروع المحددة.
غير مغناطيسية وغير ذات شرارة:التيتانيوم غير مغناطيسي ولا يمتلك الشرارة، مما يجعله مناسبًا للتطبيقات التي تكون فيها هذه الخصائص مفيدة.مثل في المعدات الإلكترونية الحساسة أو البيئات ذات المخاطر الانفجارية.
التوافق البيئي:التيتانيوم صديق للبيئة بسبب مقاومة التآكل وطول العمر وقدرته على إعادة التدوير ، مما يقلل من تأثيره البيئي على مدار دورة حياته.
5.لماذا نختار شرائح التيتانيوم في التطبيقات؟
يظهر التيتانيوم مقاومة تآكل استثنائية ، خاصة في البيئات العدوانية مثل مياه البحر ، المعالجة الكيميائية ، والتطبيقات البحرية.هذه المقاومة للتآكل تساعد على تمديد عمر المعدات وتقليل تكاليف الصيانة.
التيتانيوم لديه نسبة قوة عالية إلى الوزن، مما يجعله أقوى بكثير من العديد من المعادن الأخرى مثل الفولاذ المقاوم للصدأ أو سبائك الألومنيوم مع كونها أخف بكثير.هذه الممتلكات حاسمة في مجال الطيرانالصناعات البحرية والسيارات حيث توفير الوزن أمر بالغ الأهمية.
التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعله مثاليًا للزرع الطبي مثل زرع العظام والأدوات الجراحية.إنه يتكامل بشكل جيد مع جسم الإنسان ويقلل من خطر ردود الفعل السلبية.
- نعميحتفظ التيتانيوم بخصائصه الميكانيكية عند درجات حرارة مرتفعة ، مما يجعله مناسبًا للتطبيقات التي تتطلب الاستقرار الحراري.وهذا يشمل مكونات الطيران والعمليات الصناعية التي تنطوي على حرارة عالية.
- نعمالتيتانيوم له معامل انخفاض حراري منخفض ، على غرار الفولاذ المقاوم للصدأ. تساعد هذه الخاصية في الحفاظ على استقرار الأبعاد في ظروف درجة حرارة مختلفة ،ضمان الموثوقية في التطبيقات الحرجة.
- نعمالتيتانيوم معروف بمتانته وطول عمر الخدمة حتى في ظروف تشغيل قاسية وهذا يجعله خيار فعال من حيث التكلفة على المدى الطويلعلى الرغم من ارتفاع تكلفة البداية مقارنة ببعض المواد الأخرى.
يتم تفضيل شرائح الصفائح من التيتانيوم في الصناعات التي تكون فيها مزيجها الفريد من الخصائص أمرًا ضروريًا ، مثل الطيران والفضاء ، ومعالجة الكيماويات ، ومصانع تحلية المياه ، ومحطات النفط البحرية.
6الشهادات من ASME B16.5 التيتانيوم الزحف على شاشة:
شهادة EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesيتم إصدارها من قبل الشركة المصنعة وتتحقق من أن المواد تلبي المعايير المطلوبة.
شهادة المواد الخام:
توفر هذه الشهادة تفاصيل عن المواد الخام المستخدمة في إنتاج شرائح التيتانيوم. وتشمل معلومات مثل أصل المواد الخام، وتكوينها،وكل نتائج اختبار المواد المعمول بهاهذا يضمن التتبع ومراقبة الجودة من مرحلة شراء المواد الأولية.
100% الكشف عن العيوب بالموجات فوق صوتية
الاختبار بالموجات فوق الصوتية (UT) هو طريقة اختبار غير مدمرة تستخدم للكشف عن العيوب الداخلية والسطحية في شرائح التيتانيوم.تغطية UT 100٪ تعني أن جميع الاطراف تخضع لاختبارات شاملة لضمان عدم وجود عيوب يمكن أن تهدد سلامتها الهيكلية أو أدائها.
الاختبار الهيدروستاتيكي:
يتضمن هذا الاختبار الضغط على شراع التيتانيوم بالماء أو سائل آخر إلى مستوى ضغط محدد مسبقًا.يقيّم قدرة اللحاء على تحمل الضغط دون تسرب أو تشويهلضمان استيفائها لمعايير الضغط المحددة ومتطلبات السلامة.
تقرير تفتيش الطرف الثالث:
هذا التقرير يتم إجراؤه من قبل وكالة أو سلطة تفتيش خارجية مستقلة. ويوفر تقييمًا غير متحيزًا لجودة شرائح التيتانيوم،تأكيد الامتثال للمعايير المعمول بها، المواصفات، ومتطلبات العملاء.
