تفاصيل المنتج
مكان المنشأ: باوجى ، شنشى ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001,CE,etc
رقم الموديل: صفيحة التيتانيوم الزلقة على الشريط PLRF
شروط الدفع والشحن
الحد الأدنى لكمية: 5 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: علبة من الخشب المقاوم للطائرات أو منصة، أو حسب متطلباتك
وقت التسليم: حوالي 5-15 أيام للتسليم
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار المنتج: |
DIN 2503 صفيحة التيتانيوم الزلقة على الشريط |
التكنولوجيا: |
التشكيل البارد، العمل الحار واللحام |
الحجم: |
DIN 10- DN 1000 |
الضغط: |
بي ان 40 |
العملية: |
الصب، التصنيع، المعالجة، الخ |
الوزن: |
يختلف حسب الحجم وتصنيف الضغط |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
نوع الاتصال: |
لحام الرقبة، الانزلاق، لحام المقبس، ملولب، أعمى |
السطح: |
ملمع |
المواد: |
Gr1 Gr2 Gr5 Gr7 Gr12 Gr23 إلخ. |
سطح الختم: |
RF ، FF ، TG ، RJ إلخ. |
طلب: |
المعالجة الكيميائية، النفط والغاز، الطيران |
معيار المنتج: |
DIN 2503 صفيحة التيتانيوم الزلقة على الشريط |
التكنولوجيا: |
التشكيل البارد، العمل الحار واللحام |
الحجم: |
DIN 10- DN 1000 |
الضغط: |
بي ان 40 |
العملية: |
الصب، التصنيع، المعالجة، الخ |
الوزن: |
يختلف حسب الحجم وتصنيف الضغط |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
نوع الاتصال: |
لحام الرقبة، الانزلاق، لحام المقبس، ملولب، أعمى |
السطح: |
ملمع |
المواد: |
Gr1 Gr2 Gr5 Gr7 Gr12 Gr23 إلخ. |
سطح الختم: |
RF ، FF ، TG ، RJ إلخ. |
طلب: |
المعالجة الكيميائية، النفط والغاز، الطيران |

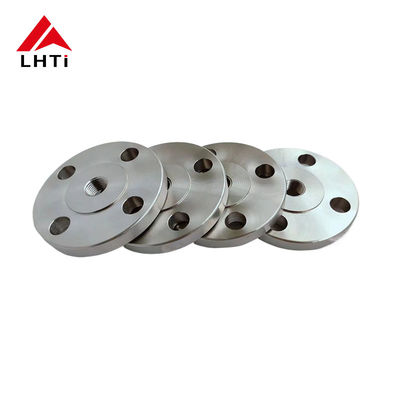

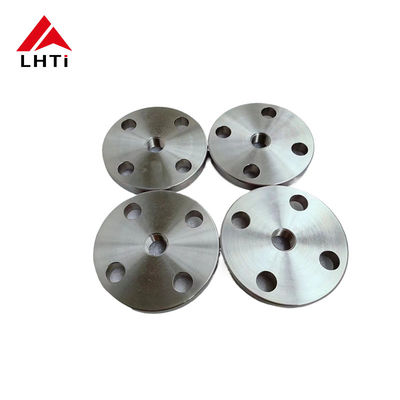

DIN 2503 صفيحة التيتانيوم المنزلق على اللفاف Gr2 Gr5 Gr7 PN40 PLRF وجه مرتفع / صفيحة وجه اللفاف للأنظمة الأنابيب
1مقدمة المنتج من DIN2503 طلاء التيتانيوم فلنج
أجزاء من الألواحهي نوع من اللفافات مسطحة و دائرية، وعادة ما تكون مصنوعة من مواد مثل الفولاذ الكربوني، الفولاذ المقاوم للصدأ، أو التيتانيوم.أو فتحات أوعية الضغطفيما يلي بعض الخصائص الرئيسية واستخدامات شرائح الصفائح:
أجزاء من الألواحلها شكل مستطيل و دائري بدون وجه مرتفع أو تبرزات ، مما يجعلها سهلة التواء ومناسبة للتطبيقات التي يتم فيها الختم باستخدام غطاء كامل الوجه.أنها تأتي في سمك مختلف اعتمادا على متطلبات الضغط من التطبيقيمكن أن تتعامل شرائح الصفائح الأكثر سمكاً مع ضغوط أعلى. يتم تصنيع شرائح الصفائح بأبعاد قياسية مثل القطر الخارجي (OD) والقطر الداخلي (ID) وقطر دائرة المسامير (BCD) ،وعدد ثقوب المساميرهذه الأبعاد تتوافق مع معايير الصناعة مثل معايير ASME B16.5 أو DIN.
شرائح من التيتانيوم،المصنوعة من سبائك التيتانيوم، تُقدّر كثيراً في مختلف الصناعات بسبب خصائصها الاستثنائية. هذه الاطراف معروفة بمقاومتها الممتازة للتآكل،نسبة قوة عالية إلى الوزنفهي تتفوق في البيئات القاسية حيث التآكل الكيميائي هو مصدر قلق، مما يجعلها لا غنى عنها في الصناعات مثل البترول،وغيرها التي تتطلب أداء مادة قوية.
مفتاح فائدتهم هو مقاومة التيتانيوم الفطرية للتآكل، مما يضمن طول العمر والموثوقية في ظروف تشغيل صعبة.تظهر شرائح التيتانيوم أيضا مقاومة ممتازة للتعب ومقاومة الزحف، من الضروري للحفاظ على الأداء المستقر على مدى فترات طويلة. سهولة معالجة وتركيبها يزيد من جاذبيتها،توفير حلول عملية لمختلف التطبيقات الصناعية.
DIN 2503هو معيار ألماني يحدد الأبعاد والمواد والمتطلبات التقنية للشرائح الصفيحة (Slip-On Flanges) ذات الوجه المرتفع.
المعيار: DIN 2503
التصميم والأبعاد:
معدل الضغط:
التطبيقات:
2تصنيفات DIN 2503 طلاء التيتانيوم
الدرجة 1 من التيتانيوم:المعروف بمرونته العالية، التيتانيوم من الدرجة 1 هو الأكثر ليونة وأكثر قابلية للتشكيل من بين جميع درجات التيتانيوم النقية التجارية.يستخدم في الغالب في التطبيقات التي تتطلب مقاومة تآكل متفوقة في البيئات مثل صناعة المعالجة الكيميائية.
الدرجة الثانية من التيتانيوم:هذا هو نوع التيتانيوم الأكثر استخدامًا. إنه يوفر توازنًا جيدًا بين القوة والمرونة ، مع مقاومة التآكل الممتازة. يتم استخدامه في مجموعة واسعة من التطبيقات ،بما في ذلك الستائر لنظم الأنابيب.
الصف 5 التيتانيوم (Ti 6Al-4V):هذه هي الدرجة المسربة والأكثر استخدامًا من جميع سبائك التيتانيوم. إنها تزيد بشكل ملحوظ من قوة الاطراف مقارنة بدرجات التيتانيوم النقي.يستخدم التيتانيوم من الدرجة 5 في التطبيقات عالية القوة حيث يتطلب كل من مقاومة الحرارة والآكل.
الدرجة 7 من التيتانيوم:يحتوي هذا الصنف على قدرة ممتازة على اللحام والتصنيع ، ويشمل البالاديوم لمقاومة التآكل المحسنة ، وخاصة ضد الأحماض المقللة والهجوم المحلي في الهاليدات الساخنة.
الدرجة 12 من التيتانيوم:هذه الدرجة توفر مقاومة حرارية وقوة متزايدة مقارنة بالدرجات النقية التجارية الأخرى. كما أنها تحافظ على قابلية جيدة لللحام ومقاومة للتآكل.
الصف 23 التيتانيوم (Ti 6Al-4V ELI):هذه الدرجة مشابهة للدرجة 5 ولكن لديها أجزاء متداخلة منخفضة للغاية (ELI) ، مما يجعلها مفضلة لارتفاع صلابة الكسر وتحسين اللون.غالبا ما تستخدم في التطبيقات الطبية وكذلك مناسبة للشفرات في الحالات الحرجة، تطبيقات عالية الجودة.
3.المواصفات الخاصة بـ DIN2502 PN16 طلاء التيتانيوم
| الحجم الاسمي للأنابيب | قطر | شاشة الشاشة | هوية الجهاز | ثقيل من الفلينجز | (ديا من (بولت سيرلسي | عدد | شكل من ثقوب البولت | الوزن |
|---|---|---|---|---|---|---|---|---|
| DN | الأنابيب | د | D5 | ب | ك | الثقوب | D2 | كيلوغرام |
| 10 | 17.20 | 90 | 17.70 | 14 | 60 | 4 | 14 | 0.60 |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.94 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 |
4لماذا نختار شظايا الصفائح من التيتانيوم في التطبيقات؟
أجزاء من الألواح من التيتانيوميتم اختيارهم في مختلف الصناعات في المقام الأول بسبب خصائصهم الفريدة ومزاياهم التي تجعلهم مناسبين لتطبيقات محددة حيث قد لا تعمل مواد أخرى بفعالية.
التيتانيوم لديه نسبة قوة عالية إلى الوزن، مما يجعله أقوى بكثير من العديد من المعادن الأخرى مثل الفولاذ المقاوم للصدأ أو سبائك الألومنيوم مع كونها أخف بكثير.هذه الممتلكات حاسمة في مجال الطيرانالصناعات البحرية والسيارات حيث توفير الوزن أمر بالغ الأهمية.
التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعله مثاليًا للزرع الطبي مثل زرع العظام والأدوات الجراحية.إنه يتكامل بشكل جيد مع جسم الإنسان ويقلل من خطر ردود الفعل السلبية.
- نعميحتفظ التيتانيوم بخصائصه الميكانيكية عند درجات حرارة مرتفعة ، مما يجعله مناسبًا للتطبيقات التي تتطلب الاستقرار الحراري.وهذا يشمل مكونات الطيران والعمليات الصناعية التي تنطوي على حرارة عالية.
- نعمالتيتانيوم له معامل انخفاض حراري منخفض ، على غرار الفولاذ المقاوم للصدأ. تساعد هذه الخاصية في الحفاظ على استقرار الأبعاد في ظروف درجة حرارة مختلفة ،ضمان الموثوقية في التطبيقات الحرجة.
- نعمالتيتانيوم معروف بمتانته وطول عمر الخدمة حتى في ظروف تشغيل قاسية وهذا يجعله خيار فعال من حيث التكلفة على المدى الطويلعلى الرغم من ارتفاع تكلفة البداية مقارنة ببعض المواد الأخرى.
يتم تفضيل شرائح الصفائح من التيتانيوم في الصناعات التي تكون فيها مزيجها الفريد من الخصائص أمرًا ضروريًا ، مثل الطيران والفضاء ، ومعالجة الكيماويات ، ومصانع تحلية المياه ، ومحطات النفط البحرية.
5أنواع مختلفة من أجهزة التيتانيوم:
التصميم:
المزايا:
التطبيقات:
التصميم:
المزايا:
التطبيقات:
متطلبات الضغط والختم: يتم تفضيل شرائح الوجه المرتفعة لتطبيقات الضغط العالي حيث يكون الختم الموثوق به أمرًا حاسمًا.تصلح شظايا الوجه المسطح لتطبيقات الضغط المنخفض أو حيث تتمثل قيود المساحة في مشكلة.
اختيار الغطاء: يعتمد اختيار الغطاء (مثل نوع الحلقة أو الوجه الكامل) على نوع واجهة الجهاز (RF أو FF) ومتطلبات التطبيق لسلامة الختم.
6المعايير للشريط التيتانيوم
AFNOR NF E29-200-1: المعيار الفرنسي للشرائح، بما في ذلك شرائح التيتانيوم.
أسمي ANSI B16.5: معيار الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) للفلينجز للأنابيب والإضافات المكونة من الفلينجز. وهو يغطي الفلينجز من التيتانيوم المستخدمة في أمريكا الشمالية ودوليا.
AWWA C207: معيار جمعية الأعمال المائية الأمريكية (AWWA) لصفائح أنابيب الفولاذ لخدمة الأعمال المائية ، بما في ذلك صفائح التيتانيوم المستخدمة في تطبيقات معالجة المياه.
BS1560، BS450، BS10: المعايير البريطانية لفلانجز الأنابيب والمسمار، بما في ذلك مواد التيتانيوم.
ISO7005-1: معيار المنظمة الدولية للتوحيد القياسي (ISO) للشرائح المعدنية ، بما في ذلك شرائح التيتانيوم.
MSS SP 44: جمعية التصنيع للمعايير (MSS) لمعايير صناعة الصمامات واللوازم للشرائح للأنابيب الصلبة. ويشمل شرائح التيتانيوم.
AS2129: المعيار الأسترالي للشرائح، بما في ذلك شرائح التيتانيوم.
سي إس إيه ز245.12: المعيار الكندي للفلنجات الأنابيب الصلبة، بما في ذلك مواد التيتانيوم.
DIN2573 ، DIN2576 ، DIN2501 ، DIN2502: المعايير الألمانية (DIN) للشظايا ، تغطي أنواع وأبعاد مختلفة من شظايا التيتانيوم.
EN1092-1، EN1759-1: المعايير الأوروبية (EN) للشرائح، بما في ذلك شرائح التيتانيوم.
JIS B2220: المعايير الصناعية اليابانية (JIS) للشرائح الأنابيب الصلبة، بما في ذلك شرائح التيتانيوم.
UNI 2276 ، UNI 2277 ، UNI 2278 ، UNI 6089 ، UNI 6090: المعايير الإيطالية (UNI) لفلنجات الأنابيب ، بما في ذلك مواد التيتانيوم.
7تطبيقات DIN2503 طلاء التيتانيوم فلنج
