تفاصيل المنتج
مكان المنشأ: باوجى ، شنشى ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001,CE,etc
رقم الموديل: طوق رقبة التيتانيوم
شروط الدفع والشحن
الحد الأدنى لكمية: 5-10 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: علبة من الخشب المقاوم للطائرات أو منصة، أو حسب متطلباتك
وقت التسليم: حوالي 3-15 أيام للتسليم
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار المنتج: |
ASME B16.5 فليانج رقبة اللحام WNRF |
الحجم: |
نصف بوصة إلى 24 بوصة |
العملية: |
الصب، التصنيع، المعالجة، الخ |
تصنيف الضغط: |
فئة 300 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معالجة السطح: |
المخلل، رمل التفجير، التدحرج التفجير، الغلفين، اختفى |
أنواع الوجه: |
الوجه المرتفع، الوجه المسطح، المفصل الدائري، الوجه المفصلي |
المواد: |
Gr1 Gr2 Gr5 Gr7 Gr12 إلخ. |
التكنولوجيا: |
التشكيل البارد، العمل الحار واللحام |
طلب: |
النفط والغاز، الصناعة الكيميائية، معالجة المياه، الخ |
معيار المنتج: |
ASME B16.5 فليانج رقبة اللحام WNRF |
الحجم: |
نصف بوصة إلى 24 بوصة |
العملية: |
الصب، التصنيع، المعالجة، الخ |
تصنيف الضغط: |
فئة 300 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معالجة السطح: |
المخلل، رمل التفجير، التدحرج التفجير، الغلفين، اختفى |
أنواع الوجه: |
الوجه المرتفع، الوجه المسطح، المفصل الدائري، الوجه المفصلي |
المواد: |
Gr1 Gr2 Gr5 Gr7 Gr12 إلخ. |
التكنولوجيا: |
التشكيل البارد، العمل الحار واللحام |
طلب: |
النفط والغاز، الصناعة الكيميائية، معالجة المياه، الخ |

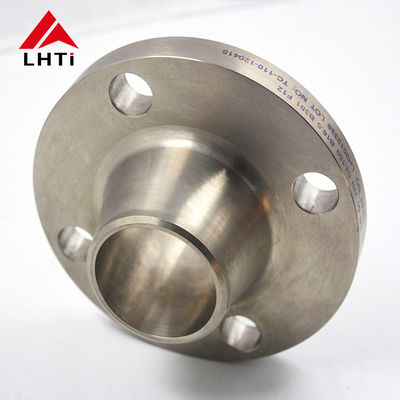

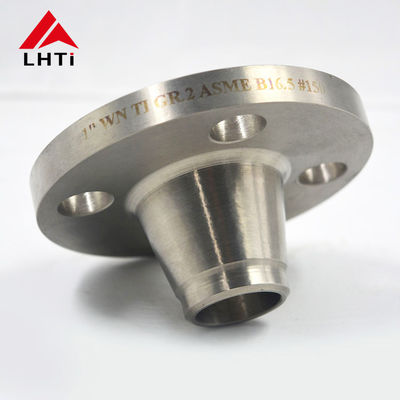

طرف رقبة التحاليل من التيتانيوم ASME B16.5 الفئة 150 Ti Gr2 Gr5 Gr7 الوجه المرتفع WNRF لتطبيقات الأنابيب
1.منتج مقدمة من ASME B16.5 التيتانيوم الزحف على اللحاء
أجهزة التيتانيوم الخاصة بنا تخضع لصناعة دقيقة من خلال عمليات الصب والتكوين ومعالجة الدقة لضمان استيفائها لمعايير الصناعة الصارمة للجودة والمتانة.متوفرة في أحجام مخصصة، تم تصميم هذه الاطراف لسهولة التثبيت على أنظمة خطوط الأنابيب والمعدات ، مما يضمن اتصال آمن وخالي من التسرب.
تم تصميمها لتحافظ على معايير عالية من الهندسة الدقيقة،يتم تحسينها لمقاومة التآكل بفعالية وتحمل درجات الحرارة والضغوط العالية، مما يجعلها مناسبة للغاية للبيئات الصعبة.
نحن نعطي الأولوية للنقل الآمن عن طريق تعبئة أدواتنا من التيتانيوم بأمان في حقائب خشبية قوية وقوائم.هذه التعبئة لا تحمي الأطراف أثناء النقل فحسب، بل تسهل أيضاً التعامل معها وتثبيتها عند الوصول.
طواحيننا من التيتانيوم تخدم مجموعة واسعة من الصناعات بما في ذلك خطوط الأنابيب والنفط والكيماوياتومعدات أخرىفالمدى الطويل الذي يمتلكه التيتانيوم يضمن أن هذه الشرائح تتحمل الظروف الصارمة السائدة في هذه القطاعات ، مما يضمن أداءً موثوقًا طويل الأمد.
أطرف عنق التيتانيوم، والذي يتوافق مع معايير ANSI B16.5 ، هو شاشة متخصصة للغاية تستخدم في المقام الأول من أجل قوتها الاستثنائية ومقاومتها للتآكل ومتانتها.تم تصميم هذا النوع من اللحاء لحام إلى نهاية نظام الأنابيب، توفير مشترك قوي وآمن ضرورية لتطبيقات الضغط العالي.طرفات عنق اللحام من التيتانيوم:
2الصفوف من ASME B16.5 طلاء رقبة التيتانيوم الصف 300
طوابق عنق لحام من التيتانيومتستخدم عادةً في أنظمة الأنابيب بسبب قوتها ووزنها الخفيف ومقاومتها الممتازة للتآكل. هذه الاطراف متوفرة في مختلف الصفات،كل منها مصمم لتطبيقات وبيئات محددة.
الدرجة 1 من التيتانيوم:المعروف بمرونته العالية، التيتانيوم من الدرجة 1 هو الأكثر ليونة وأكثر قابلية للتشكيل من بين جميع درجات التيتانيوم النقية التجارية.يستخدم في الغالب في التطبيقات التي تتطلب مقاومة تآكل متفوقة في البيئات مثل صناعة المعالجة الكيميائية.
الدرجة الثانية من التيتانيوم:هذا هو نوع التيتانيوم الأكثر استخدامًا. إنه يوفر توازنًا جيدًا بين القوة والمرونة ، مع مقاومة التآكل الممتازة. يتم استخدامه في مجموعة واسعة من التطبيقات ،بما في ذلك الستائر لنظم الأنابيب.
الصف 5 التيتانيوم (Ti 6Al-4V):هذه هي الدرجة المسربة والأكثر استخدامًا من جميع سبائك التيتانيوم. إنها تزيد بشكل ملحوظ من قوة الاطراف مقارنة بدرجات التيتانيوم النقي.يستخدم التيتانيوم من الدرجة 5 في التطبيقات عالية القوة حيث يتطلب كل من مقاومة الحرارة والآكل.
الدرجة 7 من التيتانيوم:يحتوي هذا الصنف على قدرة ممتازة على اللحام والتصنيع ، ويشمل البالاديوم لمقاومة التآكل المحسنة ، وخاصة ضد الأحماض المقللة والهجوم المحلي في الهاليدات الساخنة.
الدرجة 12 من التيتانيوم:هذه الدرجة توفر مقاومة حرارية وقوة متزايدة مقارنة بالدرجات النقية التجارية الأخرى. كما أنها تحافظ على قابلية جيدة لللحام ومقاومة للتآكل.
الصف 23 التيتانيوم (Ti 6Al-4V ELI):هذه الدرجة مشابهة للدرجة 5 ولكن لديها أجزاء متداخلة منخفضة للغاية (ELI) ، مما يجعلها مفضلة لارتفاع صلابة الكسر وتحسين اللون.غالبا ما تستخدم في التطبيقات الطبية وكذلك مناسبة للشفرات في الحالات الحرجة، تطبيقات عالية الجودة.
3.المواصفات الخاصة بـ ASME B16.5 Calss 300 Titanium Weld Neck Flange
| الأنابيب | بيانات الشبكة | بيانات المركز | وجه مرفوع | بيانات الحفر | الوزن | |||||||
|
الحجم الاسمي للأنابيب
|
أ | ب | ج | د | E | F | G | هـ | أنا | ج | ||
| قطر خارجية | القطر الكلي | القطر الداخلي | سمك الشريط دقيقة | الطول الإجمالي | قطر في حبل التصلح | قطر المحور | قطر الوجه |
عدد الثقوب
|
قطر ثقب المسامير | قطر دائرة الثقوب | كغ/قطعة | |
| في ملم |
في ملم |
في ملم |
في ملم |
في ملم |
في ملم |
في ملم |
في ملم |
في ملم |
في ملم |
|||
| نصف | 0.840 21.30 | 3.750 9520 | 0.620 1570 | 0.560 14.20 |
2.060 5230 | 0.840 21.30 | 1.500 3810 | 1.380 3500 | 4 | 0.620 1570 | 2.6206655 | 0.75 |
| 3/4 | 1.050 2670 | 4.620 1173 | 0.820 2080 | 0.620 15.70 |
2.250 5715 | 1.050 2670 | 1.880 4770 | 1.690 42.90 | 4 | 0.750 19.00 | 3.250 82.50 | 1.26 |
| 1 | 1.315 3340 | 4.8801239 | 1.050 2670 | 0.690 17.50 |
2.440 62.00 | 1.3203350 | 2.120 53.80 | 2.5000080 | 4 | 0.750 19.00 | 3.500 8890 | 1.52 |
| 11/4 | 1.660 42.20 | 5.250 133.3 | 1.380 3510 | 0.750 19.00 |
2.560 6500 | 1.660 42.20 | 2.500 63.50 | 2.500 63.50 | 4 | 0.750 19.00 | 3.880 9850 | 2.03 |
| 11/2 | 1.900 4830 | 6.120 155.4 | 1.610 4090 | 0.810 20.60 |
2.690 68.30 | 1.900 4830 | 2.750 69.85 | 2.88073.15 | 4 | 0.880 22.30 | 4.500 114.3 | 2.89 |
| 2 | 2.375 6030 | 6.500 165.1 | 2.070 5260 | 0.880 22.30 |
2.750 69.85 | 2.380 6045 | 3.310 8400 | 3.62091.90 | 8 | 0.750 19.00 | 5.0001270 | 3.40 |
| 21/2 | 2.87573.00 | 7.500 190.5 | 2.470 62.70 | 1.000 25.40 |
3.00076.20 | 2.88073.15 | 3.940 1000 | 4.120 104.6 | 8 | 0.880 22.30 | 5.8801493 | 5.17 |
| 3 | 3.500 8890 | 8.250 209.5 | 3.070 7800 | 1.120 28.40 |
3.120 79.25 | 3.500 8890 | 4.620 1173 | 5.0001270 | 8 | 0.880 22.30 | 6.6201681 | 6.93 |
| 31/2 | 4.000 1016 | 9.000 2286 | 3.550 90.20 | 1.190 30.20 |
3.190 81.00 | 4.000 1016 | 5.250 133.3 | 5.500 1397 | 8 | 0.880 22.30 | 7.250 184.1 | 8.67 |
| 4 | 4.500 114.3 | 10.002540 | 4.030 1024 | 1.250 31.70 |
3.380 8580 | 4.500 114.3 | 5.750 146.0 | 6.1901572 | 8 | 0.880 22.30 | 7.8802001 | 11.2 |
| 5 | 5.5631413 | 11.00 2794 | 5.0501283 | 1.380 35.00 |
3.880 9850 | 5.5601412 | 7.0001778 | 7.3101857 | 8 | 0.880 22.30 | 9.250 234.9 | 15.1 |
| 6 | 6.6251683 | 12.50 3175 | 6.0701542 | 1.440 36.50 |
3.880 9850 | 6.6301684 | 8.120 206.2 | 8.500 2159 | 12 | 0.880 22.30 | 10.62 2697 | 19.1 |
| 8 | 8.625 219.1 | 15.00 3810 | 7.980 202.7 | 1.620 41.10 |
4.3801112 | 8.630 219.2 | 10.25 260.3 | 10.62 2697 | 12 | 1.000 25.40 | 13.00 330.2 | 29.9 |
| 10 | 10.75 2730 | 17.50 4445 | 10.022545 | 1.880 47.70 |
4.620 1173 | 10.75 2730 | 12.62 3205 | 12.75 3238 | 16 | 1.120 28.40 | 15.253873 | 42.7 |
| 12 | 12.75 3238 | 20.50 520.7 | 12.003048 | 2.000 50.80 |
5.120 1300 | 12.75 3238 | 14.75 3746 | 15.00 3810 | 16 | 1.250 31.70 | 17.75 4508 | 61.8 |
| 14 | 14.003556 | 23.005842 |
يجب تحديده من قبل المشتري
|
2.120 53.80 |
5.6201427 | 14.003556 | 16.754254 | 16.254127 | 20 | 1.250 31.70 | 20.255143 | 85.8 |
| 16 | 16.004064 | 25.506477 | 2.250 57.15 |
5.750 146.0 | 16.004064 | 19.00 4826 | 18.50 4699 | 20 | 1.380 3500 | 22.50 5715 | 106 | |
| 18 | 18.004572 | 28.007112 | 2.380 60.45 |
6.250 158.7 | 18.004572 | 21.00 5334 | 21.00 5334 | 24 | 1.380 3500 | 24.75628.6 | 131 | |
| 20 | 20.005080 | 30.50 7747 | 2.500 63.50 |
6.3801620 | 20.005080 | 23.12 5872 | 23.005842 | 24 | 1.380 3500 | 27.006858 | 158 | |
| 24 | 24.006096 | 36.009144 | 2.750 69.85 |
6.6201681 | 24.006096 | 27.627015 | 27.256921 | 24 | 1.6204110 | 32.00 8128 | ||
4مزايا ASME B16.5 طرفات رقبة التيتانيوم:
طوابق عنق لحام من التيتانيومتقدم مجموعة من المزايا التي تجعلها مطلوبة للغاية في تطبيقات صناعية مختلفة حيث الأداء والمتانة أمران حاسمان.
مقاومة التآكل: طوابق عنق لحام من التيتانيوممقاومة عالية للتآكل، حتى في البيئات العدوانية مثل مياه البحر، الأحماض، والكلوريدات. وهذا يجعلها مثالية للصناعات مثل المعالجة الكيميائية، البحرية،والنفط والغاز البحري حيث مقاومة التآكل أمر بالغ الأهمية.
نسبة القوة إلى الوزن:التيتانيوم لديه نسبة عالية من القوة إلى الوزن ، مما يجعل شرائح عنق التيتانيوم الصلبة قوية ودائمة مع الحفاظ على خفيفة الوزن.هذا مفيد في التطبيقات التي يكون فيها تخفيض الوزن مرغوب فيه دون المساس بالقوة والأداء.
مقاومة درجات الحرارة العالية: شرائح عنق اللحام من التيتانيمكن أن تتحمل درجات الحرارة العالية دون فقدان خصائصها الميكانيكية.مما يجعلها مناسبة للتطبيقات التي تنطوي على الدورة الحرارية والحرارية.
التوافق الحيوي:التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعل شرائح عنق التيتانيوم مناسبة للاستخدام في المعدات الطبية،وصناعات معالجة الغذاء حيث نقاء المنتج ضروري.
طول العمر والمتانةالتيتانيوم معروف بمتانته وطول عمر الخدمة.المساهمة في خفض تكاليف الصيانة والاستبدال بمرور الوقت.
خصائص الختم الممتازةالتشطيب السطحي السلس لصفائح عنق التيتانيوم ، والذي يتم تحقيقه من خلال عمليات التخلط أو التصنيع ، يسمح بتغطية متفوقة بالغرز أو المكونات المربطة الأخرى.هذا يساعد على منع التسرب وضمان أداء موثوق به في التطبيقات الحرجة.
التوافق مع المعادن الأخرى: طرفات عنق التيتانيوميمكن لحامها بسهولة أو مقترنة مع المعادن الأخرى مثل الفولاذ المقاوم للصدأ أو الفولاذ الكربوني ، مما يسمح بتنوع التصميم والتوافق مع الأنظمة الحالية.
5. ASME B16.5 تصنيف درجة حرارة شرائح رقبة اللحام من التيتانيوم
| ANSI B165 | تصنيف الضغط للشرائح التيتانيوم | ||||||
| درجة الحرارة °F | الفئة 150 | فئة 300 | الفئة 400 | الفئة 600 | الفئة 900 | الفئة 1500 | الفئة 2500 |
| -20 إلى 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
6حزم من طلاء رقبة التيتانيوم
الوقاية من الصدأ
7. تفتيش شاشة رقبة التيتانيوم
الاختبار البصري (VT):يتضمن ذلك فحص سطح اللحام والفلانج بصرياً لاكتشاف أي عيوب مرئية مثل الشقوق أو المسام أو ملامح اللحام غير الصحيحة.
اختبار بالموجات فوق الصوتية (UT):تستخدم هذه التقنية موجات صوتية عالية التردد للكشف عن العيوب الداخلية داخل المادة ، مثل الفراغات أو الإدراجات أو الشقوق. إنها مفيدة بشكل خاص للمقاطع الأكثر سماكة من لحام التيتانيوم.
الاختبار الإشعاعي:تستخدم هذه الطريقة الأشعة السينية أو أشعة غاما لإنتاج صور للبنية الداخلية لللحام والفلانج. إنها فعالة للكشف عن العيوب الداخلية وتقييم جودة الحام.
اختبار الجسيمات المغناطيسية (MT):يستخدم MT للكشف عن العيوب السطحية وقريبة من السطح في المواد المغناطيسية الحديدية. ومع ذلك ، نظرًا لأن التيتانيوم ليس مغناطيسيًا حديديًا ،قد لا تكون هذه الطريقة قابلة للتطبيق ما لم تكن هناك مواد مغناطيسية بالقرب منها أو طلاءات يمكن مغناطيسها.
اختبار الاختراق/اختراق الصبغة (PT):يشتمل PT على تطبيق مادة صبغة على سطح اللحام ثم إزالة الزيادة من الصبغة للكشف عن العيوب التي تكسر السطح. هذه الطريقة مفيدة للكشف عن الشقوق الصغيرة والثقوب والتسربات.
اختبار التيار الدوامي (ET):تستخدم الكهرومغناطيسية الحثية الكهرومغناطيسية للكشف عن العيوب السطحية والقريبة من السطح في المواد الموصلة مثل التيتانيوم. إنها مفيدة للكشف عن التآكل والشقوق والتغيرات في خصائص المواد.
الانبعاثات الصوتية (AE):تتضمن AE مراقبة الانبعاثات الصوتية من مادة تحت التوتر للكشف عن التغيرات المؤشرة على العيوب مثل الشقوق أو التسربات. يمكن استخدامها لكل من فحص اللحام والمواد الأساسية.
