تفاصيل المنتج
مكان المنشأ: باوجى ، شنشى ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001,CE,etc
رقم الموديل: شفة عنق اللحام
شروط الدفع والشحن
الحد الأدنى لكمية: 5 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: علبة من الخشب المقاوم للطائرات أو منصة، أو حسب متطلباتك
وقت التسليم: حوالي 3-15 أيام للتسليم
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار المنتج: |
طوق رقبة التايتانيوم |
الحجم: |
نصف بوصة إلى 24 بوصة |
العملية: |
الصب، التصنيع، المعالجة، الخ |
تصنيف الضغط: |
فئة 150 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معالجة السطح: |
المخلل، رمل التفجير، التدحرج التفجير، الغلفين، اختفى |
أنواع الوجه: |
الوجه المرتفع، الوجه المسطح، المفصل الدائري، الوجه المفصلي |
المواد: |
Gr1 Gr2 Gr5 Gr7 Gr12 إلخ. |
التكنولوجيا: |
التشكيل البارد، العمل الحار واللحام |
طلب: |
البترول ، الكيمياء ، الطاقة ، الغاز ، المعادن ، بناء السفن ، البناء ، إلخ. |
معيار المنتج: |
طوق رقبة التايتانيوم |
الحجم: |
نصف بوصة إلى 24 بوصة |
العملية: |
الصب، التصنيع، المعالجة، الخ |
تصنيف الضغط: |
فئة 150 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معالجة السطح: |
المخلل، رمل التفجير، التدحرج التفجير، الغلفين، اختفى |
أنواع الوجه: |
الوجه المرتفع، الوجه المسطح، المفصل الدائري، الوجه المفصلي |
المواد: |
Gr1 Gr2 Gr5 Gr7 Gr12 إلخ. |
التكنولوجيا: |
التشكيل البارد، العمل الحار واللحام |
طلب: |
البترول ، الكيمياء ، الطاقة ، الغاز ، المعادن ، بناء السفن ، البناء ، إلخ. |

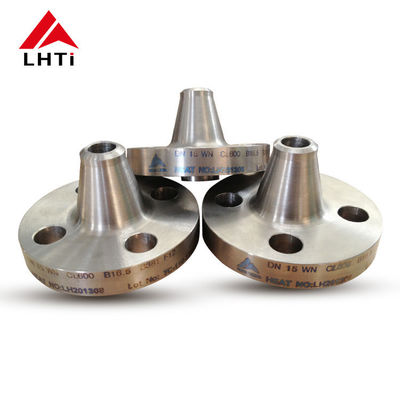

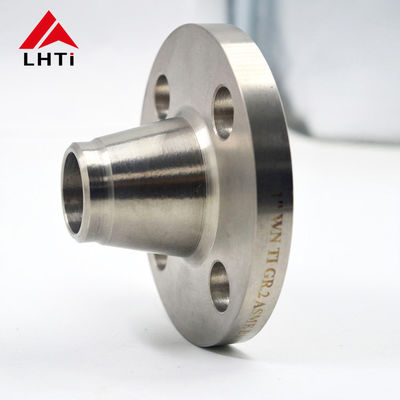

طرف رقبة التحاليل من التيتانيوم ASME B16.5 الفئة 150 Ti Gr2 Gr5 Gr7 الوجه المرتفع WNRF لتطبيقات الأنابيب
1.منتج مقدمة من ASME B16.5 التيتانيوم الزحف على اللحاء
أجهزة التيتانيوم الخاصة بنا تخضع لصناعة دقيقة من خلال عمليات الصب والتكوين ومعالجة الدقة لضمان استيفائها لمعايير الصناعة الصارمة للجودة والمتانة.متوفرة في أحجام مخصصة، تم تصميم هذه الاطراف لسهولة التثبيت على أنظمة خطوط الأنابيب والمعدات ، مما يضمن اتصال آمن وخالي من التسرب.
تم تصميمها لتحافظ على معايير عالية من الهندسة الدقيقة،يتم تحسينها لمقاومة التآكل بفعالية وتحمل درجات الحرارة والضغوط العالية، مما يجعلها مناسبة للغاية للبيئات الصعبة.
نحن نعطي الأولوية للنقل الآمن عن طريق تعبئة أدواتنا من التيتانيوم بأمان في حقائب خشبية قوية وقوائم.هذه التعبئة لا تحمي الأطراف أثناء النقل فحسب، بل تسهل أيضاً التعامل معها وتثبيتها عند الوصول.
طواحيننا من التيتانيوم تخدم مجموعة واسعة من الصناعات بما في ذلك خطوط الأنابيب والنفط والكيماوياتومعدات أخرىفالمدى الطويل الذي يمتلكه التيتانيوم يضمن أن هذه الشرائح تتحمل الظروف الصارمة السائدة في هذه القطاعات ، مما يضمن أداءً موثوقًا طويل الأمد.
أطرف عنق التيتانيوم، والذي يتوافق مع معايير ANSI B16.5 ، هو شاشة متخصصة للغاية تستخدم في المقام الأول من أجل قوتها الاستثنائية ومقاومتها للتآكل ومتانتها.تم تصميم هذا النوع من اللحاء لحام إلى نهاية نظام الأنابيب، توفير مشترك قوي وآمن ضرورية لتطبيقات الضغط العالي.طرفات عنق اللحام من التيتانيوم:
2الصفوف من ASME B16.5 تيتانيوم لحام رقبة فلنج الفئة 150
طوابق عنق لحام من التيتانيومتستخدم عادةً في أنظمة الأنابيب بسبب قوتها ووزنها الخفيف ومقاومتها الممتازة للتآكل. هذه الاطراف متوفرة في مختلف الصفات،كل منها مصمم لتطبيقات وبيئات محددة.
الدرجة 1 من التيتانيوم:المعروف بمرونته العالية، التيتانيوم من الدرجة 1 هو الأكثر ليونة وأكثر قابلية للتشكيل من بين جميع درجات التيتانيوم النقية التجارية.يستخدم في الغالب في التطبيقات التي تتطلب مقاومة تآكل متفوقة في البيئات مثل صناعة المعالجة الكيميائية.
الدرجة الثانية من التيتانيوم:هذا هو نوع التيتانيوم الأكثر استخدامًا. إنه يوفر توازنًا جيدًا بين القوة والمرونة ، مع مقاومة التآكل الممتازة. يتم استخدامه في مجموعة واسعة من التطبيقات ،بما في ذلك الستائر لنظم الأنابيب.
الصف 5 التيتانيوم (Ti 6Al-4V):هذه هي الدرجة المسربة والأكثر استخدامًا من جميع سبائك التيتانيوم. إنها تزيد بشكل ملحوظ من قوة الاطراف مقارنة بدرجات التيتانيوم النقي.يستخدم التيتانيوم من الدرجة 5 في التطبيقات عالية القوة حيث يتطلب كل من مقاومة الحرارة والآكل.
الدرجة 7 من التيتانيوم:يحتوي هذا الصنف على قدرة ممتازة على اللحام والتصنيع ، ويشمل البالاديوم لمقاومة التآكل المحسنة ، وخاصة ضد الأحماض المقللة والهجوم المحلي في الهاليدات الساخنة.
الدرجة 12 من التيتانيوم:هذه الدرجة توفر مقاومة حرارية وقوة متزايدة مقارنة بالدرجات النقية التجارية الأخرى. كما أنها تحافظ على قابلية جيدة لللحام ومقاومة للتآكل.
الصف 23 التيتانيوم (Ti 6Al-4V ELI):هذه الدرجة مشابهة للدرجة 5 ولكن لديها أجزاء متداخلة منخفضة للغاية (ELI) ، مما يجعلها مفضلة لارتفاع صلابة الكسر وتحسين اللون.غالبا ما تستخدم في التطبيقات الطبية وكذلك مناسبة للشفرات في الحالات الحرجة، تطبيقات عالية الجودة.
3.المواصفات الخاصة بـ ASME B16.5 Calss 150 Titanium Weld Neck Flange
| الأنابيب | بيانات الشبكة | بيانات المركز | وجه مرفوع | بيانات الحفر | الوزن | |||||||
|
الحجم الاسمي للأنابيب
|
أ | ب | ج | د | E | F | G | هـ | أنا | ج | ||
| قطر خارجية | القطر الكلي | القطر الداخلي | سمك الشبكة الدقيقة | الطول الإجمالي | قطر في حبل التصلح | قطر المحور | قطر الوجه |
عدد الثقوب
|
قطر ثقب المسامير | قطر دائرة الثقوب | كغ/قطعة | |
| في ملم |
في ملم |
في ملم |
في ملم |
في ملم |
في ملم |
في ملم |
في ملم |
في ملم |
في ملم |
|||
| نصف | 0.840 21.30 | 3.500 8890 | 0.620 1570 | 0.440 11.20 |
1.880 4780 | 0.840 21.30 | 1.190 3020 | 1.380 3500 | 4 | 0.620 1570 | 2.380 6045 | 0.48 |
| 3/4 | 1.050 2670 | 3.880 9860 | 0.820 2080 | 0.500 12.70 |
2.060 5230 | 1.050 2670 | 1.500 3810 | 1.690 42.90 | 4 | 0.620 1570 | 2.750 69.85 | 0.71 |
| 1 | 1.315 3340 | 4.250 108.0 | 1.050 2670 | 0.560 14.20 |
2.190 5560 | 1.3203350 | 1.940 49.30 | 2.5000080 | 4 | 0.620 1570 | 3.120 79.25 | 1.01 |
| 11/4 | 1.660 42.20 | 4.620 1173 | 1.380 3510 | 0.620 15.70 |
2.250 5715 | 1.660 42.20 | 2.310 5870 | 2.500 63.50 | 4 | 0.620 1570 | 3.500 8890 | 1.33 |
| 11/2 | 1.900 4830 | 5.0001270 | 1.610 4090 | 0.690 17.50 |
2.440 62.00 | 1.900 4830 | 2.560 6500 | 2.88073.15 | 4 | 0.620 1570 | 3.880 9860 | 1.72 |
| 2 | 2.375 6030 | 6.0001524 | 2.070 5260 | 0.750 19.10 |
2.500 63.50 | 2.380 6045 | 3.060 7770 | 3.62091.90 | 4 | 0.750 19.10 | 4.750 1207 | 2.58 |
| 21/2 | 2.87573.00 | 7.0001778 | 2.470 62.70 | 0.880 22.40 |
2.750 69.85 | 2.88073.15 | 3.560 9040 | 4.120 104.6 | 4 | 0.750 19.10 | 5.500 1397 | 4.11 |
| 3 | 3.500 8890 | 7.500 190.5 | 3.070 7800 | 0.940 23.90 |
2.750 69.85 | 3.500 8890 | 4.250 108.0 | 5.0001270 | 4 | 0.750 19.10 | 6.0001524 | 4.92 |
| 31/2 | 4.000 1016 | 8.500 2159 | 3.550 90.20 | 0.940 23.90 |
2.810 71.40 | 4.000 1016 | 4.8101222 | 5.500 1397 | 8 | 0.750 19.10 | 7.0001778 | 6.08 |
| 4 | 4.500 114.3 | 9.000 2286 | 4.030 1024 | 0.940 23.90 |
3.00076.20 | 4.500 114.3 | 5.3101349 | 6.1901572 | 8 | 0.750 19.10 | 7.500 190.5 | 6.84 |
| 5 | 5.5631413 | 10.002540 | 5.0501283 | 0.940 23.90 |
3.500 8890 | 5.5601412 | 6.4401636 | 7.3101857 | 8 | 0.880 22.40 | 8.500 2159 | 8.56 |
| 6 | 6.6251683 | 11.00 2794 | 6.0701542 | 1.000 25.40 |
3.500 8890 | 6.6301684 | 7.560 192.0 | 8.500 2159 | 8 | 0.880 22.40 | 9.500 2413 | 10.6 |
| 8 | 8.625 219.1 | 13.50 3429 | 7.980 202.7 | 1.120 28.40 |
4.000 1016 | 8.630 219.2 | 9.690 2461 | 10.62 2697 | 8 | 0.880 22.40 | 11.75 2985 | 17.6 |
| 10 | 10.75 2730 | 16.004064 | 10.022545 | 1.190 30.20 |
4.000 1016 | 10.75 2730 | 12.003048 | 12.75 3238 | 12 | 1.000 25.40 | 14.253620 | 24.0 |
| 12 | 12.75 3238 | 19.00 4826 | 12.003048 | 1.250 31.75 |
4.500 114.3 | 12.75 3238 | 14.38 365.3 | 15.00 3810 | 12 | 1.000 25.40 | 17.00 4318 | 36.5 |
| 14 | 14.003556 | 21.00 5334 |
يجب تحديده من قبل المشتري
|
1.380 35.10 |
5.0001270 | 14.003556 | 15.754001 | 16.254127 | 12 | 1.120 28.40 | 18.75 4763 | 48.4 |
| 16 | 16.004064 | 23.505969 | 1.440 36.60 |
5.0001270 | 16.004064 | 18.004752 | 18.50 4699 | 16 | 1.120 28.40 | 21.255398 | 60.6 | |
| 18 | 18.004572 | 25.006350 | 1.560 39.60 |
5.500 1397 | 18.004572 | 19.885050 | 21.00 5334 | 16 | 1.250 31.75 | 22.75 5779 | 68.3 | |
| 20 | 20.005080 | 27.506985 | 1.690 42.90 |
5.6901445 | 20.005080 | 22.00 5588 | 23.005842 | 20 | 1.250 31.75 | 25.006350 | 84.5 | |
| 24 | 24.006096 | 32.00 8128 | 1.880 47.80 |
6.0001524 | 24.006096 | 26.126634 | 27.256921 | 20 | 1.380 3510 | 29.50 749 | ||
4مزايا ASME B16.5 طرفات رقبة التيتانيوم:
طوابق عنق لحام من التيتانيومتقدم مجموعة من المزايا التي تجعلها مطلوبة للغاية في تطبيقات صناعية مختلفة حيث الأداء والمتانة أمران حاسمان.
مقاومة التآكل: طوابق عنق لحام من التيتانيوممقاومة عالية للتآكل، حتى في البيئات العدوانية مثل مياه البحر، الأحماض، والكلوريدات. وهذا يجعلها مثالية للصناعات مثل المعالجة الكيميائية، البحرية،والنفط والغاز البحري حيث مقاومة التآكل أمر بالغ الأهمية.
نسبة القوة إلى الوزن:التيتانيوم لديه نسبة عالية من القوة إلى الوزن ، مما يجعل شرائح عنق التيتانيوم الصلبة قوية ودائمة مع الحفاظ على خفيفة الوزن.هذا مفيد في التطبيقات التي يكون فيها تخفيض الوزن مرغوب فيه دون المساس بالقوة والأداء.
مقاومة درجات الحرارة العالية: شرائح عنق اللحام من التيتانيمكن أن تتحمل درجات الحرارة العالية دون فقدان خصائصها الميكانيكية.مما يجعلها مناسبة للتطبيقات التي تنطوي على الدورة الحرارية والحرارية.
التوافق الحيوي:التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعل شرائح عنق التيتانيوم مناسبة للاستخدام في المعدات الطبية،وصناعات معالجة الغذاء حيث نقاء المنتج ضروري.
طول العمر والمتانةالتيتانيوم معروف بمتانته وطول عمر الخدمة.المساهمة في خفض تكاليف الصيانة والاستبدال بمرور الوقت.
خصائص الختم الممتازةالتشطيب السطحي السلس لصفائح عنق التيتانيوم ، والذي يتم تحقيقه من خلال عمليات التخلط أو التصنيع ، يسمح بتغطية متفوقة بالغرز أو المكونات المربطة الأخرى.هذا يساعد على منع التسرب وضمان أداء موثوق به في التطبيقات الحرجة.
التوافق مع المعادن الأخرى: طرفات عنق التيتانيوميمكن لحامها بسهولة أو مقترنة مع المعادن الأخرى مثل الفولاذ المقاوم للصدأ أو الفولاذ الكربوني ، مما يسمح بتنوع التصميم والتوافق مع الأنظمة الحالية.
5حزم من طلاء رقبة التيتانيوم
الوقاية من الصدأ
6شهادات ASME B16.5 طوق رقبة التيتانيوم:
شهادة EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesيتم إصدارها من قبل الشركة المصنعة وتتحقق من أن المواد تلبي المعايير المطلوبة.
شهادة المواد الخام:
توفر هذه الشهادة تفاصيل عن المواد الخام المستخدمة في إنتاج شرائح التيتانيوم. وتشمل معلومات مثل أصل المواد الخام، وتكوينها،وكل نتائج اختبار المواد المعمول بهاهذا يضمن التتبع ومراقبة الجودة من مرحلة شراء المواد الأولية.
100% الكشف عن العيوب بالموجات فوق صوتية
الاختبار بالموجات فوق الصوتية (UT) هو طريقة اختبار غير مدمرة تستخدم للكشف عن العيوب الداخلية والسطحية في شرائح التيتانيوم.تغطية UT 100٪ تعني أن جميع الاطراف تخضع لاختبارات شاملة لضمان عدم وجود عيوب يمكن أن تهدد سلامتها الهيكلية أو أدائها.
الاختبار الهيدروستاتيكي:
يتضمن هذا الاختبار الضغط على شراع التيتانيوم بالماء أو سائل آخر إلى مستوى ضغط محدد مسبقًا.يقيّم قدرة اللحاء على تحمل الضغط دون تسرب أو تشويهلضمان استيفائها لمعايير الضغط المحددة ومتطلبات السلامة.
تقرير تفتيش الطرف الثالث:
هذا التقرير يتم إجراؤه من قبل وكالة أو سلطة تفتيش خارجية مستقلة. ويوفر تقييمًا غير متحيزًا لجودة شرائح التيتانيوم،تأكيد الامتثال للمعايير المعمول بها، المواصفات، ومتطلبات العملاء.
