تفاصيل المنتج
مكان المنشأ: باوجى ، شنشى ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001,CE,etc
رقم الموديل: الانزلاق على شفة
شروط الدفع والشحن
الحد الأدنى لكمية: 5 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: علبة من الخشب المقاوم للطائرات أو منصة، أو حسب متطلباتك
وقت التسليم: حوالي 5-15 أيام للتسليم
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار المنتج: |
ASME B16.5 التيتانيوم الزحف على اللحاء |
المعيار: |
الـ ASME B16.5، ASME B16.47، EN 1092 ، DIN ، JIS |
الحجم: |
نصف بوصة إلى 24 بوصة |
تصنيف الضغط: |
فئة 150 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معالجة السطح: |
المخلل، رمل التفجير، التدحرج التفجير، الغلفين، اختفى |
أنواع الوجه: |
الوجه المرتفع، الوجه المسطح، المفصل الدائري، الوجه المفصلي |
المواد: |
Gr1 Gr2 Gr5 Gr7 Gr12 إلخ. |
التكنولوجيا: |
التشكيل البارد، العمل الحار واللحام |
طلب: |
البترول ، الكيمياء ، الطاقة ، الغاز ، المعادن ، بناء السفن ، البناء ، إلخ. |
معيار المنتج: |
ASME B16.5 التيتانيوم الزحف على اللحاء |
المعيار: |
الـ ASME B16.5، ASME B16.47، EN 1092 ، DIN ، JIS |
الحجم: |
نصف بوصة إلى 24 بوصة |
تصنيف الضغط: |
فئة 150 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معالجة السطح: |
المخلل، رمل التفجير، التدحرج التفجير، الغلفين، اختفى |
أنواع الوجه: |
الوجه المرتفع، الوجه المسطح، المفصل الدائري، الوجه المفصلي |
المواد: |
Gr1 Gr2 Gr5 Gr7 Gr12 إلخ. |
التكنولوجيا: |
التشكيل البارد، العمل الحار واللحام |
طلب: |
البترول ، الكيمياء ، الطاقة ، الغاز ، المعادن ، بناء السفن ، البناء ، إلخ. |

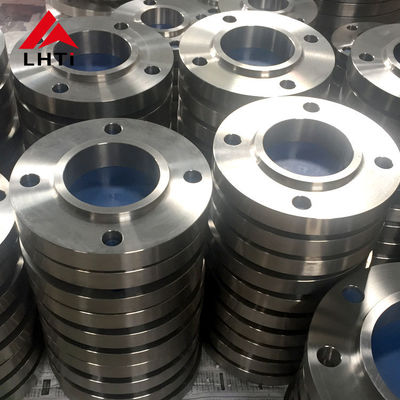

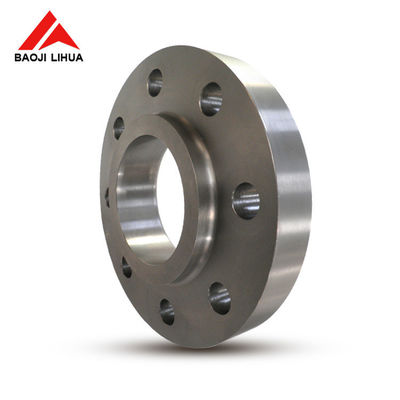

Ti Gr5 Gr7 ASME B16.5 الفئة 150 التيتانيوم الزحف على اللحاء ارتفع وجه SORF لتطبيقات خطوط الأنابيب
1.منتج مقدمة من ASME B16.5 التيتانيوم الزحف على اللحاء
شرائح من التيتانيوم،المصنوعة من سبائك التيتانيوم، تُقدّر كثيراً في مختلف الصناعات بسبب خصائصها الاستثنائية. هذه الاطراف معروفة بمقاومتها الممتازة للتآكل،نسبة قوة عالية إلى الوزنفهي تتفوق في البيئات القاسية حيث التآكل الكيميائي هو مصدر قلق، مما يجعلها لا غنى عنها في الصناعات مثل البترول،وغيرها التي تتطلب أداء مادة قوية
تصنيفات التيتانيوم:
معيار ASME B16.5:
تيتانيوم زلق على شاشة (SORF):
2الدرجات من ASME B16.5 صفيحة التيتانيوم الزلقة على اللحاء 150 Gr 5 Gr 7
التيتانيوم من الصف 5 (Ti-6Al-4V):
التركيب: التيتانيوم الدرجة 5 هو سبيكة ألفا بيتا تتكون من 90 ٪ التيتانيوم ، 6 ٪ الألومنيوم ، و 4 ٪ الفاناديوم.هذا التكوين يوفر توازن من الخصائص التي تجعلها سبيكة التيتانيوم الأكثر استخداما.
القوة: تقدم نسبة قوة إلى وزن ممتازة ، مما يجعلها مناسبة للتطبيقات الجوية والبحرية والصناعية حيث تكون قوة الخفيفة حاسمة.
مقاومة التآكل: التيتانيوم من الدرجة 5 لديه مقاومة جيدة للتآكل ، على الرغم من أنه ليس عالياً مثل التيتانيوم النقي (الدرجة 1). لا يزال مقاوماً للغاية لمعظم البيئات.
مقاومة درجات الحرارة: يحتفظ بخصائصه عند درجات حرارة مرتفعة ، مما يجعله مناسبًا للتطبيقات في توربينات الغاز وأنظمة العادم وغيرها من البيئات ذات درجات الحرارة العالية.
التطبيقات: مكونات الطيران (أجزاء الطائرات ومحركات الطائرات النفاثة) ، ومعدات البحرية، والزرع الطبي، ومكونات السيارات، والمعدات الرياضية، والآلات الصناعية.
التيتانيوم من الصف 7 (Ti-0.15Pd):
تكوين: التيتانيوم الصف 7 هو سبيكة التيتانيوم مع 0.15٪ من البالاديوم المضافة ، مما يعزز مقاومة التآكل.
مقاومة التآكل: التيتانيوم من الدرجة 7 مقاوم للغاية للتآكل في البيئات المقللة والأكسدة الخفيفة ، بما في ذلك الكلوريدات. إنه أكثر مقاومة للتآكل من التيتانيوم من الدرجة 2.
قابلية اللحام: تقدم قابلية اللحام الجيدة ، مما يجعلها مناسبة للتطبيقات التي تتطلب التصنيع والتجميع.
القوة: تتمتع الصف 7 من التيتانيوم بقوة أقل مقارنة بالصف 5 ولكنه لا يزال كافياً للعديد من التطبيقات.
التطبيقات: المعالجة الكيميائية ، تحلية المياه ، البيئات البحرية ، وغيرها من التطبيقات التي تتطلب مقاومة عالية للتآكل.يستخدم أيضا في الزرع الطبي حيث التوافق البيولوجي ومقاومة التآكل أمر حاسم.
| المتطلبات الكيميائية | |||||||||||
| ن | ج | هـ | في | أوه | ال | V | Pd | (مو) | نـي | (تاي) | |
| الدرجة الأولى | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | كرة |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | كرة |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~675 | 3.5 ~ 4.5 | / | / | / | كرة |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | كرة |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2 ~ 0.4 | 0.6 ~ 0. | |
3.المواصفات الخاصة بـ ASME B16.5 Calss 150 Titanium Slip On Flange
|
الأنابيب |
بيانات الشبكة |
المركز |
وجه مرفوع |
بيانات الحفر |
الوزن |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
الحجم الاسمي للأنابيب
|
أ | ب | ج | د | F | G | هـ | أنا | ج |
كغ/قطعة
|
|
|
قطر خارجية |
القطر الكلي |
القطر الداخلي |
سمك الشريط دقيقة |
الطول الإجمالي |
قطر المحور |
قطر الوجه |
عدد الثقوب |
قطر ثقب المسامير |
قطر دائرة الثقوب |
||
|
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
|||
| نصف | 0.840 21.30 | 3.500 8890 | 0.880 22.40 | 0.440 1120 | 0.620 1570 | 1.190 3020 | 1.380 3510 | 4 | 0.620 1570 | 2.380 6045 | 0.39 |
| 3/4 | 1.050 2670 | 3.880 9860 | 1.090 2770 | 0.500 1270 | 0.620 1570 | 1.500 3810 | 1.690 42.90 | 4 | 0.620 1570 | 2.750 69.85 | 0.56 |
| 1 | 1.315 3340 | 4.250 108.0 | 1.360 3450 | 0.560 1420 | 0.690 1750 | 1.940 49.30 | 2.5000080 | 4 | 0.620 1570 | 3.120 79.25 | 0.78 |
| 1 1/4 | 1.660 42.20 | 4.620 1173 | 1.700 4320 | 0.620 1570 | 0.810 2060 | 2.310 5870 | 2.500 63.50 | 4 | 0.620 1570 | 3.500 8890 | 1.03 |
| واحد ونصف | 1.900 4830 | 5.0001270 | 1.950 49.50 | 0.690 1750 | 0.880 22.40 | 2.560 6500 | 2.88073.15 | 4 | 0.620 1570 | 3.880 9860 | 1.32 |
| 2 | 2.375 6030 | 6.0001524 | 2.440 62.00 | 0.750 19.10 | 1.000 25.40 | 3.060 7770 | 3.62091.90 | 4 | 0.750 19.10 | 4.750 1207 | 2.06 |
| 2 1/2 | 2.87573.00 | 7.0001778 | 2.940 74.70 | 0.880 22.40 | 1.120 28.40 | 3.560 9040 | 4.120 104.6 | 4 | 0.750 19.10 | 5.500 1397 | 3.28 |
| 3 | 3.500 8890 | 7.500 190.5 | 3.570 90.70 | 0.940 23.90 | 1.190 3020 | 4.250 108.0 | 5.0001270 | 4 | 0.750 19.10 | 6.0001524 | 3.85 |
| ثلاثة ونصف | 4.000 1016 | 8.500 2159 | 4.0701034 | 0.940 23.90 | 1.250 31.75 | 4.8101222 | 5.500 1397 | 8 | 0.750 19.10 | 7.0001778 | 4.81 |
| 4 | 4.500 114.3 | 9.000 2286 | 4.5701161 | 0.940 23.90 | 1.3103330 | 5.3101349 | 6.1901572 | 8 | 0.750 19.10 | 7.500 190.5 | 5.30 |
| 5 | 5.5631413 | 10.002540 | 5.6601438 | 0.940 23.90 | 1.440 3660 | 6.4401636 | 7.3101857 | 8 | 0.880 22.40 | 8.500 2159 | 6.07 |
| 6 | 6.6251683 | 11.00 2794 | 6.720 170.7 | 1.000 25.40 | 1.560 39.60 | 7.560 192.0 | 8.500 2159 | 8 | 0.880 22.40 | 9.500 2413 | 7.45 |
| 8 | 8.625 219.1 | 13.50 3429 | 8.720 2215 | 1.120 28.40 | 1.750 4450 | 9.690 2461 | 10.62 2697 | 8 | 0.880 22.40 | 11.75 2985 | 12.1 |
| 10 | 10.75 2730 | 16.004064 | 10.882763 | 1.190 3020 | 1.940 49.30 | 12.003048 | 12.75 3239 | 12 | 1.000 25.40 | 14.253620 | 16.5 |
| 12 | 12.75 3238 | 19.00 4826 | 12.88 3271 | 1.250 31.75 | 2.190 5560 | 14.38 365.3 | 15.00 3810 | 12 | 1.000 25.40 | 17.00 4318 | 26.2 |
| 14 | 14.003556 | 21.00 5334 | 14.143591 | 1.380 3510 | 2.250 5715 | 15.754001 | 16.254128 | 12 | 1.120 28.40 | 18.75 4763 | 34.6 |
| 16 | 16.004064 | 23.505969 | 16.164105 | 1.440 3660 | 2.500 63.50 | 18.004572 | 18.50 4699 | 16 | 1.120 28.40 | 21.255398 | 44.8 |
| 18 | 18.004572 | 25.006350 | 18.184618 | 1.560 39.60 | 2.690 68.30 | 19.885050 | 21.00 5334 | 16 | 1.250 31.75 | 22.75 5779 | 48.9 |
| 20 | 20.005080 | 27.506985 | 20.205131 | 1.690 42.90 | 2.88073.15 | 22.00 5588 | 23.005842 | 20 | 1.250 31.75 | 25.006350 | 61.9 |
| 24 | 24.006096 | 32.00 8128 | 24.256160 | 1.880 4780 | 3.250 82.60 | 26.126634 | 27.256922 | 20 | 1.380 3510 | 29.507493 | |
4مزايا ASME B16.5 التيتانيوم الزلقة على الاطراف:
توفر شرائح التيتانيوم المنزلقة العديد من المزايا التي تجعلها مناسبة للغاية لمختلف التطبيقات الصناعية:
مقاومة التآكل:التيتانيوم مشهور بمقاومته الاستثنائية للتآكل، وخاصة في البيئات العدوانية مثل مياه البحر والأحماض والكلوريدات.هذه الخاصية تضمن طول العمر والموثوقية في البيئات الصناعية التآكلية حيث قد تفشل المواد التقليدية.
نسبة القوة إلى الوزن العالية:يتمتع التيتانيوم بنسبة قوة/وزن متفوقة مقارنة بالصلب والعديد من المعادن الأخرى.هذه الخصائص تسمح للشرائح الزلقة من التيتانيوم بتوفير أداء قوي مع كونها خفيفة الوزنإنه مفيد بشكل خاص في التطبيقات التي يكون فيها خفض الوزن أمرًا حاسمًا ، مثل صناعات الطيران والفضاء والبحرية.
مقاومة الحرارة العالية:يحافظ التيتانيوم على خصائصه الميكانيكية ومقاومته للتآكل عند درجات حرارة مرتفعة ، تصل إلى حوالي 600 درجة مئوية (1112 درجة فهرنهايت) ، اعتمادًا على الصف.هذا يجعل منافذ التيتانيوم المنزلق مناسبة للتطبيقات التي تنطوي على درجات حرارة عالية، مثل المعالجة الكيميائية وتوليد الطاقة الحرارية.
التوافق الحيوي:التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعله مناسبًا للاستخدام في الصناعات مثل الأدوية ومعالجة الأغذية والأجهزة الطبية حيث تكون نقاء المنتج وسلامته أمرًا أساسيًا.
انخفاض الحرارةالتيتانيوم له معامل توسع حراري منخفض مقارنة بالصلب ، مما يمكن أن يقلل من خطر التسرب والفشل في أنظمة الأنابيب بسبب اختلاف درجات الحرارة.
طول العمر والمتانةالتيتانيوم معروف بمتانته الممتازة ومقاومته للتدهور بمرور الوقت ، مما يضمن عمر خدمة أطول وتخفيض تكاليف الصيانة مقارنة بالمواد الأخرى.
سهولة التصنيع:يمكن بسهولة معالجة التيتانيوم ، واللحام ، وتشكيلها إلى أشكال معقدة ، مما يسمح بتصميمات وتكوينات مخصصة لتلبية متطلبات المشروع المحددة.
غير مغناطيسية وغير ذات شرارة:التيتانيوم غير مغناطيسي ولا يمتلك الشرارة، مما يجعله مناسبًا للتطبيقات التي تكون فيها هذه الخصائص مفيدة.مثل في المعدات الإلكترونية الحساسة أو البيئات ذات المخاطر الانفجارية.
التوافق البيئي:التيتانيوم صديق للبيئة بسبب مقاومة التآكل وطول العمر وقدرته على إعادة التدوير ، مما يقلل من تأثيره البيئي على مدار دورة حياته.
5حزم من التيتانيوم
الوقاية من الصدأ
6الشهادات من ASME B16.5 التيتانيوم الزحف على شاشة:
شهادة EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesيتم إصدارها من قبل الشركة المصنعة وتتحقق من أن المواد تلبي المعايير المطلوبة.
شهادة المواد الخام:
توفر هذه الشهادة تفاصيل عن المواد الخام المستخدمة في إنتاج شرائح التيتانيوم. وتشمل معلومات مثل أصل المواد الخام، وتكوينها،وكل نتائج اختبار المواد المعمول بهاهذا يضمن التتبع ومراقبة الجودة من مرحلة شراء المواد الأولية.
100% الكشف عن العيوب بالموجات فوق صوتية
الاختبار بالموجات فوق الصوتية (UT) هو طريقة اختبار غير مدمرة تستخدم للكشف عن العيوب الداخلية والسطحية في شرائح التيتانيوم.تغطية UT 100٪ تعني أن جميع الاطراف تخضع لاختبارات شاملة لضمان عدم وجود عيوب يمكن أن تهدد سلامتها الهيكلية أو أدائها.
الاختبار الهيدروستاتيكي:
يتضمن هذا الاختبار الضغط على شراع التيتانيوم بالماء أو سائل آخر إلى مستوى ضغط محدد مسبقًا.يقيّم قدرة اللحاء على تحمل الضغط دون تسرب أو تشويهلضمان استيفائها لمعايير الضغط المحددة ومتطلبات السلامة.
تقرير تفتيش الطرف الثالث:
هذا التقرير يتم إجراؤه من قبل وكالة أو سلطة تفتيش خارجية مستقلة. ويوفر تقييمًا غير متحيزًا لجودة شرائح التيتانيوم،تأكيد الامتثال للمعايير المعمول بها، المواصفات، ومتطلبات العملاء.
