تفاصيل المنتج
مكان المنشأ: باوجى ، شنشى ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001,CE,etc
رقم الموديل: التيتانيوم الانزلاق على شفة
شروط الدفع والشحن
الحد الأدنى لكمية: 5 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: علبة من الخشب المقاوم للطائرات أو منصة، أو حسب متطلباتك
وقت التسليم: حوالي 5-15 أيام للتسليم
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار المنتج: |
ASME B16.5 الزحف على الشريط |
الحجم: |
1/2 ''إلى 24'' |
الضغط: |
فئة 150 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
العملية: |
الصب، التصنيع، المعالجة، الخ |
معالجة السطح: |
المخلل، رمل التفجير، التدحرج التفجير، الغلفين، اختفى |
سطح الختم: |
RF، FF، TG، RJ الخ |
المواد: |
Gr1 Gr2 Gr5 Gr7 Gr12 إلخ. |
التكنولوجيا: |
التشكيل البارد، العمل الحار واللحام |
طلب: |
المعالجة الكيميائية، النفط والغاز، الطيران |
معيار المنتج: |
ASME B16.5 الزحف على الشريط |
الحجم: |
1/2 ''إلى 24'' |
الضغط: |
فئة 150 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
العملية: |
الصب، التصنيع، المعالجة، الخ |
معالجة السطح: |
المخلل، رمل التفجير، التدحرج التفجير، الغلفين، اختفى |
سطح الختم: |
RF، FF، TG، RJ الخ |
المواد: |
Gr1 Gr2 Gr5 Gr7 Gr12 إلخ. |
التكنولوجيا: |
التشكيل البارد، العمل الحار واللحام |
طلب: |
المعالجة الكيميائية، النفط والغاز، الطيران |

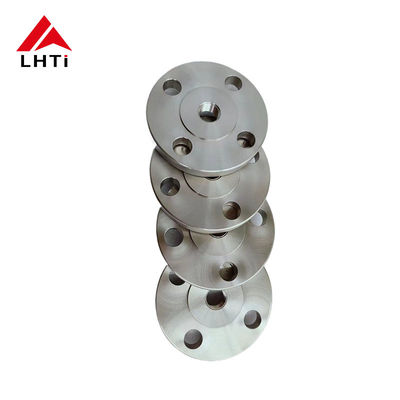

ANSI B16.5 صفيحة التيتانيوم الزلقة على الشريط Ti Gr1 Gr2 Gr5 Gr7 SORF الفئة 150 وجه مرتفع للتطبيقات الصناعية
1المنتج مقدمة EN1092-01 طلاء التيتانيوم
شرائح من التيتانيوم،المصنوعة من سبائك التيتانيوم، تُقدّر كثيراً في مختلف الصناعات بسبب خصائصها الاستثنائية. هذه الاطراف معروفة بمقاومتها الممتازة للتآكل،نسبة قوة عالية إلى الوزنفهي تتفوق في البيئات القاسية حيث التآكل الكيميائي هو مصدر قلق، مما يجعلها لا غنى عنها في الصناعات مثل البترول،وغيرها التي تتطلب أداء مادة قوية.
مفتاح فائدتهم هو مقاومة التيتانيوم الفطرية للتآكل، مما يضمن طول العمر والموثوقية في ظروف تشغيل صعبة.تظهر شرائح التيتانيوم أيضا مقاومة ممتازة للتعب ومقاومة الزحف، من الضروري للحفاظ على الأداء المستقر على مدى فترات طويلة. سهولة معالجة وتركيبها يزيد من جاذبيتها،توفير حلول عملية لمختلف التطبيقات الصناعية.
أجهزة تيتانيوم قابلة للإنزلاق،تتوافق مع معايير ASME B16.5 ومصنوعة من سبيكة التيتانيوم من الدرجة 2 ، تلعب دورًا حاسمًا في صناعة النفط والغاز.تم تصميم هذه الاطراف ذات الوجوه المرتفعة لضمان اتصالات آمنة وخالية من التسرب في خطوط الأنابيب والمعدات التي تتعرض لضغوط عالية وبيئات تآكلهذه الورقة تدرس المواصفات والخصائص والتطبيقات من ASME B16.5 الدرجة 2 الفئة 150 التيتانيوم الزحف على الاطراف مع وجه مرتفع،تسليط الضوء على أهميتها في تعزيز كفاءة التشغيل والموثوقية في قطاع النفط والغاز.
معايير ASME B16.5يتضمن المعيار الأبعاد والتسامحات لصفائح الأنابيب والأجهزة المكونة من صفائح الأنابيب من NPS 1/2 إلى NPS 24 ، المستخدمة في صناعات العمليات. صفائح التيتانيوم المنزلق (SO flange) التي تتوافق مع ASME B16.5 مصممة خصيصاً للاستخدام مع أنابيب التيتانيوم أو أنابيب ذات مكونات من سبيكة التيتانيوم.
أجهزة التقطير من التيتانيومعادة ما يتم تصنيعها باستخدام التيتانيوم النقي تجاريا (الدرجة 2) أو سبائك التيتانيوم مثل الدرجة 12.ضمان قوة عالية ومقاومة للتآكل مناسبة لمختلف التطبيقات الصناعية.شاشة زلقةيحتوي على قطر داخلي أكبر قليلاً من القطر الخارجي للأنبوب الذي يستهدف وضعه عليه. من السهل محاذاته وحامله ، مما يوفر فتحة سلسة وخصائص تدفق جيدة.5 يحدد تصميم الوجه المرتفع (RF) للشرائح المنزلقة، والذي يساعد على إنشاء ختم عند إيقافه على شاشة أو إصلاحات متوافقة.
2الصفوف من ASME B16.5 صفيحة التيتانيوم الزلقة على شاشة
الدرجة 1 من التيتانيوم:المعروف بمرونته العالية، التيتانيوم من الدرجة 1 هو الأكثر ليونة وأكثر قابلية للتشكيل من بين جميع درجات التيتانيوم النقية التجارية.يستخدم في الغالب في التطبيقات التي تتطلب مقاومة تآكل متفوقة في البيئات مثل صناعة المعالجة الكيميائية.
الدرجة الثانية من التيتانيوم:هذا هو نوع التيتانيوم الأكثر استخدامًا. إنه يوفر توازنًا جيدًا بين القوة والمرونة ، مع مقاومة التآكل الممتازة. يتم استخدامه في مجموعة واسعة من التطبيقات ،بما في ذلك الستائر لنظم الأنابيب.
الصف 5 التيتانيوم (Ti 6Al-4V):هذه هي الدرجة المسربة والأكثر استخدامًا من جميع سبائك التيتانيوم. إنها تزيد بشكل ملحوظ من قوة الاطراف مقارنة بدرجات التيتانيوم النقي.يستخدم التيتانيوم من الدرجة 5 في التطبيقات عالية القوة حيث يتطلب كل من مقاومة الحرارة والآكل.
الدرجة 7 من التيتانيوم:يحتوي هذا الصنف على قدرة ممتازة على اللحام والتصنيع ، ويشمل البالاديوم لمقاومة التآكل المحسنة ، وخاصة ضد الأحماض المقللة والهجوم المحلي في الهاليدات الساخنة.
الدرجة 12 من التيتانيوم:هذه الدرجة توفر مقاومة حرارية وقوة متزايدة مقارنة بالدرجات النقية التجارية الأخرى. كما أنها تحافظ على قابلية جيدة لللحام ومقاومة للتآكل.
الصف 23 التيتانيوم (Ti 6Al-4V ELI):هذه الدرجة مشابهة للدرجة 5 ولكن لديها أجزاء متداخلة منخفضة للغاية (ELI) ، مما يجعلها مفضلة لارتفاع صلابة الكسر وتحسين اللون.غالبا ما تستخدم في التطبيقات الطبية وكذلك مناسبة للشفرات في الحالات الحرجة، تطبيقات عالية الجودة.
3.المواصفات الخاصة بـ ASME B16.5 Calss 150 Titanium Slip On Flange
|
الأنابيب |
بيانات الشبكة |
المركز |
وجه مرفوع |
بيانات الحفر |
الوزن |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
الحجم الاسمي للأنابيب
|
أ | ب | ج | د | F | G | هـ | أنا | ج |
كغ/قطعة
|
|
|
قطر خارجية |
القطر الكلي |
القطر الداخلي |
سمك الشريط دقيقة |
الطول الإجمالي |
قطر المحور |
قطر الوجه |
عدد الثقوب |
قطر ثقب المسامير |
قطر دائرة الثقوب |
||
|
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
|||
| نصف | 0.840 21.30 | 3.500 8890 | 0.880 22.40 | 0.440 1120 | 0.620 1570 | 1.190 3020 | 1.380 3510 | 4 | 0.620 1570 | 2.380 6045 | 0.39 |
| 3/4 | 1.050 2670 | 3.880 9860 | 1.090 2770 | 0.500 1270 | 0.620 1570 | 1.500 3810 | 1.690 42.90 | 4 | 0.620 1570 | 2.750 69.85 | 0.56 |
| 1 | 1.315 3340 | 4.250 108.0 | 1.360 3450 | 0.560 1420 | 0.690 1750 | 1.940 49.30 | 2.5000080 | 4 | 0.620 1570 | 3.120 79.25 | 0.78 |
| 1 1/4 | 1.660 42.20 | 4.620 1173 | 1.700 4320 | 0.620 1570 | 0.810 2060 | 2.310 5870 | 2.500 63.50 | 4 | 0.620 1570 | 3.500 8890 | 1.03 |
| واحد ونصف | 1.900 4830 | 5.0001270 | 1.950 49.50 | 0.690 1750 | 0.880 22.40 | 2.560 6500 | 2.88073.15 | 4 | 0.620 1570 | 3.880 9860 | 1.32 |
| 2 | 2.375 6030 | 6.0001524 | 2.440 62.00 | 0.750 19.10 | 1.000 25.40 | 3.060 7770 | 3.62091.90 | 4 | 0.750 19.10 | 4.750 1207 | 2.06 |
| 2 1/2 | 2.87573.00 | 7.0001778 | 2.940 74.70 | 0.880 22.40 | 1.120 28.40 | 3.560 9040 | 4.120 104.6 | 4 | 0.750 19.10 | 5.500 1397 | 3.28 |
| 3 | 3.500 8890 | 7.500 190.5 | 3.570 90.70 | 0.940 23.90 | 1.190 3020 | 4.250 108.0 | 5.0001270 | 4 | 0.750 19.10 | 6.0001524 | 3.85 |
| ثلاثة ونصف | 4.000 1016 | 8.500 2159 | 4.0701034 | 0.940 23.90 | 1.250 31.75 | 4.8101222 | 5.500 1397 | 8 | 0.750 19.10 | 7.0001778 | 4.81 |
| 4 | 4.500 114.3 | 9.000 2286 | 4.5701161 | 0.940 23.90 | 1.3103330 | 5.3101349 | 6.1901572 | 8 | 0.750 19.10 | 7.500 190.5 | 5.30 |
| 5 | 5.5631413 | 10.002540 | 5.6601438 | 0.940 23.90 | 1.440 3660 | 6.4401636 | 7.3101857 | 8 | 0.880 22.40 | 8.500 2159 | 6.07 |
| 6 | 6.6251683 | 11.00 2794 | 6.720 170.7 | 1.000 25.40 | 1.560 39.60 | 7.560 192.0 | 8.500 2159 | 8 | 0.880 22.40 | 9.500 2413 | 7.45 |
| 8 | 8.625 219.1 | 13.50 3429 | 8.720 2215 | 1.120 28.40 | 1.750 4450 | 9.690 2461 | 10.62 2697 | 8 | 0.880 22.40 | 11.75 2985 | 12.1 |
| 10 | 10.75 2730 | 16.004064 | 10.882763 | 1.190 3020 | 1.940 49.30 | 12.003048 | 12.75 3239 | 12 | 1.000 25.40 | 14.253620 | 16.5 |
| 12 | 12.75 3238 | 19.00 4826 | 12.88 3271 | 1.250 31.75 | 2.190 5560 | 14.38 365.3 | 15.00 3810 | 12 | 1.000 25.40 | 17.00 4318 | 26.2 |
| 14 | 14.003556 | 21.00 5334 | 14.143591 | 1.380 3510 | 2.250 5715 | 15.754001 | 16.254128 | 12 | 1.120 28.40 | 18.75 4763 | 34.6 |
| 16 | 16.004064 | 23.505969 | 16.164105 | 1.440 3660 | 2.500 63.50 | 18.004572 | 18.50 4699 | 16 | 1.120 28.40 | 21.255398 | 44.8 |
| 18 | 18.004572 | 25.006350 | 18.184618 | 1.560 39.60 | 2.690 68.30 | 19.885050 | 21.00 5334 | 16 | 1.250 31.75 | 22.75 5779 | 48.9 |
| 20 | 20.005080 | 27.506985 | 20.205131 | 1.690 42.90 | 2.88073.15 | 22.00 5588 | 23.005842 | 20 | 1.250 31.75 | 25.006350 | 61.9 |
| 24 | 24.006096 | 32.00 8128 | 24.256160 | 1.880 4780 | 3.250 82.60 | 26.126634 | 27.256922 | 20 | 1.380 3510 | 29.507493 | |
4فوائد الصفيحة التيتانيوم الزلقة على الاطراف:
توفر شرائح التيتانيوم المنزلقة عدة مزايا تجعلها مناسبة لمختلف التطبيقات الصناعية حيث خصائص التيتانيوم مفيدة. فيما يلي بعض المزايا الرئيسية:
مقاومة التآكل: التيتانيوم مقاوم للغاية للتآكل في مجموعة واسعة من البيئات العدوانية ، بما في ذلك مياه البحر والأحماض والكلوريدات.هذه الممتلكات تجعل الفلينجز الزلقة من التيتانيوم مثالية للتطبيقات التي يكون فيها التآكل مصدر قلق، مثل البيئات البحرية، المعالجة الكيميائية، ومنصات النفط البحرية.
نسبة القوة إلى الوزن العالية: تُعرف التيتانيوم بنسبة القوة إلى الوزن الممتازة، والتي تفوق معظم المعادن الأخرى.هذه الخصائص تسمح للشظايا الزلقة من التيتانيوم بتوفير قوةو هي مفيدة بشكل خاص في التطبيقات الفضائية و الصناعات حيث انخفاض الوزن أمر بالغ الأهمية
التوافق البيولوجي: التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعله مناسبًا للتطبيقات في الأجهزة الطبية، وإنتاج الأدوية،ومعالجة الأغذية حيث نقاء المنتج وسلامته ضروريان.
مقاومة درجات الحرارة العالية: يحافظ التيتانيوم على قوته ومقاومته للتآكل عند درجات حرارة مرتفعة ، تصل إلى حوالي 600 درجة مئوية (1112 درجة فهرنهايت) ، اعتمادًا على الصف.هذه الخصائص تجعل شرائح التيتانيوم المنزلق مناسبة لتطبيقات درجات الحرارة العالية مثل مبادلات الحرارة والمفاعلات الكيميائية.
سهولة التصنيع: يمكن بسهولة معالجة التيتانيوم ، واللحام ، وتشكيله ، مما يسمح للأشكال والتكوينات المعقدة في الستائر المنزلقة.هذه المرونة في التصنيع تسهل التخصيص والتكيف مع متطلبات المشروع المحددة.
طول العمر والمتانة: التيتانيوم معروف بمتانته طويلة الأمد ومقاومته للتدهور بمرور الوقت،ضمان أداء موثوق به وطول عمر الخدمة للشرائح المنزلقة في البيئات الصناعية المطالبة.
5الحرارةالمواصفات الخاصة بـ ASME B16.5 تيتانيوم سليب أون فلانج
| ANSI B165 | تصنيف الضغط للشرائح التيتانيوم | ||||||
| درجة الحرارة °F | الفئة 150 | فئة 300 | الفئة 400 | الفئة 600 | الفئة 900 | الفئة 1500 | الفئة 2500 |
| -20 إلى 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
6لوحة التيتانيوم تنزلق على فليانج
الاختبار البصري (VT):يتضمن ذلك فحص سطح اللحام والفلانج بصرياً لاكتشاف أي عيوب مرئية مثل الشقوق أو المسام أو ملامح اللحام غير الصحيحة.
اختبار بالموجات فوق الصوتية (UT):تستخدم هذه التقنية موجات صوتية عالية التردد للكشف عن العيوب الداخلية داخل المادة ، مثل الفراغات أو الإدراجات أو الشقوق. إنها مفيدة بشكل خاص للمقاطع الأكثر سماكة من لحام التيتانيوم.
الاختبار الإشعاعي:تستخدم هذه الطريقة الأشعة السينية أو أشعة غاما لإنتاج صور للبنية الداخلية لللحام والفلانج. إنها فعالة للكشف عن العيوب الداخلية وتقييم جودة الحام.
اختبار الجسيمات المغناطيسية (MT):يستخدم MT للكشف عن العيوب السطحية وقريبة من السطح في المواد المغناطيسية الحديدية. ومع ذلك ، نظرًا لأن التيتانيوم ليس مغناطيسيًا حديديًا ،قد لا تكون هذه الطريقة قابلة للتطبيق ما لم تكن هناك مواد مغناطيسية بالقرب منها أو طلاءات يمكن مغناطيسها.
اختبار الاختراق/اختراق الصبغة (PT):يشتمل PT على تطبيق مادة صبغة على سطح اللحام ثم إزالة الزيادة من الصبغة للكشف عن العيوب التي تكسر السطح. هذه الطريقة مفيدة للكشف عن الشقوق الصغيرة والثقوب والتسربات.
اختبار التيار الدوامي (ET):تستخدم الكهرومغناطيسية الحثية الكهرومغناطيسية للكشف عن العيوب السطحية والقريبة من السطح في المواد الموصلة مثل التيتانيوم. إنها مفيدة للكشف عن التآكل والشقوق والتغيرات في خصائص المواد.
الانبعاثات الصوتية (AE):ويتضمن AE مراقبة الانبعاثات الصوتية من مادة تحت الضغط للكشف عن التغيرات المؤشرة على العيوب مثل الشقوق أو التسربات. يمكن استخدامه لكل من فحص اللحام والمواد الأساسية4
7أنواع مختلفة من أجهزة التيتانيوم:
التصميم:
المزايا:
التطبيقات:
التصميم:
المزايا:
التطبيقات:
متطلبات الضغط والختم: يتم تفضيل شرائح الوجه المرتفعة لتطبيقات الضغط العالي حيث يكون الختم الموثوق به أمرًا حاسمًا.تصلح شظايا الوجه المسطح لتطبيقات الضغط المنخفض أو حيث تتمثل قيود المساحة في مشكلة.
اختيار الغطاء: يعتمد اختيار الغطاء (مثل نوع الحلقة أو الوجه الكامل) على نوع واجهة الجهاز (RF أو FF) ومتطلبات التطبيق لسلامة الختم.
