تفاصيل المنتج
مكان المنشأ: باوجى ، شنشى ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001,CE,etc
رقم الموديل: لوحة التيتانيوم
شروط الدفع والشحن
الحد الأدنى لكمية: 5 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: علبة من الخشب المقاوم للطائرات أو منصة، أو حسب متطلباتك
وقت التسليم: حوالي 5-15 أيام للتسليم
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار المنتج: |
EN1092-01 طلاء التيتانيوم |
الحجم: |
DN 10- DN 400 |
الضغط: |
PN 63 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
العملية: |
الصب، التصنيع، المعالجة، الخ |
معالجة السطح: |
المخلل، رمل التفجير، التدحرج التفجير، الغلفين، اختفى |
سطح الختم: |
RF، FF، TG، RJ الخ |
المواد: |
Gr1 Gr2 Gr5 Gr7 Gr12 إلخ. |
التكنولوجيا: |
التشكيل البارد، العمل الحار واللحام |
طلب: |
المعالجة الكيميائية، النفط والغاز، الطيران |
معيار المنتج: |
EN1092-01 طلاء التيتانيوم |
الحجم: |
DN 10- DN 400 |
الضغط: |
PN 63 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
العملية: |
الصب، التصنيع، المعالجة، الخ |
معالجة السطح: |
المخلل، رمل التفجير، التدحرج التفجير، الغلفين، اختفى |
سطح الختم: |
RF، FF، TG، RJ الخ |
المواد: |
Gr1 Gr2 Gr5 Gr7 Gr12 إلخ. |
التكنولوجيا: |
التشكيل البارد، العمل الحار واللحام |
طلب: |
المعالجة الكيميائية، النفط والغاز، الطيران |

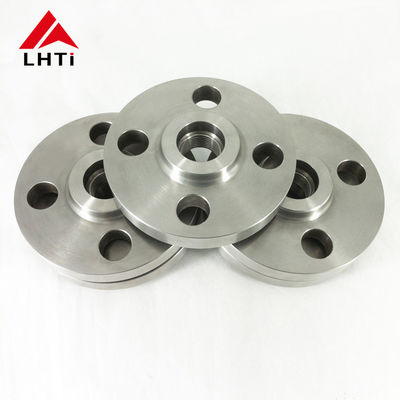

صفيحة التيتانيوم المنزلق على الجهاز اللوحي EN1092-01 Gr1 Gr5 Gr7 SORF المنزلق على الجهاز اللوحي PN 63 الوجه المرتفع لأنظمة الأنابيب
1المنتج مقدمة EN1092-01 طلاء التيتانيوم
شرائح من التيتانيوم،المصنوعة من سبائك التيتانيوم، تُقدّر كثيراً في مختلف الصناعات بسبب خصائصها الاستثنائية. هذه الاطراف معروفة بمقاومتها الممتازة للتآكل،نسبة قوة عالية إلى الوزنفهي تتفوق في البيئات القاسية حيث التآكل الكيميائي هو مصدر قلق، مما يجعلها لا غنى عنها في الصناعات مثل البترول،وغيرها التي تتطلب أداء مادة قوية.
مفتاح فائدتهم هو مقاومة التيتانيوم الفطرية للتآكل، مما يضمن طول العمر والموثوقية في ظروف تشغيل صعبة.تظهر شرائح التيتانيوم أيضا مقاومة ممتازة للتعب ومقاومة الزحف، من الضروري للحفاظ على الأداء المستقر على مدى فترات طويلة. سهولة معالجة وتركيبها يزيد من جاذبيتها،توفير حلول عملية لمختلف التطبيقات الصناعية.
EN1092-01يتضمن هذا المعيار أنواع مختلفة من الأطراف، بما في ذلك أطراف لوحات التيتانيوم، وهي مكونات حاسمة في أنظمة الأنابيب الصناعية. يحدد هذا المعيار الأبعاد والموادوالمتطلبات التقنية للشرائح في أنظمة الأنابيب الأوروبيةأجهزة التيتانيوم هي أقراص مستديرة مسطحة مع وجه مرتفع (RF) أو وجه مسطح (FF) ، يتم اختياره بناءً على احتياجات سطح الختم.ومعدات أخرى لتشكيل أنظمة أنابيب متكاملةمقاومة التيتانيوم المتميزة للتآكل تجعل هذه الاطراف مثالية للتطبيقات في البيئات التآكل مثل الصناعات البحرية والكيميائية.يتم تقديرها لنسبة قوتها إلى الوزن وملاءمتها لكل من التطبيقات عالية درجة الحرارة والباردةمتوفرة بأحجام مختلفة لاستيعاب قطرات أنابيب مختلفة ، هذه الاطراف تلتزم بمعايير الضغط مثل PN 6 ، PN 10 ، PN 16 ، PN 25 ، PN 40 ، و PN 63 ،تلبية المتطلبات التشغيلية المتنوعة عبر الصناعات.
وتشمل الميزات الرئيسية لمجارف صفائح التيتانيوم EN1092-01:
مقاومة التآكل: مقاومة التيتانيوم الاستثنائية للتآكل تضمن المتانة في البيئات التآكلية ، بما في ذلك البحرية ، المعالجة الكيميائية ، وغيرها من الظروف القاسية.
نسبة القوة إلى الوزن: يقدم التيتانيوم قوة عالية بالنسبة لخفيته ، مما يسهم في تقليل وزن النظام الإجمالي دون المساس بالنزاهة الهيكلية.
تحمل درجات الحرارة: يمكن لهذه الشرائح أن تتحمل درجات الحرارة العالية والمنخفضة ، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات الصناعية.
EN1092-01 شرائح صفائح التيتانيومتتوفر بأحجام مختلفة لاستيعاب قطرات أنابيب مختلفة ومعينة لمستويات ضغط مختلفة (PN 6 ، PN 10 ، PN 16 ، PN 25 ، PN 40 ، PN 63) ،ضمان التوافق مع متطلبات التشغيل المختلفةيتم استخدامها على نطاق واسع في صناعات الطيران والفضاء والبحرية والكيميائية والطبية وغيرها حيث تكون الموثوقية والأداء في ظل ظروف صعبة أمر بالغ الأهمية.
2الصفوف من EN1092-01 طلاء التيتانيوم
الدرجة 1 من التيتانيوم:المعروف بمرونته العالية، التيتانيوم من الدرجة 1 هو الأكثر ليونة وأكثر قابلية للتشكيل من بين جميع درجات التيتانيوم النقية التجارية.يستخدم في الغالب في التطبيقات التي تتطلب مقاومة تآكل متفوقة في البيئات مثل صناعة المعالجة الكيميائية.
الدرجة الثانية من التيتانيوم:هذا هو نوع التيتانيوم الأكثر استخدامًا. إنه يوفر توازنًا جيدًا بين القوة والمرونة ، مع مقاومة التآكل الممتازة. يتم استخدامه في مجموعة واسعة من التطبيقات ،بما في ذلك الستائر لنظم الأنابيب.
الصف 5 التيتانيوم (Ti 6Al-4V):هذه هي الدرجة المسربة والأكثر استخدامًا من جميع سبائك التيتانيوم. إنها تزيد بشكل ملحوظ من قوة الاطراف مقارنة بدرجات التيتانيوم النقي.يستخدم التيتانيوم من الدرجة 5 في التطبيقات عالية القوة حيث يتطلب كل من مقاومة الحرارة والآكل.
الدرجة 7 من التيتانيوم:يحتوي هذا الصنف على قدرة ممتازة على اللحام والتصنيع ، ويشمل البالاديوم لمقاومة التآكل المحسنة ، وخاصة ضد الأحماض المقللة والهجوم المحلي في الهاليدات الساخنة.
الدرجة 12 من التيتانيوم:هذه الدرجة توفر مقاومة حرارية وقوة متزايدة مقارنة بالدرجات النقية التجارية الأخرى. كما أنها تحافظ على قابلية جيدة لللحام ومقاومة للتآكل.
الصف 23 التيتانيوم (Ti 6Al-4V ELI):هذه الدرجة مشابهة للدرجة 5 ولكن لديها أجزاء متداخلة منخفضة للغاية (ELI) ، مما يجعلها مفضلة لارتفاع صلابة الكسر وتحسين اللون.غالبا ما تستخدم في التطبيقات الطبية وكذلك مناسبة للشفرات في الحالات الحرجة، تطبيقات عالية الجودة.
3.المواصفات الخاصة بـ EN1092-01 PN63 طلاء التيتانيوم
| DN | أنبوب OD، A | خارج الماسة، د | قطر دائرة البولت، K | شريحة ثقب المسامير، L | عدد المسامير | حجم البولت | سمك الشريط، C | قطر الوجه المرتفع، د | ارتفاع الوجه المرفوع، f1 | قطر الحفر،B | ||
| السلسلة الأولى | سلسلة الثانية | السلسلة الأولى | سلسلة الثانية | |||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 40 | 2 | 18 | 15 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 45 | 2 | 22 | 19 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | الـ M16 | 22 | 58 | 2 | 27.5 | 26 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | الـ M16 | 24 | 68 | 2 | 34.5 | 33 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 78 | 2 | 43.5 | 39 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 88 | 3 | 49.5 | 46 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 102 | 3 | 61.5 | 59 |
| 65 | 76.1 | 79 | 205 | 160 | 22 | 8 | M20 | 26 | 122 | 3 | 77.5 | 78 |
| 80 | 88.9 | 89 | 215 | 170 | 22 | 8 | M20 | 30 | 138 | 3 | 90.5 | 91 |
| 100 | 114.3 | 108 | 250 | 200 | 26 | 8 | M24 | 32 | 162 | 3 | 116 | 110 |
| 125 | 139.7 | 133 | 295 | 240 | 30 | 8 | M27 | 34 | 188 | 3 | 141.5 | 135 |
| 150 | 168.3 | 159 | 345 | 280 | 33 | 8 | M30 | 36 | 218 | 3 | 170.5 | 161 |
| 200 | 219.1 | 219 | 415 | 345 | 36 | 12 | M33 | 48 | 285 | 3 | 221.5 | 222 |
| 250 | 273 | 273 | 470 | 400 | 36 | 12 | M33 | 55 | 345 | 3 | 276.5 | 276 |
| 300 | 323.9 | 325 | 530 | 460 | 36 | 16 | M33 | 65 | 410 | 4 | 327.5 | 328 |
| 350 | 355.6 | 377 | 600 | 525 | 39 | 16 | M36 | 72 | 465 | 4 | 359.5 | 380 |
| 400 | 406.4 | 426 | 670 | 585 | 42 | 16 | M39 | 80 | 535 | 4 | 411 | 430 |
4فوائد الصفيحة التيتانيوم الزلقة على الاطراف:
توفر شرائح التيتانيوم المنزلقة عدة مزايا تجعلها مناسبة لمختلف التطبيقات الصناعية حيث خصائص التيتانيوم مفيدة. فيما يلي بعض المزايا الرئيسية:
مقاومة التآكل: التيتانيوم مقاوم للغاية للتآكل في مجموعة واسعة من البيئات العدوانية ، بما في ذلك مياه البحر والأحماض والكلوريدات.هذه الممتلكات تجعل الفلينجز الزلقة من التيتانيوم مثالية للتطبيقات التي يكون فيها التآكل مصدر قلق، مثل البيئات البحرية، المعالجة الكيميائية، ومنصات النفط البحرية.
نسبة القوة إلى الوزن العالية: تُعرف التيتانيوم بنسبة القوة إلى الوزن الممتازة، والتي تفوق معظم المعادن الأخرى.هذه الخصائص تسمح للشظايا الزلقة من التيتانيوم بتوفير قوةو هي مفيدة بشكل خاص في التطبيقات الفضائية و الصناعات حيث انخفاض الوزن أمر بالغ الأهمية
التوافق البيولوجي: التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعله مناسبًا للتطبيقات في الأجهزة الطبية، وإنتاج الأدوية،ومعالجة الأغذية حيث نقاء المنتج وسلامته ضروريان.
مقاومة درجات الحرارة العالية: يحافظ التيتانيوم على قوته ومقاومته للتآكل عند درجات حرارة مرتفعة ، تصل إلى حوالي 600 درجة مئوية (1112 درجة فهرنهايت) ، اعتمادًا على الصف.هذه الخصائص تجعل شرائح التيتانيوم المنزلق مناسبة لتطبيقات درجات الحرارة العالية مثل مبادلات الحرارة والمفاعلات الكيميائية.
سهولة التصنيع: يمكن بسهولة معالجة التيتانيوم ، واللحام ، وتشكيله ، مما يسمح للأشكال والتكوينات المعقدة في الستائر المنزلقة.هذه المرونة في التصنيع تسهل التخصيص والتكيف مع متطلبات المشروع المحددة.
طول العمر والمتانة: التيتانيوم معروف بمتانته طويلة الأمد ومقاومته للتدهور بمرور الوقت،ضمان أداء موثوق به وطول عمر الخدمة للشرائح المنزلقة في البيئات الصناعية المطالبة.
5لوحة التيتانيوم تنزلق على فليانج
الاختبار البصري (VT):يتضمن ذلك فحص سطح اللحام والفلانج بصرياً لاكتشاف أي عيوب مرئية مثل الشقوق أو المسام أو ملامح اللحام غير الصحيحة.
اختبار بالموجات فوق الصوتية (UT):تستخدم هذه التقنية موجات صوتية عالية التردد للكشف عن العيوب الداخلية داخل المادة ، مثل الفراغات أو الإدراجات أو الشقوق. إنها مفيدة بشكل خاص للمقاطع الأكثر سماكة من لحام التيتانيوم.
الاختبار الإشعاعي:تستخدم هذه الطريقة الأشعة السينية أو أشعة غاما لإنتاج صور للبنية الداخلية لللحام والفلانج. إنها فعالة للكشف عن العيوب الداخلية وتقييم جودة الحام.
اختبار الجسيمات المغناطيسية (MT):يستخدم MT للكشف عن العيوب السطحية وقريبة من السطح في المواد المغناطيسية الحديدية. ومع ذلك ، نظرًا لأن التيتانيوم ليس مغناطيسيًا حديديًا ،قد لا تكون هذه الطريقة قابلة للتطبيق ما لم تكن هناك مواد مغناطيسية بالقرب منها أو طلاءات يمكن مغناطيسها.
اختبار الاختراق/اختراق الصبغة (PT):يشتمل PT على تطبيق مادة صبغة على سطح اللحام ثم إزالة الزيادة من الصبغة للكشف عن العيوب التي تكسر السطح. هذه الطريقة مفيدة للكشف عن الشقوق الصغيرة والثقوب والتسربات.
اختبار التيار الدوامي (ET):تستخدم الكهرومغناطيسية الحثية الكهرومغناطيسية للكشف عن العيوب السطحية والقريبة من السطح في المواد الموصلة مثل التيتانيوم. إنها مفيدة للكشف عن التآكل والشقوق والتغيرات في خصائص المواد.
الانبعاثات الصوتية (AE):ويتضمن AE مراقبة الانبعاثات الصوتية من مادة تحت الضغط للكشف عن التغيرات المؤشرة على العيوب مثل الشقوق أو التسربات. يمكن استخدامه لكل من فحص اللحام والمواد الأساسية4
6أنواع مختلفة من أجهزة التيتانيوم:
التصميم:
المزايا:
التطبيقات:
التصميم:
المزايا:
التطبيقات:
متطلبات الضغط والختم: يتم تفضيل شرائح الوجه المرتفعة لتطبيقات الضغط العالي حيث يكون الختم الموثوق به أمرًا حاسمًا.تصلح شظايا الوجه المسطح لتطبيقات الضغط المنخفض أو حيث تتمثل قيود المساحة في مشكلة.
اختيار الغطاء: يعتمد اختيار الغطاء (مثل نوع الحلقة أو الوجه الكامل) على نوع واجهة الجهاز (RF أو FF) ومتطلبات التطبيق لسلامة الختم.
7حزم من صفائح التيتانيوم
