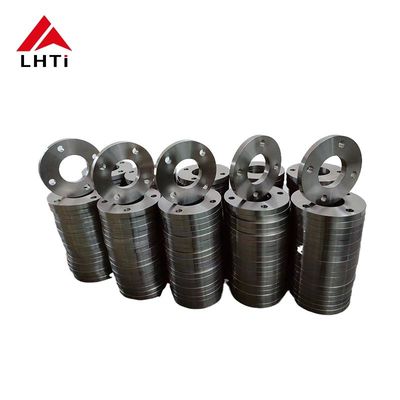

PN 40 التيتانيوم المنزلق على الاطار EN1092-01 Gr1 Gr5 Gr7 SORF المنزلق على الاطار وجه مرتفع لأنظمة الأنابيب
1المنتج مقدمة EN1092-01 طلاء التيتانيوم
أجزاء من الألواحهي نوع من اللفافات مسطحة و دائرية، وعادة ما تكون مصنوعة من مواد مثل الفولاذ الكربوني، الفولاذ المقاوم للصدأ، أو التيتانيوم.أو فتحات أوعية الضغطفيما يلي بعض الخصائص الرئيسية واستخدامات شرائح الصفائح:
أجزاء من الألواحلها شكل مستطيل و دائري بدون وجه مرتفع أو تبرزات ، مما يجعلها سهلة التواء ومناسبة للتطبيقات التي يتم فيها الختم باستخدام غطاء كامل الوجه.أنها تأتي في سمك مختلف اعتمادا على متطلبات الضغط من التطبيقيمكن أن تتعامل شرائح الصفائح الأكثر سمكاً مع ضغوط أعلى. يتم تصنيع شرائح الصفائح بأبعاد قياسية مثل القطر الخارجي (OD) والقطر الداخلي (ID) وقطر دائرة المسامير (BCD) ،وعدد ثقوب المساميرهذه الأبعاد تتوافق مع معايير الصناعة مثل معايير ASME B16.5 أو DIN.
شرائح من التيتانيوم،المصنوعة من سبائك التيتانيوم، تُقدّر كثيراً في مختلف الصناعات بسبب خصائصها الاستثنائية. هذه الاطراف معروفة بمقاومتها الممتازة للتآكل،نسبة قوة عالية إلى الوزنفهي تتفوق في البيئات القاسية حيث التآكل الكيميائي هو مصدر قلق، مما يجعلها لا غنى عنها في الصناعات مثل البترول،وغيرها التي تتطلب أداء مادة قوية.
مفتاح فائدتهم هو مقاومة التيتانيوم الفطرية للتآكل، مما يضمن طول العمر والموثوقية في ظروف تشغيل صعبة.تظهر شرائح التيتانيوم أيضا مقاومة ممتازة للتعب ومقاومة الزحف، من الضروري للحفاظ على الأداء المستقر على مدى فترات طويلة. سهولة معالجة وتركيبها يزيد من جاذبيتها،توفير حلول عملية لمختلف التطبيقات الصناعية.
EN1092-01يتضمن هذا المعيار أنواع مختلفة من الأطراف، بما في ذلك أطراف لوحات التيتانيوم، وهي مكونات حاسمة في أنظمة الأنابيب الصناعية. يحدد هذا المعيار الأبعاد والموادوالمتطلبات التقنية للشرائح في أنظمة الأنابيب الأوروبيةأجهزة التيتانيوم هي أقراص مستديرة مسطحة مع وجه مرتفع (RF) أو وجه مسطح (FF) ، يتم اختياره بناءً على احتياجات سطح الختم.ومعدات أخرى لتشكيل أنظمة أنابيب متكاملةمقاومة التيتانيوم المتميزة للتآكل تجعل هذه الاطراف مثالية للتطبيقات في البيئات التآكل مثل الصناعات البحرية والكيميائية.يتم تقديرها لنسبة قوتها إلى الوزن وملاءمتها لكل من التطبيقات عالية درجة الحرارة والباردةمتوفرة بأحجام مختلفة لاستيعاب قطرات أنابيب مختلفة ، هذه الاطراف تلتزم بمعايير الضغط مثل PN 6 ، PN 10 ، PN 16 ، PN 25 ، PN 40 ، و PN 63 ،تلبية المتطلبات التشغيلية المتنوعة عبر الصناعات.
صفيحة صفيحة التيتانيوم EN1092-01هو مكون حاسم في أنظمة الأنابيب الصناعية، مصممة لتلبية المعايير الأوروبية للأبعاد والمواد والمواصفات التقنية.أقراص دائرية مع خيارات للوجه المرتفع (RF) أو الوجه المسطح (FF)، يتم اختيارها بناءً على متطلبات الختم. إنها تعمل لربط الأنابيب والصمامات والمضخات والمعدات الأخرى ، مما يشكل شبكات أنابيب متكاملة.
2الصفوف من EN1092-01 طلاء التيتانيوم Gr1 Gr5 Gr7
الدرجة 1 (التيتانيوم النقي تجارياً، CP Ti):
الدرجة 5 (Ti-6Al-4V):
الدرجة 7 (Ti-0.2Pd):
كل درجة من التيتانيوم تقدم مزايا محددة بناءً على خصائصها الميكانيكية ومقاومتها للتآكل ، وملاءمتها لظروف بيئية مختلفة.عند اختيار الصفحة التيتانيوم صفحة شراع (مثل Gr1، Gr5 أو Gr7) ، فمن الضروري أن نأخذ بعين الاعتبار عوامل مثل بيئة التشغيل، والقوة المطلوبة،وتوافق مع المواد الأخرى في النظام لضمان أداء ممتاز وطول عمر.
3.المواصفات الخاصة بـ EN1092-01 PN40 طلاء التيتانيوم
| DN | أنبوب OD، A | خارج الماسة، د | قطر دائرة البولت، K | شريحة ثقب المسامير، L | عدد المسامير | حجم البولت | سمك الشريط، C | قطر الوجه المرتفع، د | ارتفاع الوجه المرفوع، f1 | قطر الحفر،B | ||
| السلسلة الأولى | سلسلة الثانية | السلسلة الأولى | سلسلة الثانية | |||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 40 | 2 | 18 | 15 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 45 | 2 | 22 | 19 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 58 | 2 | 27.5 | 26 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 68 | 2 | 34.5 | 33 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | الـ M16 | 18 | 78 | 2 | 43.5 | 39 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | الـ M16 | 18 | 88 | 3 | 49.5 | 46 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | الـ M16 | 20 | 102 | 3 | 61.5 | 59 |
| 65 | 76.1 | 79 | 185 | 145 | 18 | 8 | الـ M16 | 22 | 122 | 3 | 77.5 | 78 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | الـ M16 | 24 | 138 | 3 | 90.5 | 91 |
| 100 | 114.3 | 108 | 235 | 190 | 22 | 8 | M20 | 26 | 162 | 3 | 116 | 110 |
| 125 | 139.7 | 133 | 270 | 220 | 26 | 8 | M24 | 28 | 188 | 3 | 141.5 | 135 |
| 150 | 168.3 | 159 | 300 | 250 | 26 | 8 | M24 | 30 | 218 | 3 | 170.5 | 161 |
| 200 | 219.1 | 219 | 375 | 320 | 30 | 12 | M27 | 36 | 285 | 3 | 221.5 | 222 |
| 250 | 273 | 273 | 450 | 385 | 33 | 12 | M30 | 42 | 345 | 3 | 276.5 | 276 |
| 300 | 323.9 | 325 | 515 | 450 | 33 | 16 | M30 | 52 | 410 | 4 | 327.5 | 328 |
| 350 | 355.6 | 377 | 580 | 510 | 36 | 16 | M33 | 58 | 465 | 4 | 359.5 | 380 |
| 400 | 406.4 | 426 | 660 | 585 | 39 | 16 | M36 | 65 | 535 | 4 | 411 | 430 |
| 450 | 457 | 480 | 685 | 610 | 39 | 20 | M36 | 66 | 560 | 4 | 462 | 484 |
| 500 | 508 | 530 | 755 | 670 | 42 | 20 | M39 | 72 | 615 | 4 | 513.5 | 534 |
| 600 | 610 | 630 | 890 | 795 | 48 | 20 | M45 | 84 | 735 | 5 | 616.5 | 634 |
4لماذا نختار شظايا الصفائح من التيتانيوم في التطبيقات؟
أجزاء من الألواح من التيتانيومتقدم مجموعة من المزايا التي تجعلها مطلوبة للغاية في تطبيقات صناعية مختلفة حيث الأداء والمتانة أمران حاسمان.
مقاومة التآكل: أجزاء من الألواح من التيتانيوممقاومة عالية للتآكل، حتى في البيئات العدوانية مثل مياه البحر، الأحماض، والكلوريدات. وهذا يجعلها مثالية للصناعات مثل المعالجة الكيميائية، البحرية،والنفط والغاز البحري حيث مقاومة التآكل أمر بالغ الأهمية.
نسبة القوة إلى الوزن:التيتانيوم لديه نسبة عالية من القوة إلى الوزن ، مما يجعل شرائح عنق التيتانيوم الصلبة قوية ودائمة مع الحفاظ على خفيفة الوزن.هذا مفيد في التطبيقات التي يكون فيها تخفيض الوزن مرغوب فيه دون المساس بالقوة والأداء.
مقاومة درجات الحرارة العالية: شرائح صفائح التيتانيوميمكن أن تتحمل درجات الحرارة العالية دون فقدان خصائصها الميكانيكية.مما يجعلها مناسبة للتطبيقات التي تنطوي على الدورة الحرارية والحرارية.
التوافق الحيوي:التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعل شرائح عنق التيتانيوم مناسبة للاستخدام في المعدات الطبية،وصناعات معالجة الغذاء حيث نقاء المنتج ضروري.
طول العمر والمتانةالتيتانيوم معروف بمتانته وطول عمر الخدمة.المساهمة في خفض تكاليف الصيانة والاستبدال بمرور الوقت.
خصائص الختم الممتازةالتشطيب السطحي السلس لصفائح عنق التيتانيوم ، والذي يتم تحقيقه من خلال عمليات التخلط أو التصنيع ، يسمح بتغطية متفوقة بالغرز أو المكونات المربطة الأخرى.هذا يساعد على منع التسرب وضمان أداء موثوق به في التطبيقات الحرجة.
التوافق مع المعادن الأخرى: شرائح صفائح التيتانيوميمكن لحامها بسهولة أو مقترنة مع المعادن الأخرى مثل الفولاذ المقاوم للصدأ أو الفولاذ الكربوني ، مما يسمح بتنوع التصميم والتوافق مع الأنظمة الحالية.
5أنواع مختلفة من أجهزة التيتانيوم:
التصميم:
المزايا:
التطبيقات:
التصميم:
المزايا:
التطبيقات:
متطلبات الضغط والختم: يتم تفضيل شرائح الوجه المرتفعة لتطبيقات الضغط العالي حيث يكون الختم الموثوق به أمرًا حاسمًا.تصلح شظايا الوجه المسطح لتطبيقات الضغط المنخفض أو حيث تتمثل قيود المساحة في مشكلة.
اختيار الغطاء: يعتمد اختيار الغطاء (مثل نوع الحلقة أو الوجه الكامل) على نوع واجهة الجهاز (RF أو FF) ومتطلبات التطبيق لسلامة الختم.
6المعايير المشتركة للشظايا من التيتانيوم
| اسم المنتج | شظايا من التيتانيوم |
|---|---|
| نطاق الحجم | 1/2′′ (15NB) إلى 48′′ (1200NB) |
| الفئة / تصنيف الضغط | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 الخ |
| المعايير / الأبعاد | ANSI/ASME B16.5، B16.47 السلسلة A & B ، B16.48، BS4504 ، BS10 ، EN-1092 ، DIN ، BS ، GOST ، MSS SP-44 ، ISO70051 ، JISB2220 ، BS1560-3.1، API7S-15 ، API7S-43 ، API605 |
| أنواع الوجهات / نوع الاتصال | شاشة الوجه المسطح (FF) ، شاشة الوجه المرتفع (RF) ، شاشة المفصل الحلقية (RTJ) ، شاشة المفصل الحضني ، شاشة الذكور والإناث (M&F) ، شاشة اللسان الكبير والصغير والحنجرة (T&G) |
| الأبعاد | ANSI B165، ANSI B16.47 سلسلة A & B ، ASA ، API-605 ، MSS SP44 ، AWWA ، الرسومات المخصصة |
| تصميم مخصص | وفقًا لرسمك AS، BS، ANSI، DIN، JIS تكوينات متساوية وتقليدية |
| شهادات اختبار المواد (MTC) | وفقًا للمواصفات EN 10204 3.2 و EN 10204 3.1شهادات الاختبار التي تشهد NACE MR0175 ، NACE MR0103 |
| شهادات الاختبار | تقرير الاختبار الإشعاعي بنسبة 100%، EN 10204/3.1B، شهادة المواد الخام، تقرير فحص الطرف الثالث، الخ |
| الاختبارات | آلة الاختبار الهيدروستاتيكي، طيف القراءة المباشرة، كاشف عيوب التراسونيك UI، كاشف الأشعة السينية، كاشف الجسيمات المغناطيسية |
| المعدات / الآلات | آلة الضغط، آلة الدفع، آلة الانحناء، آلة رمل الرمال، آلة الحفر الكهربائية، الخ |
| طلاء | الطلاء المضاد للصدأ، الطلاء الأسود الزيتي، الصفراء الشفافة، مطلية بالزنك، مطلية باردة وساخنة |
| الأصل | الهند / الولايات المتحدة الأمريكية / اليابان / أوروبا الغربية / كوريا |
| التطبيقات/الاستخدام | البحرية، حقل النفط، بناء السفن، نظام المياه، الغاز الطبيعي، مشاريع الأنابيب، الطاقة الكهربائية، الخ |
| شبكة التصدير الكبرى | الولايات المتحدة، المملكة المتحدة، قطر، المكسيك، نيجيريا، المملكة العربية السعودية، الكويت، إيران، كازاخستان، البحرين، فيتنام، إندونيسيا، النرويج، غانا، كولومبيا، أذربيجان، ليبيا. |
