تفاصيل المنتج
مكان المنشأ: باوجى ، شنشى ، الصين
اسم العلامة التجارية: LHTi,China
إصدار الشهادات: ISO9001,CE,etc
رقم الموديل: لوحة (سيب) على الشريط
شروط الدفع والشحن
الحد الأدنى لكمية: 5 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: علبة من الخشب المقاوم للطائرات أو منصة، أو حسب متطلباتك
وقت التسليم: حوالي 5-15 أيام للتسليم
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار المنتج: |
EN1092-01 صفيحة التيتانيوم الزلقة على الشريط |
الضغط: |
PN 10 |
الأحجام: |
DN10-DN2000، وفقا لمتطلباتك |
العملية: |
الصب، التصنيع، المعالجة، الخ |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
أنواع الوجه: |
RF ، FF ، TG ، RJ إلخ. |
المواد: |
Gr1 Gr2 Gr5 Gr7 Gr12 Gr23 إلخ. |
طلب: |
المعالجة الكيميائية، النفط والغاز، الطيران |
معيار المنتج: |
EN1092-01 صفيحة التيتانيوم الزلقة على الشريط |
الضغط: |
PN 10 |
الأحجام: |
DN10-DN2000، وفقا لمتطلباتك |
العملية: |
الصب، التصنيع، المعالجة، الخ |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
أنواع الوجه: |
RF ، FF ، TG ، RJ إلخ. |
المواد: |
Gr1 Gr2 Gr5 Gr7 Gr12 Gr23 إلخ. |
طلب: |
المعالجة الكيميائية، النفط والغاز، الطيران |

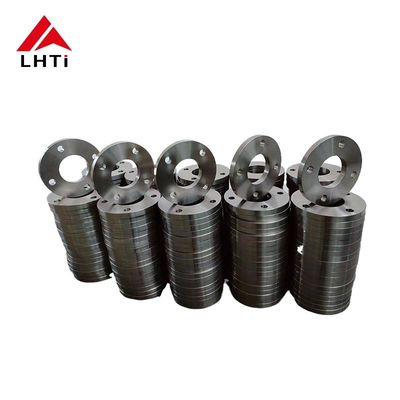

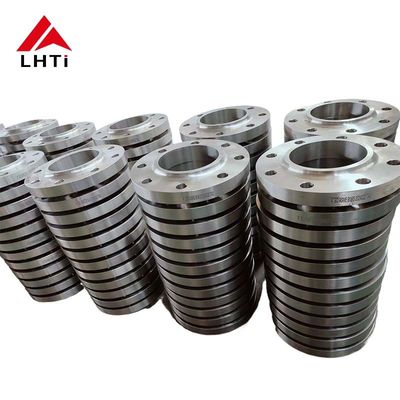

صفيحة التيتانيوم للأسطوانة الزلقة على الشريحة Gr1 Gr2 Gr5 الشريحة لخط الأنابيب EN1092-01 PN 10 لصناعة النفط والغاز
1.منتج مقدمة من En1092-01 طلاء التيتانيوم فلنج
شرائح من التيتانيوم،المصنوعة من سبائك التيتانيوم، تُقدّر كثيراً في مختلف الصناعات بسبب خصائصها الاستثنائية. هذه الاطراف معروفة بمقاومتها الممتازة للتآكل،نسبة قوة عالية إلى الوزنفهي تتفوق في البيئات القاسية حيث التآكل الكيميائي هو مصدر قلق، مما يجعلها لا غنى عنها في الصناعات مثل البترول،وغيرها التي تتطلب أداء مادة قوية.
مفتاح فائدتهم هو مقاومة التيتانيوم الفطرية للتآكل، مما يضمن طول العمر والموثوقية في ظروف تشغيل صعبة.تظهر شرائح التيتانيوم أيضا مقاومة ممتازة للتعب ومقاومة الزحف، من الضروري للحفاظ على الأداء المستقر على مدى فترات طويلة. سهولة معالجة وتركيبها يزيد من جاذبيتها،توفير حلول عملية لمختلف التطبيقات الصناعية.
يشمل معيار EN1092-01 أنواعًا مختلفة من الأطراف ، بما في ذلك أطراف لوحات التيتانيوم ، وهي مكونات حاسمة في أنظمة الأنابيب الصناعية. يحدد هذا المعيار الأبعاد ،المواد، والمتطلبات التقنية للشرائح في أنظمة الأنابيب الأوروبية. شرائح صفائح التيتانيوم مسطحة ، أقراص دائرية مع وجه مرتفع (RF) أو وجه مسطح (FF) ،يتم اختيارها بناءً على احتياجات سطح الختمإنها تعمل لربط الأنابيب والصمامات والمضخات والمعدات الأخرى لتشكيل أنظمة أنابيب متكاملة.مقاومة التيتانيوم المتميزة للتآكل تجعل هذه الاطراف مثالية للتطبيقات في البيئات التآكل مثل الصناعات البحرية والكيميائيةيتم تقديرها لنسبة قوتها إلى الوزن وملاءمتها لكل من التطبيقات عالية درجة الحرارة والباردة. متوفرة بأحجام مختلفة لاستيعاب قطرات الأنابيب المختلفة ،هذه الاطراف تلتزم بمعايير الضغط مثل PN 6، PN 10، PN 16، PN 25، PN 40، و PN 63، وتلبية متطلبات تشغيل متنوعة في مختلف الصناعات.
صفيحة صفيحة التيتانيوم EN1092-01هو مكون حاسم في أنظمة الأنابيب الصناعية، مصممة لتلبية المعايير الأوروبية للأبعاد والمواد والمواصفات التقنية.أقراص دائرية مع خيارات للوجه المرتفع (RF) أو الوجه المسطح (FF)، يتم اختيارها بناءً على متطلبات الختم. إنها تعمل لربط الأنابيب والصمامات والمضخات والمعدات الأخرى ، مما يشكل شبكات أنابيب متكاملة.
وتشمل الميزات الرئيسية لمجارف صفائح التيتانيوم EN1092-01:
مقاومة التآكل: مقاومة التيتانيوم الاستثنائية للتآكل تضمن المتانة في البيئات التآكلية ، بما في ذلك البحرية ، المعالجة الكيميائية ، وغيرها من الظروف القاسية.
نسبة القوة إلى الوزن: يقدم التيتانيوم قوة عالية بالنسبة لخفيته ، مما يسهم في تقليل وزن النظام الإجمالي دون المساس بالنزاهة الهيكلية.
تحمل درجات الحرارة: يمكن لهذه الشرائح أن تتحمل درجات الحرارة العالية والمنخفضة ، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات الصناعية.
EN1092-01 شرائح صفائح التيتانيومتتوفر بأحجام مختلفة لاستيعاب قطرات أنابيب مختلفة ومعينة لمستويات ضغط مختلفة (PN 6 ، PN 10 ، PN 16 ، PN 25 ، PN 40 ، PN 63) ،ضمان التوافق مع متطلبات التشغيل المختلفةيتم استخدامها على نطاق واسع في صناعات الطيران والفضاء والبحرية والكيميائية والطبية وغيرها حيث تكون الموثوقية والأداء في ظل ظروف صعبة أمر بالغ الأهمية.
2الصفوف من EN1092-01 طلاء التيتانيوم
الدرجة 1 من التيتانيوم:المعروف بمرونته العالية، التيتانيوم من الدرجة 1 هو الأكثر ليونة وأكثر قابلية للتشكيل من بين جميع درجات التيتانيوم النقية التجارية.يستخدم في الغالب في التطبيقات التي تتطلب مقاومة تآكل متفوقة في البيئات مثل صناعة المعالجة الكيميائية.
الدرجة الثانية من التيتانيوم:هذا هو نوع التيتانيوم الأكثر استخدامًا. إنه يوفر توازنًا جيدًا بين القوة والمرونة ، مع مقاومة التآكل الممتازة. يتم استخدامه في مجموعة واسعة من التطبيقات ،بما في ذلك الستائر لنظم الأنابيب.
الصف 5 التيتانيوم (Ti 6Al-4V):هذه هي الدرجة المسربة والأكثر استخدامًا من جميع سبائك التيتانيوم. إنها تزيد بشكل ملحوظ من قوة الاطراف مقارنة بدرجات التيتانيوم النقي.يستخدم التيتانيوم من الدرجة 5 في التطبيقات عالية القوة حيث يتطلب كل من مقاومة الحرارة والآكل.
الدرجة 7 من التيتانيوم:يحتوي هذا الصنف على قدرة ممتازة على اللحام والتصنيع ، ويشمل البالاديوم لمقاومة التآكل المحسنة ، وخاصة ضد الأحماض المقللة والهجوم المحلي في الهاليدات الساخنة.
الدرجة 12 من التيتانيوم:هذه الدرجة توفر مقاومة حرارية وقوة متزايدة مقارنة بالدرجات النقية التجارية الأخرى. كما أنها تحافظ على قابلية جيدة لللحام ومقاومة للتآكل.
الصف 23 التيتانيوم (Ti 6Al-4V ELI):هذه الدرجة مشابهة للدرجة 5 ولكن لديها أجزاء متداخلة منخفضة للغاية (ELI) ، مما يجعلها مفضلة لارتفاع صلابة الكسر وتحسين اللون.غالبا ما تستخدم في التطبيقات الطبية وكذلك مناسبة للشفرات في الحالات الحرجة، تطبيقات عالية الجودة.
3.مواصفات DIN2501 PN10 طلاء التيتانيوم
| DN | أنبوب OD، A | خارج الماسة، د | قطر دائرة البولت، K | شريحة ثقب المسامير، L | عدد المسامير | حجم البولت | سمك الشريط، C | قطر الوجه المرتفع، د | ارتفاع الوجه المرفوع، f1 | قطر الحفر،B | ||
| السلسلة الأولى | سلسلة الثانية | السلسلة الأولى | سلسلة الثانية | |||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 40 | 2 | 18 | 15 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 45 | 2 | 22 | 19 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 58 | 2 | 27.5 | 26 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 68 | 2 | 34.5 | 33 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | الـ M16 | 18 | 78 | 2 | 43.5 | 39 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | الـ M16 | 18 | 88 | 3 | 49.5 | 46 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | الـ M16 | 20 | 102 | 3 | 61.5 | 59 |
| 65 | 76.1 | 79 | 185 | 145 | 18 | 8 | الـ M16 | 20 | 122 | 3 | 77.5 | 78 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | الـ M16 | 20 | 138 | 3 | 90.5 | 91 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | الـ M16 | 22 | 158 | 3 | 116 | 110 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | الـ M16 | 22 | 188 | 3 | 141.5 | 135 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 212 | 3 | 170.5 | 161 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 268 | 3 | 221.5 | 222 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 320 | 3 | 276.5 | 276 |
| 300 | 323.9 | 325 | 445 | 400 | 22 | 12 | M20 | 26 | 370 | 4 | 327.5 | 328 |
| 350 | 355.6 | 377 | 505 | 460 | 22 | 16 | M20 | 30 | 430 | 4 | 359.5 | 380 |
| 400 | 406.4 | 426 | 565 | 515 | 26 | 16 | M24 | 32 | 482 | 4 | 411 | 430 |
| 450 | 457 | 480 | 615 | 565 | 26 | 20 | M24 | 36 | 532 | 4 | 462 | 484 |
| 500 | 508 | 530 | 670 | 620 | 26 | 20 | M24 | 38 | 585 | 4 | 513.5 | 534 |
| 600 | 610 | 630 | 780 | 725 | 30 | 20 | M27 | 42 | 685 | 5 | 616.5 | 634 |
| 700 | 711 | 720 | 895 | 840 | 30 | 24 | M27 | 50 | 800 | 5 | 715 | 724 |
| 800 | 813 | 820 | 1015 | 950 | 33 | 24 | M30 | 56 | 905 | 5 | 817 | 824 |
| 900 | 914 | 920 | 1115 | 1050 | 33 | 28 | M30 | 62 | 1005 | 5 | 918 | 924 |
| 1000 | 1016 | 1020 | 1230 | 1160 | 36 | 28 | M33 | 70 | 1110 | 5 | 1020 | 1024 |
| 1200 | 1219 | 1220 | 1455 | 1380 | 39 | 32 | M36 | 83 | 1330 | 5 | 1223 | 1224 |
| 1400 | 1422 | 1420 | 1675 | 1590 | 42 | 36 | M39 | 90 | 1535 | 5 | 1426 | 1424 |
| 1600 | 1626 | 1620 | 1915 | 1820 | 48 | 40 | M45 | 100 | 1760 | 5 | 1630 | 1624 |
| 1800 | 1829 | 1820 | 2115 | 2020 | 48 | 44 | M45 | 110 | 1960 | 5 | 1833 | 1824 |
| 2000 | 2032 | 2020 | 2325 | 2230 | 48 | 48 | M45 | 120 | 2170 | 5 | 2036 | 2024 |
4أنواع مختلفة من أجهزة التيتانيوم:
التصميم:
المزايا:
التطبيقات:
التصميم:
المزايا:
التطبيقات:
متطلبات الضغط والختم: يتم تفضيل شرائح الوجه المرتفعة لتطبيقات الضغط العالي حيث يكون الختم الموثوق به أمرًا حاسمًا.تصلح شظايا الوجه المسطح لتطبيقات الضغط المنخفض أو حيث تتمثل قيود المساحة في مشكلة.
اختيار الغطاء: يعتمد اختيار الغطاء (مثل نوع الحلقة أو الوجه الكامل) على نوع واجهة الجهاز (RF أو FF) ومتطلبات التطبيق لسلامة الختم.
5لماذا نختار شظايا الصفائح من التيتانيوم في التطبيقات؟
أجهزة التشطيب المنزلق للصفائح من التيتانيوميتم اختيارهم لتطبيقات مختلفة أساسا بسبب مقاومة التآكل الاستثنائية ونسبة القوة إلى الوزن.مياه البحر، والمواد المآكلة الأخرى أمر حاسم.القوة العالية للتيتانيوم بالنسبة لوزنه تجعله مناسبًا للتطبيقات التي يكون فيها تقليل الوزن إلى الحد الأدنى دون المساس بالنزاهة الهيكلية أمر ضروريهذه السمة مفيدة بشكل خاص في الصناعات مثل الطيران والفضاء والبحرية ومعالجة الكيماويات والطبيةحيث تكون الصمود والأداء في ظروف صعبة في غاية الأهميةعلاوة على ذلك ، تتماشى أجهزة التطويق المنزلقة للصفائح من التيتانيوم مع معايير EN1092-01 ، مما يضمن التوافق والموثوقية في أنظمة الأنابيب الأوروبية.
زلاجة صفيحة التيتانيوم على الأطرافيتم اختيارهم في مختلف الصناعات في المقام الأول بسبب خصائصهم الفريدة ومزاياهم التي تجعلهم مناسبين لتطبيقات محددة حيث قد لا تعمل مواد أخرى بفعالية.
التيتانيوم لديه نسبة قوة عالية إلى الوزن، مما يجعله أقوى بكثير من العديد من المعادن الأخرى مثل الفولاذ المقاوم للصدأ أو سبائك الألومنيوم مع كونها أخف بكثير.هذه الممتلكات حاسمة في مجال الطيرانالصناعات البحرية والسيارات حيث توفير الوزن أمر بالغ الأهمية.
التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعله مثاليًا للزرع الطبي مثل زرع العظام والأدوات الجراحية.إنه يتكامل بشكل جيد مع جسم الإنسان ويقلل من خطر ردود الفعل السلبية.
يحتفظ التيتانيوم بخصائصه الميكانيكية عند درجات حرارة مرتفعة ، مما يجعله مناسبًا للتطبيقات التي تتطلب الاستقرار الحراري.وهذا يشمل مكونات الطيران والعمليات الصناعية التي تنطوي على حرارة عالية.
التيتانيوم له معامل انخفاض حراري منخفض ، مماثل للصلب المقاوم للصدأ. هذه الممتلكات تساعد على الحفاظ على استقرار الأبعاد في ظروف درجة حرارة مختلفة ،ضمان الموثوقية في التطبيقات الحرجة.
التيتانيوم معروف بمتانته وطول عمر الخدمة حتى في ظروف تشغيل قاسية وهذا يجعله خيار فعال من حيث التكلفة على المدى الطويلعلى الرغم من ارتفاع تكلفة البداية مقارنة ببعض المواد الأخرى.
يتم تفضيل شرائح الصفائح من التيتانيوم في الصناعات التي تكون فيها مزيجها الفريد من الخصائص أمرًا ضروريًا ، مثل الطيران والفضاء ، ومعالجة الكيماويات ، ومصانع تحلية المياه ، ومحطات النفط البحرية.
6المعايير المشتركة للشظايا من التيتانيوم
| اسم المنتج | شظايا من التيتانيوم |
|---|---|
| نطاق الحجم | 1/2′′ (15NB) إلى 48′′ (1200NB) |
| الفئة / تصنيف الضغط | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 الخ |
| المعايير / الأبعاد | ANSI/ASME B16.5، B16.47 السلسلة A & B ، B16.48، BS4504 ، BS10 ، EN-1092 ، DIN ، BS ، GOST ، MSS SP-44 ، ISO70051 ، JISB2220 ، BS1560-3.1، API7S-15 ، API7S-43 ، API605 |
| أنواع الوجهات / نوع الاتصال | شاشة الوجه المسطح (FF) ، شاشة الوجه المرتفع (RF) ، شاشة المفصل الحلقية (RTJ) ، شاشة المفصل الحضني ، شاشة الذكور والإناث (M&F) ، شاشة اللسان الكبير والصغير والحنجرة (T&G) |
| الأبعاد | ANSI B165، ANSI B16.47 سلسلة A & B ، ASA ، API-605 ، MSS SP44 ، AWWA ، الرسومات المخصصة |
| تصميم مخصص | وفقًا لرسمك AS، BS، ANSI، DIN، JIS تكوينات متساوية وتقليدية |
| شهادات اختبار المواد (MTC) | وفقًا للمواصفات EN 10204 3.2 و EN 10204 3.1شهادات الاختبار التي تشهد NACE MR0175 ، NACE MR0103 |
| شهادات الاختبار | تقرير الاختبار الإشعاعي بنسبة 100%، EN 10204/3.1B، شهادة المواد الخام، تقرير فحص الطرف الثالث، الخ |
| الاختبارات | آلة الاختبار الهيدروستاتيكي، طيف القراءة المباشرة، كاشف عيوب التراسونيك UI، كاشف الأشعة السينية، كاشف الجسيمات المغناطيسية |
| المعدات / الآلات | آلة الضغط، آلة الدفع، آلة الانحناء، آلة رمل الرمال، آلة الحفر الكهربائية، الخ |
| طلاء | الطلاء المضاد للصدأ، الطلاء الأسود الزيتي، الصفراء الشفافة، مطلية بالزنك، مطلية باردة وساخنة |
| الأصل | الهند / الولايات المتحدة الأمريكية / اليابان / أوروبا الغربية / كوريا |
| التطبيقات/الاستخدام | البحرية، حقل النفط، بناء السفن، نظام المياه، الغاز الطبيعي، مشاريع الأنابيب، الطاقة الكهربائية، الخ |
| شبكة التصدير الكبرى | الولايات المتحدة، المملكة المتحدة، قطر، المكسيك، نيجيريا، المملكة العربية السعودية، الكويت، إيران، كازاخستان، البحرين، فيتنام، إندونيسيا، النرويج، غانا، كولومبيا، أذربيجان، ليبيا. |
