تفاصيل المنتج
مكان المنشأ: باوجى ، شنشى ، الصين
اسم العلامة التجارية: LHTi,China
إصدار الشهادات: ISO9001,CE,etc
رقم الموديل: صفيحة التيتانيوم
شروط الدفع والشحن
الحد الأدنى لكمية: 5 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: علبة من الخشب المقاوم للطائرات أو منصة، أو حسب متطلباتك
وقت التسليم: حوالي 5-15 أيام للتسليم
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار المنتج: |
EN1092-01 صفيحة التيتانيوم الزلقة على الشريط |
التكنولوجيا: |
التشكيل البارد، العمل الحار واللحام |
الضغط: |
بي ان 6 |
الأحجام: |
DN10-DN2000، وفقا لمتطلباتك |
العملية: |
الصب، التصنيع، المعالجة، الخ |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
أنواع الوجه: |
RF ، FF ، TG ، RJ إلخ. |
المواد: |
Gr1 Gr2 Gr5 Gr7 Gr12 Gr23 إلخ. |
سطح الختم: |
RF ، FF ، TG ، RJ إلخ. |
طلب: |
المعالجة الكيميائية، النفط والغاز، الطيران |
معيار المنتج: |
EN1092-01 صفيحة التيتانيوم الزلقة على الشريط |
التكنولوجيا: |
التشكيل البارد، العمل الحار واللحام |
الضغط: |
بي ان 6 |
الأحجام: |
DN10-DN2000، وفقا لمتطلباتك |
العملية: |
الصب، التصنيع، المعالجة، الخ |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
أنواع الوجه: |
RF ، FF ، TG ، RJ إلخ. |
المواد: |
Gr1 Gr2 Gr5 Gr7 Gr12 Gr23 إلخ. |
سطح الختم: |
RF ، FF ، TG ، RJ إلخ. |
طلب: |
المعالجة الكيميائية، النفط والغاز، الطيران |

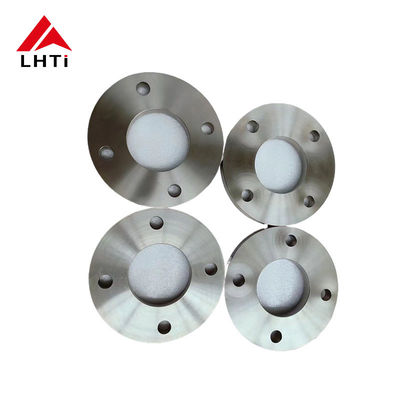

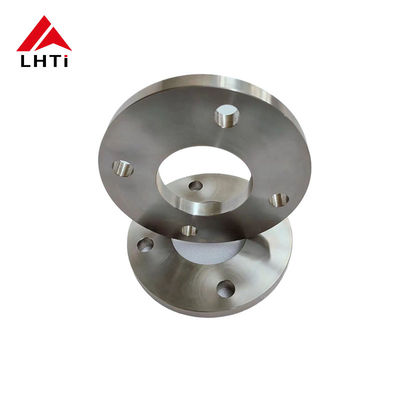

EN1092-01 صفيحة الفلانج من التيتانيوم الزحلق على الفلانج Gr2 Gr7 PN6 صفيحة الفلانج أنابيب الفلانج لصناعة النفط والغاز
1.منتج مقدمة من En1092-01 طلاء التيتانيوم فلنج
شرائح من التيتانيوم،المصنوعة من سبائك التيتانيوم، تُقدّر كثيراً في مختلف الصناعات بسبب خصائصها الاستثنائية. هذه الاطراف معروفة بمقاومتها الممتازة للتآكل،نسبة قوة عالية إلى الوزنفهي تتفوق في البيئات القاسية حيث التآكل الكيميائي هو مصدر قلق، مما يجعلها لا غنى عنها في الصناعات مثل البترول،وغيرها التي تتطلب أداء مادة قوية.
مفتاح فائدتهم هو مقاومة التيتانيوم الفطرية للتآكل، مما يضمن طول العمر والموثوقية في ظروف تشغيل صعبة.تظهر شرائح التيتانيوم أيضا مقاومة ممتازة للتعب ومقاومة الزحف، من الضروري للحفاظ على الأداء المستقر على مدى فترات طويلة. سهولة معالجة وتركيبها يزيد من جاذبيتها،توفير حلول عملية لمختلف التطبيقات الصناعية.
يشمل معيار EN1092-01 أنواعًا مختلفة من الأطراف ، بما في ذلك أطراف لوحات التيتانيوم ، وهي مكونات حاسمة في أنظمة الأنابيب الصناعية. يحدد هذا المعيار الأبعاد ،المواد، والمتطلبات التقنية للشرائح في أنظمة الأنابيب الأوروبية. شرائح صفائح التيتانيوم مسطحة ، أقراص دائرية مع وجه مرتفع (RF) أو وجه مسطح (FF) ،يتم اختيارها بناءً على احتياجات سطح الختمإنها تعمل لربط الأنابيب والصمامات والمضخات والمعدات الأخرى لتشكيل أنظمة أنابيب متكاملة.مقاومة التيتانيوم المتميزة للتآكل تجعل هذه الاطراف مثالية للتطبيقات في البيئات التآكل مثل الصناعات البحرية والكيميائيةيتم تقديرها لنسبة قوتها إلى الوزن وملاءمتها لكل من التطبيقات عالية درجة الحرارة والباردة. متوفرة بأحجام مختلفة لاستيعاب قطرات الأنابيب المختلفة ،هذه الاطراف تلتزم بمعايير الضغط مثل PN 6، PN 10، PN 16، PN 25، PN 40، و PN 63، وتلبية متطلبات تشغيل متنوعة في مختلف الصناعات.
2الصفوف من EN1092-01 طلاء التيتانيوم
التجارة النقي التيتانيوم:
سبائك التيتانيوم:
3.المواصفات الخاصة بـ DIN2501 PN6 طلاء التيتانيوم
| DN | أنبوب OD، A | خارج الماسة، د | قطر دائرة البولت، K | شريحة ثقب المسامير، L | عدد المسامير | حجم البولت | سمك الشريط، C | قطر الوجه المرتفع، د | ارتفاع الوجه المرفوع، f1 | قطر الحفر،B | ||
| السلسلة الأولى | سلسلة الثانية | السلسلة الأولى | سلسلة الثانية | |||||||||
| 10 | 17.2 | 14 | 75 | 50 | 11 | 4 | M10 | 12 | 35 | 2 | 18 | 15 |
| 15 | 21.3 | 18 | 80 | 55 | 11 | 4 | M10 | 12 | 40 | 2 | 22 | 19 |
| 20 | 26.9 | 25 | 90 | 65 | 11 | 4 | M10 | 14 | 50 | 2 | 27.5 | 26 |
| 25 | 33.7 | 32 | 100 | 75 | 11 | 4 | M10 | 14 | 60 | 2 | 34.5 | 33 |
| 32 | 42.4 | 38 | 120 | 90 | 14 | 4 | M12 | 16 | 70 | 2 | 43.5 | 39 |
| 40 | 48.3 | 45 | 130 | 100 | 14 | 4 | M12 | 16 | 80 | 3 | 49.5 | 46 |
| 50 | 60.3 | 57 | 140 | 110 | 14 | 4 | M12 | 16 | 90 | 3 | 61.5 | 59 |
| 65 | 76.1 | 79 | 160 | 130 | 14 | 4 | M12 | 16 | 110 | 3 | 77.5 | 78 |
| 80 | 88.9 | 89 | 190 | 150 | 18 | 4 | الـ M16 | 18 | 128 | 3 | 90.5 | 91 |
| 100 | 114.3 | 108 | 210 | 170 | 18 | 4 | الـ M16 | 18 | 148 | 3 | 116 | 110 |
| 125 | 139.7 | 133 | 240 | 200 | 18 | 8 | الـ M16 | 20 | 178 | 3 | 141.5 | 135 |
| 150 | 168.3 | 159 | 265 | 225 | 18 | 8 | الـ M16 | 20 | 202 | 3 | 170.5 | 161 |
| 200 | 219.1 | 219 | 320 | 280 | 18 | 8 | الـ M16 | 22 | 258 | 3 | 221.5 | 222 |
| 250 | 273 | 273 | 375 | 335 | 18 | 12 | الـ M16 | 24 | 312 | 3 | 276.5 | 276 |
| 300 | 323.9 | 325 | 440 | 395 | 22 | 12 | M20 | 24 | 365 | 4 | 327.5 | 328 |
| 350 | 355.6 | 377 | 490 | 445 | 22 | 12 | M20 | 26 | 415 | 4 | 359.5 | 380 |
| 400 | 406.4 | 426 | 540 | 495 | 22 | 16 | M20 | 28 | 455 | 4 | 411 | 430 |
| 450 | 457 | 480 | 595 | 550 | 22 | 16 | M20 | 30 | 520 | 4 | 462 | 484 |
| 500 | 508 | 530 | 645 | 600 | 22 | 20 | M20 | 30 | 570 | 4 | 513.5 | 534 |
| 600 | 610 | 630 | 755 | 705 | 26 | 20 | M24 | 32 | 670 | 5 | 616.5 | 634 |
| 700 | 711 | 720 | 860 | 810 | 26 | 24 | M24 | 40 | 775 | 5 | 715 | 724 |
| 800 | 813 | 820 | 975 | 920 | 30 | 24 | M27 | 44 | 880 | 5 | 817 | 824 |
| 900 | 914 | 920 | 1075 | 1020 | 30 | 24 | M27 | 48 | 980 | 5 | 918 | 924 |
| 1000 | 1016 | 1020 | 1175 | 1120 | 30 | 28 | M27 | 52 | 1080 | 5 | 1020 | 1024 |
| 1200 | 1219 | 1220 | 1405 | 1340 | 33 | 32 | M30 | 60 | 1295 | 5 | 1223 | 1224 |
| 1400 | 1422 | 1420 | 1630 | 1560 | 36 | 36 | M33 | 72 | 1510 | 5 | 1426 | 1424 |
| 1600 | 1626 | 1620 | 1830 | 1760 | 36 | 40 | M33 | 80 | 1710 | 5 | 1630 | 1624 |
| 1800 | 1829 | 1820 | 2045 | 1970 | 39 | 44 | M36 | 88 | 1920 | 5 | 1833 | 1824 |
| 2000 | 2032 | 2020 | 2265 | 2180 | 42 | 48 | M39 | 96 | 2125 | 5 | 2036 | 20 |
4لماذا نختار شظايا الصفائح من التيتانيوم في التطبيقات؟
أجهزة التشطيب المنزلق للصفائح من التيتانيوميتم اختيارهم لتطبيقات مختلفة أساسا بسبب مقاومة التآكل الاستثنائية ونسبة القوة إلى الوزن.مياه البحر، والمواد المآكلة الأخرى أمر حاسم.القوة العالية للتيتانيوم بالنسبة لوزنه تجعله مناسبًا للتطبيقات التي يكون فيها تقليل الوزن إلى الحد الأدنى دون المساس بالنزاهة الهيكلية أمر ضروريهذه الخصائص مفيدة بشكل خاص في الصناعات مثل الطيران والفضاء والبحرية ومعالجة المواد الكيميائية والطبيةحيث تكون الصمود والأداء في ظروف صعبة في غاية الأهميةعلاوة على ذلك ، تتماشى أجهزة التطويق المنزلقة للصفائح من التيتانيوم مع معايير EN1092-01 ، مما يضمن التوافق والموثوقية في أنظمة الأنابيب الأوروبية.
زلاجة صفيحة التيتانيوم على الأطرافيتم اختيارهم في مختلف الصناعات في المقام الأول بسبب خصائصهم الفريدة ومزاياهم التي تجعلهم مناسبين لتطبيقات محددة حيث قد لا تعمل مواد أخرى بفعالية.
التيتانيوم لديه نسبة قوة عالية إلى الوزن، مما يجعله أقوى بكثير من العديد من المعادن الأخرى مثل الفولاذ المقاوم للصدأ أو سبائك الألومنيوم مع كونها أخف بكثير.هذه الممتلكات حاسمة في مجال الطيرانالصناعات البحرية والسيارات حيث توفير الوزن أمر بالغ الأهمية.
التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعله مثاليًا للزرع الطبي مثل زرع العظام والأدوات الجراحية.إنه يتكامل بشكل جيد مع جسم الإنسان ويقلل من خطر ردود الفعل السلبية.
يحتفظ التيتانيوم بخصائصه الميكانيكية عند درجات حرارة مرتفعة ، مما يجعله مناسبًا للتطبيقات التي تتطلب الاستقرار الحراري.وهذا يشمل مكونات الطيران والعمليات الصناعية التي تنطوي على حرارة عالية.
التيتانيوم له معامل انخفاض حراري منخفض ، مماثل للصلب المقاوم للصدأ. هذه الممتلكات تساعد على الحفاظ على استقرار الأبعاد في ظروف درجة حرارة مختلفة ،ضمان الموثوقية في التطبيقات الحرجة.
التيتانيوم معروف بمتانته وطول عمر الخدمة حتى في ظروف تشغيل قاسية وهذا يجعله خيار فعال من حيث التكلفة على المدى الطويلعلى الرغم من ارتفاع تكلفة البداية مقارنة ببعض المواد الأخرى.
يتم تفضيل شرائح الصفائح من التيتانيوم في الصناعات التي تكون فيها مزيجها الفريد من الخصائص أمرًا ضروريًا ، مثل الطيران والفضاء ، ومعالجة الكيماويات ، ومصانع تحلية المياه ، ومحطات النفط البحرية.
5المعايير المشتركة للشظايا من التيتانيوم
| اسم المنتج | شظايا من التيتانيوم |
|---|---|
| نطاق الحجم | 1/2′′ (15NB) إلى 48′′ (1200NB) |
| الفئة / تصنيف الضغط | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 الخ |
| المعايير / الأبعاد | ANSI/ASME B16.5، B16.47 السلسلة A & B ، B16.48، BS4504 ، BS10 ، EN-1092 ، DIN ، BS ، GOST ، MSS SP-44 ، ISO70051 ، JISB2220 ، BS1560-3.1، API7S-15 ، API7S-43 ، API605 |
| أنواع الوجهات / نوع الاتصال | شاشة الوجه المسطح (FF) ، شاشة الوجه المرتفع (RF) ، شاشة المفصل الحلقية (RTJ) ، شاشة المفصل الحضني ، شاشة الذكور والإناث (M&F) ، شاشة اللسان الكبير والصغير والحنجرة (T&G) |
| الأبعاد | ANSI B165، ANSI B16.47 سلسلة A & B ، ASA ، API-605 ، MSS SP44 ، AWWA ، الرسومات المخصصة |
| تصميم مخصص | وفقًا لرسمك AS، BS، ANSI، DIN، JIS تكوينات متساوية وتقليدية |
| شهادات اختبار المواد (MTC) | وفقًا للمواصفات EN 10204 3.2 و EN 10204 3.1شهادات الاختبار التي تشهد NACE MR0175 ، NACE MR0103 |
| شهادات الاختبار | تقرير الاختبار الإشعاعي بنسبة 100%، EN 10204/3.1B، شهادة المواد الخام، تقرير فحص الطرف الثالث، الخ |
| الاختبارات | آلة الاختبار الهيدروستاتيكي، طيف القراءة المباشرة، كاشف عيوب التراسونيك UI، كاشف الأشعة السينية، كاشف الجسيمات المغناطيسية |
| المعدات / الآلات | آلة الضغط، آلة الدفع، آلة الانحناء، آلة رمل الرمال، آلة الحفر الكهربائية، الخ |
| طلاء | الطلاء المضاد للصدأ، الطلاء الأسود الزيتي، الصفراء الشفافة، مطلية بالزنك، مطلية باردة وساخنة |
| الأصل | الهند / الولايات المتحدة الأمريكية / اليابان / أوروبا الغربية / كوريا |
| التطبيقات/الاستخدام | البحرية، حقل النفط، بناء السفن، نظام المياه، الغاز الطبيعي، مشاريع الأنابيب، الطاقة الكهربائية، الخ |
| شبكة التصدير الكبرى | الولايات المتحدة، المملكة المتحدة، قطر، المكسيك، نيجيريا، المملكة العربية السعودية، الكويت، إيران، كازاخستان، البحرين، فيتنام، إندونيسيا، النرويج، غانا، كولومبيا، أذربيجان، ليبيا. |
6تطبيقات شرائح الصفائح التيتانيومية:
أجزاء من الألواح من التيتانيومالعثور على تطبيقات متنوعة في العديد من الصناعات، والاستفادة من خصائصها الفريدة للدور الحاسم في أنظمة الأنابيب:
المعالجة الكيميائية:المقاومة الاستثنائية للتآكل من التيتانيوم تجعل أجهزة طلاء اللوحات مثالية للتعامل مع المواد الكيميائية التآكلية والأحماض في المصانع الكيميائية.
الصناعة البحرية:نظراً لمقاومتها لتآكل مياه البحر ، يتم استخدام شرائح صفائح التيتانيوم في بناء السفن والمنصات البحرية.
الفضاء الجوينسبة قوة التيتانيوم العالية إلى الوزن مفيدة في التطبيقات الجوية والفضاء ، حيث يعد تقليل الوزن مع الحفاظ على سلامة الهيكل أمرًا حاسمًا.
المعدات الطبية:تتوافق البيولوجية للتيتانيوم ومقاومته لسوائل الجسم تجعله مناسبًا للأجهزة الطبية والزرع.
النفط والغاز:تستخدم في خطوط الأنابيب والمصافي حيث مطلوب مقاومة للتآكل ودرجات الحرارة العالية.
الغذاء والمشروبات:إنّ عجز التيتانيوم يجعله مناسبًا للتعامل مع المواد الغذائية والمشروبات.
توليد الطاقة:التطبيقات في محطات الطاقة حيث مقاومة درجات الحرارة العالية والبيئات التآكلية أمر ضروري.
