اسم العلامة التجارية: | LHTi |
رقم الطراز: | صمام الكرة ASME B16.34 |
الـ MOQ: | قطعة واحدة |
السعر: | قابل للتفاوض |
شروط الدفع: | L/C، D/A، D/P، T/T، Western Union |
قدرة الإمداد: | 5000 قطعة شهريا |

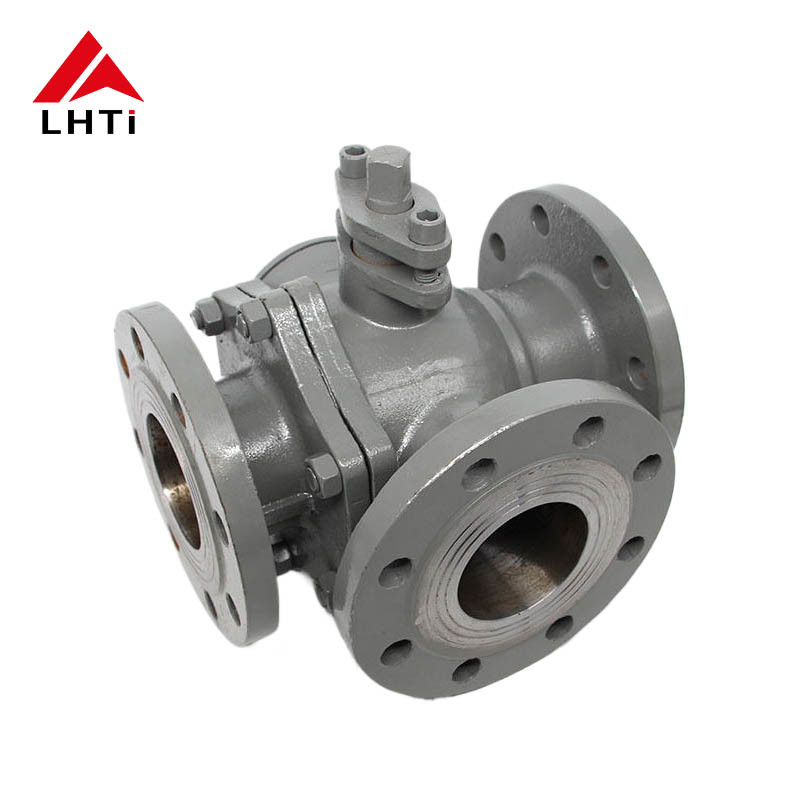

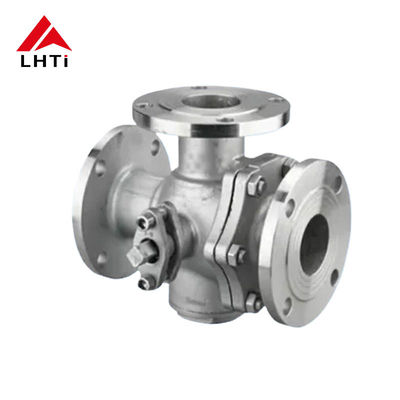

ASME B16.34 صمام كرة ثلاثي الاتجاه TA2 صمام كرة التيتانيوم مقاوم للتآكل صمام كرة 6 بوصة
مقدمة المنتج
صمامات كرة التيتانيوم ثلاثية الطرق: من النوع L والنوع T
صمامات كرات من التيتانيوم ثلاثية الاتجاهيمكن تصنيفها إلى نوع L (Q44F) ونوع T (Q45F). كل نوع يؤدي وظائف مختلفة في التحكم في اتجاه تدفق الوسط.
صمام كرة ثلاثي الاتجاه من النوع L (Q44F):
صمام الكرة ثلاثي الاتجاه من نوع Lيستخدم في المقام الأول لتحويل اتجاه تدفق الوسيط. يسمح بتوصيل قناتين عموديتين ، مما يغير مسار الوسيط بفعالية من اتجاه إلى آخر.
صمام كرة ثلاثي الاتجاه من النوع T (Q45F):
صمام الكرة ثلاثي الاتجاه من طراز Tتم تصميمها لتوزيع الوسائط والتقاء وتبديل اتجاه التدفق. يمكنها ربط ثلاث قنوات ببعضها البعض ، أو بدلاً من ذلك ، يمكن أن تربط أي قناتين من القنوات الثلاث.هذه الوظائف متعددة الاستخدامات تسمح بتحكم تدفق أكثر تعقيدا داخل النظام.
المواصفات التقنية للمنتج: | |
معدل الضغط: | PN1.6-4.0Mpa الفئة 150-300Lb |
قطر اسمي: | DN15-DN300 1/2 "-12" |
وضع القيادة: | المقبض، العجلات، الهيدروليكية، الكهربائية |
الجسم، بونيت: | TA1,TA2,TA10,Gr2,Gr3 |
الكرة: | TA1,TA2,TA10,Gr2,Gr3 |
الجذع: | TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
حلقة الختم: | PTFE,RPTFE,PPL,PEEK |
نموذج صمام الكرة من التيتانيوم: | القيود المفروضة على الجهاز: القيود المفروضة على الجهاز: القيود المفروضة على الجهاز:Q944F-16Ti، Q944F- 25Ti ، Q944F-40Ti ، Q945F-16Ti ، Q945F-25Ti ، Q945F-40Ti ، Q44F-150LB ((Ti) ، Q44F- 300LB ((Ti) ، Q345F-150LB ((Ti) ، Q645F-150LB ((Ti) ، Q945F-150LB ((Ti)) |
معايير التصميم: | GB/T12237، ASME B16.34 |
الأبعاد المباشرة: | GB/T12221، ASME B16.10 |
اتصالات الشريط: | HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
معايير الاختبار | JB/T9092،GB/T13927,API598 |
هيكل مقعد الصمام:
عادة،صمامات كرة من التيتانيوم ثلاثية الاتجاهتعتمد على هيكل مقعدين. ومع ذلك ، بناءً على متطلبات المستخدمين ، يمكن أيضًا تصنيعها مع هيكل أربعة مقاعد ، مما يوفر إغلاقًا متزايدًا ومرونة تشغيلية.
مزايا استخدام صمامات الكرات في التطبيقات الصناعية:
السمات الرئيسيةصمامات الكراتتتضمن بنيتها المدمجة، والختم الموثوق به، والبناء البسيط، وسهولة الصيانة. سطح الختم والسطح الكروي غالبا ما تكون في حالة مغلقة،مما يجعلها أقل عرضة للتآكل من قبل الوسطسهلة التشغيل والصيانة ، مناسبة لوسائط العمل العامة مثل الماء ، والمذيبات ، والأحماض ، والغاز الطبيعي ، وكذلك لظروف العمل القاسية مع وسائط مثل الأكسجين ،بيروكسيد الهيدروجين، الميثان، والإيثيلين.صمامات الكراتيتم استخدامها على نطاق واسع في مختلف الصناعات. يمكن إما بناء جسم الصمام أو تجميعه.
الخصائص الرئيسية للصمامات الكرة:
المقاومة الحد الأدنى للسائل:معدل المقاومة يساوي معدل قطعة من الأنابيب بنفس الطول.
هيكل بسيط، حجم صغير، وزن خفيف: صمامات الكرةتصميمها بسيط، مما يجعلها صغيرة الوزن وخفيفة الوزن.
الختم الضيق والموثوق به:أسطح الختم منصمامات الكراتيستخدمون عادة مواد بلاستيكية، مما يوفر خصائص ختم ممتازة. كما أنها تستخدم على نطاق واسع في أنظمة الفراغ.
سهولة التشغيل والفتح / الإغلاق السريع:يستغرق فقط 90 درجة من الدوران لفتح أو إغلاق الصمام بالكامل، مما يسهل التحكم عن بعد.
صيانة مريحة:الهيكل البسيطصمامات الكراتو حلقات الختم القابلة للإزالة تجعل تفكيكها واستبدالها سهلاً
عزل الأسطح الختامية:عندما تكون مفتوحة أو مغلقة تماماًالكرة والصماميتم عزل أسطح غطاء المقعد عن الوسيط، مما يمنع التآكل عند عبور الوسيط.
التطبيقات الرئيسية لصمامات كرة التيتانيوم ثلاثية الطرق:
الصناعة الكيميائية والبتروكيماوية:
توزيع السوائل والتداخل: صمامات الكرة ثلاثية الاتجاهيمكن تحقيق خلط أو فصل المواد الكيميائية المختلفة، مناسبة لعمليات التفاعل الكيميائي المعقدة.
تحويل اتجاه التدفق:في عمليات الإنتاج ، من الضروري في بعض الأحيان تغيير اتجاه تدفق السوائل بسرعة ، والتي يمكن أن تلبيها صمامات الكرة ثلاثية الاتجاه بشكل فعال.
النفط والغاز:
أنظمة الأنابيب:تستخدم في أنظمة أنابيب النفط والغاز لإدارة مسارات نقل السوائل وإجراء عمليات تقسيم السوائل أو دمجها.
صيانة المعدات:أثناء صيانة المعدات ، يمكن أن تغير صمامات الكرات ثلاثية الاتجاه مسارات السوائل لضمان عدم تأثير تشغيل النظام بأكمله.
معالجة المياه
توزيع المياهتستخدم في محطات معالجة مياه الصرف الصحي ومحطات المياه ، والتي تتحكم في اتجاه تدفق المياه للتبديل بين مراحل معالجة مختلفة.
أنظمة التصفية:في أنظمة التصفية والتنقية ، يمكن استخدام صمامات الكرات ثلاثية الاتجاه لتغيير حالة عمل المرشحات المختلفة.
صناعة الأغذية والمشروبات:
معالجة السوائل:تستخدم في خطوط إنتاج المشروبات ومعالجة الأغذية ، لتحقيق توزيع ومزج وتغيير اتجاه تدفق السوائل.
التنظيف والتطهير:في أنظمة CIP (Clean-In-Place) ، تساعد صمامات الكرات ذات الثلاثة اتجاهات في تحويل تدفق سوائل التنظيف والتطهير.
صناعة الأدوية:
عمليات الإنتاج:تستخدم في الإنتاج الصيدلي لإدارة اتجاه ومزج الأدوية السائلة ، وضمان دقة والظروف الصحية لعملية الإنتاج.
معدات المختبر:تستخدم في المختبرات لتوزيع ومعالجة عينات السوائل.
أنظمة HVAC (التدفئة والتهوية وتكييف الهواء):
أنظمة التبريد والتدفئة:في أنظمة تكييف الهواء المركزية ، تستخدم صمامات الكرات ثلاثية الاتجاه لتغيير اتجاه تدفق مياه التبريد ومياه التدفئة ، وتنظيم درجة حرارة النظام.
إدارة الطاقة:من خلال تغيير اتجاهات التدفق، فإنها تحسين كفاءة استخدام الطاقة وتخفيض تكاليف التشغيل.
