تفاصيل المنتج
مكان المنشأ: باوجي ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001, TUV etc.
رقم الموديل: شفة عنق اللحام شفة WNRF
شروط الدفع والشحن
الحد الأدنى لكمية: 1-5 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: حالة الخشب الرقائقي أو البليت الخ.
وقت التسليم: 3-15 يوم عمل
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار المنتج: |
ASME B16.5 شفة عنق اللحام |
المواد: |
الصف الثاني الصف الخامس الصف السابع |
تصنيف الضغط: |
فئة 300 |
أنواع الوجه: |
RF ، FF ، TG ، RJ إلخ. |
الأحجام: |
1/2 بوصة إلى 24 بوصة |
العملية: |
الصب، التصنيع، المعالجة، الخ |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
الشهادات: |
EN 10204 / 3.1B، شهادة المواد الخام، تقرير اختبار التصوير الشعاعي بنسبة 100%، تقرير فحص الطرف الثالث |
التطبيقات: |
خطوط أنابيب النفط والغاز والمصانع الكيماوية ومرافق توليد الطاقة وما إلى ذلك. |
معيار المنتج: |
ASME B16.5 شفة عنق اللحام |
المواد: |
الصف الثاني الصف الخامس الصف السابع |
تصنيف الضغط: |
فئة 300 |
أنواع الوجه: |
RF ، FF ، TG ، RJ إلخ. |
الأحجام: |
1/2 بوصة إلى 24 بوصة |
العملية: |
الصب، التصنيع، المعالجة، الخ |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
الشهادات: |
EN 10204 / 3.1B، شهادة المواد الخام، تقرير اختبار التصوير الشعاعي بنسبة 100%، تقرير فحص الطرف الثالث |
التطبيقات: |
خطوط أنابيب النفط والغاز والمصانع الكيماوية ومرافق توليد الطاقة وما إلى ذلك. |

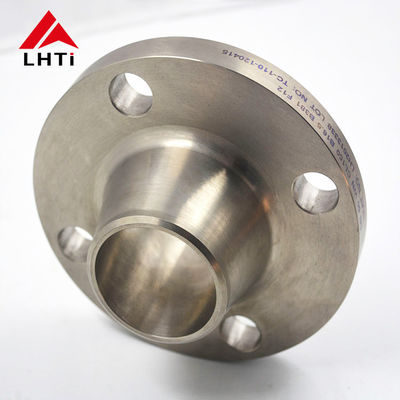

ASME B16.5 تيتانيوم لحام رقبة فلنج الفئة 300الدرجة 2 الدرجة 5 الدرجة 7WN فليانج لحام الرقبة رفعت الوجه RFWN للأغراض الصناعية
1معلومات المنتج من طرف عنق التيتانيوم
أسلوب ASME B16.5 طوق عنق التيتانيوم للصيانة من الفئة 300 Gr2 Gr5 Gr7 يشير إلى نوع معين من طوق عنق التيتانيوم للصيانة الذي يتوافق مع معايير ASME B16.5 مع تصنيف الضغط من الفئة 300،المصنوعة من التيتانيوم من الدرجات 2وفيما يلي تقسيم مفصل لكل مكون:
معيار ASME B16.5:
نطاق: يغطي ASME B16.5 الأبعاد والتسامحات والمواد والتمييز والاختبار لصفائح الأنابيب والأجهزة المكونة من صفائح الأنابيب.
الفئة 300: تم تصميم شرائح الفئة 300 لتحمل ضغوط أعلى مقارنة بالفئات المنخفضة مثل الفئة 150.تم تصنيفها لضغوط تصل إلى 300 رطل لكل إنش مربع (psi) في درجات حرارة الغرفة.
تصنيفات التيتانيوم:
التيتانيوم من الدرجة الثانية (Ti Gr2): التيتانيوم من الدرجة الثانية نقي تجاريا ويقدم مقاومة ممتازة للتآكل والقدرة على اللحام والقدرة على التشكيل.يستخدم عادة في المعالجة الكيميائية والتطبيقات البحرية حيث مقاومة التآكل أمر بالغ الأهمية.
الدرجة الخامسة من التيتانيوم (Ti-6Al-4V ، Ti Gr5): سبيكة التيتانيوم من الدرجة الخامسة هي سبيكة من التيتانيوم والألومنيوم. إنها توفر قوة ممتازة ومقاومة للتآكل ومقاومة للحرارة ،مما يجعلها مناسبة للطيران، التطبيقات البحرية، والمعالجة الكيميائية.
التيتانيوم من الدرجة 7 (Ti Gr7): يحتوي التيتانيوم من الدرجة 7 على البالاديوم ، مما يعزز مقاومة التآكل في البيئات المقللة والأكسدة بشكل طفيف.يستخدم عادة في المعالجة الكيميائية والتطبيقات البحرية.
خصائص التصميم:
فلينج رقبة اللحام (WN): فلينج رقبة اللحام لديه محور مخفف ويتم لحامها إلى أنبوب. يوفر هذا التصميم انتقالًا سلسًا من الأنابيب إلى اللحام ، ويقلل من تركيز الإجهاد ،وتوفر خصائص تدفق ممتازة.
الوجه المرتفع (RF): يوفر الوجه المرتفع سطحًا للتزاوج للضغط ، مما يضمن إغلاقًا صارمًا بين اللحاء والأنبوب أو التركيب المجاور.
2. ASME B16.5 الدرجة 2 الدرجة 5 الدرجة 7 الاطراف الصناعية من التيتانيوم WNRF الدرجة 300
الصف الثاني من التيتانيوم (Ti-CP):
التركيب: التيتانيوم النقي تجارياً يحتوي على 99.2٪ من التيتانيوم و 0.25٪ من الحديد و 0.3٪ من الأكسجين وكميات ضئيلة من العناصر الأخرى.
الخصائص:
القوة: منخفضة نسبياً مقارنةً بالسبائك؛ أعلى من العديد من الفولاذ ولكن أقل من الصفات اللاصقة من التيتانيوم.
مقاومة التآكل: ممتازة في معظم البيئات، وخاصة ضد الكلوريدات.
قابلية لحام: قابلية لحام جيدة و قابلية تصنيع.
تطبيقات: المعالجة الكيميائية، البيئات البحرية، الزرع الطبي (غير تحمل الحمل) ، والهندسة المعمارية.
التيتانيوم من الصف 5 (Ti-6Al-4V):
تكوين: سبيكة التيتانيوم تحتوي على 90% من التيتانيوم و 6% من الألومنيوم و 4% من الفاناديوم.
الخصائص:
قوة: نسبة قوة إلى وزن ممتازة، متفوقة على التيتانيوم من الدرجة الثانية.
مقاومة التآكل: مقاومة جيدة للتآكل ، ليست عالية مثل الدرجة 2 ولكن مناسبة للعديد من البيئات.
مقاومة درجات الحرارة: يحافظ على القوة عند درجات الحرارة المرتفعة ، مما يجعله مناسبًا للتطبيقات الجوية والفضاءية عالية الأداء.
تطبيقات: مكونات الطيران (أجزاء الطائرات ومحركات الطائرات النفاثة) ومعدات البحرية والزرع الطبي ومكونات السيارات ومعدات الرياضة.
التيتانيوم من الصف 7 (Ti-0.15Pd):
التركيب: سبيكة التيتانيوم مع إضافة 0.15٪ من البالاديوم.
الخصائص:
مقاومة التآكل: مقاومة ممتازة للتآكل، وخاصة في البيئات المحدودة.
قابلية لحام: قابلية لحام جيدة ، مناسبة للحام والتصنيع.
قوة: قوة أقل مقارنة بالدرجة 5 ولكن كافية للعديد من التطبيقات.
التطبيقات: المعالجة الكيميائية ومصانع تحلية المياه والبيئات البحرية وغيرها من التطبيقات التي تتطلب تآكلًا أفضل.
| المتطلبات الكيميائية | |||||||||||
| ن | ج | هـ | في | أوه | ال | V | Pd | (مو) | نـي | (تاي) | |
| الدرجة الأولى | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | كرة |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | كرة |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~675 | 3.5 ~ 4.5 | / | / | / | كرة |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | كرة |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2 ~ 0.4 | 0.6 ~ 0.9 | كرة |
3مواصفات ANSI B16.5 الفئة 300 طرف رقبة التحاليل التيتانيوم
| أنبوب طبيعي | (أو دي فلانج) | شكراً لـ (فلينج مين) | إخرس من المركز |
قطر الوجه المرفوع | المركز إخرس تشامفر من W.N |
طول المحور.Y | مُملة | إخرس من بولت الدائرة |
إخرس من بولت الثقوب |
الرقم من المسامير |
من المسامير (بوص) |
تقريباً، الوزن | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| بوصة | و | أوه | ج | إكس | G | أ | Y | ب | قبل الميلاد | BH | BN | BD | كيلوجرام/بيكس | LB/PCS |
|
نصف بوصة
|
15
|
95.5
|
14.2
|
38.1
|
35.1
|
21.3
|
52.3
|
15.7
|
66.5
|
15.7
|
4
|
نصف بوصة
|
0.8
|
1.8
|
|
3/4 "
|
20
|
117. 5
|
15.7
|
47.8
|
42.9
|
26.7
|
57.2
|
20.8
|
82.6
|
19.1
|
4
|
5/8 "
|
1.4
|
3.1
|
|
1′′
|
25
|
124. 0
|
17.5
|
53.8
|
50.8
|
33.5
|
62
|
26.7
|
88.9
|
19.1
|
4
|
5/8 "
|
1.7
|
3.7
|
|
1-1/4 "
|
32
|
133. 5
|
19.1
|
63.5
|
63.5
|
42.2
|
65
|
35.1
|
98.6
|
19.1
|
4
|
5/8 "
|
2.2
|
4.8
|
|
1-1/2 "
|
40
|
155. 5
|
20.6
|
69.9
|
73.2
|
48.3
|
68.3
|
40.9
|
114.3
|
22.4
|
4
|
5/8 "
|
3.2
|
7
|
|
2′′
|
50
|
165. 0
|
22.4
|
84.1
|
91.9
|
60.5
|
69.9
|
52.6
|
127
|
19.1
|
8
|
5/8 "
|
3.6
|
7.9
|
|
2-1/2 "
|
65
|
190. 5
|
25.4
|
100.1
|
104.6
|
73.2
|
76.2
|
62.7
|
149.4
|
22.4
|
8
|
3/4 "
|
5.4
|
12
|
|
3′′
|
80
|
209. 5
|
28.4
|
117.3
|
127
|
88.9
|
79.2
|
78
|
168.1
|
22.4
|
8
|
3/4 "
|
7.3
|
16.1
|
|
3-1/2 "
|
90
|
228. 5
|
30.2
|
133.4
|
139.7
|
101.6
|
81
|
90.2
|
184.2
|
22.4
|
8
|
3/4 "
|
8.9
|
19.6
|
|
4′′
|
100
|
254. 0
|
31.8
|
146.1
|
157.2
|
114.3
|
85.9
|
102.4
|
200.2
|
22.4
|
8
|
3/4 "
|
11.8
|
26
|
|
5′′
|
125
|
279. 5
|
35.1
|
177.8
|
185.7
|
141.2
|
98.6
|
128.3
|
235
|
22.4
|
8
|
3/4 "
|
16
|
35.2
|
|
6′′
|
150
|
317. 5
|
36.6
|
206.2
|
215.9
|
168.4
|
98.6
|
154.2
|
269.7
|
22.4
|
12
|
3/4 "
|
20.2
|
44.6
|
|
8 "
|
200
|
381. 0
|
41.1
|
260.4
|
269.7
|
219.2
|
111. 3
|
202.7
|
330.2
|
25.4
|
12
|
7/8 "
|
31.2
|
68.8
|
|
10′′
|
250
|
444. 5
|
47.8
|
320.5
|
323.9
|
273.1
|
117. 3
|
254.5
|
387.4
|
28.4
|
16
|
1′′
|
44.3
|
97.5
|
|
12′′
|
300
|
520. 5
|
50.8
|
374.7
|
381
|
323.9
|
130. 0
|
304.8
|
450.9
|
31.8
|
16
|
1 1/8 "
|
63.5
|
140
|
|
14′′
|
350
|
584. 0
|
53.8
|
425.5
|
412.8
|
355.6
|
142. 7
|
|
514..4
|
31.8
|
20
|
1 1/8 "
|
86
|
190
|
|
16′′
|
400
|
647. 5
|
57.2
|
482.6
|
469.9
|
406.4
|
146. 1
|
|
571.5
|
35.1
|
20
|
1 1/4 "
|
112
|
247
|
|
18′′
|
450
|
711. 0
|
60.5
|
533.4
|
533.4
|
457.2
|
158. 8
|
|
628.7
|
35.1
|
24
|
1 1/4 "
|
141
|
310
|
|
20′′
|
500
|
774. 5
|
63.5
|
587.2
|
584.2
|
508
|
162. 1
|
|
685.8
|
35.1
|
24
|
1 1/4 "
|
173
|
382
|
|
24′′
|
600
|
914. 5
|
69.9
|
701.5
|
692.2
|
609.6
|
168. 1
|
|
812.8
|
41.1
|
24
|
1 1/2 "
|
248
|
546
|
4لماذا نختار شظايا رقبة التيتانيوم في الصناعة؟
يظهر التيتانيوم مقاومة تآكل استثنائية ، خاصة في البيئات العدوانية مثل مياه البحر ، المعالجة الكيميائية ، والتطبيقات البحرية.هذه المقاومة للتآكل تساعد على تمديد عمر المعدات وتقليل تكاليف الصيانة.
التيتانيوم لديه نسبة قوة عالية إلى الوزن، مما يجعله أقوى بكثير من العديد من المعادن الأخرى مثل الفولاذ المقاوم للصدأ أو سبائك الألومنيوم مع كونها أخف بكثير.هذه الممتلكات حاسمة في مجال الطيرانالصناعات البحرية والسيارات حيث توفير الوزن أمر بالغ الأهمية.
التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعله مثاليًا للزرع الطبي مثل زرع العظام والأدوات الجراحية.يندمج بشكل جيد مع جسم الإنسان ويقلل من خطر ردود الفعل السلبية.
- نعميحتفظ التيتانيوم بخصائصه الميكانيكية في درجات حرارة مرتفعة ، مما يجعله مناسبًا للتطبيقات التي تتطلب الاستقرار الحراري.وهذا يشمل مكونات الطيران والعمليات الصناعية التي تنطوي على حرارة عالية.
- نعمالتيتانيوم له معامل انخفاض حراري منخفض ، مماثل للصلب المقاوم للصدأ. تساعد هذه الخاصية في الحفاظ على استقرار الأبعاد في ظروف درجة حرارة مختلفة ،ضمان الموثوقية في التطبيقات الحرجة.
- نعمالتيتانيوم معروف بمتانته وطول عمر الخدمة حتى في ظروف تشغيل قاسية وهذا يجعله خيار فعال من حيث التكلفة على المدى الطويلعلى الرغم من ارتفاع تكلفة البداية مقارنة ببعض المواد الأخرى.
يتم تفضيل شرائح الصفائح من التيتانيوم في الصناعات التي تكون فيها مزيجها الفريد من الخصائص أمرًا ضروريًا ، مثل الطيران والفضاء ، ومعالجة الكيماويات ، ومصانع تحلية المياه ، ومحطات النفط البحرية.
5عملية إنتاج طرفات رقبة التيتانيوم
عملية إنتاجشرائح رقبة لحام من التيتانيومتتضمن عدة خطوات دقيقة لضمان تلبية معايير الجودة الصارمة ومتطلبات الأداء.
اختيار المواد:
سبيكة التيتانيوم: تبدأ العملية باختيار سبيكة التيتانيوم المناسبة بناءً على متطلبات التطبيق. وتشمل السبيكات الشائعة الدرجة 2 (Ti-CP) ، والدرجة 5 (Ti-6Al-4V) ، والدرجة 7 (Ti-0.15Pd)، تم اختيارهم لخصائصهم الميكانيكية الخاصة، ومقاومة التآكل، وغيرها من الخصائص ذات الصلة.
قطع وتشكيل:
تحضير المواد الخام: يتم قطع شرائح التيتانيوم أو قضبانها إلى أطوال مناسبة بناءً على أبعاد الشريط المطلوبة.
التصنيع أو التدحرج: يتم تسخين مادة التيتانيوم إلى درجة حرارة مثالية وتشكيلها باستخدام تقنيات التصنيع أو التدحرج لتشكيل الفراغات البدائية.هذا يشمل تشكيل الرقبة و وجه اللحاء.
التصنيع:
التدوير والطحن: تخضع قطع التيتانيوم الصلبة أو المطحونة لعمليات معالجة دقيقة.وهذا يشمل التحويل لتحقيق القطر الخارجي المطلوب (OD) والطحن لإنشاء وجه اللحاء (الوجه المرفوع)، وجه مسطح، أو مرفق من نوع الحلقة حسب مواصفات ASME B16.5).
الحفر: يتم حفر الثقوب في الجهاز لضمان التوافق السليم مع أنابيب الاتصال.
تحضير لحام:
التشذيب: يتم تشذيب أطراف شاشة عنق اللحام ، وخاصة المنطقة التي تتصل بها بالأنابيب ، لتسهيل اللحام. يضمن التشذيب المناسب مفاصل لحام قوية وتصميم فعال.
الحامية:
عملية اللحام: عادة ما يتم لحام شظايا رقبة اللحام من التيتانيوم باستخدام لحام TIG (غاز التونغستين الجامد) أو أساليب مماثلة مناسبة للسبائك التيتانيوم.يتم التلحم بعناية للحفاظ على جو محمي (أرجون أو هليوم) لمنع التلوث والأكسدةوالذي قد يضعف مقاومة التيتانيوم للتآكل
تفتيش اللحام: يشمل التفتيش بعد اللحام طرق الاختبار غير المدمر (NDT) مثل اختبار اختراق الصبغة أو اختبار الموجات فوق الصوتية للتحقق من سلامة اللحام.
المعالجة الحرارية (إن لزم الأمر):
التسخين: اعتمادًا على سبيكة التيتانيوم والمتطلبات المحددة ، يمكن تطبيق المعالجة الحرارية للتسخين أو تخفيف التوتر لتحسين خصائص المواد وتقليل التوترات المتبقية.
الفحص النهائي والاختبار:
فحص الأبعاد: يخضع كل شفرة عنق اللحام لفحوصات قياسية صارمة لضمان استيفائها للتسامحات والمواصفات الدقيقة ، بما في ذلك تلك التي حددتها ASME B16.5.
التفتيش البصري والسطحي: التفتيش البصري يضمن عدم وجود عيوب أو عيوب سطحية يمكن أن تؤثر على الأداء أو النزاهة.
اختبار الضغط: يمكن إجراء اختبار الضغط الهيدروستاتيكي أو النيوماتيكي للتحقق من سلامة الضغط ومقاومة التسرب للشريحة في ظل الظروف المحددة.
المعالجة السطحية والتشطيب:
طلاء السطح: اعتمادًا على التطبيق ، يمكن تطبيق معالجات السطح مثل التجاوز أو التجفيف لتعزيز مقاومة التآكل أو تحسين التشطيب السطحي.
العلامة والتحديد: يتم وضع علامة على كل فليانج مع معلومات أساسية مثل نوع المواد والحجم ودرجة الضغط وتعريف الشركة المصنعة للتتبع.
التعبئة والشحن:
بمجرد الانتهاء من الفحوصات والاختبارات بشكل مرض، يتم تعبئة شرائح عنق التيتانيوم بحذر لمنع التلف أثناء النقل والتخزين.ثم يتم شحنها إلى العملاء أو مراكز التوزيع.
6. تفتيش شاشة رقبة التيتانيوم
الاختبار البصري (VT):يتضمن ذلك فحص سطح اللحام والفلانج بصرياً لاكتشاف أي عيوب مرئية مثل الشقوق أو المسام أو ملامح اللحام غير الصحيحة.
اختبار بالموجات فوق الصوتية (UT):تستخدم هذه التقنية موجات صوتية عالية التردد للكشف عن العيوب الداخلية داخل المادة ، مثل الفراغات أو الإدراجات أو الشقوق. إنها مفيدة بشكل خاص للمقاطع الأكثر سماكة من لحام التيتانيوم.
الاختبار الإشعاعي:تستخدم هذه الطريقة الأشعة السينية أو أشعة غاما لإنتاج صور للبنية الداخلية لللحام والفلانج. إنها فعالة للكشف عن العيوب الداخلية وتقييم جودة الحام.
اختبار الجسيمات المغناطيسية (MT):يستخدم MT للكشف عن العيوب السطحية وقريبة من السطح في المواد المغناطيسية الحديدية. ومع ذلك ، نظرًا لأن التيتانيوم ليس مغناطيسيًا حديديًا ،قد لا تكون هذه الطريقة قابلة للتطبيق ما لم تكن هناك مواد مغناطيسية بالقرب منها أو طلاءات يمكن مغناطيسها.
اختبار الاختراق/اختراق الصبغة (PT):يشتمل PT على تطبيق مادة صبغة على سطح اللحام ثم إزالة الزيادة من الصبغة للكشف عن العيوب التي تكسر السطح. هذه الطريقة مفيدة للكشف عن الشقوق الصغيرة والثقوب والتسربات.
اختبار التيار الدوامي (ET):تستخدم الكهرومغناطيسية الحثية الكهرومغناطيسية للكشف عن العيوب السطحية والقريبة من السطح في المواد الموصلة مثل التيتانيوم. إنها مفيدة للكشف عن التآكل والشقوق والتغيرات في خصائص المواد.
الانبعاثات الصوتية (AE):تتضمن AE مراقبة الانبعاثات الصوتية من مادة تحت التوتر للكشف عن التغيرات المؤشرة على العيوب مثل الشقوق أو التسربات. يمكن استخدامها لكل من فحص اللحام والمواد الأساسية.
7أسئلة شائعة
1أيّ خصم؟
الجواب: الأسعار التي نقوم باقتباسها هي جميعها أسعار الجملة في المقام الأول. في غضون ذلك، سيتم تقديم أفضل أسعارنا وفقًا لكمية طلبك،لذا يرجى تحديد كمية الشراء عند الاستفساركلما زاد طلبك كلما زاد الخصومات التي سنقدمها
2هل أنتِ مصنعة؟
ج: نعم. كمصنع مع 13 عاما من الخبرة، لقد اكتسبنا خبرة كافية والمهارة.نحن نقدم لكم أفضل منتجاتنا الجودة كما لدينا قسم المنتجات مجهزة بالكامل و قسم مراقبة الجودة.
3كيف أعرف إن كانت منتجاتي قد تم تسليمها؟
ج: سنعلمك رقم التتبع لاستعارتك أو يمكنك الاتصال بنا في أي وقت لمعلومات الشحن.
4هل حصلت شركتك على أي شهادة؟
ج: نحن مصنعون معتمدون مع قطع غيار السيارات المعتمدة من قبل نظام إدارة الجودة ISO9001.
5ماذا عن جودة المنتجات؟
ج: نحن نضمن السيطرة الصارمة على كل تفاصيل المنتجات. كل منتج يتم فحصه واختباره بعناية قبل التسليم.
6ماذا عن شروط الدفع؟
ج: ت / ت ، L / C ، Western Union Paypal مقبولة.
7ما هو مقدار الطلب؟
ج: الحد الأدنى للكمية لبعض العناصر هو 10 كجم فقط. ولكن يمكن خفض MOQ عند شراء عدة أنواع مختلفة من المنتجات معا. لمزيد من التفاصيل، يرجى الشعور بالحرية في الاتصال بنا في أي وقت.
8ماذا عن وقت التسليم؟
ج: عادة في غضون 5-7 أيام عن طريق التسليم السريع. ولكن هذا يعتمد على كمية طلبك أيضا.
