تفاصيل المنتج
مكان المنشأ: باوجي ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001, TUV etc.
رقم الموديل: شفة عنق اللحام شفة WNRF
شروط الدفع والشحن
الحد الأدنى لكمية: 1-5 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: حالة الخشب الرقائقي أو البليت الخ.
وقت التسليم: 3-15 يوم عمل
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار المنتج: |
ASME B16.5 شفة عنق اللحام |
المواد: |
الصف 5 الصف 7 |
تصنيف الضغط: |
فئة 150 |
أنواع الوجه: |
RF ، FF ، TG ، RJ إلخ. |
الأحجام: |
1/2 بوصة إلى 24 بوصة |
العملية: |
الصب، التصنيع، المعالجة، الخ |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
الشهادات: |
EN 10204 / 3.1B، شهادة المواد الخام، تقرير اختبار التصوير الشعاعي بنسبة 100%، تقرير فحص الطرف الثالث |
التطبيقات: |
خطوط أنابيب النفط والغاز والمصانع الكيماوية ومرافق توليد الطاقة وما إلى ذلك. |
معيار المنتج: |
ASME B16.5 شفة عنق اللحام |
المواد: |
الصف 5 الصف 7 |
تصنيف الضغط: |
فئة 150 |
أنواع الوجه: |
RF ، FF ، TG ، RJ إلخ. |
الأحجام: |
1/2 بوصة إلى 24 بوصة |
العملية: |
الصب، التصنيع، المعالجة، الخ |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
الشهادات: |
EN 10204 / 3.1B، شهادة المواد الخام، تقرير اختبار التصوير الشعاعي بنسبة 100%، تقرير فحص الطرف الثالث |
التطبيقات: |
خطوط أنابيب النفط والغاز والمصانع الكيماوية ومرافق توليد الطاقة وما إلى ذلك. |

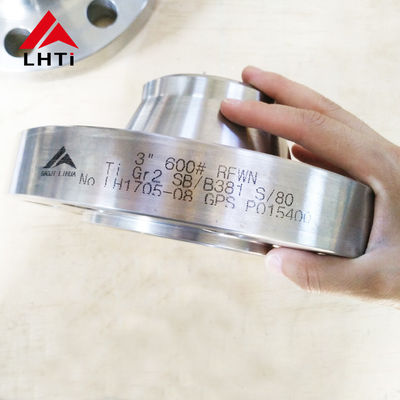

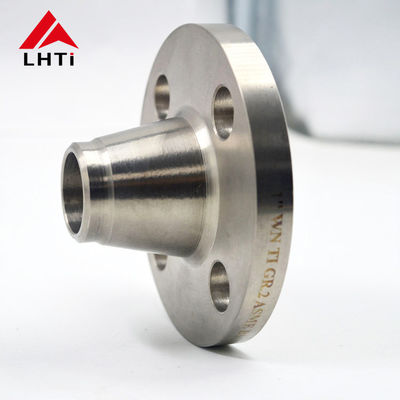

Ti Gr5 Gr7 التيتانيوم لحام رقبة فلنج ASME B16.5 الفئة 150 WN فلنج لحام رقبة وجه رفعت لصناعة الكيماويات
1معلومات المنتج من طرف عنق التيتانيوم
معيار ASME B16.5:
نطاق: يغطي ASME B16.5 الأبعاد والتسامحات والمواد والتمييز والاختبار لصفائح الأنابيب والأجهزة المكونة من صفائح الأنابيب.
الفئة 150: تم تصميم شرائح الفئة 150 لتحمل ضغوط أقل مقارنة بالفئات العليا مثل الفئة 300 أو 600.يتم تصنيفها لضغوط تصل إلى 150 رطلا لكل بوصة مربعة (psi) في درجات الحرارة المحيطة.
تصنيفات التيتانيوم:
الدرجة الخامسة من التيتانيوم (Ti-6Al-4V ، Ti Gr5): سبيكة التيتانيوم من الدرجة الخامسة هي سبيكة من التيتانيوم والألومنيوم. إنها توفر قوة ممتازة ومقاومة للتآكل ومقاومة للحرارة ،مما يجعلها مناسبة للطيران، التطبيقات البحرية، والمعالجة الكيميائية.
التيتانيوم من الدرجة 7 (Ti Gr7): كما ذكر سابقاً ، يحتوي التيتانيوم من الدرجة 7 على البالاديوم ، مما يعزز مقاومة التآكل في البيئات المقللة والأكسدة بشكل طفيف.يستخدم عادة في المعالجة الكيميائية والتطبيقات البحرية.
خصائص التصميم:
فلينج رقبة اللحام (WNRF): فلينج رقبة اللحام له محور مخفف ويتم لحامها على أنبوب. يوفر هذا التصميم انتقالًا سلسًا من الأنابيب إلى اللحام ويقلل من تركيز الإجهاد.
الوجه المرتفع (RF): يوفر الوجه المرتفع سطحًا للتزاوج للضغط ، مما يساعد على إنشاء ختم بين اللحاء والأنبوب أو التركيب المجاور.
التطبيقات:
المعالجة الكيميائية: هذه المسامير من التيتانيوم مناسبة لصناعات المعالجة الكيميائية حيث المقاومة للمواد الكيميائية التآكلية ودرجات الحرارة العالية أمر بالغ الأهمية.
الفضاء الجوي: يستخدم التيتانيوم من الدرجة 5 في تطبيقات الفضاء الجوي بسبب نسبة القوة والوزن العالية ومقاومته لدرجات الحرارة العالية.
البحرية: التيتانيوم من الدرجة 7 مثالي للتطبيقات البحرية حيث مقاومة التآكل لمياه البحر أمر ضروري.
الجودة والامتثال:
شهادات المواد: يقدم المصنعون شهادات المواد التي تؤكد الامتثال للمواصفات والمعايير، وضمان جودة وتتبع سبائك التيتانيوم المستخدمة.
الاختبار: تخضع الفلينجز لاختبارات مختلفة مثل الاختبار بالموجات فوق الصوتية (UT) ، الاختبار الهيدروستاتيكي، والتفتيش الأبعاد للتأكد من أنها تلبي المتطلبات المحددة ومعايير الأداء.
2. ASME B16.5 الدرجة 5 الدرجة 7 التيتانيوم الصناعية الاطراف WNRF الفئة 150
التيتانيوم من الصف 5 (Ti-6Al-4V):
التركيب: التيتانيوم الدرجة 5 هو سبيكة ألفا بيتا تتكون من 90 ٪ التيتانيوم ، 6 ٪ الألومنيوم ، و 4 ٪ الفاناديوم.هذا التكوين يوفر توازن من الخصائص التي تجعلها سبيكة التيتانيوم الأكثر استخداما.
القوة: تقدم نسبة قوة إلى وزن ممتازة ، مما يجعلها مناسبة للتطبيقات الجوية والبحرية والصناعية حيث تكون قوة الخفيفة حاسمة.
مقاومة التآكل: التيتانيوم من الدرجة 5 لديه مقاومة جيدة للتآكل ، على الرغم من أنه ليس عالياً مثل التيتانيوم النقي (الدرجة 1). لا يزال مقاوماً للغاية لمعظم البيئات.
مقاومة درجات الحرارة: يحتفظ بخصائصه عند درجات حرارة مرتفعة ، مما يجعله مناسبًا للتطبيقات في توربينات الغاز وأنظمة العادم وغيرها من البيئات ذات درجات الحرارة العالية.
التطبيقات: مكونات الطيران (أجزاء الطائرات ومحركات الطائرات النفاثة) ، والمعدات البحرية، والزرع الطبي، ومكونات السيارات، والمعدات الرياضية، والآلات الصناعية.
التيتانيوم من الصف 7 (Ti-0.15Pd):
التركيب: الدرجة 7 من التيتانيوم هي سبيكة التيتانيوم مع إضافة 0.15 ٪ من البالاديوم ، مما يعزز مقاومة التآكل.
مقاومة التآكل: التيتانيوم من الدرجة 7 مقاوم للغاية للتآكل في البيئات المقللة والأكسدة الخفيفة ، بما في ذلك الكلوريدات. إنه أكثر مقاومة للتآكل من التيتانيوم من الدرجة 2.
قابلية اللحام: توفر قابلية اللحام الجيدة ، مما يجعلها مناسبة للتطبيقات التي تتطلب التصنيع والتجميع.
القوة: تتمتع الصف 7 من التيتانيوم بقوة أقل مقارنة بالصف 5 ولكنها لا تزال كافية للعديد من التطبيقات.
التطبيقات: المعالجة الكيميائية ، تحلية المياه ، البيئات البحرية ، وغيرها من التطبيقات التي تتطلب مقاومة عالية للتآكل.يستخدم أيضا في الزرع الطبي حيث التوافق البيولوجي ومقاومة التآكل أمر حاسم.
| المتطلبات الكيميائية | |||||||||||
| ن | ج | هـ | في | أوه | ال | V | Pd | (مو) | نـي | (تاي) | |
| الدرجة الأولى | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | كرة |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | كرة |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~675 | 3.5 ~ 4.5 | / | / | / | كرة |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | كرة |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2 ~ 0.4 | 0.6 ~ 0.9 | كرة |
3مواصفات ANSI B16.5 الفئة 150 طوق رقبة التايتان
| أنبوب طبيعي | (أو دي فلانج) | شكراً لـ (فلينج مين) | إخرس من المركز |
قطر الوجه المرفوع | المركز إخرس تشامفر من W.N |
طول المحور.Y | مُملة | إخرس من بولت الدائرة |
إخرس من بولت الثقوب |
الرقم من المسامير |
من المسامير (بوص) |
كيلوغرام | (إل بي) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| بوصة | و | أوه | ج | إكس | G | أ | Y | ب | قبل الميلاد | BH | BN | BD | ||
|
نصف بوصة
|
15
|
89.00
|
11.20
|
30.20
|
35.10
|
21.30
|
47.80
|
15.80
|
60.50
|
15.80
|
4
|
نصف بوصة
|
0.7
|
1.5
|
|
3/4 "
|
20
|
98.50
|
12.70
|
38.10
|
42.90
|
26.70
|
52.30
|
20.80
|
69.90
|
15.80
|
4
|
نصف بوصة
|
0.8
|
1.8
|
|
1′′
|
25
|
108.00
|
14.20
|
49.30
|
50.80
|
33.50
|
55.60
|
26.70
|
79.30
|
15.80
|
4
|
نصف بوصة
|
1.1
|
2.4
|
|
1-1/4 "
|
32
|
117.50
|
15.70
|
58.70
|
63.50
|
42.20
|
57.20
|
35.10
|
88.90
|
15.80
|
4
|
نصف بوصة
|
1.5
|
3.3
|
|
1-1/2 "
|
40
|
127.00
|
17.50
|
65.00
|
73.20
|
48.30
|
62.00
|
40.90
|
98.60
|
15.80
|
4
|
نصف بوصة
|
1.8
|
4
|
|
2′′
|
50
|
152.50
|
19.10
|
77.70
|
91.90
|
60.50
|
63.50
|
52.60
|
120.70
|
19.10
|
4
|
5/8 "
|
2.7
|
6
|
|
2-1/2 "
|
65
|
178.00
|
22.40
|
90.40
|
104.60
|
73.20
|
69.90
|
62.70
|
139.70
|
19.10
|
4
|
5/8 "
|
4.4
|
9.8
|
|
3′′
|
80
|
190.50
|
23.90
|
108.00
|
127.00
|
88.90
|
69.90
|
78.00
|
152.40
|
19.10
|
4
|
5/8 "
|
5.2
|
11.5
|
|
3-1/2 "
|
90
|
216.00
|
23.90
|
122.20
|
139.70
|
101.60
|
71.40
|
90.20
|
177.80
|
19.10
|
8
|
5/8 "
|
6.4
|
14.2
|
|
4′′
|
100
|
228.50
|
23.90
|
134.90
|
157.20
|
114.30
|
76.20
|
102.40
|
190.50
|
19.10
|
8
|
5/8 "
|
7.5
|
16.6
|
|
5′′
|
125
|
254.00
|
23.90
|
163.60
|
185.70
|
141.20
|
88.90
|
128.30
|
215.90
|
22.40
|
8
|
3/4 "
|
9.2
|
20.2
|
|
6′′
|
150
|
279.50
|
25.40
|
192.00
|
215.90
|
168.40
|
88.90
|
154.20
|
241.30
|
22.40
|
8
|
3/4 "
|
11
|
24.3
|
|
8 "
|
200
|
343.00
|
28.40
|
246.10
|
269.70
|
219.20
|
101.60
|
202.70
|
298.50
|
22.40
|
8
|
3/4 "
|
18.4
|
40.6
|
|
10′′
|
250
|
406.50
|
30.20
|
304.80
|
323.90
|
273.10
|
101.60
|
254.50
|
362.00
|
25.40
|
12
|
7/8 "
|
25.5
|
56.2
|
|
12′′
|
300
|
482.50
|
31.80
|
365.30
|
381.00
|
323.90
|
114.30
|
304.80
|
431.80
|
25.40
|
12
|
7/8 "
|
37
|
81.4
|
|
14′′
|
350
|
533.50
|
35.10
|
400.10
|
412.80
|
355.60
|
127.00
|
|
476.30
|
28.50
|
12
|
1′′
|
51
|
113
|
|
16′′
|
400
|
597.00
|
36.60
|
457.20
|
469.90
|
406.40
|
127.00
|
|
539.80
|
28.50
|
16
|
1′′
|
61.5
|
136
|
|
18′′
|
450
|
635.00
|
39.60
|
505.00
|
533.40
|
457.20
|
139.70
|
|
577.90
|
31.80
|
16
|
1 1/8 "
|
71.5
|
158
|
|
20′′
|
500
|
698.50
|
42.90
|
558.80
|
584.20
|
508.00
|
144.50
|
|
635.00
|
31.80
|
20
|
1 1/8 "
|
85
|
187
|
|
24′′
|
600
|
813.00
|
47.80
|
663.40
|
692.20
|
609.60
|
152.40
|
|
749.30
|
35.10
|
20
|
1 1/4 "
|
119
|
262
|
4لماذا نختار شظايا رقبة التيتانيوم في الصناعة؟
طوابق عنق لحام من التيتانيومتقدم مجموعة من المزايا التي تجعلها مطلوبة للغاية في تطبيقات صناعية مختلفة حيث الأداء والمتانة أمران حاسمان.
مقاومة التآكل: طوابق عنق لحام من التيتانيوممقاومة عالية للتآكل، حتى في البيئات العدوانية مثل مياه البحر، الأحماض، والكلوريدات. وهذا يجعلها مثالية للصناعات مثل المعالجة الكيميائية، البحرية،والنفط والغاز البحري حيث مقاومة التآكل أمر بالغ الأهمية.
نسبة القوة إلى الوزن:التيتانيوم لديه نسبة عالية من القوة إلى الوزن ، مما يجعل شرائح عنق التيتانيوم الصلبة قوية ودائمة مع الحفاظ على خفيفة الوزن.هذا مفيد في التطبيقات التي يكون فيها تخفيض الوزن مرغوب فيه دون المساس بالقوة والأداء.
مقاومة درجات الحرارة العالية: شرائح عنق اللحام من التيتانيمكن أن تتحمل درجات الحرارة العالية دون فقدان خصائصها الميكانيكية.مما يجعلها مناسبة للتطبيقات التي تنطوي على الدورة الحرارية والحرارية.
التوافق الحيوي:التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعل شرائح عنق التيتانيوم مناسبة للاستخدام في المعدات الطبية،وصناعات معالجة الغذاء حيث نقاء المنتج ضروري.
طول العمر والمتانةالتيتانيوم معروف بمتانته وطول عمر الخدمة.المساهمة في خفض تكاليف الصيانة والاستبدال بمرور الوقت.
خصائص الختم الممتازةالتشطيب السطحي السلس لفلنجات رقبة اللحام من التيتانيوم ، والذي يتم تحقيقه من خلال عمليات التخلط أو المعالجة ، يسمح بتغطية متفوقة بالغرز أو المكونات المربطة الأخرى.هذا يساعد على منع التسرب وضمان أداء موثوق به في التطبيقات الحرجة.
التوافق مع المعادن الأخرى: طرفات عنق التيتانيوميمكن لحامها بسهولة أو مقترنة مع المعادن الأخرى مثل الفولاذ المقاوم للصدأ أو الفولاذ الكربوني ، مما يسمح بتنوع التصميم والتوافق مع الأنظمة الحالية.
5. الشهادات من التيتانيوم
شهادة EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesيتم إصدارها من قبل الشركة المصنعة وتتحقق من أن المواد تلبي المعايير المطلوبة.
شهادة المواد الخام:
توفر هذه الشهادة تفاصيل عن المواد الخام المستخدمة في إنتاج شرائح التيتانيوم. وتشمل معلومات مثل أصل المواد الخام، وتكوينها،وكل نتائج اختبار المواد المعمول بهاهذا يضمن التتبع ومراقبة الجودة من مرحلة شراء المواد الأولية.
100% الكشف عن العيوب بالموجات فوق صوتية
الاختبار بالموجات فوق الصوتية (UT) هو طريقة اختبار غير مدمرة تستخدم للكشف عن العيوب الداخلية والسطحية في شرائح التيتانيوم.تغطية UT 100٪ تعني أن جميع الاطراف تخضع لاختبار شامل للتأكد من عدم وجود عيوب يمكن أن تهدد سلامتها الهيكلية أو أدائها.
الاختبار الهيدروستاتيكي:
يتضمن هذا الاختبار الضغط على شراع التيتانيوم بالماء أو سائل آخر إلى مستوى ضغط محدد مسبقًا.يقيّم قدرة اللحاء على تحمل الضغط دون تسرب أو تشويهلضمان استيفائها لمعايير الضغط المحددة ومتطلبات السلامة.
تقرير تفتيش الطرف الثالث:
هذا التقرير يتم إجراؤه من قبل وكالة أو سلطة تفتيشية مستقلة تقدم تقييماً غير متحيزاً لجودة شرائح التيتانيومتأكيد الامتثال للمعايير المعمول بها، المواصفات، ومتطلبات العملاء.
6. تفتيش شاشة رقبة التيتانيوم
الاختبار البصري (VT):يتضمن ذلك فحص سطح اللحام والفلانج بصرياً لاكتشاف أي عيوب مرئية مثل الشقوق أو المسام أو ملامح اللحام غير الصحيحة.
اختبار بالموجات فوق الصوتية (UT):تستخدم هذه التقنية موجات صوتية عالية التردد للكشف عن العيوب الداخلية داخل المادة ، مثل الفراغات أو الإدراجات أو الشقوق. إنها مفيدة بشكل خاص للمقاطع الأكثر سماكة من لحام التيتانيوم.
الاختبار الإشعاعي:تستخدم هذه الطريقة الأشعة السينية أو أشعة غاما لإنتاج صور للبنية الداخلية لللحام والفلانج. إنها فعالة للكشف عن العيوب الداخلية وتقييم جودة الحام.
اختبار الجسيمات المغناطيسية (MT):يستخدم MT للكشف عن العيوب السطحية وقريبة من السطح في المواد المغناطيسية الحديدية. ومع ذلك ، نظرًا لأن التيتانيوم ليس مغناطيسيًا حديديًا ،قد لا تكون هذه الطريقة قابلة للتطبيق ما لم تكن هناك مواد مغناطيسية بالقرب منها أو طلاءات يمكن مغناطيسها.
اختبار الاختراق/اختراق الصبغة (PT):يشتمل PT على تطبيق مادة صبغة على سطح اللحام ثم إزالة الزيادة من الصبغة للكشف عن العيوب التي تكسر السطح. هذه الطريقة مفيدة للكشف عن الشقوق الصغيرة والثقوب والتسربات.
اختبار التيار الدوامي (ET):تستخدم الكهرومغناطيسية الحثية الكهرومغناطيسية للكشف عن العيوب السطحية والقريبة من السطح في المواد الموصلة مثل التيتانيوم. إنها مفيدة للكشف عن التآكل والشقوق والتغيرات في خصائص المواد.
الانبعاثات الصوتية (AE):تتضمن AE مراقبة الانبعاثات الصوتية من مادة تحت التوتر للكشف عن التغيرات المؤشرة على العيوب مثل الشقوق أو التسربات. يمكن استخدامها لكل من فحص اللحام والمواد الأساسية.
7أسئلة شائعة
|
(كيو1)كيف يمكنك ضمان جودة المنتج؟ -- يتم تصنيع جميع المنتجات وفقًا لمعيار ASTM (المسامير وفقًا لمعيار ASME ومعيار DIN). --نحن نقوم بتفتيش 100% قبل الشحن. -- شهادة الشركة:ISO 9001:2008 ؛شهادة المنتجات:EN10204/3.1 |
|
(كيو2)هل يمكنك طباعة شعارنا على المنتجات؟ -بالطبع، ونحن نرحب بالمنتجات المخصصة. |
|
س3.هل يمكننا الحصول على العينة المجانية؟ -بالطبع |
|
(ق 4:...ماذا عن شروط الدفع؟ --تي / تي، L / C، باي بال، ويسترن يونيون، إسكرو وموني غرام الخ جميعها مقبولة. |
|
-أو5..هل لديك موقع الويب الخاص بك؟ نعم، من فضلك انقر هنا: www.metalstitanium.com |
|
سـ6.ما هي المعلومات اللازمة للتحقيق؟ -- اسم المنتج، المواصفات، نوع المواد والكمية. |
