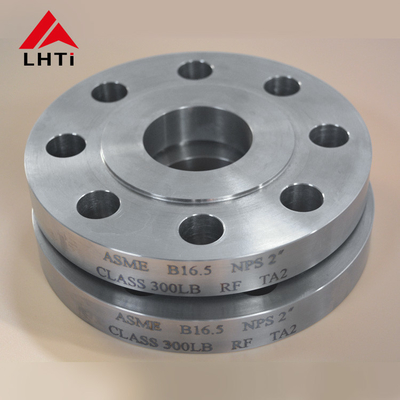

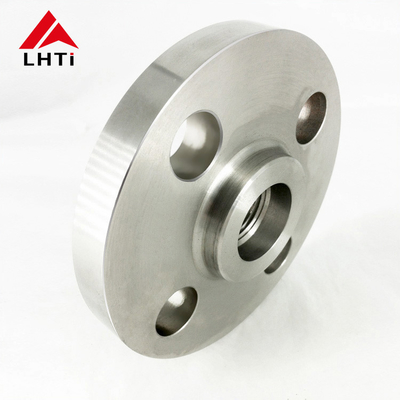

تيتانيوم الزحف على الأنبوب اللفاف Ti Gr2 Gr5 ASME B16.5 SO اللفاف الفئة 150 SORF وجه مرتفع للصناعة الكيميائية
1.منتج مقدمة من ASME B16.5 التيتانيوم الزحف على اللحاء
أجهزة تيتانيوم قابلة للإنزلاق،تتوافق مع معايير ASME B16.5 ومصنوعة من سبيكة التيتانيوم من الدرجة 2 ، تلعب دورًا حاسمًا في صناعة النفط والغاز.تم تصميم هذه الاطراف ذات الوجوه المرتفعة لضمان اتصالات آمنة وخالية من التسرب في خطوط الأنابيب والمعدات التي تتعرض لضغوط عالية وبيئات تآكلهذه الورقة تدرس مواصفات وخصائص وتطبيقات ASME B16.5 الدرجة 2 الفئة 150 التيتانيوم الزحف على الاطراف مع وجه مرتفع،تسليط الضوء على أهميتها في تعزيز كفاءة التشغيل والموثوقية في قطاع النفط والغاز.
تعتمد صناعة النفط والغاز بشكل كبير على مكونات قوية ودائمة للحفاظ على سلامة أنظمة أنابيب الأنابيب والمعدات.يتم تفضيل شرائح التيتانيوم المنزلق بسبب مقاومة التآكل المتميزة والخصائص الميكانيكية، مما يجعلها مناسبة للتطبيقات المتطلبة في منصات البحرية والمصافي ومصانع المعالجة الكيميائية.وخصائص الأداء من ASME B16.5 الدرجة 2 الدرجة 150 التيتانيوم المنزلق على الاطراف مع وجه مرتفع، وتفصيل دورها في معالجة التحديات المتعلقة بنقل السوائل، درجات الحرارة العالية،وسائل إعلام عدوانية في عمليات النفط والغاز.
معايير ASME B16.5يتضمن المعيار الأبعاد والتسامحات لصفائح الأنابيب والأجهزة المكونة من صفائح الأنابيب من NPS 1/2 إلى NPS 24 ، المستخدمة في صناعات العمليات. صفائح التيتانيوم المنزلق (SO flange) التي تتوافق مع ASME B16.5 مصممة خصيصاً للاستخدام مع أنابيب التيتانيوم أو أنابيب ذات مكونات من سبيكة التيتانيوم.
أجهزة التقطير من التيتانيومعادة ما يتم تصنيعها باستخدام التيتانيوم النقي تجاريا (الدرجة 2) أو سبائك التيتانيوم مثل الدرجة 12.ضمان قوة عالية ومقاومة للتآكل مناسبة لمختلف التطبيقات الصناعية.شاشة زلقةيحتوي على قطر داخلي أكبر قليلاً من القطر الخارجي للأنبوب الذي يستهدف وضعه عليه. من السهل محاذاة لحام ، مما يوفر فتحة سلسة وخصائص تدفق جيدة. ASME B16.5 يحدد تصميم الوجه المرتفع (RF) للشرائح المنزلقة، والذي يساعد على إنشاء ختم عند إيقافه على شاشة أو إصلاح متوافق.
2الصفوف من ASME B16.5 التيتانيوم الزحف على اللحاء
الصف الثاني من التيتانيوم (Ti-CP):
التركيب: التيتانيوم النقي تجارياً يحتوي على 99.2٪ من التيتانيوم و 0.25٪ من الحديد و 0.3٪ من الأكسجين وكميات ضئيلة من العناصر الأخرى.
الخصائص:
القوة: منخفضة نسبياً مقارنةً بالسبائك؛ أعلى من العديد من الفولاذ ولكن أقل من الصفات اللاصقة من التيتانيوم.
مقاومة التآكل: ممتازة في معظم البيئات، وخاصة ضد الكلوريدات.
قابلية لحام: قابلية لحام جيدة و قابلية تصنيع.
تطبيقات: المعالجة الكيميائية، البيئات البحرية، الزرع الطبي (غير تحمل الحمل) ، والهندسة المعمارية.
التيتانيوم من الصف 5 (Ti-6Al-4V):
تكوين: سبيكة التيتانيوم تحتوي على 90% من التيتانيوم و 6% من الألومنيوم و 4% من الفاناديوم.
الخصائص:
قوة: نسبة قوة إلى وزن ممتازة، متفوقة على التيتانيوم من الدرجة الثانية.
مقاومة التآكل: مقاومة جيدة للتآكل ، ليست عالية مثل الدرجة 2 ولكن مناسبة للعديد من البيئات.
مقاومة درجات الحرارة: يحافظ على القوة عند درجات الحرارة المرتفعة ، مما يجعله مناسبًا للتطبيقات الجوية والفضاءية عالية الأداء.
تطبيقات: مكونات الطيران (أجزاء الطائرات ومحركات الطائرات النفاثة) ومعدات البحرية والزرع الطبي ومكونات السيارات ومعدات الرياضة.
3.المواصفات الخاصة بـ ASME B16.5 تيتانيوم سليب أون فلانج
الحجم:1/2 " (15NB) إلى 48" (1200NB)
المعايير:ANSI B165، ANSI B16.47 سلسلة A & B ، MSS SP44 ، ASA ، API-605 ، AWWA ، الرسومات المخصصة
معدل الضغط:فئة 150، فئة 300، فئة 400، فئة 600، فئة 900، فئة 1500، فئة 2500 PN6، PN10، PN16، PN25، PN40، PN64 الخ
أجهزة التفجير المنزلق من الفولاذ الكربوني:أيه إس تي إم إيه 105 / أيه 105 إن ، أيه 350 إلف 1 ، إلف 2 سي إل 1 / سي إل 2 ، إلف 3 سي إل 1 / سي إل 2 ، إلف 3 سي إل 1 / سي إل 2 ، أيه 694 إف 42 ، إف 46 ، إف 48 ، إف 50 ، إف 52 ، إف 56 ، إف 60 ، إف 65 ، إف 70 ، أيه 516.60، 65 ، 70 (الجهاز المكشوف للنظارات ، حلقة الفراغ / الجدار المكشوف) ، الفولاذ RST37.2(سي22)8
أجزاء من الأجزاء المزدوجة من الفولاذ المقاوم للصدأأيه إس تي إم إيه 182 F202، F304/304L/304H، F316/316L، F316H، F316TI، F310, F321, F904L
أجهزة التفجير المزدوجة من الفولاذ اللاصق:أيه إس تي إم إيه 182 F1، F5، F9، F11، F22، F91
أجهزة التفجير الخاصة ذات السبائك المنزلقة:مزدوج، مزدوج فائق، سبائك النيكل
نوع الوجه للشريط:الوجه المسطح (FF) ، الوجه المرتفع (RF) ، المفصل من نوع الحلقة (RTJ)
الطلاء/معالجة السطح:الطلاء المضاد للصدأ، الطلاء الأسود الزيتي، الصفراء الشفافة، مطلية بالزنك، مطلية باردة وساخنة
خدمات القيمة المضافة:معالجة CNC ، فليانز مخصصة
| أنبوب طبيعي | (أو دي فلانج) | شكراً لـ (فلينج مين) | إخرس من المركز |
قطر الوجه المرفوع | طول المحور.Y | مُملة | إخرس من بولت الدائرة |
إخرس من بولت الثقوب |
الرقم من المسامير |
من المسامير (بوص) |
كيلوغرام | (إل بي) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| بوصة | و | أوه | ج | إكس | G | Y | ب | قبل الميلاد | BH | BN | BD | ||
| نصف بوصة | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 15.70 | 22.40 | 60.50 | 15.80 | 4 | نصف بوصة | 0.4 | 0.9 |
| 3/4 " | 20 | 98.50 | 12.70 | 38.10 | 42.90 | 15.70 | 27.70 | 69.90 | 15.80 | 4 | نصف بوصة | 0.7 | 1.5 |
| 1′′ | 25 | 108.00 | 14.20 | 49.30 | 50.80 | 17.50 | 34.50 | 79.30 | 15.80 | 4 | نصف بوصة | 0.8 | 1.8 |
| 1-1/4 " | 32 | 117.50 | 15.70 | 58.70 | 63.50 | 20.60 | 43.20 | 88.90 | 15.80 | 4 | نصف بوصة | 1.2 | 2.6 |
| 1-1/2 " | 40 | 127.00 | 17.50 | 65.00 | 73.20 | 22.40 | 49.50 | 98.60 | 15.80 | 4 | نصف بوصة | 1.4 | 3.1 |
| 2′′ | 50 | 152.50 | 19.10 | 77.70 | 91.90 | 25.40 | 62.00 | 120.70 | 19.10 | 4 | 5/8 " | 2.2 | 4.8 |
| 2-1/2 " | 65 | 178.00 | 22.40 | 90.40 | 104.60 | 28.40 | 74.70 | 139.70 | 19.10 | 4 | 5/8 " | 3.5 | 7.7 |
| 3′′ | 80 | 190.50 | 23.90 | 108.00 | 127.00 | 30.20 | 90.70 | 152.40 | 19.10 | 4 | 5/8 " | 3.8 | 8.4 |
| 3-1/2 " | 90 | 216.00 | 23.90 | 122.20 | 139.70 | 31.80 | 103.40 | 177.80 | 19.10 | 8 | 5/8 " | 5 | 11 |
| 4′′ | 100 | 228.50 | 23.90 | 134.90 | 157.20 | 33.30 | 116.10 | 190.50 | 19.10 | 8 | 5/8 " | 5.6 | 12.3 |
| 5′′ | 125 | 254.00 | 23.90 | 163.60 | 185.70 | 36.60 | 143.80 | 215.90 | 22.40 | 8 | 3/4 " | 6.5 | 14.3 |
| 6′′ | 150 | 279.50 | 25.40 | 192.00 | 215.90 | 39.60 | 170.70 | 241.30 | 22.40 | 8 | 3/4 " | 8.1 | 18 |
| 8 " | 200 | 343.00 | 28.40 | 246.10 | 269.70 | 44.50 | 221.50 | 298.50 | 22.40 | 8 | 3/4 " | 13 | 28.6 |
| 10′′ | 250 | 406.50 | 30.20 | 304.80 | 323.90 | 49.30 | 276.40 | 362.00 | 25.40 | 12 | 7/8 " | 18.4 | 40 |
| 12′′ | 300 | 482.50 | 31.80 | 365.30 | 381.00 | 55.60 | 327.20 | 431.80 | 25.40 | 12 | 7/8 " | 28.5 | 63 |
| 14′′ | 350 | 533.50 | 35.10 | 400.10 | 412.80 | 57.20 | 359.20 | 476.30 | 28.50 | 12 | 1′′ | 37.5 | 83 |
| 16′′ | 400 | 597.00 | 36.60 | 457.20 | 469.90 | 63.50 | 410.50 | 539.80 | 28.50 | 16 | 1′′ | 44.5 | 98 |
| 18′′ | 450 | 635.00 | 39.60 | 505.00 | 533.40 | 68.30 | 461.80 | 577.90 | 31.80 | 16 | 1 1/8 " | 54 | 119 |
| 20′′ | 500 | 698.50 | 42.90 | 558.80 | 584.20 | 73.20 | 513.10 | 635.00 | 31.80 | 20 | 1 1/8 " | 72 | 158 |
| 24′′ | 600 | 813.00 | 47.80 | 663.40 | 692.20 | 82.60 | 616.00 | 749.30 | 35.10 | 20 | 1 1/4 " | 95 | 209 |
| ANSI B165 | تصنيف الضغط للشرائح التيتانيوم | ||||||
| درجة الحرارة °F | الفئة 150 | فئة 300 | الفئة 400 | الفئة 600 | الفئة 900 | الفئة 1500 | الفئة 2500 |
| -20 إلى 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
