تفاصيل المنتج
مكان المنشأ: باوجي ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001, TUV etc.
رقم الموديل: التيتانيوم أعمى شفة Ti Gr2 Gr7
شروط الدفع والشحن
الحد الأدنى لكمية: 1-5 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: حالة الخشب الرقائقي أو البليت الخ.
وقت التسليم: 3-15 يوم عمل
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار المنتج: |
أنسي B16.5/ أسم B16.5 |
درجة المواد: |
تي الصف 2 الصف 7 |
تصنيف الضغط: |
300 رطل |
أنواع الوجه: |
الوجه المرتفع، الوجه المسطح، المفصل الدائري، الوجه المفصلي |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
الشهادات: |
EN 10204 / 3.1B، شهادة المواد الخام، تقرير اختبار التصوير الشعاعي بنسبة 100%، تقرير فحص الطرف الثالث |
التطبيقات: |
خطوط أنابيب النفط والغاز والمصانع الكيماوية ومرافق توليد الطاقة وما إلى ذلك. |
معيار المنتج: |
أنسي B16.5/ أسم B16.5 |
درجة المواد: |
تي الصف 2 الصف 7 |
تصنيف الضغط: |
300 رطل |
أنواع الوجه: |
الوجه المرتفع، الوجه المسطح، المفصل الدائري، الوجه المفصلي |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
الشهادات: |
EN 10204 / 3.1B، شهادة المواد الخام، تقرير اختبار التصوير الشعاعي بنسبة 100%، تقرير فحص الطرف الثالث |
التطبيقات: |
خطوط أنابيب النفط والغاز والمصانع الكيماوية ومرافق توليد الطاقة وما إلى ذلك. |

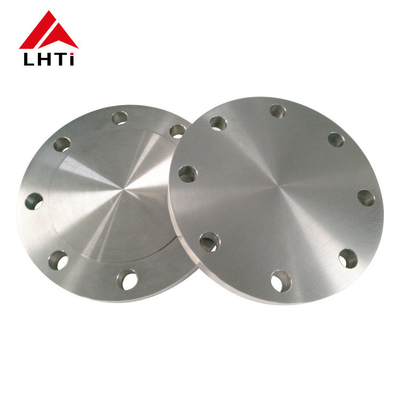

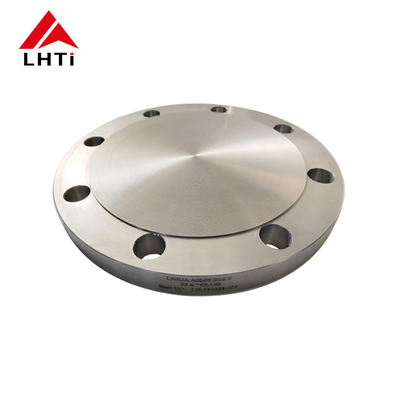

تيتانيوم غر2 غر7 فلنج عمياء ASME B16.5 الفئة 300 فلنج الأنابيب العمياء BLRF لأغراض الأنابيب الصناعية
1معلومات عن المنتج من طراز ASME B16.5 طلاء التيتانيوم العمياء 300
معيار ASME B16.5:
نطاق: يغطي ASME B16.5 الأبعاد والتسامحات والمواد والتمييز والاختبار لصفائح الأنابيب والأجهزة المكونة من صفائح الأنابيب.
الفئة 300: تم تصميم شرائح الفئة 300 لتحمل ضغوط أعلى مقارنة بالفئة 150. تم تصنيفها لضغوط تصل إلى 300 رطل لكل بوصة مربعة (psi) في درجات الحرارة المحيطة.
تصنيفات التيتانيوم:
التيتانيوم من الدرجة الثانية (Ti Gr2): التيتانيوم النقي التجاري (تيتانيوم CP) الدرجة الثانية توفر مقاومة تآكل ممتازة ، قابلية التشكيل ، وقابلية اللحام ،مما يجعلها مناسبة لتطبيقات صناعية مختلفة حيث تكون هذه الخصائص ضرورية.
الدرجة 7 من التيتانيوم (Ti Gr7): تحتوي الدرجة 7 من التيتانيوم على البلاديم، مما يعزز مقاومة التآكل في البيئات المقلقة والأكسدة بشكل خفيف.فهي مفيدة بشكل خاص في المعالجة الكيميائية والتطبيقات البحرية.
خصائص التصميم:
نوع الوجه: يمكن أن يحتوي الفلنج الأعمى على وجه مرتفع (RF) أو وجه مسطح (FF) أو مفصل من نوع الحلقة (RTJ) يواجه لتلبية متطلبات الختم المختلفة.
الأبعاد: يحدد ASME B16.5 الأبعاد مثل القطر الخارجي (OD) ، قطر دائرة المسمار (BC) ، قطر ثقب المسمار (BH) ، والسمك الإجمالي (T) للشريط.هذه الأبعاد تضمن التوافق والتبادل مع غيرها من ASME B16.5 فليانجز
التطبيقات:
المعالجة الكيميائية: تيتانيوم الدرجة 2 والدرجة 7 فلانجز في الفئة 300 مناسبة لصناعات المعالجة الكيميائية حيث مقاومة للمواد الكيميائية التآكل والدرجات الحرارية العالية أمر حاسم.
النفط والغاز: يجدون تطبيقًا في المنصات البحرية والمصافي حيث يتطلب التعرض لمياه البحر والبيئات القاسية مواد تتمتع بمقاومة ممتازة للتآكل.
الفضاء الجوي: يتم استخدام هذه الاطراف في التطبيقات الفضائية بسبب خصائص التيتانيوم خفيفة الوزن وقوة ومقاومة درجات الحرارة العالية.
البحرية: في البيئات البحرية ، تستخدم شرائح التيتانيوم في أنظمة الأنابيب لمقاومة التآكل من المياه المالحة والحفاظ على سلامة الهيكل.
الجودة والامتثال:
شهادات المواد: يقدم المصنعون شهادات المواد التي تؤكد الامتثال للمواصفات والمعايير ، مما يضمن جودة وتتبع التيتانيوم المستخدم.
الاختبار: تخضع الفلينجز لاختبارات مختلفة مثل الاختبار بالموجات فوق الصوتية (UT) ، الاختبار الهيدروستاتيكي، والتفتيش الأبعاد للتأكد من أنها تلبي المتطلبات المحددة ومعايير الأداء.
3. ASME B16.5 التيتانيوم العمياء فلنج الصف 2 والصف 7
الصف الثاني من التيتانيوم (Ti-CP):
التركيب: التيتانيوم النقي تجارياً يحتوي على 99.2٪ من التيتانيوم و 0.25٪ من الحديد و 0.3٪ من الأكسجين وكميات ضئيلة من العناصر الأخرى.
الخصائص:
القوة: منخفضة نسبياً مقارنةً بالسبائك؛ أعلى من العديد من الفولاذ ولكن أقل من الصفات اللاصقة من التيتانيوم.
مقاومة التآكل: ممتازة في معظم البيئات، وخاصة ضد الكلوريدات.
قابلية لحام: قابلية لحام جيدة و قابلية تصنيع.
تطبيقات: المعالجة الكيميائية، البيئات البحرية، الزرع الطبي (غير تحمل الحمل) ، والهندسة المعمارية.
التيتانيوم من الصف 7 (Ti-0.15Pd):
التركيب: سبيكة التيتانيوم مع إضافة 0.15٪ من البالاديوم.
الخصائص:
مقاومة التآكل: مقاومة ممتازة للتآكل، وخاصة في البيئات المحدودة.
قابلية لحام: قابلية لحام جيدة ، مناسبة للحام والتصنيع.
قوة: قوة أقل مقارنة بالدرجة 5 ولكن كافية للعديد من التطبيقات.
التطبيقات: المعالجة الكيميائية ومصانع تحلية المياه والبيئات البحرية وغيرها من التطبيقات التي تتطلب مقاومة عالية للتآكل.
| المتطلبات الكيميائية | |||||||||||
| ن | ج | هـ | في | أوه | ال | V | Pd | (مو) | نـي | (تاي) | |
| الدرجة الأولى | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | كرة |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | كرة |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~675 | 3.5 ~ 4.5 | / | / | / | كرة |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | كرة |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2 ~ 0.4 | 0.6 ~ 0.9 | كرة |
4مواصفات ANSI B16.5 التيتانيوم العمياء فئة 300
| الحجم الاسمي للأنابيب الـ NPS (بوصات) |
فئة 300 | ||||
|---|---|---|---|---|---|
| قطر الشريط (بوصات) |
لا، لا، لا من المسامير |
قطر المسامير (بوصات) |
قطر ثقوب المسامير (بوصات) |
السلك الدائرة (بوصات) |
|
| 1/4 | 3-3/8 | 4 | نصف | 0.62 | 2-1/4 |
| نصف | 3-3/4 | 4 | نصف | 0.62 | 2-5/8 |
| 3/4 | 4-5/8 | 4 | 5/8 | 0.75 | 3-1/4 |
| 1 | 4-7/8 | 4 | 5/8 | 0.75 | 3-1/2 |
| 1-1/4 | 5-1/4 | 4 | 5/8 | 0.75 | 3-7/8 |
| 1-1/2 | 6-1/8 | 4 | 3/4 | 0.88 | 4-1/2 |
| 2 | 6-1/2 | 8 | 5/8 | 0.75 | 5 |
| 2-1/2 | 7-1/2 | 8 | 3/4 | 0.88 | 5-7/8 |
| 3 | 8-1/4 | 8 | 3/4 | 0.88 | 6-5/8 |
| 3-1/2 | 9 | 8 | 3/4 | 0.88 | 7-1/4 |
| 4 | 10 | 8 | 3/4 | 0.88 | 7-7/8 |
| 5 | 11 | 8 | 3/4 | 0.88 | 9-1/4 |
| 6 | 12-1/2 | 12 | 3/4 | 0.88 | 10-5/8 |
| 8 | 15 | 12 | 7/8 | 1 | 13 |
| 10 | 17-1/2 | 16 | 1 | 1.12 | 15/4 |
| 12 | 20-1/2 | 16 | 1-1/8 | 1.25 | 17-3/4 |
| 14 | 23 | 20 | 1-1/8 | 1.25 | 20-1/4 |
| 16 | 25-1/2 | 20 | 1-1/4 | 1.38 | 22-1/2 |
| 18 | 28 | 24 | 1-1/4 | 1.38 | 24-3/4 |
| 20 | 30-1/2 | 24 | 1-1/4 | 1.38 | 27 |
| 24 | 36 | 24 | 1-1/2 | 1.62 | 32 |
5فوائدالاطراف العمياء من التيتانيوم في الصناعة
انخفاض الوزنتُقدم سبائك التيتانيوم المستخدمة في الاطراف نسب قوة-وزن ممتازة، مما يجعلها مرغوبة للغاية في مجال الطيران.غالباً ما يهدف المهندسون إلى تقليل وزن الطائرة مع الحفاظ على قوتها لتحسين كفاءة استهلاك الوقود وأداء الطيرانتساهم شرائح التيتانيوم بشكل كبير في تحقيق هذا الهدف من خلال تقليل الوزن الإنشائي الكلي.
مقاومة التآكل: تظهر شرائح التيتانيوم مقاومة ممتازة للتآكل، وخاصة ضد أيونات الكلوريد السائدة في البيئات البحرية.الطائرات والمروحيات التي تعمل في مثل هذه الظروف تتطلب مكونات مقاومة للآكل قوية، حيث تلعب شرائح التيتانيوم دورا حيويا.
أداء الحرارة العالية:الحواف التيتانيوم الحفاظ على القوة والاستقرار في درجات الحرارة العالية، مما يجعلها مناسبة للتطبيقات مثل مكونات المحركات، توربينات الغاز،ومحركات الطائرات التي تتطلب مواد مقاومة للحرارةإنها تتحمل تدفق الهواء عالية درجة الحرارة وانبعاثات الحرارة مع الحفاظ على سلامة الهيكل ووظائفه.
متطلبات القوة العالية:قوة شفرات التيتانيوم العالية تمكنها من تحمل الأحمال الديناميكية والتوترات الميكانيكية المعتادة في مجال الطيران ، مما يضمن سلامة الرحلة وموثوقية الهيكل.يستخدمون عادة في الاتصالات الحرجة مثل أجهزة الهبوط، مجموعات الأجنحة، المكونات الهيكلية، وأنظمة التحكم في الطيران.
المقاومة للاستعمال والتعب:وتوفر سبائك التيتانيوم مقاومة ممتازة للتعب واللبس، وهو أمر بالغ الأهمية لتطبيقات الطيران والفضاء التي تتعرض للاستخدام المتكرر والعمليات عالية الكثافة.أجهزة التيتانيوم تحتفظ بأداء ثابت لفترات طويلة، مما يقلل من خطر التلف والفشل بسبب التعب واللبس.
6.لماذا نختار شرائح التيتانيوم في التطبيقات؟
يظهر التيتانيوم مقاومة تآكل استثنائية ، خاصة في البيئات العدوانية مثل مياه البحر ، المعالجة الكيميائية ، والتطبيقات البحرية.هذه المقاومة للتآكل تساعد على تمديد عمر المعدات وتقليل تكاليف الصيانة.
التيتانيوم لديه نسبة قوة عالية إلى الوزن، مما يجعله أقوى بكثير من العديد من المعادن الأخرى مثل الفولاذ المقاوم للصدأ أو سبائك الألومنيوم مع كونها أخف بكثير.هذه الممتلكات حاسمة في مجال الطيرانالصناعات البحرية والسيارات حيث توفير الوزن أمر بالغ الأهمية.
التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعله مثاليًا للزرع الطبي مثل زرع العظام والأدوات الجراحية.يندمج بشكل جيد مع جسم الإنسان ويقلل من خطر ردود الفعل السلبية.
- نعميحتفظ التيتانيوم بخصائصه الميكانيكية في درجات حرارة مرتفعة ، مما يجعله مناسبًا للتطبيقات التي تتطلب الاستقرار الحراري.وهذا يشمل مكونات الطيران والعمليات الصناعية التي تنطوي على حرارة عالية.
- نعمالتيتانيوم له معامل انخفاض حراري منخفض ، مماثل للصلب المقاوم للصدأ. تساعد هذه الخاصية في الحفاظ على استقرار الأبعاد في ظروف درجة حرارة مختلفة ،ضمان الموثوقية في التطبيقات الحرجة.
- نعمالتيتانيوم معروف بمتانته وطول عمر الخدمة حتى في ظروف تشغيل قاسية وهذا يجعله خيار فعال من حيث التكلفة على المدى الطويلعلى الرغم من ارتفاع تكلفة البداية مقارنة ببعض المواد الأخرى.
يتم تفضيل شرائح الصفائح من التيتانيوم في الصناعات التي تكون فيها مزيجها الفريد من الخصائص أمرًا ضروريًا ، مثل الطيران والفضاء ، ومعالجة الكيماويات ، ومصانع تحلية المياه ، ومحطات النفط البحرية.
7تيتانيوم فليانج العمياء التفتيش
شهادة EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesيتم إصدارها من قبل الشركة المصنعة وتتحقق من أن المواد تلبي المعايير المطلوبة.
شهادة المواد الخام:
توفر هذه الشهادة تفاصيل عن المواد الخام المستخدمة في إنتاج شرائح التيتانيوم. وتشمل معلومات مثل أصل المواد الخام، وتكوينها،وكل نتائج اختبار المواد المعمول بهاهذا يضمن التتبع ومراقبة الجودة من مرحلة شراء المواد الأولية.
100% الكشف عن العيوب بالموجات فوق صوتية
الاختبار بالموجات فوق الصوتية (UT) هو طريقة اختبار غير مدمرة تستخدم للكشف عن العيوب الداخلية والسطحية في شرائح التيتانيوم.تغطية UT 100٪ تعني أن جميع الاطراف تخضع لاختبارات شاملة لضمان عدم وجود عيوب يمكن أن تهدد سلامتها الهيكلية أو أدائها.
الاختبار الهيدروستاتيكي:
يتضمن هذا الاختبار الضغط على شراع التيتانيوم بالماء أو سائل آخر إلى مستوى ضغط محدد مسبقًا.يقيّم قدرة اللحاء على تحمل الضغط دون تسرب أو تشويهلضمان استيفائها لمعايير الضغط المحددة ومتطلبات السلامة.
تقرير تفتيش الطرف الثالث:
هذا التقرير يتم إجراؤه من قبل وكالة أو سلطة تفتيش خارجية مستقلة. وهو يوفر تقييمًا غير متحيزًا لجودة شرائح التيتانيوم.تأكيد الامتثال للمعايير المعمول بها، المواصفات، ومتطلبات العملاء.
