تفاصيل المنتج
مكان المنشأ: باوجي ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001, TUV etc.
رقم الموديل: شفة عمياء Ti Gr2 Gr5 Gr7
شروط الدفع والشحن
الحد الأدنى لكمية: 1-5 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: حالة الخشب الرقائقي أو البليت الخ.
وقت التسليم: 3-15 يوم عمل
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار المنتج: |
ASME B16.5 |
درجة المواد: |
Gr2 Gr5 Gr7 |
تصنيف الضغط: |
فئة 150 |
أنواع الوجه: |
الوجه المرتفع، الوجه المسطح، المفصل الدائري، الوجه المفصلي |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
شهادة: |
ISO ، CE ، API ، إلخ. |
التطبيقات: |
خطوط أنابيب النفط والغاز والمصانع الكيماوية ومرافق توليد الطاقة وما إلى ذلك. |
معيار المنتج: |
ASME B16.5 |
درجة المواد: |
Gr2 Gr5 Gr7 |
تصنيف الضغط: |
فئة 150 |
أنواع الوجه: |
الوجه المرتفع، الوجه المسطح، المفصل الدائري، الوجه المفصلي |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
شهادة: |
ISO ، CE ، API ، إلخ. |
التطبيقات: |
خطوط أنابيب النفط والغاز والمصانع الكيماوية ومرافق توليد الطاقة وما إلى ذلك. |

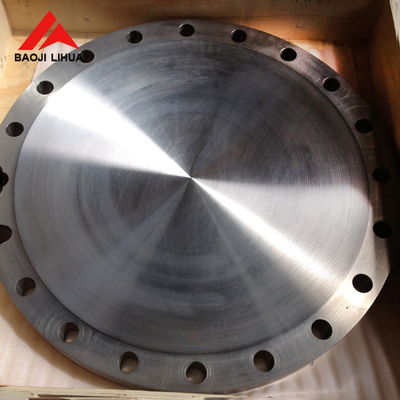

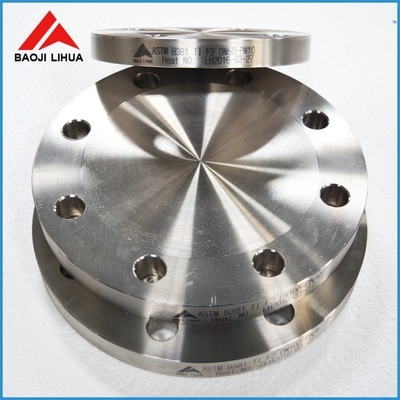

ASME B16.5 الفئة 150 التيتانيوم العمياء فلانج Ti Gr2 Gr5 Gr7 فلانج الأنابيب العمياء وجه مرتفع لخدمات خطوط الأنابيب
1مقدمة المنتج والشركة
شركتنا تقدم مجموعة شاملة منأجهزة التيتانيوم من الدرجة 2، الدرجة 5 و 7، بما في ذلك الاطراف العمياء ، والاطراف العنقية لللحام ، والاطراف المنزلقة المصممة خصيصًا لتطبيقات أنابيب وتايتانيم. هذه الاطراف تلتزم بالتسامحات الأبعاد التي حددتها ASME B16.5 وقطرات فتحة خاصة تتوافق مع ASME B36.9M Sch-40S معايير أنابيب الحائط. يمكن أيضًا استيعاب قطرات الحفر المخصصة عند الطلب.
2معلومات عن المنتج من ASME B16.5 التيتانيوم العمياء
الستار العمى من التيتانيوم من الفئة 150 ASME B16.5 هو نوع محدد من الستار المصمم والمصنوع وفقًا لمعيار ASME B16.5 للاستخدام في تطبيقات الضغط المنخفض.هنا مقدمة إلى ASME B16.5 الفئة 150 طيطاني فلينج العمياء، وتحديد الصفوف المختلفة مثل التيتانيوم الصف 2 (Ti Gr2) ، التيتانيوم الصف 5 (Ti Gr5) ، والتيتانيوم الصف 7 (Ti Gr7):
معيار ASME B16.5:
النطاق: ASME B16.5 هو معيار نشرته الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) الذي يغطي الأبعاد والتسامحات والمواد والتمييزو اختبار شرائح الأنابيب و الأدوات المكونة من الشرائح.
الفئة 150: تشير الفئة 150 إلى تصنيف الضغط للشريط ، مما يشير إلى أنه يمكن أن يتحمل ضغوطًا تصل إلى 150 رطلاً لكل بوصة مربعة (psi) في درجات الحرارة المحيطة.هذه الفئة مناسبة لتطبيقات الضغط المنخفض.
تصنيفات التيتانيوم:
الدرجة الثانية من التيتانيوم (Ti Gr2): التيتانيوم النقي تجارياً (تيتانيوم CP) الدرجة الثانية هي الدرجة الأكثر شيوعًا من التيتانيوم المستخدمة في التطبيقات الصناعية بسبب مقاومة التآكل الممتازة والقدرة على التشكيلو قابلية اللحام.
الدرجة الخامسة من التيتانيوم (Ti Gr5): المعروف باسم Ti-6Al-4V ، يستخدم هذا سبيكة التيتانيوم على نطاق واسع في صناعات الطيران والفضاء والبحرية ومعالجة الكيماويات بسبب قوته العالية وصعوبة مقاومة الحرارة.
الدرجة 7 من التيتانيوم (Ti Gr7): يحتوي هذا سبيكة التيتانيوم على البلاديوم، والذي يعزز مقاومة التآكل في البيئات المقللة والأكسدة بشكل خفيف. يستخدم حيث مقاومة التآكل أمر بالغ الأهمية,مثل التطبيقات الكيميائية والبحرية.
خصائص التصميم:
نوع الوجه: يمكن أن يحتوي الستار الأعمى على الوجه المرتفع (RF) ، الوجه المسطح (FF) ، أو المفصل من نوع الحلقة (RTJ) ، اعتمادًا على متطلبات الختم في التطبيق.
الأبعاد: يحدد معيار ASME B16.5 الأبعاد مثل القطر الخارجي (OD) ، قطر دائرة المسمار (BC) ، قطر فتحة المسمار (BH) ، والسمك الإجمالي للشريط (T) ،ضمان التوافق والتبادل مع غيرها من معايير ASME B16.5 فليانجز
3. ASME B16.5 الدرجات 2 و 5 و 7 من شاشة التيتانيوم العمياء
الصف الثاني من التيتانيوم (Ti-CP):
التركيب: التيتانيوم النقي تجارياً يحتوي على 99.2٪ من التيتانيوم و 0.25٪ من الحديد و 0.3٪ من الأكسجين وكميات ضئيلة من العناصر الأخرى.
الخصائص:
القوة: منخفضة نسبياً مقارنةً بالسبائك؛ أعلى من العديد من الفولاذ ولكن أقل من الصفات اللاصقة من التيتانيوم.
مقاومة التآكل: ممتازة في معظم البيئات، وخاصة ضد الكلوريدات.
قابلية لحام: قابلية لحام جيدة و قابلية تصنيع.
تطبيقات: المعالجة الكيميائية، البيئات البحرية، الزرع الطبي (غير تحمل الحمل) ، والهندسة المعمارية.
التيتانيوم من الصف 5 (Ti-6Al-4V):
تكوين: سبيكة التيتانيوم تحتوي على 90% من التيتانيوم و 6% من الألومنيوم و 4% من الفاناديوم.
الخصائص:
قوة: نسبة قوة إلى وزن ممتازة، متفوقة على التيتانيوم من الدرجة الثانية.
مقاومة التآكل: مقاومة جيدة للتآكل ، ليست عالية مثل الدرجة 2 ولكن مناسبة للعديد من البيئات.
مقاومة درجات الحرارة: يحافظ على القوة عند درجات الحرارة المرتفعة ، مما يجعله مناسبًا للتطبيقات الجوية والفضاءية عالية الأداء.
تطبيقات: مكونات الطيران (أجزاء الطائرات ومحركات الطائرات النفاثة) ومعدات البحرية والزرع الطبي ومكونات السيارات ومعدات الرياضة.
التيتانيوم من الصف 7 (Ti-0.15Pd):
التركيب: سبيكة التيتانيوم مع إضافة 0.15٪ من البالاديوم.
الخصائص:
مقاومة التآكل: مقاومة ممتازة للتآكل، وخاصة في البيئات المحدودة.
قابلية لحام: قابلية لحام جيدة ، مناسبة للحام والتصنيع.
قوة: قوة أقل مقارنة بالدرجة 5 ولكن كافية للعديد من التطبيقات.
التطبيقات: المعالجة الكيميائية ومصانع تحلية المياه والبيئات البحرية وغيرها من التطبيقات التي تتطلب مقاومة عالية للتآكل.
| المتطلبات الكيميائية | |||||||||||
| ن | ج | هـ | في | أوه | ال | V | Pd | (مو) | نـي | (تاي) | |
| الدرجة الأولى | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | كرة |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | كرة |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~675 | 3.5 ~ 4.5 | / | / | / | كرة |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | كرة |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2 ~ 0.4 | 0.6 ~ 0.9 | كرة |
4مواصفات ANSI B16.5 الفئة 150 للشريط العمى من التيتانيوم
| الحجم الاسمي للأنابيب (بوصات) |
الفئة 150 | ||||
|---|---|---|---|---|---|
| قطر الشريط (بوصات) |
لا، لا، لا من المسامير |
قطر المسامير (بوصات) |
قطر ثقوب المسامير (بوصات) |
السلك الدائرة (بوصات) |
|
| 1/4 | 3-3/8 | 4 | نصف | 0.62 | 2-1/4 |
| نصف | 3-1/2 | 4 | نصف | 0.62 | 2-3/8 |
| 3/4 | 3-7/8 | 4 | نصف | 0.62 | 2-3/4 |
| 1 | 4-1/4 | 4 | نصف | 0.62 | 3-1/8 |
| 1-1/4 | 4-5/8 | 4 | نصف | 0.62 | 3-1/2 |
| 1-1/2 | 5 | 4 | نصف | 0.62 | 3-7/8 |
| 2 | 6 | 4 | 5/8 | 0.75 | 4-3/4 |
| 2-1/2 | 7 | 4 | 5/8 | 0.75 | 5-1/2 |
| 3 | 7-1/2 | 4 | 5/8 | 0.75 | 6 |
| 3-1/2 | 8-1/2 | 8 | 5/8 | 0.75 | 7 |
| 4 | 9 | 8 | 5/8 | 0.75 | 7-1/2 |
| 5 | 10 | 8 | 3/4 | 0.88 | 8-1/2 |
| 6 | 11 | 8 | 3/4 | 0.88 | 9-1/2 |
| 8 | 13-1/2 | 8 | 3/4 | 0.88 | 11-3/4 |
| 10 | 16 | 12 | 7/8 | 1 | 14-1/4 |
| 12 | 19 | 12 | 7/8 | 1 | 17 |
| 14 | 21 | 12 | 1 | 1.12 | 18-3/4 |
| 16 | 23-1/2 | 16 | 1 | 1.12 | 21-1/4 |
| 18 | 25 | 16 | 1-1/8 | 1.25 | 22-3/4 |
| 20 | 27-1/2 | 20 | 1-1/8 | 1.25 | 25 |
| 24 | 32 | 20 | 1-1/4 | 1.38 | 29-1/2 |
5مزاياالاطراف العمياء من التيتانيوم في الصناعة
6تطبيقات ASME B16.5 التيتانيوم العمياء فلنج
7تيتانيوم فليانج العمياء التفتيش
شهادة EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesيتم إصدارها من قبل الشركة المصنعة وتتحقق من أن المواد تلبي المعايير المطلوبة.
شهادة المواد الخام:
توفر هذه الشهادة تفاصيل عن المواد الخام المستخدمة في إنتاج شرائح التيتانيوم. وتشمل معلومات مثل أصل المواد الخام، وتكوينها،وكل نتائج اختبار المواد المعمول بهاهذا يضمن التتبع ومراقبة الجودة من مرحلة شراء المواد الأولية.
100% الكشف عن العيوب بالموجات فوق صوتية
الاختبار بالموجات فوق الصوتية (UT) هو طريقة اختبار غير مدمرة تستخدم للكشف عن العيوب الداخلية والسطحية في شرائح التيتانيوم.تغطية UT 100٪ تعني أن جميع الاطراف تخضع لاختبارات شاملة لضمان عدم وجود عيوب يمكن أن تهدد سلامتها الهيكلية أو أدائها.
الاختبار الهيدروستاتيكي:
يتضمن هذا الاختبار الضغط على شراع التيتانيوم بالماء أو سائل آخر إلى مستوى ضغط محدد مسبقًا.يقيّم قدرة اللحاء على تحمل الضغط دون تسرب أو تشويهلضمان استيفائها لمعايير الضغط المحددة ومتطلبات السلامة.
تقرير تفتيش الطرف الثالث:
هذا التقرير يتم إجراؤه من قبل وكالة أو سلطة تفتيش خارجية مستقلة. وهو يوفر تقييمًا غير متحيزًا لجودة شرائح التيتانيوم.تأكيد الامتثال للمعايير المعمول بها، المواصفات، ومتطلبات العملاء.
