تفاصيل المنتج
مكان المنشأ: باوجي ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001, TUV etc.
رقم الموديل: شفة لوحة تي
شروط الدفع والشحن
الحد الأدنى لكمية: 1-5 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: حالة الخشب الرقائقي أو البليت الخ.
وقت التسليم: 3-15 يوم عمل
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار المنتج: |
DIN 2501 شفة لوحة التيتانيوم |
المواد: |
معدن التيتانيوم |
درجة المواد: |
ج1، ج2، ج5، ج7، ج12 |
تصنيف الضغط: |
150-1500 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
الأحجام: |
من 1/2 بوصة إلى 48 بوصة |
أنواع الوجه: |
RF ، FF ، TG ، RJ إلخ. |
العمليات: |
الصب، التصنيع، المعالجة، الخ |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
التطبيقات: |
خطوط أنابيب النفط والغاز والمصانع الكيماوية ومرافق توليد الطاقة وما إلى ذلك. |
معيار المنتج: |
DIN 2501 شفة لوحة التيتانيوم |
المواد: |
معدن التيتانيوم |
درجة المواد: |
ج1، ج2، ج5، ج7، ج12 |
تصنيف الضغط: |
150-1500 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
الأحجام: |
من 1/2 بوصة إلى 48 بوصة |
أنواع الوجه: |
RF ، FF ، TG ، RJ إلخ. |
العمليات: |
الصب، التصنيع، المعالجة، الخ |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
التطبيقات: |
خطوط أنابيب النفط والغاز والمصانع الكيماوية ومرافق توليد الطاقة وما إلى ذلك. |

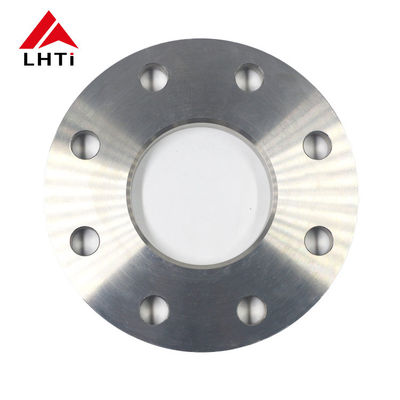

صفيحة التيتانيوم للأسطوانة DIN2501 Gr2 Gr7 PN10 صفيحة التيتانيوم للأسطوانة PLRF صفيحة الأنبوب للأسطوانة للأنظمة الأنابيب
1مقدمة المنتج من DIN2501 طلاء التيتانيوم فلنج
شرائح من التيتانيوم،المصنوعة من سبائك التيتانيوم، تُقدّر كثيراً في مختلف الصناعات لخصائصها الاستثنائية. هذه الاطراف معروفة بمقاومتها الممتازة للتآكل،نسبة قوة عالية إلى الوزنفهي تتفوق في البيئات القاسية حيث التآكل الكيميائي هو مصدر قلق، مما يجعلها لا غنى عنها في الصناعات مثل البترول،وغيرها التي تتطلب أداء مادة قوية.
مفتاح فائدتهم هو مقاومة التيتانيوم الفطرية للتآكل، مما يضمن طول العمر والموثوقية في ظروف التشغيل الصعبة.تظهر شرائح التيتانيوم أيضا مقاومة ممتازة للتعب ومقاومة الزحف، من الضروري للحفاظ على أداء مستقر لفترات طويلة. سهولة معالجة وتركيبهم يزيد من جاذبيتها،توفير حلول عملية لمختلف التطبيقات الصناعية.
DIN2501 شظايا صفائح التيتانيوميشير إلى نوع معين من شفرات التيتانيوم التي تلتزم بمعايير DIN (المعهد الألماني للتوحيد).معايير DIN هي معايير تقنية ألمانية تستخدم في مختلف الصناعات لضمان التوافق، قابلية الاستبدال، وجودة المنتجات.أجزاء من الألواح من التيتانيومهي نوع معين من الاطار يستخدم في أنظمة الأنابيب لربط الأنابيب إلى أنابيب أخرى أو معدات أو صمامات.يتميزون بتصميمهم المسطح بدون وجه ختم مرتفع وبناء أكثر سمكا عادة مقارنة بأنواع أخرى من الاطراف، مما يوفر قوة وصلابة كافية لتثبيت المسامير وتختمها.
أثناء التثبيتشرائح من صفائح التيتانيوميتم تحديدها مع منفذ الأنابيب أو المعدات وتأمينها باستخدام المسامير التي يتم تثبيتها مسبقًا من خلال الثقوب التي تم حفرها في الشبكة.يتم استخدام غطاء الوجه الكامل لتغطية السطح بأكمله من اللحاء لضمان الختم ومنع التسرب أثناء تشغيل النظام.
تستخدم هذه الاطراف عادة في التطبيقات ذات الضغط منخفض إلى معتدل بسبب تصميمها المسطح ، مما يسهل المواءمة أثناء التثبيت.فهي فعالة من حيث التكلفة مقارنة بأنواع أخرى من الفلنجات بسبب انخفاض تكاليف التصنيع والمعالجةهذه الخصائص تجعل شرائح صفائح التيتانيوم شائعة في تطبيقات صناعية مختلفة حيث مقاومة التآكل، خصائص خفيفة الوزن،والقوة الميكانيكية للتيتانيوم مفيدة.
2تصنيفات DIN 2501 طلاء التيتانيوم
الدرجة 1 من التيتانيوم:المعروف بمرونته العالية، الدرجة 1 التيتانيوم هي الأكثر ناعمة والأكثر قابلية للتشكيل من جميع الصفوف التجارية النقية التيتانيوم.يستخدم في الغالب في التطبيقات التي تتطلب مقاومة تآكل متفوقة في البيئات مثل صناعة المعالجة الكيميائية.
الدرجة الثانية من التيتانيوم:هذا هو نوع التيتانيوم الأكثر استخدامًا. إنه يوفر توازنًا جيدًا بين القوة والمرونة ، مع مقاومة التآكل الممتازة. يتم استخدامه في مجموعة واسعة من التطبيقات ،بما في ذلك الستائر لنظم الأنابيب.
الصف 5 التيتانيوم (Ti 6Al-4V):هذه هي الدرجة المسربة والأكثر استخدامًا من بين جميع سبائك التيتانيوم. فإنها تزيد بشكل كبير من قوة الاطراف مقارنة بدرجات التيتانيوم النقي.يستخدم التيتانيوم من الدرجة 5 في التطبيقات عالية القوة حيث يتطلب كل من مقاومة الحرارة والآكل.
الدرجة 7 من التيتانيوم:يحتوي هذا الصنف على قابلية لحام ومصنعية ممتازة ، ويشمل البالاديوم لمقاومة التآكل المحسنة ، وخاصة ضد الأحماض المقلدة والهجوم المحلي في الهاليدات الساخنة.
الصف 12 التيتانيوم:توفر هذه الدرجة مقاومة حرارية وقوة متزايدة مقارنة بالدرجات النقية التجارية الأخرى. كما أنها تحافظ على قابلية جيدة لللحام ومقاومة التآكل.
الصف 23 التيتانيوم (Ti 6Al-4V ELI):هذه الدرجة مشابهة للدرجة 5 ولكن لديها أجزاء متقاطعة منخفضة للغاية (ELI) ، مما يجعلها مفضلة لارتفاع صلابة الكسر وتحسين اللون.غالبا ما تستخدم في التطبيقات الطبية وكذلك مناسبة للشفرات في الحالات الحرجة، تطبيقات عالية الجودة.
3.المواصفات الخاصة بـ DIN2501 PN10 طلاء التيتانيوم
|
الحجم الاسمي للأنابيب |
قطر |
شاشة الشاشة |
هوية الجهاز |
ثقيل من الفلينجز |
(ديا من (بولت سيرلسي |
عدد |
شكل من ثقوب البولت |
الوزن |
|
|---|---|---|---|---|---|---|---|---|---|
|
صفيحة |
أعمى |
||||||||
|
DN |
الأنابيب |
د |
D5 |
ب |
ك |
الثقوب |
D2 |
كيلوغرام |
كيلوغرام |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 | 0.71 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.93 | 1.01 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 | 1.23 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 | 1.81 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 | 2.09 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 | 2.88 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 | 3.65 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 | 4.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 | 5.65 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 | 8.13 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 | 10.44 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 | |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 | 16.48 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 | 23.99 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 | 30.73 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 | 42.56 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 | 60.68 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 | 71.74 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 | 96.4 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 | 145.6 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 | |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 | |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 | |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 | |
4.عملية إنتاج شرائح الصفائح التيتانيوم
اختيار المواد:
سبيكة التيتانيوم: تبدأ العملية باختيار سبيكة التيتانيوم المناسبة بناءً على متطلبات التطبيق. وتشمل السبيكات الشائعة الدرجة 2 (Ti-CP) ، والدرجة 5 (Ti-6Al-4V) ، والدرجة 7 (Ti-0.15Pd)، تم اختيارهم لخصائصهم الميكانيكية الخاصة، ومقاومة التآكل، وغيرها من الخصائص ذات الصلة.
قطع وتشكيل:
تحضير المواد الخام: يتم قطع شرائح التيتانيوم أو قضبانها إلى أطوال مناسبة بناءً على أبعاد الشريط المطلوبة.
التصنيع أو التدحرج: يتم تسخين مادة التيتانيوم إلى درجة حرارة مثالية وتشكيلها باستخدام تقنيات التصنيع أو التدحرج لتشكيل الفراغات البدائية.هذا يشمل تشكيل الرقبة و وجه الفلنج.
التصنيع:
التدوير والطحن: تخضع قطع التيتانيوم الصلبة أو المطحونة لعمليات معالجة دقيقة.وهذا يشمل التحويل لتحقيق القطر الخارجي المطلوب (OD) والطحن لإنشاء وجه اللحاء (الوجه المرفوع)، وجه مسطح، أو مرفق من نوع الحلقة حسب مواصفات ASME B16.5).
الحفر: يتم حفر الثقوب في الجهاز لضمان التوافق السليم مع أنابيب الاتصال.
تحضير لحام:
التشذيب: يتم تشذيب أطراف شاشة عنق اللحام ، وخاصة المنطقة التي تتصل بها بالأنابيب ، لتسهيل اللحام. يضمن التشذيب المناسب مفاصل لحام قوية وتصميم فعال.
الحامية:
عملية اللحام: عادة ما يتم لحام شظايا رقبة اللحام من التيتانيوم باستخدام لحام TIG (غاز التونغستين الجامد) أو أساليب مماثلة مناسبة للسبائك التيتانيوم.يتم التلحم بعناية للحفاظ على جو محمي (أرجون أو هليوم) لمنع التلوث والأكسدةوالذي قد يضعف مقاومة التيتانيوم للتآكل
تفتيش اللحام: يشمل التفتيش بعد اللحام طرق الاختبار غير المدمر (NDT) مثل اختبار اختراق الصبغة أو اختبار الموجات فوق الصوتية للتحقق من سلامة اللحام.
المعالجة الحرارية (إن لزم الأمر):
التسخين: اعتمادًا على سبيكة التيتانيوم والمتطلبات المحددة ، يمكن تطبيق المعالجة الحرارية للتسخين أو تخفيف التوتر لتحسين خصائص المواد وتقليل التوترات المتبقية.
الفحص النهائي والاختبار:
فحص الأبعاد: يخضع كل شفرة عنق اللحام لفحوصات قياسية صارمة لضمان استيفائها للتسامحات والمواصفات الدقيقة ، بما في ذلك تلك التي حددتها ASME B16.5.
التفتيش البصري والسطحي: التفتيش البصري يضمن عدم وجود عيوب أو عيوب سطحية يمكن أن تؤثر على الأداء أو النزاهة.
اختبار الضغط: يمكن إجراء اختبار الضغط الهيدروستاتيكي أو النيوماتيكي للتحقق من سلامة الضغط ومقاومة التسرب للشريحة في ظل الظروف المحددة.
المعالجة السطحية والتشطيب:
طلاء السطح: اعتمادًا على التطبيق ، يمكن تطبيق معالجات السطح مثل التجاوز أو التجفيف لتعزيز مقاومة التآكل أو تحسين التشطيب السطحي.
العلامة والتحديد: يتم وضع علامة على كل فليانج مع معلومات أساسية مثل نوع المواد والحجم ودرجة الضغط وتعريف الشركة المصنعة للتتبع.
التعبئة والشحن:
بمجرد الانتهاء من الفحوصات والاختبارات بشكل مرض، يتم تعبئة شرائح عنق التيتانيوم بحذر لمنع التلف أثناء النقل والتخزين.ثم يتم شحنها إلى العملاء أو مراكز التوزيع.
5المعايير المشتركة للشظايا من التيتانيوم
| اسم المنتج | شظايا من التيتانيوم |
|---|---|
| نطاق الحجم | 1/2′′ (15NB) إلى 48′′ (1200NB) |
| الفئة / تصنيف الضغط | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 الخ |
| المعايير / الأبعاد | ANSI/ASME B16.5، B16.47 السلسلة A & B ، B16.48، BS4504 ، BS10 ، EN-1092 ، DIN ، BS ، GOST ، MSS SP-44 ، ISO70051 ، JISB2220 ، BS1560-3.1، API7S-15 ، API7S-43 ، API605 |
| أنواع الوجهات / نوع الاتصال | شاشة الوجه المسطح (FF) ، شاشة الوجه المرتفع (RF) ، شاشة المفاصل الحلقية (RTJ) ، شاشة المفاصل الحاضنة ، شاشة الذكور والإناث (M&F) ، شاشة اللسان الكبير والصغير والحنجرة (T&G) |
| الأبعاد | ANSI B165، ANSI B16.47 سلسلة A & B ، ASA ، API-605 ، MSS SP44 ، AWWA ، الرسومات المخصصة |
| تصميم مخصص | وفقًا لرسمك AS، BS، ANSI، DIN، JIS تكوينات متساوية وتقليدية |
| شهادات اختبار المواد (MTC) | وفقًا للمواصفات EN 10204 3.2 و EN 10204 3.1شهادات الاختبار التي تشهد NACE MR0175 ، NACE MR0103 |
| شهادات الاختبار | تقرير الاختبار الإشعاعي بنسبة 100%، EN 10204/3.1B، شهادة المواد الخام، تقرير فحص الطرف الثالث، الخ |
| الاختبارات | آلة الاختبار الهيدروستاتيكي، طيف القراءة المباشرة، كاشف عيوب التراسونيك UI، كاشف الأشعة السينية، كاشف الجسيمات المغناطيسية |
| المعدات / الآلات | آلة الضغط، آلة الدفع، آلة الانحناء، آلة رمل الرمل، آلة الحفر الكهربائية، الخ |
| طلاء | الطلاء المضاد للصدأ، الطلاء الأسود الزيتي، الصفراء الشفافة، مطلية بالزنك، مطلية باردة وساخنة |
| الأصل | الهند / الولايات المتحدة الأمريكية / اليابان / أوروبا الغربية / كوريا |
| التطبيقات/الاستخدام | البحرية، حقل النفط، بناء السفن، نظام المياه، الغاز الطبيعي، مشاريع الأنابيب، الطاقة الكهربائية، الخ |
| شبكة التصدير الكبرى | الولايات المتحدة، المملكة المتحدة، قطر، المكسيك، نيجيريا، المملكة العربية السعودية، الكويت، إيران، كازاخستان، البحرين، فيتنام، إندونيسيا، النرويج، غانا، كولومبيا، أذربيجان، ليبيا. |
6تطبيقات DIN2501 طلاء التيتانيوم فلنج
7فوائد شفرة الصفائح التيتانيوم
أداء الحرارة العالية:يحتفظ التيتانيوم بقوته وصلته عند درجات الحرارة المرتفعة ، مما يجعل شرائح صفائح التيتانيوم مناسبة للتطبيقات التي تواجه درجات حرارة عالية.يمكنها تحمل الدورة الحرارية والحفاظ على خصائصها الميكانيكية على نطاق واسع من درجات الحرارة.
التوافق الحيوي:التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعل شرائح صفائح التيتانيوم مناسبة للاستخدام في الأجهزة الطبية،ومعدات معالجة الغذاء حيث النظافة والسلامة هي أهمية قصوى.
طول العمر والمتانةفلنجات صفائح التيتانيوم لديها عمر خدمة طويل بسبب مقاومة التآكل والتعب والتآكل. هذه المتانة تقلل من تكاليف الاستبدال والصيانة ،مما يجعلها خيار فعال من حيث التكلفة على المدى الطويل.
التوافق مع مواد أخرى:يمكن بسهولة لحام أجهزة طلاء التيتانيوم أو إرسالها إلى مكونات التيتانيوم الأخرى أو مواد مختلفة ، مما يسهل الاندماج في أنظمة وهياكل معقدة.
الجاذبية الجماليةالتيتانيوم له مظهر فضي رمادي فريد يرضي الجمال ، مما يجعله مناسبًا للتطبيقات المعمارية حيث الجذب البصري مهم.
انخفاض الحرارةالتيتانيوم لديه معامل انخفاض حراري منخفض مقارنة بالمعادن الأخرى ، مما يساعد على الحفاظ على استقرار الأبعاد تحت درجات الحرارة المتقلبة.
مقاومة البيئة:تظهر شرائح صفائح التيتانيوم مقاومة ممتازة للعوامل البيئية مثل الأشعة فوق البنفسجية والماء المالح ، مما يجعلها مناسبة للتطبيقات الخارجية والبحرية.
خصائص غير مغناطيسية:التيتانيوم غير مغناطيسي، وهو مفيد في التطبيقات التي يجب تقليل التداخل الكهرومغناطيسي (EMI) أو الحساسية المغناطيسية.
