تفاصيل المنتج
مكان المنشأ: باوجي ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001, TUV etc.
رقم الموديل: التيتانيوم الانزلاق على شفة
شروط الدفع والشحن
الحد الأدنى لكمية: 1-5 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: حالة الخشب الرقائقي أو البليت الخ.
وقت التسليم: 3-15 يوم عمل
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار المنتج: |
ASME/ANSI B16.5 شفة SO |
المواد: |
معدن التيتانيوم |
درجة المواد: |
تي Gr1، Gr2، Gr5، Gr7، Gr12 |
تصنيف الضغط: |
150-1500 |
الأحجام: |
1/2 ''إلى 24'' |
الخصائص: |
قوة عالية ، مقاومة جيدة للتآكل |
أنواع الوجه: |
RF ، FF ، TG ، RJ إلخ. |
العملية: |
الصب، التصنيع، المعالجة، الخ |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
التطبيقات: |
خطوط أنابيب النفط والغاز والمصانع الكيماوية ومرافق توليد الطاقة وما إلى ذلك. |
معيار المنتج: |
ASME/ANSI B16.5 شفة SO |
المواد: |
معدن التيتانيوم |
درجة المواد: |
تي Gr1، Gr2، Gr5، Gr7، Gr12 |
تصنيف الضغط: |
150-1500 |
الأحجام: |
1/2 ''إلى 24'' |
الخصائص: |
قوة عالية ، مقاومة جيدة للتآكل |
أنواع الوجه: |
RF ، FF ، TG ، RJ إلخ. |
العملية: |
الصب، التصنيع، المعالجة، الخ |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
التطبيقات: |
خطوط أنابيب النفط والغاز والمصانع الكيماوية ومرافق توليد الطاقة وما إلى ذلك. |

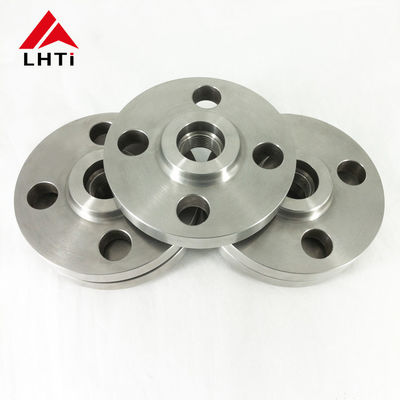

ANSI B16.5 Ti Gr2 التيتانيوم الزحلق على اللحاء SORF اللحاء للأنابيب الصف 150 وجه مرتفع لصناعة معالجة المياه
1.منتج مقدمة من ASME B16.5 التيتانيوم الزحف على اللحاء
أجهزة التيتانيوم المصنوعة من سبائك التيتانيوم تحظى بتقدير كبير في مختلف الصناعات بسبب خصائصها الاستثنائيةنسبة قوة عالية إلى الوزنفهي تتفوق في البيئات القاسية حيث التآكل الكيميائي هو مصدر قلق، مما يجعلها لا غنى عنها في الصناعات مثل البترول،وغيرها التي تتطلب أداء مادة قوية.
مفتاح فائدتهم هو مقاومة التيتانيوم الفطرية للتآكل، مما يضمن طول العمر والموثوقية في ظروف التشغيل الصعبة.تظهر شرائح التيتانيوم أيضا مقاومة ممتازة للتعب ومقاومة الزحف، من الضروري للحفاظ على أداء مستقر لفترات طويلة. سهولة معالجة وتركيبهم يزيد من جاذبيتها،توفير حلول عملية لمختلف التطبيقات الصناعية.
أجهزة تيتانيوم قابلة للإنزلاق،تتوافق مع معايير ASME B16.5 ومصنوعة من سبيكة التيتانيوم من الدرجة 2 ، تلعب دورًا حاسمًا في صناعة النفط والغاز.تم تصميم هذه الاطراف ذات الوجوه المرتفعة لضمان اتصالات آمنة وخالية من التسرب في خطوط الأنابيب والمعدات التي تتعرض لضغوط عالية وبيئات تآكلهذه الورقة تدرس مواصفات وخصائص وتطبيقات ASME B16.5 الدرجة 2 الفئة 150 التيتانيوم المنزلق على الاطراف مع وجه مرتفع، وتسليط الضوء على أهميتها في تعزيز كفاءة التشغيل والموثوقية في قطاع النفط والغاز.
تعتمد صناعة النفط والغاز بشكل كبير على مكونات قوية ودائمة للحفاظ على سلامة أنظمة أنابيب الأنابيب والمعدات.يتم تفضيل شرائح التيتانيوم المنزلق بسبب مقاومة التآكل المتميزة والخصائص الميكانيكية، مما يجعلها مناسبة للتطبيقات المتطلبة في منصات البحرية والمصافي ومصانع المعالجة الكيميائية.وخصائص الأداء من ASME B16.5 الدرجة 2 الدرجة 150 التيتانيوم المنزلق على الاطراف مع وجه مرتفع، وتفصيل دورها في معالجة التحديات المتعلقة بنقل السوائل، درجات الحرارة العالية،وسائل إعلام عدوانية في عمليات النفط والغاز.
معايير ASME B16.5يتضمن المعيار الأبعاد والتسامحات لصفائح الأنابيب والأجهزة المكونة من صفائح الأنابيب من NPS 1/2 إلى NPS 24 ، المستخدمة في صناعات العمليات. صفائح التيتانيوم المنزلق (SO flange) التي تتوافق مع ASME B16.5 مصممة خصيصاً للاستخدام مع أنابيب التيتانيوم أو أنابيب ذات مكونات من سبيكة التيتانيوم.
أجهزة التقطير من التيتانيومعادة ما يتم تصنيعها باستخدام التيتانيوم النقي تجاريا (الدرجة 2) أو سبائك التيتانيوم مثل الدرجة 12.ضمان قوة عالية ومقاومة للتآكل مناسبة لمختلف التطبيقات الصناعية.شاشة زلقةيحتوي على قطر داخلي أكبر قليلاً من القطر الخارجي للأنبوب الذي يستهدف وضعه عليه. من السهل محاذاة لحام ، مما يوفر فتحة سلسة وخصائص تدفق جيدة. ASME B16.5 يحدد تصميم الوجه المرتفع (RF) للشرائح المنزلقة، والذي يساعد على إنشاء ختم عند إيقافه على شاشة أو إصلاح متوافق.
2الصفوف من ASME B16.5 التيتانيوم الزحف على اللحاء
طوابق التيتانيوم المنزلق ASME B16.5عادة ما تكون متوفرة في درجات مختلفة من التيتانيوم وسبائك التيتانيوم. يعتمد اختيار الدرجة على متطلبات التطبيق المحددة ، بما في ذلك مقاومة التآكل ، والخصائص الميكانيكية ،واعتبارات التكلفة.
التجارة النقي التيتانيوم:
سبائك التيتانيوم:
| الدرجة | قوة الشد ((دقيقة) | قوة النبات ((دقيقة) | الطول ((%) | |||
| مكون | كسي | MPa | كسي | MPa | ||
| الدرجة الأولى | Ta1 | 35 | 240 | 20 | 138 | 24 |
| Gr2 | Ta2 | 50 | 345 | 40 | 275 | 20 |
| Gr5 | الـ Ti6Al4V | 130 | 895 | 120 | 828 | 10 |
| Gr7 | Ti-0.2Pd | 50 | 345 | 40 | 275 | 20 |
| Gr9 | الـ Ti-3Al-2.5V | 90 | 620 | 70 | 483 | 15 |
| Gr12 | الـ Ti-0.3Mo-0.8Ni | 70 | 483 | 50 | 345 | 18 |
3الحرارةالمواصفات الخاصة بـ ASME B16.5 تيتانيوم سليب أون فلانج
| ANSI B165 | تصنيف الضغط للشرائح التيتانيوم | ||||||
| درجة الحرارة °F | الفئة 150 | فئة 300 | الفئة 400 | الفئة 600 | الفئة 900 | الفئة 1500 | الفئة 2500 |
| -20 إلى 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
4حزم من التيتانيوم
مقاومة التآكل: تيتانيوم الزحلق على الاطراف تتفوق في البيئات التآكل، وتقدم مقاومة استثنائية لمجموعة واسعة من الوسائط التآكل، بما في ذلك الأحماض والقليلات والكلوريدات.هذا يجعلها مثالية للتطبيقات في المعالجة الكيميائية، البيئات البحرية، ومنصات النفط والغاز البحرية حيث التآكل هو مصدر قلق كبير.
نسبة القوة إلى الوزن العالية:تشتهر التيتانيوم بنسبة القوة إلى الوزن العالية ، مما يعني أن شرائح التيتانيوم المنزلقة توفر سلامة هيكلية قوية مع كونها خفيفة الوزن.هذه الملكية مفيدة في التطبيقات حيث تقليل الوزن أمر بالغ الأهمية دون المساس بالقوةمثل المعدات الجوية والعسكرية.
مقاومة الحرارة العالية:الحواف الزلقة من التيتانيوم تحتفظ بقوتها وسلامتها عند درجات الحرارة المرتفعة ، مما يجعلها مناسبة لتطبيقات درجات الحرارة العالية مثل مبادلات الحرارة ومكونات الفرن ،والهياكل الجوية والفضاء.
التوافق الحيوي:التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعل شرائح التيتانيوم المنزلق مناسبة للتطبيقات في الأجهزة الطبية،والصناعات المعالجة للغذاء حيث نقاء المنتج وسلامته أمر بالغ الأهمية.
معالجة فعالة من حيث التكلفة:التيتانيوم سهل التصنيع نسبياً على الرغم من قوته، مما يسمح بتصنيع الأشكال والتصاميم المعقدة بكلفة فعالة.هذا يجعل من شرائح التيتانيوم المنزلق خيار عملي للتطبيقات المخصصة التي تتطلب تكوينات محددة.
5تطبيقات ANSI B16.5 التيتانيوم الزحف على اللحاء
