تفاصيل المنتج
مكان المنشأ: باوجي، مقاطعة شنشي، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001, TUV etc.
رقم الموديل: طوق رقبة التيتانيوم
شروط الدفع والشحن
الحد الأدنى لكمية: قطعة واحدة
الأسعار: قابل للتفاوض
تفاصيل التغليف: حالة الخشب الرقائقي أو البليت الخ.
وقت التسليم: 3-15 يوم عمل
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار المنتج: |
الدين 2634 |
المواد: |
شفرة من التيتانيوم |
درجات المواد: |
Gr1، Gr2، Gr5، Gr7، Gr12، Gr23 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
الأحجام: |
DN10-DN1000 |
تصنيف الضغط: |
رقم 25 |
الأنواع الشائعة: |
مزورة / ملولبة / ثمل / لوحة |
عمليات التفتيش: |
EN 10204/3.1B شهادة المواد الخام 100% تقرير اختبار التصوير الشعاعي تقرير فحص الطرف الثالث، إلخ |
أنواع الوجه: |
الوجه المرتفع، الوجه المسطح، المفصل الدائري، الوجه المفصلي |
العمليات: |
الصب، التصنيع، المعالجة، الخ |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
التطبيقات: |
أنظمة السباكة والهواء المكيف والتهوية والأنابيب الصناعية العامة |
معيار المنتج: |
الدين 2634 |
المواد: |
شفرة من التيتانيوم |
درجات المواد: |
Gr1، Gr2، Gr5، Gr7، Gr12، Gr23 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
الأحجام: |
DN10-DN1000 |
تصنيف الضغط: |
رقم 25 |
الأنواع الشائعة: |
مزورة / ملولبة / ثمل / لوحة |
عمليات التفتيش: |
EN 10204/3.1B شهادة المواد الخام 100% تقرير اختبار التصوير الشعاعي تقرير فحص الطرف الثالث، إلخ |
أنواع الوجه: |
الوجه المرتفع، الوجه المسطح، المفصل الدائري، الوجه المفصلي |
العمليات: |
الصب، التصنيع، المعالجة، الخ |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
التطبيقات: |
أنظمة السباكة والهواء المكيف والتهوية والأنابيب الصناعية العامة |

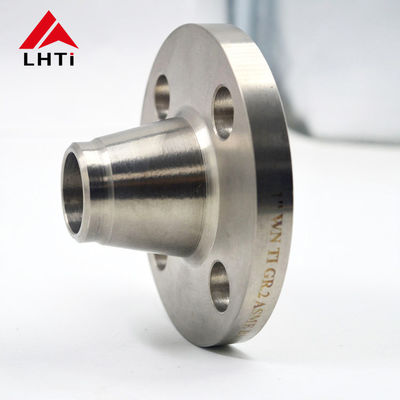

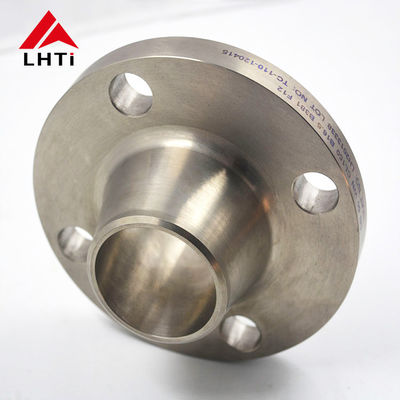

DIN 2634 PN 25 التيتانيوم لحام رقبة اللوم RFWN Gr2 Gr5 Gr12 رفعت الوجه لحام الرقبة للأنظمة الصناعية
1.منتج مقدمة من DIN2634 التيتانيوم لحام رقبة فلنج
أشفرة عنق اللحامهو نوع من اللحاء المصمم لحام على نهاية الأنابيب أو الأدوات. يحتوي على رقبة مطوية طويلة (أو محور) ، والتي تنتقل تدريجياً إلى الأنابيب أو الأدوات التي يتم لحامها إليها.الاطار نفسه عادة ما يصنع من مواد مثل التيتانيوم، الفولاذ المقاوم للصدأ، أو الفولاذ الكربوني، اعتمادا على متطلبات التطبيق.أو ظروف الخدمة الشديدة تتطلب اتصالًا قويًا وخاليًا من التسربفهي مناسبة بشكل خاص للتطبيقات الحرجة في الصناعات مثل النفط والغاز، والمعالجة الكيميائية، وتوليد الطاقة، والطيران.
الـطابعة DIN 2634 PN25، والمعروف أيضا باسم فلنج رقبة اللحام، مصممة للاستخدام في ظروف تصل درجات الحرارة فيها إلى 120 درجة مئوية، ويمكن أن تتحمل ضغوط تصل إلى 25 بار.من المهم أن نلاحظ أنه عند درجات حرارة أعلىيمكن للمواد أن تعاني من انخفاض في خصائص قوتها. يتم استخدام هذا النوع من الشبكة على نطاق واسع في مختلف الصناعات مثل النفط والغاز والكيماويات والهندسةوقطاعات البتروكيماوياتشعبيتها تمتد إلى بلدان مثل جنوب أفريقيا وكينيا وروسيا.
أبعادDIN 2634 PN25تتضمن المواصفات العناصر الرئيسية مثل حجم الأنابيب وحجم المواصفات وطول الرقبة وأبعاد الوجه المرتفع وحفر المسامير. هذه المواصفات تلتزم بسلسلة DIN و ISO الموحدة ،ضمان التوافق وسهولة الاستخدام في أنظمة الأنابيب المختلفةالإشارة إلى مخطط الوزن أمر ضروري أثناء التصنيع لضمان تصنيع دقيق لهذه الاطراف.
باختصار،طابعة DIN 2634 PN25يعمل كمكون موثوق به في التطبيقات الصناعية التي تتطلب أداءً قويًا تحت درجات حرارة عالية وضغوط عاليةالمساهمة في اتصالات فعالة وآمنة في البنية التحتية الحيوية في جميع أنحاء العالم.
بلديطوابق من التيتانيوميتم تصنيعها باستخدام عمليات مختلفة بما في ذلك الصب والتكوين والمعالجة الدقيقة لضمان استيفائها لمعايير الصناعة الصارمة للجودة والمتانة. متوفرة بأحجام مخصصة،هذه الاطراف توفر تثبيت سهل على أنظمة الأنابيب والمعداتلضمان اتصال آمن وخالي من التسرب.
مصممة خصيصاً لتحقيق أعلى معايير الدقة الهندسية، فانشاتنا من التيتانيوم تتفوق في الأداء.تم تصميمها لمقاومة التآكل بفعالية ومقاومة درجات الحرارة والضغوط العالية، مما يجعلها مناسبة بشكل استثنائي للبيئات الصعبة.
ضمان نقل آمن هو أمر بالغ الأهمية بالنسبة لنا، وهذا هو السبب في أننا نقوم بتعبئة طوابق التيتانيوم الخاصة بنا بدقة في حقائب خشبية قوية وألواح.هذه التعبئة لا تحمي الأطراف أثناء النقل فحسب، بل تسهل أيضاً التعامل معها وتثبيتها عند الوصول.
2الصفوف من DIN 2634 التيتانيوم لحام رقبة فلنج
الدرجة 1 من التيتانيوم:المعروف بمرونته العالية، الدرجة 1 التيتانيوم هي الأكثر ناعمة والأكثر قابلية للتشكيل من جميع الصفوف التجارية النقية التيتانيوم.يستخدم في الغالب في التطبيقات التي تتطلب مقاومة تآكل متفوقة في البيئات مثل صناعة المعالجة الكيميائية.
الدرجة الثانية من التيتانيوم:هذا هو نوع التيتانيوم الأكثر استخدامًا. إنه يوفر توازنًا جيدًا بين القوة والمرونة ، مع مقاومة التآكل الممتازة. يتم استخدامه في مجموعة واسعة من التطبيقات ،بما في ذلك الستائر لنظم الأنابيب.
الصف 5 التيتانيوم (Ti 6Al-4V):هذه هي الدرجة المسربة والأكثر استخدامًا من بين جميع سبائك التيتانيوم. فإنها تزيد بشكل كبير من قوة الاطراف مقارنة بدرجات التيتانيوم النقي.يستخدم التيتانيوم من الدرجة 5 في التطبيقات عالية القوة حيث يتطلب كل من مقاومة الحرارة والآكل.
الدرجة 7 من التيتانيوم:يحتوي هذا الصنف على قابلية لحام ومصنعية ممتازة ، ويشمل البالاديوم لمقاومة التآكل المحسنة ، وخاصة ضد الأحماض المقلدة والهجوم المحلي في الهاليدات الساخنة.
الصف 12 التيتانيوم:توفر هذه الدرجة مقاومة حرارية وقوة متزايدة مقارنة بالدرجات النقية التجارية الأخرى. كما أنها تحافظ على قابلية جيدة لللحام ومقاومة التآكل.
الصف 23 التيتانيوم (Ti 6Al-4V ELI):هذه الدرجة مشابهة للدرجة 5 ولكن لديها أجزاء متقاطعة منخفضة للغاية (ELI) ، مما يجعلها مفضلة لارتفاع صلابة الكسر وتحسين اللون.غالبا ما تستخدم في التطبيقات الطبية وكذلك مناسبة للشفرات في الحالات الحرجة، تطبيقات عالية الجودة.
3.المواصفات الخاصة بـ DIN2634 PN25 فلانج رقبة اللحام من التيتانيوم
| الأنابيب | الشريط | الرقبة | وجه مرفوع | مسامير | الوزن | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (7,85 كجم/دم3) | ||||||||||||||||
| مقيّم | d1 | د | ب | k | h1 | d3 | s | ر | h2 | d4 | f | الثقوب | الخيط | d2 | كيلوغرام | |
| قطرها | سلسلة ISO | سلسلة DIN | ||||||||||||||
| 15 | - | 20 | 95 | 16 | 65 | 38 | 30 | 2 | 4 | 6 | 45 | 2 | 4 | م 12 | 14 | 0,746 |
| 21,3 | - | 32 | ||||||||||||||
| 20 | - | 25 | 105 | 18 | 75 | 40 | 38 | 2,3 | 4 | 6 | 58 | 2 | 4 | م 12 | 14 | 1,06 |
| 26,9 | - | 40 | ||||||||||||||
| 25 | - | 30 | 115 | 18 | 85 | 40 | 42 | 2,6 | 4 | 6 | 68 | 2 | 4 | م 12 | 14 | 1,29 |
| 33,7 | - | 45 | ||||||||||||||
| 32 | - | 38 | 140 | 18 | 100 | 42 | 52 | 2,6 | 6 | 6 | 78 | 2 | 4 | M 16 | 18 | 1,88 |
| 42,4 | - | 56 | ||||||||||||||
| 40 | - | 44,5 | 150 | 18 | 110 | 45 | 60 | 2,6 | 6 | 7 | 88 | 3 | 4 | M 16 | 18 | 2,33 |
| 48,3 | - | 64 | ||||||||||||||
| 50 | - | 57 | 165 | 20 | 125 | 48 | 72 | 2,9 | 6 | 8 | 102 | 3 | 4 | M 16 | 18 | 2,82 |
| 60,3 | - | 75 | ||||||||||||||
| 65 | 76,1 | - | 185 | 22 | 145 | 52 | 90 | 2,9 | 6 | 10 | 122 | 3 | 8 | M 16 | 18 | 3,74 |
| 80 | 88,9 | - | 200 | 24 | 160 | 58 | 105 | 3,2 | 8 | 12 | 138 | 3 | 8 | M 16 | 18 | 4,75 |
| 100 | - | 108 | 235 | 24 | 190 | 65 | 128 | 3,6 | 8 | 12 | 162 | 3 | 8 | م 20 | 22 | 6,52 |
| 114,3 | - | 134 | ||||||||||||||
| 125 | - | 133 | 270 | 26 | 220 | 68 | 155 | 4 | 8 | 12 | 188 | 3 | 8 | م 24 | 26 | 9,07 |
| 139,7 | - | 162 | ||||||||||||||
| 150 | - | 159 | 300 | 28 | 250 | 75 | 182 | 4,5 | 10 | 12 | 218 | 3 | 8 | م 24 | 26 | 11,8 |
| 168,3 | - | 192 | ||||||||||||||
| (175) | 193,7 | - | 350 | 28 | 280 | 75 | 218 | 5,6 | 10 | 15 | 248 | 3 | 12 | م 24 | 26 | 13,4 |
| 200 | 219,1 | - | 360 | 30 | 310 | 80 | 244 | 6,3 | 10 | 16 | 278 | 3 | 12 | م 24 | 26 | 17 |
| 250 | - | 267 | 425 | 32 | 370 | 88 | 292 | 7,1 | 12 | 18 | 335 | 3 | 12 | م 27 | 30 | 24,4 |
| 273 | - | 298 | ||||||||||||||
| 300 | 323,9 | - | 485 | 34 | 430 | 92 | 352 | 8 | 12 | 18 | 395 | 4 | 16 | م 27 | 30 | 31,2 |
| 350 | 355,6 | - | 555 | 38 | 490 | 100 | 398 | 8 | 12 | 20 | 450 | 4 | 16 | م 30 | 33 | 47,2 |
| - | 368 | 44,2 | ||||||||||||||
| 400 | 406,4 | - | 620 | 40 | 550 | 110 | 452 | 8,8 | 12 | 20 | 505 | 4 | 16 | م 33 | 36 | 61,7 |
| - | 419 | 57,9 | ||||||||||||||
| (450) | 457 | - | 670 | 42 | 600 | 110 | 500 | 8,8 | 12 | 20 | 550 | 4 | 20 | م 33 | 36 | 71,9 |
| 500 | 508 | - | 730 | 44 | 660 | 125 | 558 | 10 | 12 | 20 | 615 | 4 | 20 | م 33 | 36 | 89,6 |
| 600 | 610 | - | 845 | 46 | 770 | 125 | 660 | 11 | 12 | 20 | 720 | 5 | 20 | M 36 | 39 | 104 |
| 700 | 711 | - | 960 | 46 | 875 | 125 | 760 | 13 | 20 | 24 | 820 | 5 | 24 | م 39 | 42 | 136 |
| 800 | 813 | - | 1085 | 50 | 990 | 135 | 865 | 14 | 22 | 24 | 930 | 5 | 24 | م 45 | 48 | 186 |
| 900 | 914 | - | 1185 | 54 | 1090 | 145 | 968 | 16 | 24 | 28 | 1030 | 5 | 28 | م 45 | 48 | 236 |
| 1000 | 1016 | - | 1320 | 58 | 1210 | 155 | 1070 | 18 | 24 | 28 | 1140 | 5 | 28 | م 52 | 56 | 307 |
4لماذا نختار طرفات رقبة التيتانيوم في التطبيقات؟
5.معايير شفرة الصفائح من التيتانيوم
AFNOR NF E29-200-1: المعيار الفرنسي للشرائح، بما في ذلك شرائح التيتانيوم.
أسمي ANSI B16.5: معيار الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) للفلينجز للأنابيب والإضافات المكونة من الفلينجز. يغطي الفلينجز من التيتانيوم المستخدمة في أمريكا الشمالية ودوليا.
AWWA C207: معيار جمعية الأعمال المائية الأمريكية (AWWA) لصفائح أنابيب الفولاذ لخدمة الأعمال المائية ، بما في ذلك صفائح التيتانيوم المستخدمة في تطبيقات معالجة المياه.
BS1560، BS450، BS10: المعايير البريطانية لفلانجز الأنابيب والمسمار، بما في ذلك مواد التيتانيوم.
ISO7005-1: معيار المنظمة الدولية للتوحيد القياسي (ISO) للشرائح المعدنية ، بما في ذلك شرائح التيتانيوم.
MSS SP 44: جمعية التصنيع للمعايير (MSS) لمعايير صناعة الصمامات والإضافات لصفائح خطوط الأنابيب الصلبة. ويشمل صفائح التيتانيوم.
AS2129: المعيار الأسترالي للشرائح، بما في ذلك شرائح التيتانيوم.
سي إس إيه ز245.12: المعيار الكندي للشظايا من أنابيب الصلب، بما في ذلك مواد التيتانيوم.
DIN2573، DIN2576، DIN2501، DIN2502: المعايير الألمانية (DIN) للشرائح، تغطي أنواع وأبعاد مختلفة من شرائح التيتانيوم.
EN1092-1، EN1759-1: المعايير الأوروبية (EN) للشرائح، بما في ذلك شرائح التيتانيوم.
JIS B2220: المعايير الصناعية اليابانية (JIS) لفلنجات الأنابيب الصلبة، بما في ذلك فلنجات التيتانيوم.
UNI 2276 ، UNI 2277 ، UNI 2278 ، UNI 6089 ، UNI 6090: المعايير الإيطالية (UNI) لفلنجات الأنابيب ، بما في ذلك مواد التيتانيوم
6أنواع مختلفة من طرفات رقبة التيتانيوم:
الوجه المرفوع (RF):
النوع الأكثر شيوعًا من الوجهات للشفرات الرقبة لللحام.
يحتوي على جزء مرتفع حول الحفرة مع ارتفاع محدد (عادة 1/16 بوصة) فوق وجه اللحاء.
يوفر سطحًا يمكن أن يختم عليه غطاء ، مما يضمن مفصلًا موثوقًا به.
الوجه المسطح (FF):
لديه وجه مسطح بدون أي تبرز أو جزء مرتفع.
عادة ما تستخدم في التطبيقات التي يكون فيها توزيع حمولة المسامير أمرًا حاسمًا حيث لا يلزم وجود سطح إضافي للتغطية خارج الغطاء.
يتطلب دقة في محاذاة أثناء التجميع لتجنب مشاكل ضغط الصمغ.
المفاصل من نوع الحلقة (RTJ):
مصممة لتطبيقات الضغط العالي ودرجة الحرارة العالية
يحتوي على خندق مصنّع في وجه اللحاء الذي يتم فيه وضع غطاء حلقة معدنية.
عادة ما تكون وجوه الستائر مسطحة مع خندق مقطوع فيها لاستيعاب غشاش الحلقة ، مما يضمن ختمًا ضيقًا في ظل الظروف القاسية.
7. تطبيقات DIN 2634 تيتانيوم لحام رقبة فلنج
المعالجة الكيميائية:
يتم استخدام شرائح عنق التيتانيوم على نطاق واسع في المصانع الكيميائية لربط الأنابيب التي تحمل المواد المعادلة للتآكل.مقاومة التيتانيوم الممتازة للتآكل تضمن طول العمر وتقلل من متطلبات الصيانة في البيئات الكيميائية العدوانية.
صناعة النفط والغاز:
في المنشآت البحرية والبحرية للنفط والغاز ، يتم استخدام شرائح عنق التيتانيوم حيث تكون المقاومة لتآكل مياه البحر حاسمة.إنها تتحمل الظروف القاسية وتضمن الموثوقية على المدى الطويل في خطوط الأنابيب، ومرافق المعالجة.
التطبيقات البحرية:
مقاومة التيتانيوم لتآكل مياه البحر تجعل طرفات عنق اللحام DIN 2633 مثالية للتطبيقات البحرية. يتم استخدامها في بناء السفن والمنصات البحرية،ومحطات تحلية المياه حيث تكون المتانة في بيئات المياه المالحة ضرورية.
الفضاء الجوي
يتم استخدام شفرات عنق التيتانيوم في التطبيقات الجوية بسبب خصائصها الخفيفة الوزن والقوة ومقاومة درجات الحرارة والضغوط العالية. يتم استخدامها في محركات الطائرات ،نظم الوقود، والمكونات الهيكلية.
الصناعة الطبية:
في المعدات الطبية والأجهزة التي تتطلب مقاومة التآكل والتوافق البيولوجي ، يمكن استخدام شرائح عنق التيتانيوم.وهي مناسبة لتطبيقات مثل أنظمة توصيل الغازات الطبية والأجهزة الطبية القابلة لزرعها.
