تفاصيل المنتج
مكان المنشأ: باوجي ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001, TUV etc.
رقم الموديل: طوق رقبة التيتانيوم
شروط الدفع والشحن
الحد الأدنى لكمية: 1-5 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: حالة الخشب الرقائقي أو البليت الخ.
وقت التسليم: 3-15 يوم عمل
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار المنتج: |
DIN 2632 (معيار ألمانيا) |
المواد: |
شفرة من التيتانيوم |
درجات: |
ج2، ج5، ج7، ج12 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معدل الضغط: |
PN 10 |
الأحجام: |
DN10-1000 |
وجه الختم: |
RF ، FF ، TG ، RJ إلخ. |
العملية: |
الصب، التصنيع، المعالجة، الخ |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
التطبيقات: |
صناعة النفط والغاز وصناعة الطاقة والتدفئة وخطوط أنابيب المياه وغيرها. |
معيار المنتج: |
DIN 2632 (معيار ألمانيا) |
المواد: |
شفرة من التيتانيوم |
درجات: |
ج2، ج5، ج7، ج12 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
معدل الضغط: |
PN 10 |
الأحجام: |
DN10-1000 |
وجه الختم: |
RF ، FF ، TG ، RJ إلخ. |
العملية: |
الصب، التصنيع، المعالجة، الخ |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
التطبيقات: |
صناعة النفط والغاز وصناعة الطاقة والتدفئة وخطوط أنابيب المياه وغيرها. |

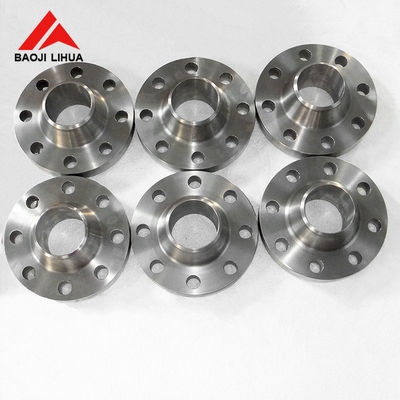

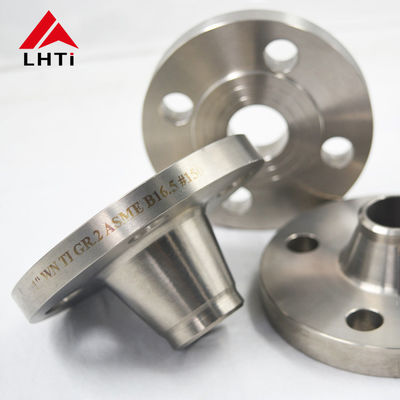

تيتانيوم لحام رقبة اللحام DIN 2632 PN 10 لحام رقبة الرفع وجه Gr1 Gr2 Gr5 WN اللحام في الصناعة الكيميائية / النفط والغاز
1المنتج مقدمة من DIN2632 التيتانيوم لحام رقبة فلنج
شرائح عنق اللحام من التيتانيوم DIN 2632تم تصميمها وفقًا لمعايير DIN مع تصنيف الضغط PN10 ، مع تصميم رقبة لحام تقلل من تركيزات الإجهاد ووجه مرتفع لإغلاق الصمامات الفعال.هذه الاطراف ذات قيمة عالية في الصناعات مثل المعالجة الكيميائية والطيران بسبب مقاومة التآكل الاستثنائية للتيتانيوم ونسبة القوة إلى الوزنعلى الرغم من ارتفاع التكلفة الأولية، فإنها توفر متانة طويلة الأجل وموثوقية. التعامل السليم أثناء التصنيع أمر ضروري بسبب حساسية التيتانيوم للتلوث،ضمان الأداء الأمثل في التطبيقات المتطلبة.
بلديطوابق من التيتانيوميتم تصنيعها باستخدام عمليات مختلفة بما في ذلك الصب والتكوين والمعالجة الدقيقة لضمان استيفائها لمعايير الصناعة الصارمة للجودة والمتانة. متوفرة بأحجام مخصصة،هذه الاطراف توفر تثبيت سهل على أنظمة الأنابيب والمعداتلضمان اتصال آمن وخالي من التسرب.
مصممة خصيصاً لتحقيق أعلى معايير الدقة الهندسية، فانشاتنا من التيتانيوم تتفوق في الأداء.تم تصميمها لمقاومة التآكل بفعالية ومقاومة درجات الحرارة والضغوط العالية، مما يجعلها مناسبة بشكل استثنائي للبيئات الصعبة.
ضمان نقل آمن هو أمر بالغ الأهمية بالنسبة لنا، وهذا هو السبب في أننا نقوم بتعبئة طوابق التيتانيوم الخاصة بنا بدقة في حقائب خشبية قوية وألواح.هذه التعبئة لا تحمي الأطراف أثناء النقل فحسب، بل تسهل أيضاً التعامل معها وتثبيتها عند الوصول.
بلديطوابق من التيتانيوميجدون تطبيقات في مختلف الصناعات مثل خطوط الأنابيب والنفط والكيماويات. تم تصميمها لإنشاء اتصالات آمنة وخالية من التسرب بين الأنابيب والصمامات والمعدات الأخرى.الصلبة المتأصلة من التيتانيوم تضمن هذه الاطراف تحمل الظروف القاسية السائدة في هذه الصناعاتلضمان أداء موثوق به على المدى الطويل.
في الختام،شظايا رقبة التيتانيوميمثلون الحل النهائي لمتطلبات خطوط الأنابيب والنفط والصناعات الكيميائيةأنها تقدم قويةأطلبي شرائط التيتانيوم اليوم لتجربة الموثوقية والمتانة التي تحدد منتجاتنا
2الدرجة 2 و الدرجة 5 من DIN 2632 التيتانيوم لحام رقبة فلنج
3.المواصفات الخاصة بـ DIN2632 PN10 فلانج رقبة التحاليل من التيتانيوم
| الأنابيب | الشريط | الرقبة | وجه مرفوع | مسامير | الوزن | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (7,85 كجم/دم3) | ||||||||||||||||
| مقيّم | d1 | د | ب | k | h1 | d3 | s | ر | h2 | d4 | f | الثقوب | الخيط | d2 | كيلوغرام | |
| قطرها | سلسلة ISO | سلسلة DIN | ||||||||||||||
| 15 | - | 20 | 95 | 14 | 65 | 35 | 30 | 2 | 4 | 6 | 45 | 2 | 4 | م 12 | 14 | 0,648 |
| 21,3 | - | 32 | ||||||||||||||
| 20 | - | 25 | 105 | 16 | 75 | 38 | 38 | 2,3 | 4 | 6 | 58 | 2 | 4 | م 12 | 14 | 0,952 |
| 26,9 | - | 40 | ||||||||||||||
| 25 | - | 30 | 115 | 16 | 85 | 38 | 42 | 2,6 | 4 | 6 | 68 | 2 | 4 | م 12 | 14 | 1,14 |
| 33,7 | - | 45 | ||||||||||||||
| 32 | - | 38 | 140 | 16 | 100 | 40 | 52 | 2,6 | 6 | 6 | 78 | 2 | 4 | M 16 | 18 | 1,69 |
| 42,4 | - | 56 | ||||||||||||||
| 40 | - | 44,5 | 150 | 16 | 110 | 42 | 60 | 2,6 | 6 | 7 | 88 | 3 | 4 | M 16 | 18 | 1,86 |
| 48,3 | - | 64 | ||||||||||||||
| 50 | - | 57 | 165 | 18 | 125 | 45 | 72 | 2,9 | 6 | 8 | 102 | 3 | 4 | M 16 | 18 | 2,53 |
| 60,3 | - | 75 | ||||||||||||||
| 65 | 76,1 | - | 185 | 18 | 145 | 45 | 90 | 2,9 | 6 | 10 | 122 | 3 | 4 | M 16 | 18 | 3,06 |
| 80 | 88,9 | - | 200 | 20 | 160 | 50 | 105 | 3,2 | 8 | 10 | 138 | 3 | 8 | M 16 | 18 | 3,7 |
| 100 | - | 108 | 220 | 20 | 180 | 52 | 125 | 3,6 | 8 | 12 | 158 | 3 | 8 | M 16 | 18 | 4,62 |
| 114,3 | - | 131 | ||||||||||||||
| 125 | - | 133 | 250 | 22 | 210 | 55 | 150 | 4 | 8 | 12 | 188 | 3 | 8 | M 16 | 18 | 6,3 |
| 139,7 | - | 156 | ||||||||||||||
| 150 | - | 159 | 285 | 22 | 240 | 55 | 175 | 4,5 | 10 | 12 | 212 | 3 | 8 | م 20 | 22 | 7,75 |
| 168,3 | - | 184 | ||||||||||||||
| 200 | 219,1 | - | 340 | 24 | 295 | 62 | 235 | 5,9 | 10 | 16 | 268 | 3 | 8 | م 20 | 22 | 11,3 |
| 250 | - | 267 | 395 | 26 | 350 | 68 | 285 | 6,3 | 12 | 16 | 320 | 3 | 12 | م 20 | 22 | 14,7 |
| 273 | - | 292 | ||||||||||||||
| 300 | 323,9 | - | 445 | 26 | 400 | 68 | 344 | 7,1 | 12 | 16 | 370 | 4 | 12 | م 20 | 22 | 17,4 |
| 350 | 355,6 | - | 505 | 26 | 460 | 68 | 385 | 7,1 | 12 | 16 | 430 | 4 | 16 | م 20 | 22 | 23,6 |
| - | 368 | 21,6 | ||||||||||||||
| 400 | 406,4 | - | 565 | 26 | 515 | 72 | 440 | 7,1 | 12 | 16 | 482 | 4 | 16 | م 24 | 26 | 28,6 |
| - | 419 | 26,2 | ||||||||||||||
| (450) | 457 | - | 615 | 28 | 565 | 72 | 488 | 7,1 | 12 | 16 | 532 | 4 | 20 | م 24 | 26 | 31,5 |
| 500 | 508 | - | 670 | 28 | 620 | 75 | 542 | 7,1 | 12 | 16 | 585 | 4 | 20 | م 24 | 26 | 38,1 |
| 600 | 610 | - | 780 | 28 | 725 | 80 | 642 | 7,1 | 12 | 18 | 685 | 5 | 20 | م 27 | 30 | 44,6 |
| 700 | 711 | - | 895 | 30 | 840 | 80 | 745 | 8 | 12 | 18 | 800 | 5 | 24 | م 27 | 30 | 62,4 |
| 800 | 813 | - | 1015 | 32 | 950 | 90 | 850 | 8 | 12 | 18 | 905 | 5 | 24 | م 30 | 33 | 84,1 |
| 900 | 914 | - | 1115 | 34 | 1050 | 95 | 950 | 10 | 12 | 20 | 1005 | 5 | 28 | م 30 | 33 | 98,5 |
| 1000 | 1016 | - | 1230 | 34 | 1160 | 95 | 1052 | 10 | 16 | 20 | 1110 | 5 | 28 | م 33 | 36 | 115 |
4لماذا نختار طرفات رقبة التيتانيوم في التطبيقات؟
5.معايير طوق رقبة التيتانيوم
AFNOR NF E29-200-1: المعيار الفرنسي للشرائح، بما في ذلك شرائح التيتانيوم.
أسمي ANSI B16.5: معيار الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) للفلينجز للأنابيب والإضافات المكونة من الفلينجز. يغطي الفلينجز من التيتانيوم المستخدمة في أمريكا الشمالية ودوليا.
AWWA C207: معيار جمعية الأعمال المائية الأمريكية (AWWA) لصفائح أنابيب الفولاذ لخدمة الأعمال المائية ، بما في ذلك صفائح التيتانيوم المستخدمة في تطبيقات معالجة المياه.
BS1560، BS450، BS10: المعايير البريطانية لفلانجز الأنابيب والمسمار، بما في ذلك مواد التيتانيوم.
ISO7005-1: معيار المنظمة الدولية للتوحيد القياسي (ISO) للشرائح المعدنية ، بما في ذلك شرائح التيتانيوم.
MSS SP 44: جمعية التصنيع للمعايير (MSS) لمعايير صناعة الصمامات والإضافات لصفائح خطوط الأنابيب الصلبة. ويشمل صفائح التيتانيوم.
AS2129: المعيار الأسترالي للشرائح، بما في ذلك شرائح التيتانيوم.
سي إس إيه ز245.12: المعيار الكندي للشظايا من أنابيب الصلب، بما في ذلك مواد التيتانيوم.
DIN2573، DIN2576، DIN2501، DIN2502: المعايير الألمانية (DIN) للشرائح، تغطي أنواع وأبعاد مختلفة من شرائح التيتانيوم.
EN1092-1، EN1759-1: المعايير الأوروبية (EN) للشرائح، بما في ذلك شرائح التيتانيوم.
JIS B2220: المعايير الصناعية اليابانية (JIS) لفلنجات الأنابيب الصلبة، بما في ذلك فلنجات التيتانيوم.
UNI 2276 ، UNI 2277 ، UNI 2278 ، UNI 6089 ، UNI 6090: المعايير الإيطالية (UNI) لفلنجات الأنابيب ، بما في ذلك مواد التيتانيوم
6. تطبيقات DIN 2632 تيتانيوم لحام رقبة فلنج
