تفاصيل المنتج
مكان المنشأ: باوجي ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001, TUV etc.
رقم الموديل: شفة لوحة التيتانيوم
شروط الدفع والشحن
الحد الأدنى لكمية: 1-5 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: حالة الخشب الرقائقي أو البليت الخ.
وقت التسليم: 3-15 يوم عمل
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 5000 قطعة شهريا
معيار المنتج: |
DIN 2503 معيار ألمانيا |
المواد: |
سبائك التيتانيوم |
درجات: |
Gr1، Gr2، Gr5، Gr7، Gr12، Gr23 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
تصنيف الضغط: |
بي ان 40 |
الأحجام: |
DN10-1000 |
أنواع الوجه: |
RF ، FF ، TG ، RJ إلخ. |
العمليات: |
الصب، التصنيع، المعالجة، الخ |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
التطبيقات: |
أنظمة السباكة والهواء المكيف والتهوية والأنابيب الصناعية العامة |
معيار المنتج: |
DIN 2503 معيار ألمانيا |
المواد: |
سبائك التيتانيوم |
درجات: |
Gr1، Gr2، Gr5، Gr7، Gr12، Gr23 |
الخصائص: |
قوة عالية ، مقاومة التآكل ، إلخ. |
تصنيف الضغط: |
بي ان 40 |
الأحجام: |
DN10-1000 |
أنواع الوجه: |
RF ، FF ، TG ، RJ إلخ. |
العمليات: |
الصب، التصنيع، المعالجة، الخ |
معالجة السطح: |
تلميع ، رملي ، أنودة ، إلخ. |
التطبيقات: |
أنظمة السباكة والهواء المكيف والتهوية والأنابيب الصناعية العامة |
طلاء طلاء التيتانيوم العمياء DIN 2503 PN 40 طلاء طلاء طلاء فارغ Gr1 Gr2 Gr5 Gr7 طلاء طلاء أنابيب لللحام PLRF للتطبيقات الصناعية

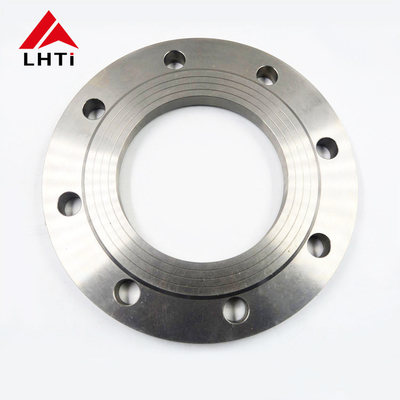

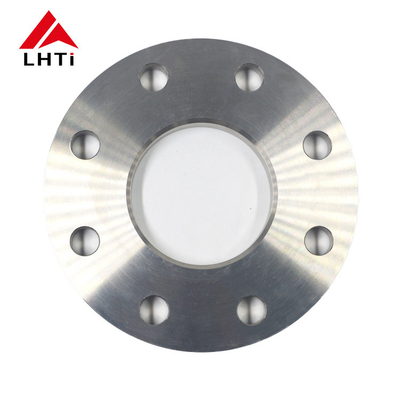

1مقدمة المنتج من DIN2503 طلاء التيتانيوم فلنج
أجزاء من الألواحهي نوع من الشبكة التي هي مسطحة، دائرية، وعادة ما تكون مصنوعة من مواد مثل الفولاذ الكربوني، الفولاذ المقاوم للصدأ، أو التيتانيوم.أو فتحات أوعية الضغطفيما يلي بعض الخصائص الرئيسية واستخدامات شرائح الصفائح:
أجزاء من الألواحلها شكل مستطيل و دائري بدون وجه مرتفع أو تبرزات ، مما يجعلها سهلة التواء ومناسبة للتطبيقات التي يتم فيها الختم باستخدام غطاء كامل الوجه.أنها تأتي في سمك مختلف اعتمادا على متطلبات الضغط من التطبيقيمكن أن تتعامل شرائح الصفائح الأكثر سمكاً مع ضغوط أعلى. يتم تصنيع شرائح الصفائح إلى أبعاد قياسية مثل القطر الخارجي (OD) والقطر الداخلي (ID) وقطر دائرة المسامير (BCD) ،وعدد ثقوب المساميرهذه الأبعاد تتوافق مع معايير الصناعة مثل معايير ASME B16.5 أو DIN.
DIN 2503هو معيار ألماني يحدد الأبعاد والمواد والمتطلبات التقنية للشرائح الصفيحة (Slip-On Flanges) ذات الوجه المرتفع.
المعيار: DIN 2503
التصميم والأبعاد:
معدل الضغط:
التطبيقات:
2تصنيفات DIN 2503 طلاء التيتانيوم
الدرجة 1 من التيتانيوم:المعروف بمرونته العالية، الدرجة 1 التيتانيوم هي الأكثر ناعمة والأكثر قابلية للتشكيل من جميع الصفوف التجارية النقية التيتانيوم.يستخدم في الغالب في التطبيقات التي تتطلب مقاومة تآكل متفوقة في البيئات مثل صناعة المعالجة الكيميائية.
الدرجة الثانية من التيتانيوم:هذا هو نوع التيتانيوم الأكثر استخدامًا. إنه يوفر توازنًا جيدًا بين القوة والمرونة ، مع مقاومة التآكل الممتازة. يتم استخدامه في مجموعة واسعة من التطبيقات ،بما في ذلك الستائر لنظم الأنابيب.
الصف 5 التيتانيوم (Ti 6Al-4V):هذه هي الدرجة المسربة والأكثر استخدامًا من بين جميع سبائك التيتانيوم. فإنها تزيد بشكل كبير من قوة الاطراف مقارنة بدرجات التيتانيوم النقي.يستخدم التيتانيوم من الدرجة 5 في التطبيقات عالية القوة حيث يتطلب كل من مقاومة الحرارة والآكل.
الدرجة 7 من التيتانيوم:يحتوي هذا الصنف على قابلية لحام ومصنعية ممتازة ، ويشمل البالاديوم لمقاومة التآكل المحسنة ، وخاصة ضد الأحماض المقلدة والهجوم المحلي في الهاليدات الساخنة.
الصف 12 التيتانيوم:توفر هذه الدرجة مقاومة حرارية وقوة متزايدة مقارنة بالدرجات النقية التجارية الأخرى. كما أنها تحافظ على قابلية جيدة لللحام ومقاومة التآكل.
الصف 23 التيتانيوم (Ti 6Al-4V ELI):هذه الدرجة مشابهة للدرجة 5 ولكن لديها أجزاء متقاطعة منخفضة للغاية (ELI) ، مما يجعلها مفضلة لارتفاع صلابة الكسر وتحسين اللون.غالبا ما تستخدم في التطبيقات الطبية وكذلك مناسبة للشفرات في الحالات الحرجة، تطبيقات عالية الجودة.
3.المواصفات الخاصة بـ DIN2503 PN40 طلاء التيتانيوم
| الحجم الاسمي للأنابيب | قطر | شاشة الشاشة | هوية الجهاز | ثقيل من الفلينجز | (ديا من (بولت سيرلسي | عدد | شكل من ثقوب البولت | الوزن |
|---|---|---|---|---|---|---|---|---|
| DN | الأنابيب | د | D5 | ب | ك | الثقوب | D2 | كيلوغرام |
| 10 | 17.20 | 90 | 17.70 | 14 | 60 | 4 | 14 | 0.60 |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.94 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 |
4لماذا نختار شظايا الصفائح من التيتانيوم في التطبيقات؟
أجزاء من الألواح من التيتانيوميتم اختيارهم في مختلف الصناعات في المقام الأول بسبب خصائصهم الفريدة ومزاياهم التي تجعلهم مناسبين لتطبيقات محددة حيث قد لا تعمل مواد أخرى بفعالية.
التيتانيوم لديه نسبة قوة عالية إلى الوزن، مما يجعله أقوى بكثير من العديد من المعادن الأخرى مثل الفولاذ المقاوم للصدأ أو سبائك الألومنيوم مع كونها أخف بكثير.هذه الممتلكات حاسمة في مجال الطيرانالصناعات البحرية والسيارات حيث توفير الوزن أمر بالغ الأهمية.
التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعله مثاليًا للزرع الطبي مثل زرع العظام والأدوات الجراحية.يندمج بشكل جيد مع جسم الإنسان ويقلل من خطر ردود الفعل السلبية.
- نعميحتفظ التيتانيوم بخصائصه الميكانيكية في درجات حرارة مرتفعة ، مما يجعله مناسبًا للتطبيقات التي تتطلب الاستقرار الحراري.وهذا يشمل مكونات الطيران والعمليات الصناعية التي تنطوي على حرارة عالية.
- نعمالتيتانيوم له معامل انخفاض حراري منخفض ، مماثل للصلب المقاوم للصدأ. تساعد هذه الخاصية في الحفاظ على استقرار الأبعاد في ظروف درجة حرارة مختلفة ،ضمان الموثوقية في التطبيقات الحرجة.
- نعمالتيتانيوم معروف بمتانته وطول عمر الخدمة حتى في ظروف تشغيل قاسية وهذا يجعله خيار فعال من حيث التكلفة على المدى الطويلعلى الرغم من ارتفاع تكلفة البداية مقارنة ببعض المواد الأخرى.
يتم تفضيل شرائح الصفائح من التيتانيوم في الصناعات التي تكون فيها مزيجها الفريد من الخصائص أمرًا ضروريًا ، مثل الطيران والفضاء ، ومعالجة الكيماويات ، ومصانع تحلية المياه ، ومحطات النفط البحرية.
5أنواع مختلفة من أجهزة التيتانيوم:
التصميم:
المزايا:
التطبيقات:
التصميم:
المزايا:
التطبيقات:
متطلبات الضغط والختم: يتم تفضيل شرائح الوجه المرتفعة لتطبيقات الضغط العالي حيث يكون الختم الموثوق به أمرًا حاسمًا.تصلح شظايا الوجه المسطح لتطبيقات الضغط المنخفض أو حيث تقييدات المساحة هي مصدر قلق.
اختيار الغطاء: يعتمد اختيار الغطاء (مثل نوع الحلقة أو الوجه الكامل) على نوع واجهة الجهاز (RF أو FF) ومتطلبات التطبيق لسلامة الختم.
6تطبيقات DIN 2503 طلاء التيتانيوم
