| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | شفة لوحة التيتانيوم |
| الـ MOQ: | 1-5 قطع |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union |
| قدرة الإمداد: | 5000 قطعة شهريا |

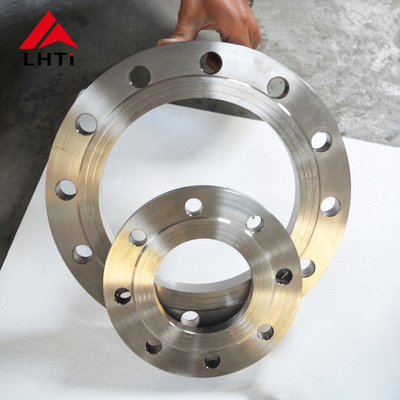

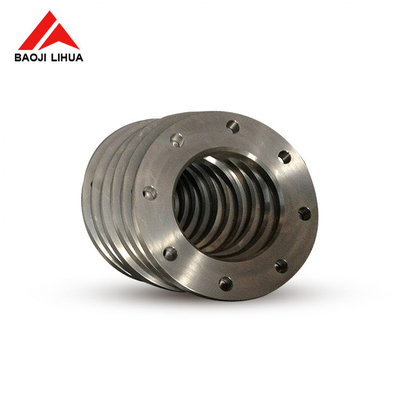

طابقة التيتانيوم العمياء DIN 2502 Gr2 Gr5 PN16 طابقة طابقة لحام PLFF PLRF لأنظمة الأنابيب
1.منتج مقدمة من طلاء التيتانيوم DIN2502 فلنج
DIN2502 أجزاء من صفيحة التيتانيوميشير إلى نوع معين من شفرات التيتانيوم التي تلتزم بمعايير DIN (المعهد الألماني للتوحيد).معايير DIN هي معايير تقنية ألمانية تستخدم في مختلف الصناعات لضمان التوافق، قابلية الاستبدال، وجودة المنتجات.أجزاء من الألواح من التيتانيومهي نوع معين من الاطار يستخدم في أنظمة الأنابيب لربط الأنابيب إلى أنابيب أخرى أو معدات أو صمامات.يتميزون بتصميمهم المسطح بدون وجه ختم مرتفع وبناء أكثر سمكا عادة مقارنة بأنواع أخرى من الاطراف، مما يوفر قوة وصلابة كافية لتثبيت المسامير وتختمها.
الأبعاد: أبعاد DIN 2502 طلاء التيتانيوم اللفافة موحدة لضمان التوافق مع الأنابيب وغيرها من المعدات التي تلتزم مع مواصفات DIN. وهذا يشمل القطر الخارجي (OD) ،قطر دائرة المسمار، حجم ثقب المسامير، وسمكها، والتي تختلف تبعا للحجم الاسمي والضغط (فئة PN).
درجات الضغط: متوفرة في فئات الضغط المختلفة (PN 6، PN 10، PN 16، PN 25، PN 40) ، والتي تحدد الحد الأقصى للضغط العامل المسموح به بناءً على تصميم اللحاء وخصائص المواد.
أثناء التثبيتشرائح من صفائح التيتانيوميتم تحديدها مع منفذ الأنابيب أو المعدات وتأمينها باستخدام المسامير التي يتم تثبيتها مسبقًا من خلال الثقوب التي تم حفرها في الشبكة.يتم استخدام غطاء الوجه الكامل لتغطية السطح بأكمله من اللحاء لضمان الختم ومنع التسرب أثناء تشغيل النظام.
2تصنيفات DIN 2502 طلاء التيتانيوم
كل من الصف 2 والصف 5 من التيتانيوم له مزاياه المتميزة ويتم اختيارها بناءً على متطلبات التطبيق المحددة للقوة ومقاومة التآكل والخصائص الميكانيكية الأخرى.
3.المواصفات الخاصة بـ DIN2502 PN16 طلاء التيتانيوم
| الحجم الاسمي للأنابيب | قطر | شاشة الشاشة | هوية الجهاز | ثقيل من الفلينجز | (ديا من (بولت سيرلسي | عدد | شكل من ثقوب البولت | الوزن |
|---|---|---|---|---|---|---|---|---|
| DN | الأنابيب | د | D5 | ب | ك | الثقوب | D2 | كيلوغرام |
| 10 | 17.20 | 90 | 17.70 | 14 | 60 | 4 | 14 | 0.60 |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.94 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 |
4المعايير للشريط التيتانيوم
AFNOR NF E29-200-1: المعيار الفرنسي للشرائح، بما في ذلك شرائح التيتانيوم.
أسمي ANSI B16.5: معيار الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) للفلينجز للأنابيب والإضافات المكونة من الفلينجز. يغطي الفلينجز من التيتانيوم المستخدمة في أمريكا الشمالية ودوليا.
AWWA C207: معيار جمعية الأعمال المائية الأمريكية (AWWA) لصفائح أنابيب الفولاذ لخدمة الأعمال المائية ، بما في ذلك صفائح التيتانيوم المستخدمة في تطبيقات معالجة المياه.
BS1560، BS450، BS10: المعايير البريطانية لفلانجز الأنابيب والمسمار، بما في ذلك مواد التيتانيوم.
ISO7005-1: معيار المنظمة الدولية للتوحيد القياسي (ISO) للشرائح المعدنية ، بما في ذلك شرائح التيتانيوم.
MSS SP 44: جمعية التصنيع للمعايير (MSS) لمعايير صناعة الصمامات والإضافات لصفائح خطوط الأنابيب الصلبة. ويشمل صفائح التيتانيوم.
AS2129: المعيار الأسترالي للشرائح، بما في ذلك شرائح التيتانيوم.
سي إس إيه ز245.12: المعيار الكندي للشظايا من أنابيب الصلب، بما في ذلك مواد التيتانيوم.
DIN2573، DIN2576، DIN2501، DIN2502: المعايير الألمانية (DIN) للشرائح، تغطي أنواع وأبعاد مختلفة من شرائح التيتانيوم.
EN1092-1، EN1759-1: المعايير الأوروبية (EN) للشرائح، بما في ذلك شرائح التيتانيوم.
JIS B2220: المعايير الصناعية اليابانية (JIS) لفلنجات الأنابيب الصلبة، بما في ذلك فلنجات التيتانيوم.
UNI 2276 ، UNI 2277 ، UNI 2278 ، UNI 6089 ، UNI 6090: المعايير الإيطالية (UNI) لفلنجات الأنابيب ، بما في ذلك مواد التيتانيوم.
5تطبيقات DIN 2502 طلاء التيتانيوم
