تفاصيل المنتج
مكان المنشأ: باوجي ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001, TUV etc.
رقم الموديل: LH-WN
شروط الدفع والشحن
الحد الأدنى لكمية: قطعة واحدة
الأسعار: US dollar $25/pc--US dollar $85/pc
تفاصيل التغليف: ملفوفة بالرغوة الموجودة في صندوق خشب رقائقي للتصدير
وقت التسليم: 3-15 يوم عمل
شروط الدفع: خطاب الاعتماد، D/P، T/T، ويسترن يونيون، بايبال
القدرة على العرض: 5000 قطعة شهريا
نوع شفة: |
شفة عنق اللحام |
الدرجة: |
ج1، ج2، ج5 |
نوع الختم: |
الترددات اللاسلكية |
سطح الختم: |
RF ، FF ، TG ، RJ إلخ. |
تصنيف الضغط: |
150 رطل - 2500 رطل |
طرق التصنيع: |
التصنيع |
التطبيق: |
النفط والغاز، المواد الكيميائية، توليد الطاقة، معالجة المياه، الخ. |
القياسية:: |
ASME B16.5 |
ASME B16.5: |
التيتانيوم |
تكمن:: |
تقرير اختبار المواد واختبار الموجات فوق الصوتية EN10204.3.1 |
نوع شفة: |
شفة عنق اللحام |
الدرجة: |
ج1، ج2، ج5 |
نوع الختم: |
الترددات اللاسلكية |
سطح الختم: |
RF ، FF ، TG ، RJ إلخ. |
تصنيف الضغط: |
150 رطل - 2500 رطل |
طرق التصنيع: |
التصنيع |
التطبيق: |
النفط والغاز، المواد الكيميائية، توليد الطاقة، معالجة المياه، الخ. |
القياسية:: |
ASME B16.5 |
ASME B16.5: |
التيتانيوم |
تكمن:: |
تقرير اختبار المواد واختبار الموجات فوق الصوتية EN10204.3.1 |

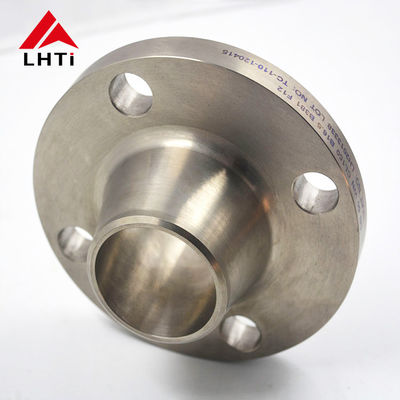

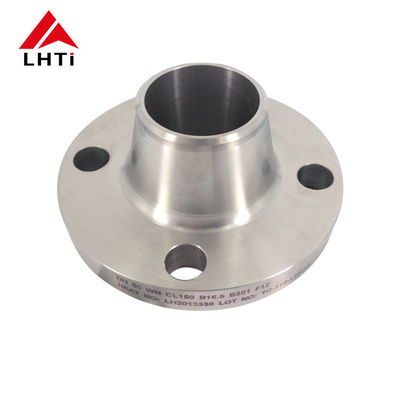

مصنع طوق التيتانيوم ذو الرقبة الوقائية الرفيعة
1معلومات المنتج من طرف عنق التيتانيوم
| المنتج | طرف عنق التيتانيوم |
| اسم البند | مصنع طوق التيتانيوم ذو الرقبة الوقائية الرفيعة |
| التطبيق | الصناعة الكيميائية |
| المعيار | ANSI B165، ASME B16.5، EN1092-1،JIS B2220 ، DIN2627-2628 |
| المواد | الدرجة 1، الدرجة 2، الدرجة 5، الدرجة 7، الدرجة 12 |
| الحجم | 1/2"~ 30"NB، NPS 1/2 - NPS 24 (DN 10 - 2000) |
| الضغط | PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 مع PN250/ 150LB, 250LB,300LB, 400LB,500LB, 600LB,900LB, 1500LB,2500LB. |
| سطح الختم | RF، FF، TG، RJ، الخ |
| التقنية | المعدات المعدة بالعصا والحاسوب الآلي |
الدرجة 1 ′′UNS R50250 التيتانيوم غير المقاوم للآليات
الدرجة 2 أونس R50400 التيتانيوم غير المقاوم للآليات
الدرجة 7 ̊UNS R52400 التيتانيوم غير المقاوم للآليات بالإضافة إلى 0.12 إلى 0.25 ٪ من البالاديوم
الدرجة 12 ̊UNS R53400. سبيكة التيتانيوم (0.3٪ موليبدينوم، 0.8٪ النيكل
2مواصفات طوق رقبة التيتانيوم
المواصفات الخاصة بالصفحة الخلفية للصفحة 150 من التيتانيوم
| فئة 150 طوق رقبة التيتانيوم | ||||||||||
| (نوم) (بايب) الحجم |
(فلانج ديا) | سمك الشريط | (هاب ديا) في القاعدة | (رايزد فايس ديا) | مركز "ديا" في نقطة الصلح | لا، لا، لا من الثقوب |
(ديا) من المسامير |
من دائرة البولت |
مُملة (ديا) |
الطول من خلال المحور |
| نصف | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | نصف | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | نصف | 1-1/2 | 1-11/16 | 1.05 | 4 | نصف | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | نصف | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | نصف | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | نصف | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29-1/2 | 23.25 | 6 |
المواصفات الخاصة بالصف 300 طوق رقبة التيتانيوم
| فئة 300 تيتانيوم لحام رقبة اللحاء | ||||||||||
| (نوم) (بايب) الحجم |
(فلانج ديا) | (فلانج ثيك) | (هاب ديا) في القاعدة | (رايزد فايس ديا) | (هاب ديا) في (ويلد بوينت) | لا، لا، لا من الثقوب |
(ديا) من المسامير |
من دائرة البولت |
مُملة (ديا) |
الطول من خلال المحور |
| نصف | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | نصف | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |
3شركتنا

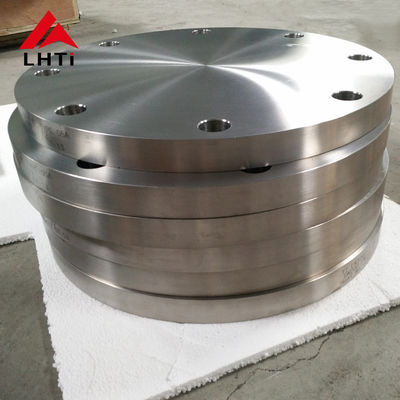

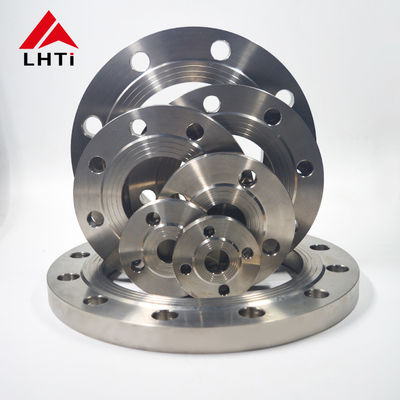

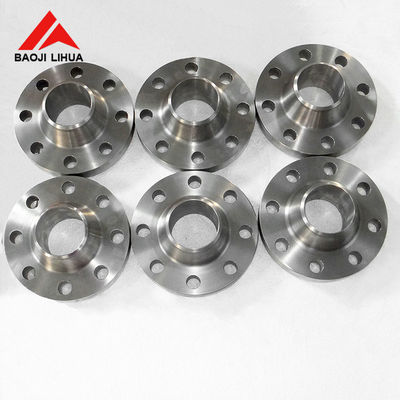

4صور مفصلة لفلنج رقبة التيتانيوم
(1) المواد الخام
(2) المعدات
(3) الاتصال

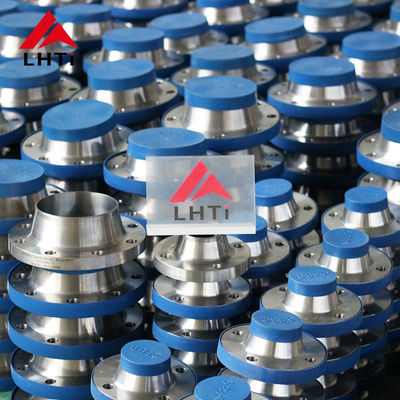

4. حزمة من تيتانيوم لحام رقبة فلنج
يتم استخدام طرفات عنق التيتانيوم في صناعات مختلفة بما في ذلك البتروكيماويات والنفط والغاز وتوليد الطاقة ونقل السوائل السائبة والمواد الكيميائية والأدوية وتصنيع الخضروات والورقالمنسوجات وغيرهايتم تعبئة شظايا عنق التيتانيوم لحام لضمان عدم حدوث أي تلف أثناء الشحن. في حالة التصدير ، يتم تعبئة التصدير القياسية في صندوق خشب مضاعف. يمكن وضع العلامات حسب احتياجاتك.
5جميع الاختبارات من طوق رقبة التيتانيوم
الاختبار البصري
اختبار بالموجات فوق الصوتية (UT)
الاختبار الإشعاعي
اختبار الجزيئات المغناطيسية (MT)
اختبار الاختراق / اختراق الصبغة (PT)
اختبار التيار الدوري (ET)
الانبعاثات الصوتية (AE)
