تفاصيل المنتج
مكان المنشأ: BaoJi Shaanxi الصين
اسم العلامة التجارية: LHTI
إصدار الشهادات: ISO9001
رقم الموديل: إل إتش-145
شروط الدفع والشحن
الحد الأدنى لكمية: 5 قطعة
الأسعار: US dollar $10/pc-US dollar $60/pc
شروط الدفع: L / C ، D / P ، T / T ، ويسترن يونيون ، باي بال ، إلخ
القدرة على العرض: 10000 قطعة في الشهر
المواد: |
التيتانيوم |
درجة: |
Gr1، Gr2 |
نقاوة: |
99.5٪ كحد أدنى |
درجة: |
45 درجة/90 درجة |
نصف القطر: |
شعاع طويل |
الكلمات الدالة: |
كوع التيتانيوم |
الكلمة الرئيسية: |
انحناءات التيتانيوم |
الكلمات الدالة: |
أنابيب تجهيزات التيتانيوم |
طَرد: |
حالة الخشب الرقائقي |
سطح: |
سطح التخليل / سطح السفع الرملي إلخ |
المواد: |
التيتانيوم |
درجة: |
Gr1، Gr2 |
نقاوة: |
99.5٪ كحد أدنى |
درجة: |
45 درجة/90 درجة |
نصف القطر: |
شعاع طويل |
الكلمات الدالة: |
كوع التيتانيوم |
الكلمة الرئيسية: |
انحناءات التيتانيوم |
الكلمات الدالة: |
أنابيب تجهيزات التيتانيوم |
طَرد: |
حالة الخشب الرقائقي |
سطح: |
سطح التخليل / سطح السفع الرملي إلخ |

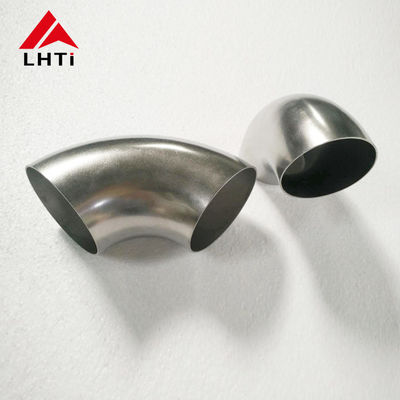

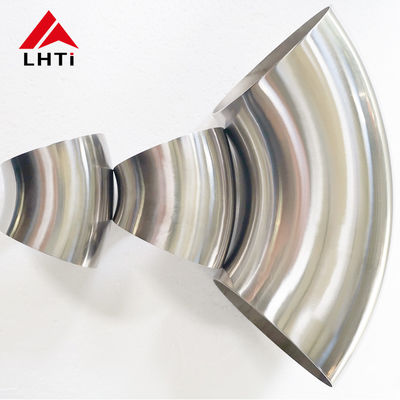

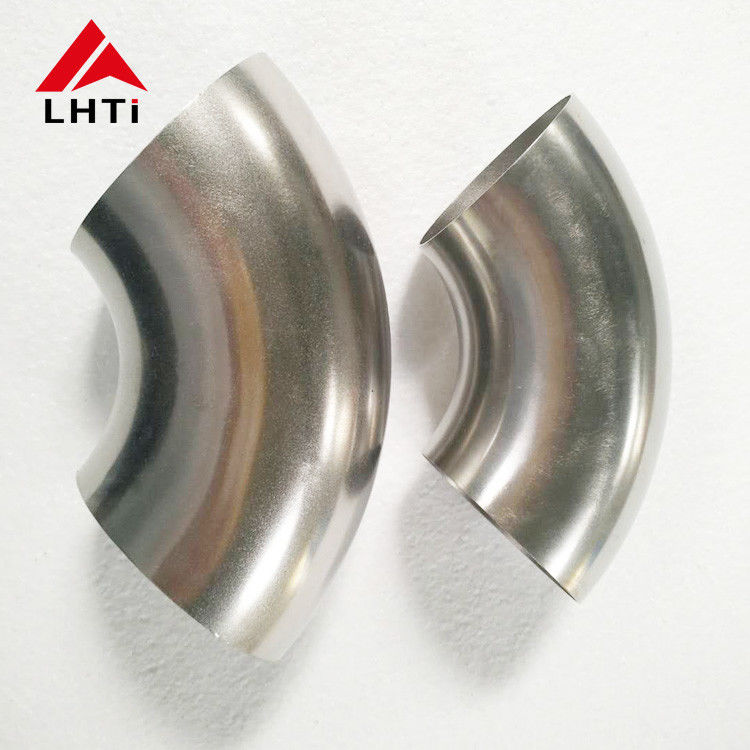

مرفق التيتانيوم النقي ، 45 درجة 90 درجة أنبوب التيتانيوم
تتوافق معانات أبعاد أنابيب التيتانيوم مع ASME B16.9سمك الحائط من التيتانيوم يتوافق مع جدول الصيغة 10S و 40S ASME B36.19M.
1تفاصيل أكثر
| مرفق من التيتانيوم | |
| المواد | التيتانيوم ((Gr1,Gr2,Gr7,Gr12) |
| المعيار | (أنسي) / (أسمي) ب169، ب16.28 |
| الدرجة | 30D،45D،90D،120D،180D |
| سمك الجدار | Sch5 s-Sch160 s ((1-15mm) |
| التقنية | ضغط ، لحام ، بلا خياطة |
| فحص خطوط اللحام | اختبارات الأشعة السينية أو اختبارات اختراق الصبغة |
| تقرير اختبار المواد | EN10204.3.1التكوين الكيميائي والخصائص الفيزيائية |
| علامة المنتج | يتم وضع علامة على جميع المنتجات بالليزر بعد الانتهاء منها |
| التطبيق | البترول، الصناعة الكيميائية، الكلورالكالي، المعادن، الكربون، التبريد، الصناعة الخفيفة، صناعة الملح، الطاقة الكهربائية، الخ |
| أصدّق | ألمانيا تقييم TUV، ISO9001:2008 |
| الدفع | T/T مقدماً، L/C عند الرؤية، Weastern Union، Paypal، Escrow، |
| حزمة | كيس بلاستيكي أولاً، ثم شكل في الداخل، وعلبة خشبية خارج |
| جدول 10S ضوء N.P.S. | الجدول 40S القياسية NPS | ||||||||||||||||
| الحجم الاسمي للأنابيب | قطر خارجية | من الوسط إلى الوجه | سمك الجدار | القطر الداخلي | تقريبًا، واط في رطل/كيلوغرام | سمك الجدار | القطر الداخلي | تقريبًا، واط في رطل/كيلوغرام | |||||||||
| في | ملم | في | ملم | في | ملم | في | ملم | في | ملم | إيه بي | كيلوغرام | في | ملم | في | ملم | إيه بي | كيلوغرام |
| نصف بوصة | 15 | 0.84 | 21.34 | 0.63 | 15.88 | 0.08 | 2.11 | 0.67 | 17.12 | 0.04 | 0.02 | 0.11 | 2.77 | 0.62 | 15.80 | 0.05 | 0.02 |
| 3/4 " | 20 | 1.05 | 26.67 | 0.44 | 11.11 | 0.08 | 2.11 | 0.88 | 22.45 | 0.04 | 0.02 | 0.11 | 2.87 | 0.82 | 20.93 | 0.05 | 0.02 |
| 1′′ | 25 | 1.32 | 33.40 | 0.88 | 22.23 | 0.11 | 2.77 | 1.10 | 27.86 | 0.11 | 0.05 | 0.13 | 3.38 | 1.05 | 26.64 | 0.14 | 0.06 |
| 1-1/4 " | 32 | 1.66 | 42.16 | 1.00 | 25.40 | 0.11 | 2.77 | 1.44 | 36.63 | 0.14 | 0.06 | 0.14 | 3.56 | 1.38 | 35.05 | 0.22 | 0.10 |
| 1-1/2 " | 40 | 1.90 | 48.26 | 1.13 | 28.58 | 0.11 | 2.77 | 1.68 | 42.72 | 0.22 | 0.10 | 0.15 | 3.68 | 1.61 | 40.89 | 0.28 | 0.13 |
| 2′′ | 50 | 2.38 | 60.33 | 1.38 | 34.93 | 0.11 | 2.77 | 2.16 | 54.79 | 0.32 | 0.15 | 0.15 | 3.91 | 2.07 | 52.50 | 0.50 | 0.23 |
| 2-1/2 " | 65 | 2.88 | 73.03 | 1.75 | 44.45 | 0.12 | 3.05 | 2.64 | 66.93 | 0.61 | 0.28 | 0.20 | 5.16 | 2.47 | 62.71 | 0.97 | 0.44 |
| 3′′ | 80 | 3.50 | 88.90 | 2.00 | 50.80 | 0.12 | 3.05 | 3.26 | 82.80 | 0.79 | 0.36 | 0.22 | 5.49 | 3.07 | 77.93 | 1.36 | 0.62 |
| 3-1/2 " | 90 | 4.00 | 101.60 | 2.25 | 57.15 | 0.12 | 3.05 | 3.76 | 95.50 | 0.95 | 0.43 | 0.23 | 5.74 | 3.55 | 90.12 | 1.79 | 0.81 |
| 4′′ | 100 | 4.50 | 114.30 | 2.50 | 63.50 | 0.12 | 3.05 | 4.26 | 108.20 | 1.36 | 0.62 | 0.24 | 6.02 | 4.03 | 102.26 | 2.63 | 1.19 |
| 5′′ | 125 | 5.56 | 141.30 | 3.13 | 79.38 | 0.13 | 3.40 | 5.30 | 134.49 | 2.29 | 1.04 | 0.26 | 6.55 | 5.05 | 128.19 | 4.33 | 1.96 |
| 6′′ | 150 | 6.63 | 168.28 | 3.75 | 95.25 | 0.13 | 3.40 | 6.36 | 161.47 | 3.43 | 1.56 | 0.28 | 7.11 | 6.07 | 154.05 | 6.86 | 3.11 |
| 8 " | 200 | 8.63 | 219.08 | 5.00 | 127.00 | 0.15 | 3.76 | 8.33 | 211.56 | 6.75 | 3.06 | 0.32 | 8.18 | 7.98 | 202.72 | 13.50 | 6.12 |
| 10′′ | 250 | 10.75 | 273.05 | 6.25 | 158.75 | 0.17 | 4.19 | 10.42 | 264.67 | 12.50 | 5.67 | 0.37 | 9.27 | 10.02 | 254.51 | 24.50 | 11.11 |
| 12′′ | 300 | 12.75 | 323.85 | 7.50 | 190.50 | 0.18 | 4.57 | 12.39 | 314.71 | 17.00 | 7.71 | 0.38 | 9.53 | 12.00 | 304.80 | 37.50 | 17.01 |
| 14′′ | 350 | 14.00 | 355.60 | 8.75 | 222.25 | 0.19 | 4.78 | 13.62 | 346.05 | 23.00 | 10.43 | 0.38 | 9.53 | 13.25 | 336.55 | 44.50 | 20.18 |
| 16′′ | 400 | 16.00 | 406.40 | 10.00 | 254.00 | 0.19 | 4.78 | 15.62 | 396.85 | 30.00 | 13.61 | 0.38 | 9.53 | 15.25 | 387.35 | 58.00 | 26.30 |
| 18′′ | 450 | 18.00 | 457.20 | 11.25 | 285.75 | 0.19 | 4.78 | 17.62 | 447.65 | 38.00 | 17.23 | 0.38 | 9.53 | 17.25 | 438.15 | 75.00 | 34.01 |
| 20′′ | 500 | 20.00 | 508.00 | 12.50 | 317.50 | 0.22 | 5.54 | 19.56 | 496.93 | 63.00 | 28.57 | 0.38 | 9.53 | 19.25 | 488.95 | 94.00 | 42.63 |
| 24′′ | 600 | 24.00 | 609.60 | 15.00 | 381.00 | 0.25 | 6.35 | 23.50 | 596.90 | 89.00 | 40.36 | 0.38 | 9.53 | 23.25 | 590.55 | 133.00 | 60.32 |
| جدول 10S ضوء N.P.S. | الجدول 40S القياسية NPS | ||||||||||||||||
| الحجم الاسمي للأنابيب | قطر خارجية | من الوسط إلى الوجه | القطر الداخلي | سمك الجدار | تقريبًا، الوزن في رطل/كيلوغرام. | القطر الداخلي | سمك الجدار | تقريبًا، واط في رطل/كيلوغرام | |||||||||
| في | ملم | في | ملم | في | ملم | في | ملم | في | ملم | إيه بي | كيلوغرام | في | ملم | في | ملم | إيه بي | كيلوغرام |
| نصف بوصة | 15 | 0.84 | 21.34 | 1.50 | 38.10 | 0.67 | 17.12 | 0.08 | 2.11 | 0.08 | 0.04 | 0.62 | 15.80 | 0.11 | 2.77 | 0.10 | 0.05 |
| 3/4 " | 20 | 1.05 | 26.67 | 1.13 | 28.58 | 0.88 | 22.45 | 0.08 | 2.11 | 0.09 | 0.04 | 0.82 | 20.93 | 0.11 | 2.87 | 0.11 | 0.05 |
| 1′′ | 25 | 1.32 | 33.40 | 1.50 | 38.10 | 1.10 | 27.86 | 0.11 | 2.77 | 0.17 | 0.08 | 1.05 | 26.64 | 0.13 | 3.38 | 0.20 | 0.09 |
| 1-1/4 " | 32 | 1.66 | 42.16 | 1.88 | 47.63 | 1.44 | 36.63 | 0.11 | 2.77 | 0.29 | 0.13 | 1.38 | 35.05 | 0.14 | 3.56 | 0.32 | 0.15 |
| 1-1/2 " | 40 | 1.90 | 48.26 | 2.25 | 57.15 | 1.68 | 42.72 | 0.11 | 2.77 | 0.39 | 0.18 | 1.61 | 40.89 | 0.15 | 3.68 | 0.50 | 0.23 |
| 2′′ | 50 | 2.38 | 60.33 | 3.00 | 76.20 | 2.16 | 54.79 | 0.11 | 2.77 | 0.65 | 0.29 | 2.07 | 52.50 | 0.15 | 3.91 | 0.89 | 0.40 |
| 2-1/2 " | 65 | 2.88 | 73.03 | 3.75 | 95.25 | 2.64 | 66.93 | 0.12 | 3.05 | 1.08 | 0.49 | 2.47 | 62.71 | 0.20 | 5.16 | 1.72 | 0.78 |
| 3′′ | 80 | 3.50 | 88.90 | 4.50 | 114.30 | 3.26 | 82.80 | 0.12 | 3.05 | 1.54 | 0.70 | 3.07 | 77.93 | 0.22 | 5.49 | 2.75 | 1.25 |
| 3-1/2 " | 90 | 4.00 | 101.60 | 5.25 | 133.35 | 3.76 | 95.50 | 0.12 | 3.05 | 2.14 | 0.97 | 3.55 | 90.12 | 0.23 | 5.74 | 3.57 | 1.62 |
| 4′′ | 100 | 4.50 | 114.30 | 6.00 | 152.40 | 4.26 | 108.20 | 0.12 | 3.05 | 2.72 | 1.23 | 4.03 | 102.26 | 0.24 | 6.02 | 5.26 | 2.39 |
| 5′′ | 125 | 5.56 | 141.30 | 7.50 | 190.50 | 5.30 | 134.49 | 0.13 | 3.40 | 4.58 | 2.08 | 5.05 | 128.19 | 0.26 | 6.55 | 8.65 | 3.92 |
| 6′′ | 150 | 6.63 | 168.28 | 9.00 | 228.60 | 6.36 | 161.47 | 0.13 | 3.40 | 6.86 | 3.11 | 6.07 | 154.05 | 0.28 | 7.11 | 13.75 | 6.24 |
| 8 " | 200 | 8.63 | 219.08 | 12.00 | 304.80 | 8.33 | 211.56 | 0.15 | 3.76 | 13.50 | 6.12 | 7.98 | 202.72 | 0.32 | 8.18 | 27.00 | 12.24 |
| 10′′ | 250 | 10.75 | 273.05 | 15.00 | 381.00 | 10.42 | 264.67 | 0.17 | 4.19 | 25.00 | 11.34 | 10.02 | 254.51 | 0.37 | 9.27 | 48.50 | 22.00 |
| 12′′ | 300 | 12.75 | 323.85 | 18.00 | 457.20 | 12.39 | 314.71 | 0.18 | 4.57 | 34.00 | 15.42 | 12.00 | 304.80 | 0.38 | 9.53 | 75.00 | 34.01 |
| 14′′ | 350 | 14.00 | 355.60 | 21.00 | 533.40 | 13.62 | 346.05 | 0.19 | 4.78 | 46.00 | 20.86 | 13.25 | 336.55 | 0.38 | 9.53 | 89.00 | 40.36 |
| 16′′ | 400 | 16.00 | 406.40 | 24.00 | 609.60 | 15.62 | 396.85 | 0.19 | 4.78 | 60.00 | 27.21 | 15.25 | 387.35 | 0.38 | 9.53 | 116.00 | 52.61 |
| 18′′ | 450 | 18.00 | 457.20 | 27.00 | 685.80 | 17.62 | 447.65 | 0.19 | 4.78 | 75.00 | 34.01 | 17.25 | 438.15 | 0.38 | 9.53 | 154.00 | 69.84 |
| 20′′ | 500 | 20.00 | 508.00 | 30.00 | 762.00 | 19.56 | 496.93 | 0.22 | 5.54 | 126.00 | 57.14 | 19.25 | 488.95 | 0.38 | 9.53 | 189.00 | 85.71 |
| 24′′ | 600 | 24.00 | 609.60 | 36.00 | 914.40 | 23.50 | 596.90 | 0.25 | 6.35 | 177.00 | 80.27 | 23.25 | 590.55 | 0.38 | 9.53 | 265.00 | 120.18 |
