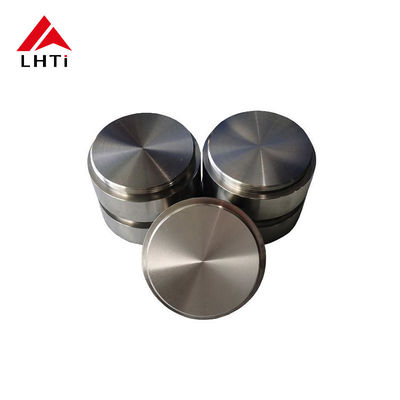

الأهداف التيتانيوم تقطير الهدف تيتانيوم الدرجة 1 الدرجة 2 سبيكة التيتانيوم للاستخدامات الطبية

الأهداف التيتانيوم الهدف التدفق التيتانيوم الدرجة 1 الدرجة 2 سبيكة التيتانيوم للاستخدامات الطبية

يتم استخدام أهداف تيتانيوم التنقيط ، بما في ذلك الدرجة 1 ، الدرجة 2 ، و سبيكة التيتانيوم ، بشكل شائع في عمليات ترسب الأفلام الرقيقة مثل طلاء التنقيط.والتناسق البيولوجي للتيتانيوم يجعله مثالي لمجموعة متنوعة من التطبيقات الصناعية والطبيةوفيما يلي نظرة مفصلة على هذه المواد واستخداماتها النموذجية في التبرج والتطبيقات الطبية:

أهداف التيتانيوم

الهدف من البث هو مادة تستخدم في عمليات ترسب البخار الفيزيائي (PVD) لإيداع أفلام رقيقة على الركائز. في البث ، تضرب الأيونات الطاقة المادة المستهدفة (مثل التيتانيوم) ،مما يتسبب في طرد الذرات أو الجزيئات وتحميلها على الركيزة.

• تُستخدم أهداف التيتانيوم المزروعة عادةً لإيداع أفلام التيتانيوم الرقيقة في الأجهزة الإلكترونية والبصرية والأجهزة الطبية.
• إن استقرار التيتانيوم الكيميائي العالي، والتوافق البيولوجي، ونسبة القوة إلى الوزن تجعله ذو قيمة خاصة للتطبيقات الطبية والفضاءية.

تصنيفات التيتانيوم للتطبيقات الطبية

الصف الأول: التيتانيوم النقي التجاري (CP Ti)

• تكوين: 99.5٪ من التيتانيوم (مع كميات صغيرة من الحديد والأكسجين).

• الخصائص الميكانيكية:

  • قوة الشد: ~ 240 MPa (35 ksi)
  • قوة الوصول: ~ 170 MPa (25 ksi)
  • الطول: 24٪ على الأقل

• الخصائص:

  • الدرجة 1 هي الأكثر ناعمة والأكثر مرونة بين جميع درجات التيتانيوم ، حيث توفر قابلية تشكيل ممتازة ومقاومة للتآكل.
  • إنه النوع الأكثر نقاءً من التيتانيوم، ويقدم تطابق بيولوجي متفوق للتطبيقات الطبية.
  • الدرجة 1 لديها قابلية لحام ممتازة وغالبا ما تستخدم في الزرع الطبي والأجهزة التي تحتاج إلى مقاومة بيئة الجسم القاسية دون التسبب في ردود فعل سلبية.

• تطبيقات طبية:

  • زرع الأسنان والزرع العظمي
  • أدوات جراحية وأطقم اصطناعية
  • أشرطة جهاز تنظيم ضربات القلب، لوحات العظام، والمسامير.

• تطبيقات التنقيط:

  • طبقات الألواح الرقيقة في صناعات الإلكترونيات وشرائح الموصلات.
  • الطلاء المقاوم للتآكل للأجهزة الطبية والزرع
  • طلاءات للمحفزات والأسطح المقاومة للاستعمال في مختلف التطبيقات الصناعية.

الدرجة 2: التجارة النقي التيتانيوم (CP Ti)

• تكوين: 99% من التيتانيوم (مع كميات صغيرة من الحديد والأكسجين).

• الخصائص الميكانيكية:

  • قوة السحب: ~ 400 MPa (58 ksi)
  • قوة الوصول: ~ 275 MPa (40 ksi)
  • الطول: 20% على الأقل

• الخصائص:

  • الدرجة 2 لديها قوة أعلى من الدرجة 1 مع الحفاظ على مقاومة جيدة للتآكل والقدرة على التشكيل.
  • كما أنه متوافق بيولوجيًا للغاية ، مما يجعله مناسبًا للأجهزة الطبية التي تتلامس مباشرة مع جسم الإنسان.

• تطبيقات طبية:

  • الزرع: تستخدم في الزرع العظمي والأجهزة العمودية وزرع الأسنان.
  • الأدوات الجراحية والأجهزة الاصطناعية
  • مكونات في الأجهزة الطبية مثل أجهزة تنظيم ضربات القلب والمفاصل الاصطناعية ومسامير العظام.

• تطبيقات التنقيط:

  • أشرطة رقيقة للطلاء البصري والخلايا الشمسية وأجهزة أشباه الموصلات.
  • طلاء الأجهزة الطبية مثل الأدوات الجراحية والزرع لتحسين مقاومة الارتداء ومقاومة التآكل والخصائص الجمالية.

سبائك التيتانيوم (مثل Ti-6Al-4V)

• التركيب: عادةً ما يكون 90٪ من التيتانيوم ، و 6٪ من الألومنيوم ، و 4٪ من الفاناديوم (Ti-6Al-4V هو الأكثر شيوعًا).

• الخصائص الميكانيكية:

  • قوة الشد: ~ 900 MPa (130 ksi)
  • قوة الوصول: ~ 800 MPa (116 ksi)
  • الطول: 10~15%

• الخصائص:

  • سبائك التيتانيوم مثل Ti-6Al-4V تجمع بين مقاومة التآكل المتأصلة للتيتانيوم مع قوة عالية وخصائص خفيفة الوزن.
  • هذه السبائك أقوى وأصعب من الصفات التيتانيوم النقي، مما يجعلها مثالية للتطبيقات الطبية الهيكلية والحاملة.
  • يتم استخدامها على نطاق واسع في التطبيقات الطبية عالية الإجهاد حيث تتطلب القوة ومقاومة التعب والتوافق البيولوجي.

• تطبيقات طبية:

  • زراعة العظام: مثل استبدال الورك، زراعة الركبة، والصفائح العظمية.
  • زرع الأسنان وأجهزة الاندماج الشوكي
  • مكونات طيران فضاء للأجهزة الطبية التي تتطلب قوة عالية ووزن منخفض.

• تطبيقات التنقيط:

  • تستخدم في ترسب الأفلام الرقيقة في الإلكترونيات، والطلاء للمكونات الجوية والفضاء، والحفزات.
  • يمكن استخدامه لإيداع أفلام سبائك التيتانيوم للأجهزة الطبية ، مثل الزرع الجراحي والكاثودات في التطبيقات الكهروكيميائية.

التيتانيوم في الاستخدامات الطبية

التيتانيوم، وخاصة الدرجة 1 والدرجة 2، يحظى بتقدير كبير في المجالات الطبية والبيولوجية الطبية لخصائص التوافق البيولوجي والقوة والخفيفة الوزن.يستخدم عادة في الأجهزة الطبية لأنه ليس ضار بالجسم وليس من المرجح أن يسبب ردود فعل تحسسي.

الاستخدامات الطبية الرئيسية للتيتانيوم

1. زراعة العظام: يستخدم التيتانيوم عادة في مسامير العظام والصفائح واستبدال المفاصل وزراعات العمود الفقري لأنه يحاكي خصائص العظام.
2. زراعة الأسنان: تتسم التيتانيوم بتوافقها البيولوجي وقوتها، مما يجعلها خيارًا مثاليًا لزراعة الأسنان التي تتطلب مقاومة عالية للتآكل.
3. الأدوات الطبية: نظرًا لمقاومتها للتآكل ، غالبًا ما يتم صنع الأدوات الجراحية والإبر والمكافات والأدوات الطبية الأخرى من التيتانيوم أو سبائك التيتانيوم.
4. الأطراف الاصطناعية: يستخدم التيتانيوم في إنتاج الأطراف الاصطناعية والزرع بسبب مزيجه من خفيفة الوزن والقوة.
5. أجهزة القلب والأوعية الدموية: يستخدم التيتانيوم في إنتاج أجهزة تنظيم ضربات القلب والستنت والصمامات بسبب طبيعته غير التفاعلية في جسم الإنسان.
6. الطلاء المقاوم للارتداء: يمكن استخدام أهداف التيتانيوم لترشيح الطلاء الرقيق على الأجهزة الطبية لتعزيز مقاومة الارتداء والحد من الاحتكاك وتحسين التوافق البيولوجي.

مزايا استخدام التيتانيوم في التطبيقات الطبية

• مقاومة التآكل: يتكون التيتانيوم من طبقة أكسيد سلبية تحميه من التآكل في سوائل الجسم، مما يجعله مثاليًا لزرع الأعضاء والأجهزة الطبية.
• التوافق البيولوجي: غير سام ولا يسبب ردود فعل سلبية عند الاتصال بالأنسجة الحية.
• القوة والخفة: التيتانيوم قوي وخفيف الوزن، مما يجعله مثاليًا لزرع الهياكل التي تحتاج إلى تحمل الوزن دون إضافة كتلة غير ضرورية.
• متانة: يمكن أن تستمر زراعة التيتانيوم لعقود في جسم الإنسان دون تدهور، وهو أمر حاسم للزراعة التي يجب أن تعمل لفترات طويلة.
• غير حساسية: التيتانيوم عادة ما يكون منخفض الحساسية ، مما يجعله مناسبًا للمرضى الذين يعانون من حساسية المعادن.

الاستنتاج:

• غالبًا ما يستخدم التيتانيوم من الدرجة 1 والدرجة 2 في الزرع الطبي والأدوات الجراحية بسبب توافقها البيولوجي ومقاومته للتآكل.
• يتم استخدام سبائك التيتانيوم مثل Ti-6Al-4V لتطبيقات أكثر هيكلية حيث يتطلب الأمر قوة أعلى ومقاومة أكبر للإرهاق.
• يتم استخدام أهداف التيتانيوم في ترسب الأفلام الرقيقة لمجموعة من التطبيقات بما في ذلك الأجهزة الطبية والإلكترونيات والطلاء البصري.خصائص التوافق البيولوجي ومقاومة التآكل من التيتانيوم تجعلها مثالية لتحسين أداء واستدامة الزرع الطبي والأجهزة الطبية الحيوية.

الميزات الرئيسية والفوائد:

1. التوافق الحيوي:

   • التيتانيوم هو واحد من المعادن الأكثر تطابقًا حيويًا ، مما يعني أنه مقاوم للغاية للتآكل ولا يسبب ردود فعل ضارة في جسم الإنسان.هذا يجعلها المادة المفضلة لزرع الأعضاء والأجهزة الطبية التي تحتاج إلى الاتصال المباشر مع الأنسجة أو العظام.

2. القوة والمتانة:

   • التيتانيوم معروف بنسبة قوته إلى وزنه الممتازة، مما يعني أن الأجهزة الطبية المصنوعة من التيتانيوم خفيفة الوزن وقوية.هذا يجعل أقراص التيتانيوم مناسبة لتطبيقات تحمل الحمل مثل استبدال المفاصل، غرسات العمود الفقري، و غرسات الأسنان.

3. مقاومة التآكل:

   • التيتانيوم مقاوم للغاية للتآكل، وخاصة في البيئات البيولوجية. وهذا أمر حاسم للزرع أو الأجهزة التي تتعرض لسوائل الجسم لفترات طويلة.

4. لا تتفاعل مع سوائل الجسم:

   • نظرا لطبيعته غير التفاعلية، فإن التيتانيوم آمن للاستخدام في التطبيقات الطبية التي تنطوي على التعرض لفترة طويلة للدم والملحات وسوائل الجسم الأخرى.

5. تخصيص القطر والسمك:

   • مع قطرات تتراوح من 150 ملم إلى 1300 ملم ، يمكن تخصيص هذه الأقراص التيتانيوم لتلبية الاحتياجات المحددة للتطبيقات الطبية. يمكن أيضًا ضبط السماكة والشكل ،اعتمادا على متطلبات الطلب.

تطبيقات أقراص التيتانيوم المستديرة الطبية:

1. الزرع الطبي:

   • زرع العظام: يمكن استخدام أقراص التيتانيوم كجزء من استبدال المفاصل ، مثل الورك أو الركبة أو العمود الفقري. قد تكون الأقراص بمثابة المادة الأساسية لرأس الفخذ والصفائح الشوكية ،أو المسافرين بين الفقرات.
   • زراعة الأسنان: يستخدم التيتانيوم على نطاق واسع في زراعة الأسنان، ويمكن استخدام هذه الأقراص لإنشاء تاج الأسنان، والأساسيات، وغيرها من أجزاء أطقم الأسنان.

2. أدوات الجراحة:

   • يمكن تصنيع أقراص التيتانيوم إلى أدوات جراحية مختلفة، مثل شفرات القطع والمقصات والقرص والحفر.صلابة التيتانيوم ومقاومته للاستعمال تجعله مثاليًا للأدوات التي تحتاج إلى الحفاظ على حدته ووظائفه.

3. الأجهزة الصناعية:

   • يمكن أن تكون أقراص التيتانيوم بمثابة المواد الأساسية للأطراف الاصطناعية والمفاصل الاصطناعية. خصائصها الخفيفة والقوية تجعلها مثالية لإنتاج مكونات مثل الركبتين الاصطناعية ،المرفقأو مفاصل الورك

4. لوحات ومسامير جراحية:

   • تستخدم أقراص التيتانيوم في بعض الأحيان في إنشاء لوحات جراحية ومسامير وقضبان لتثبيت العظام أثناء جراحة العظام.هذه المكونات عادة ما تكون مخصصة في الحجم والشكل لتناسب الاحتياجات المحددة للمريض.

5. استبدال العظام وتجديدها:

   • في عمليات الجراحة التجديدية، يمكن استخدام أقراص التيتانيوم كأسطوانات لتجديد العظام. يمكن للمادة التيتانيوم تعزيز التكامل العظمي،مما يسمح لنسج العظام بالنمو والربط بالزرع مع مرور الوقت.

6. التطبيقات القلبية الوعائية:

   • يمكن استخدام أقراص التيتانيوم في إنشاء مكونات لزرع القلب والأوعية الدموية ، مثل صمامات القلب أو الصمامات الوعائية.تتأكد ملاءمتهم البيولوجية من عملهم بأمان داخل الجهاز الدوري.

7. الطلاء الطبي:

   • ويمكن استخدام أقراص التيتانيوم كهدف في عمليات التنقيط لإيداع طلاءات متوافقة بيولوجيا على الأجهزة الطبية الأخرى أو الزرع.قد تتضمن الطلاءات طبقات من أكسيد التيتانيوم (TiO2) أو مواد أخرى تحسن خصائص سطح الزرع.

تصنيفات التيتانيوم:

يتم تصنيف التيتانيوم إلى عدة درجات بناءً على تكوينه والخصائص الميكانيكية والنقاء.يتم تعيين سبائك وتصنيفات التيتانيوم الأكثر استخدامًا من خلال معايير ASTM (الجمعية الأمريكية للاختبار والمواد) و ISO (المنظمة الدولية للمعايير)، مع رقم الدرجة يشير بشكل عام إلى مستوى النقاء أو عناصر السبائك. إليك لمحة عامة عن الدرجات الرئيسية من التيتانيوم واستخداماتها النموذجية:

1الدرجة 1: التجارة النقي التيتانيوم (CP Ti)

• تكوين: 99.5٪ من التيتانيوم (مع كميات صغيرة من الحديد والأكسجين وغيرها من الشوائب).
• الخصائص الميكانيكية:
  • قوة الشد: ~ 240 MPa (35 ksi)
  • قوة الوصول: ~ 170 MPa (25 ksi)
  • الطول: 24٪ على الأقل
• الخصائص:
  • الدرجة 1 هي الأكثر ناعمة والأكثر مرونة من جميع درجات التيتانيوم ، وتوفر مقاومة تآكل ممتازة وقابلية للتشكيل.
  • لديها أفضل قابلية لحام وسهلة للآلات ، مما يجعلها مثالية للتطبيقات التي تتطلب أشكال معقدة.
• التطبيقات:
  • المعالجة الكيميائية (مثل الخزانات والأنابيب ومبادلات الحرارة).
  • البيئات البحرية (مثل معدات تحلية المياه).
  • الزرع الطبي (مثل زرع الأسنان والأجهزة الاصطناعية والأدوات الجراحية).
  • مكونات الطيران والفضاء حيث القوة ليست عاملا حاسما.

2الدرجة 2: التجارة النقي التيتانيوم

• تكوين: 99٪ من التيتانيوم (مع كميات صغيرة من الحديد والأكسجين وغيرها من الشوائب).
• الخصائص الميكانيكية:
  • قوة الشد: ~ 400 MPa (58 ksi)
  • قوة العائد: ~ 275 MPa (40 ksi)
  • الطول: 20% على الأقل
• الخصائص:
  • قوة أعلى من الدرجة 1 ، مع قابلية تشكيل جيدة ومقاومة تآكل ممتازة.
  • الدرجة 2 هي أكثر درجات التيتانيوم النقي استخدامًا تجاريًا بسبب توازن قوتها ومرونتها ومقاومتها للتآكل.
• التطبيقات:
  • أجزاء الطائرات الفضائية (مثل أجسام الطائرات والأجنحة والمصادر).
  • معدات بحرية ومعالجة كيميائية
  • الزرع الطبي (مثل الزرع العظمي، لوحات العظام).

3الدرجة الثالثة: التجارة النقي التيتانيوم

• تكوين: 98.5٪ من التيتانيوم (مع كميات صغيرة من الحديد والأكسجين وغيرها من الشوائب).
• الخصائص الميكانيكية:
  • قوة الشد: ~ 450 MPa (65 ksi)
  • قوة الوصول: ~ 350 MPa (51 ksi)
  • الطول: 18٪ على الأقل
• الخصائص:
  • يقدم قوة أعلى من الدرجات 1 و 2 مع الحفاظ على مقاومة جيدة للتآكل.
  • يصعب تشكيله من الدرجات 1 و 2 بسبب زيادة القوة.
• التطبيقات:
  • هياكل الطائرات ومكوناتها التي تحتاج إلى قوة إضافية ولكن يجب تقليل الوزن إلى الحد الأدنى.
  • البيئات البحرية والمعالجة الكيميائية (مثل مبادلات الحرارة وأوعية التفاعل).

4الدرجة الرابعة: التيتانيوم النقي التجاري

• تكوين: 99٪ من التيتانيوم (مع كميات صغيرة من الحديد والأكسجين وغيرها من الشوائب).
• الخصائص الميكانيكية:
  • قوة الشد: ~ 550 MPa (80 ksi)
  • قوة الجهد: ~ 480 MPa (70 ksi)
  • الطول: 15% على الأقل
• الخصائص:
  • الدرجة الرابعة هي الأقوى من الدرجات النقية تجارياً.
  • لديها مقاومة تآكل ممتازة ولكنها أصعب لحام وتشكيل مقارنة بالصفوف 1 ٪ 3.
• التطبيقات:
  • الفضاء الجوي: يستخدم في المكونات الهيكلية حيث هناك حاجة إلى قوة ومقاومة للتآكل.
  • المعالجة الكيميائية والتطبيقات البحرية (وخاصة عندما تكون هناك حاجة إلى قوة عالية).

5الدرجة 5: Ti-6Al-4V (سبائك التيتانيوم)

• تكوين: 90٪ التيتانيوم، 6٪ الألومنيوم، 4٪ الفاناديوم.
• الخصائص الميكانيكية:
  • قوة الشد: ~ 900 MPa (130 ksi)
  • قوة الجهد: ~ 800 MPa (116 ksi)
  • الطول: 10~15%
• الخصائص:
  • سبيكة ألفا بيتا، تقدم قوة عالية، خفيفة الوزن، ومقاومة التآكل ممتازة.
  • هذه الدرجة لديها قابلية جيدة للصيانة والتشكيل ولكنها لا تزال أصعب في التصنيع مقارنة بالدرجات النقية التجارية.
• التطبيقات:
  • الفضاء الجوي: لمحركات الطائرات، وهياكل الطائرات، ومركبات الهبوط، وأجزاء هيكلية الطائرات.
  • الزرع الطبي: يستخدم في استبدال الورك، والصفائح العظمية، وزرع الأسنان.
  • البيئات البحرية: خاصة في المكونات عالية الإجهاد.
  • المعدات الرياضية: دراجات عالية الأداء، عصي الغولف، الخ

6الدرجة 7: Ti-0.2Pd (سبائك التيتانيوم)

• تكوين: 0.2% بالاديوم، توازن التيتانيوم.
• الخصائص الميكانيكية:
  • مماثلة للدرجة 2 من حيث القوة ولكن مع مقاومة تآكل محسنة ، لا سيما للكلور ومياه البحر.
• الخصائص:
  • إضافة البالاديوم يعطي هذا السبائك مقاومة متزايدة لبيئات الكلوريد معينة.
• التطبيقات:
  • المعالجة الكيميائية: تستخدم في بيئات عالية التآكل، مثل إنتاج الكلور والمفاعلات الكيميائية.

7الدرجة 9: Ti-3Al-2.5V (سبائك التيتانيوم)

• تكوين: 3٪ الألومنيوم، 2.5٪ الفاناديوم، توازن التيتانيوم.
• الخصائص الميكانيكية:
  • قوة الشد: ~ 600 MPa (87 ksi)
  • قوة الوصول: ~ 550 MPa (80 ksi)
  • الطول: 15% على الأقل
• الخصائص:
  • سبيكة ألفا بيتا مع توازن جيد من القوة، قابلية التشكيل، ومقاومة التآكل.
• التطبيقات:
  • الطيران: مكونات هيكلية الطائرات.
  • الزرع الطبي: لوحات العظام وزرع الأسنان.
  • معدات الرياضة و قطع غيار السيارات

8الدرجة 12: Ti-0.3Mo-0.8Ni (سبائك التيتانيوم)

• تكوين: 0.3٪ الموليبدينوم، 0.8٪ النيكل، توازن التيتانيوم.
• الخصائص الميكانيكية:
  • قوة السحب: ~ 620 MPa (90 ksi)
  • قوة الوصول: ~ 550 MPa (80 ksi)
  • الطول: 15% على الأقل
• الخصائص:
  • المقاومة الممتازة للتآكل في كل من حمض الكبريتيك والكلوريد البيئات.
  • أقوى وأكثر قابلية للتشكيل من الصفات التيتانيوم النقي.
• التطبيقات:
  • الصناعات البحرية والكيميائية، بما في ذلك الخزانات ومبادلات الحرارة.
  • تطبيقات الطيران والفضاء

9الدرجة 23: Ti-6Al-4V ELI (منخفضة جداً)

• تكوين: 90٪ التيتانيوم، 6٪ الألومنيوم، 4٪ الفاناديوم (مماثل للدرجة 5، ولكن مع مستويات أقل من العناصر المتداخلة).
• الخصائص الميكانيكية:
  • قوة الشد: ~ 880 MPa (128 ksi)
  • قوة الوصول: ~ 780 MPa (113 ksi)
  • الطول: 10~15%
• الخصائص:
  • محتوى متوسط منخفض لتحسين الدقة وقوة الكسر ، مما يجعلها مثالية للتطبيقات الطبية حيث مقاومة التعب والموثوقية طويلة الأجل أمر بالغ الأهمية.
• التطبيقات:
  • الزرع الطبي (على سبيل المثال، الزرع العضلي والسناني).
  • التطبيقات الجوية والفضاء عالية الأداء

الاستنتاج:

الهدف من سبط التيتانيوم ، بما في ذلك سبائك TiAl ، هي مواد متعددة الاستخدامات تستخدم على نطاق واسع لتطبيقات الطلاء في الصناعات التي تتراوح من الفضاء إلى الإلكترونيات والطب الحيوي.هذه المواد توفر خصائص استثنائية مثل القوة، مقاومة للتآكل، التوافق البيولوجي، ومقاومة الارتداء، مما يجعلها مثالية للتطبيقات المطالبة التي تتطلب أفلام رقيقة طويلة الأمد عالية الأداء.عند اختيار هدف تيتانيوم، يجب مراعاة عوامل مثل تكوين السبائك والنقاء والهندسة المستهدفة لتحقيق نتائج مثالية في عملية التنقيط.
