| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | Titanium Eqiupment |
| الـ MOQ: | 100 pieces |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| قدرة الإمداد: | 5000 Pieces Per Month |

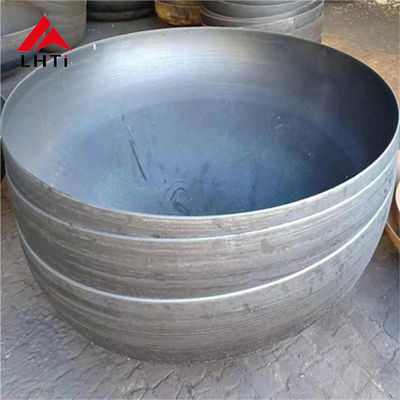

Gr2 Gr5 الصحن التيتانيوم رأس نصف كروي الصحن التيتانيوم رأس نصف كروي الصحن التيتانيوم
الرؤوس نصف الكرة على شكل صحن التيتانيوم (Gr2 & Gr5) هي مكونات حاسمة في تطبيقات صناعية مختلفة ، وخاصة في مجالات المعالجة الكيميائية ، الصناعات البتروكيماوية ،أوعية الضغطهذه الرؤوس مصنوعة من سبائك التيتانيوم ، عادة من الدرجة 2 (Gr2) والدرجة 5 (Gr5) ، والتي تشتهر بخصائصها الميكانيكية الممتازة ، مقاومة للتآكل ،ونسب القوة إلى الوزن العالية.
التيتانيوم الصف 2 هو سبيكة التيتانيوم النقية تجارياً ، وتقدم مقاومة التآكل الممتازة وقوة عالية ، مما يجعلها مناسبة للتطبيقات الصناعية العامة.إنها واحدة من أكثر الدرجات شيوعًا المستخدمة لرؤوس نصف الكرة على شكل صحن التيتانيوم بسبب قدرتها الممتازة على اللحام ومقاومتها للتآكل في مجموعة واسعة من البيئات، بما في ذلك الأحماض والقلوية والظروف البحرية.
السمات الرئيسية:
التطبيقات:
الدرجة 5 من التيتانيوم ، المعروفة أيضًا باسم Ti-6Al-4V ، هي سبيكة التيتانيوم الأكثر استخدامًا للتطبيقات التي تتطلب قوة عالية وأداء ممتاز تحت الضغط. وهي تتكون من 90٪ من التيتانيوم ،6٪ من الألومنيوم، و 4٪ فاناديوم ، مما يمنحه قوة متفوقة ، مقاومة درجات الحرارة العالية ، ومقاومة التعب مقارنة مع الدرجة 2.
السمات الرئيسية:
التطبيقات:
مقاومة التآكل: كل من سبائك التيتانيوم Gr2 و Gr5 مقاومة للغاية للتآكل من المواد الكيميائية العدوانية والأحماض ومياه البحر ، مما يجعلها مثالية لظروف البيئة القاسية.
نسبة القوة إلى الوزن: التيتانيوم يقدم نسبة قوة عالية إلى الوزن، مما يعني أنه على الرغم من أن المادة خفيفة الوزن، فإنه يمكن أن تتحمل ضغوط داخلية عالية،وهو مهم لتطبيقات مثل أحواض الضغط وخزانات التخزين.
طول العمر والمتانة: القدرة على تحمل التعرّض لظروف شديدة لفترة طويلة، بما في ذلك درجات الحرارة والضغوط العالية، تترجم إلى حياة خدمة أطول للمعدات،خفض تكاليف الصيانة والوقت المتوقف.
التوافق البيولوجي: تيتانيوم Gr2 معروف بتوافقه البيولوجي ، مما يجعله مناسبًا للتطبيقات الطبية ، على الرغم من أنه يمكن أيضًا استخدام Gr5 حيث يتطلب قوة أعلى.
التنوع: تتيح تنوع سبائك التيتانيوم استخدامها في مجموعة واسعة من الصناعات ، من المعالجة الكيميائية والبتروكيماويات إلى التطبيقات الفضائية والبحرية.
تتضمن عملية تصنيع رؤوس نصف الكرة الشكل صحن التيتانيوم عدة خطوات ، بما في ذلك:
اختيار المواد: يتم اختيار أوراق التيتانيوم من الدرجة 2 أو الدرجة 5 بناءً على المتطلبات الخاصة للتطبيق.
التشكيل: يتم تسخين ورقة التيتانيوم إلى درجة حرارة مناسبة للتشكيل ، ثم يتم ضغطها ميكانيكياً أو سحبها إلى شكل نصف كروي. ويمكن القيام بذلك باستخدام الرسم العميق ،تشكيل الساخنأو تقنيات الضغط.
لحام: إذا كان من الضروري لحام رأس الصحن إلى أجزاء أخرى ، مثل جسم أسطواني ، يتم استخدام تقنيات لحام دقة مثل لحام TIG (حام الغاز الجامد من تونغستن) لجمع أجزاء التيتانيوم.يجب توخي الحذر لتجنب التلوث والحفاظ على سلامة المادة.
ما بعد المعالجة: بعد تشكيل الرأس وحامله ، قد يخضع لعمليات إضافية مثل التخلط لإزالة الأكسيدات ، والبرقة لتحسين النهاية السطحية ،أو التخفيف لتعزيز مقاومة التآكل.
الاختبار والتفتيش: تخضع الرؤوس النهائية لفحوصات صارمة لمراقبة الجودة ، بما في ذلك الاختبار غير المدمر (NDT) مثل الأشعة السينية أو الاختبار بالموجات فوق الصوتية أو اختبار الضغط ،لضمان استيفائها لمعايير القوة والمتانة المطلوبة.
يتم إنتاج رؤوس نصف الكرة من التيتانيوم عادةً باستخدام عمليات مثل الرسم العميق أو التشكيل الساخن أو الضغط. وتشمل العملية العامة:
يتم تصنيف رؤوس الأطباق بناءً على أشكالها الهندسية ، ويخدم كل نوع احتياجات هيكلية أو وظيفية محددة.
الرؤوس المنحدرة:
الرؤوس المخروطية:
الرؤوس المسطحة:
أشكال الجمع:
(رأس صحن التيتانيوم) DIN28013:
| D (ملم) | s min/max (mm) | الحجم (L) | h1 (ملم) | كيلوغرام في ملم ثانية | D (ملم) | s min/max (mm) | الحجم (L) | h1 (ملم) | كيلوغرام في ملم ثانية |
| 300 | 4-10 | 3.5 | 78 | 1,0 | 1550 | 5-15 | 483 | 403 | 22.5 |
| 350 | 4-10 | 5.6 | 91 | 1.3 | 1600 | 5-15 | 532 | 416 | 23.9 |
| 400 | 4-10 | 8.3 | 104 | 1,7 | 1650 | 5-15 | 585 | 429 | 25,4 |
| 450 | 4-10 | 11.8 | 117 | 2,1 | 1700 | 5-15 | 640 | 442 | 27.0 |
| 500 | 4-10 | 16.1 | 130 | 2.6 | 1750 | 5-15 | 700 | 455 | 28.5 |
| 550 | 3-12 | 21,6 | 143 | 3,1 | 1800 | 5-15 | 760 | 468 | 30 |
| 600 | 3-12 | 28,0 | 156 | 3.6 | 1850 | 5-15 | 825 | 481 | 31.5 |
| 650 | 3-12 | 36.0 | 169 | 4,2 | 1900 | 5-15 | 890 | 494 | 33 |
| 700 | 3-12 | 44,5 | 182 | 4,8 | 1950 | 5-15 | 965 | 507 | 36 |
| 750 | 3-12 | 54.5 | 195 | 5,5 | 2000 | 6-15 | 1040 | 520 | 37 |
| 800 | 3-13 | 66.5 | 203 | 6.2 | 2050 | 6-15 | 1120 | 533 | 38.5 |
| 850 | 3-13 | 79,5 | 221 | 7,0 | 2100 | 6-15 | 1200 | 546 | 40.5 |
| 900 | 3-13 | 94 | 234 | 乙8 | 2150 | 6-15 | 1290 | 559 | 42,5 |
| 950 | 3-13 | 111 | 247 | 8.6 | 2200 | 6-15 | 1380 | 572 | 44.5 |
| 1000 | 4-16 | 130 | 260 | 9.5 | 2250 | 6-15 | 1480 | 685 | 46.5 |
| 1050 | 4-13 | 150 | 273 | 10,4 | 2300 | 6-15 | 1580 | 598 | 46 5 |
| 1100 | 4-13 | 173 | 286 | 11,1 | 2350 | 6-15 | 1690 | 611 | 51 |
| 1150 | 4-13 | 198 | 299 | 12.5 | 2400 | 6-15 | 1800 | 624 | 53 |
| 1200 | 4-13 | 225 | 312 | 13.6 | 2450 | 6-15 | 1910 | 637 | 55 |
| 1250 | 4-13 | 254 | 325 | 14,7 | 2500 | 6-15 | 2030 | 660 | 57 |
إنتاج رؤوس صحن التيتانيوم ينطوي على عدة خطوات حاسمة لضمان تلبية المواد المتطلبات الصارمة للقوة ومقاومة التآكل والتشطيب السطحي.هنا هو تحليل لعملية الإنتاج:
عرض مصنعنا:
التكوين الكيميائي
الخصائص الميكانيكية
