| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | LH-Ti2 |
| الـ MOQ: | 1 قطعة |
| سعر: | US dollar $550/piece--US dollar $2,000/piece |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي إلخ. |
| قدرة الإمداد: | 20000 قطعة في الشهر |

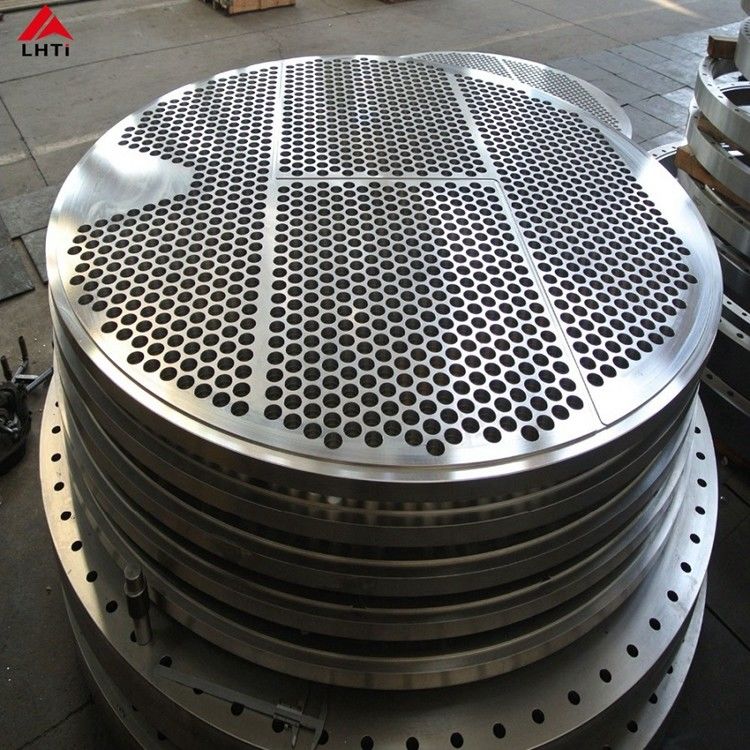

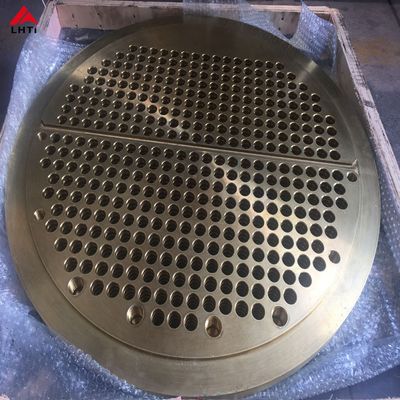

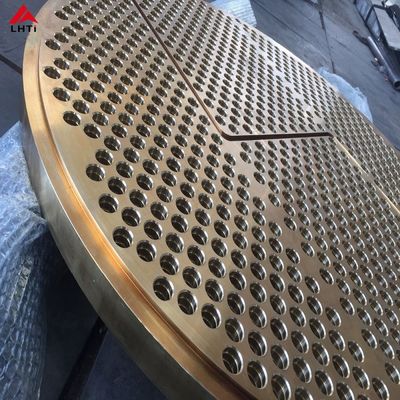

لوح أنبوبي من التيتانيوم ASME B381 Gr5 لمبادل حراري
لوح أنبوبي من التيتانيوم هو لوح مثقوب يستخدم في الأوعية الكيميائية مثل المبادلات الحرارية الأنبوبية، وأوعية الضغط، وغلايات البخار، والمكثفات، والمبخرات، ومحطات تحلية مياه البحر. يتم حفر ثقوب في لوح التيتانيوم بنفس القطر الخارجي للأنابيب، وتمر الأنابيب عبرها وتلحم في مكانها. نظرًا لأن تباعد الثقوب، وقطر الأنبوب، والعمودية، وسطوع السطح كلها تؤثر على التجميع، يتم تشكيل كل لوح بدقة متناهية. يقيس هذا اللوح الأنبوبي المخصص 1057 × 125 مم ومصنوع من التيتانيوم Gr1، Gr2، Gr5، Gr7 أو Gr12؛ يمنحه التيتانيوم صلابة قوية، وتوصيل حراري جيد، ومقاومة ممتازة للتآكل، وغالبًا ما تكون الألواح الكبيرة جدًا بقطر 4 أمتار إلى 5 أمتار أو أكثر شائعة.
| المعيار | ASTM/ASME B265, ASTM/ASME B381 |
| المادة | تيتانيوم Gr1, Gr2, Gr5, Gr7, Gr12 |
| قطر اللوح الأنبوبي | حتى 8600 مم (حسب الطلب) |
| نطاق قطر الثقب | 1.5 مم - 238 مم |
| عمق الثقب | حتى 1100 مم |
| طريقة الإنتاج | التشكيل على الساخن، التلدين، والتشغيل الآلي |
| اختبار الجودة | UT, PT |
| اختبار طرف ثالث | متوفر |
| التطبيق | مبادل حراري، وعاء ضغط، مكثف، تحلية مياه البحر |
| الدرجة | الحديد كحد أقصى | الأكسجين كحد أقصى | النيتروجين كحد أقصى | الكربون كحد أقصى | الهيدروجين كحد أقصى |
|---|---|---|---|---|---|
| الدرجة 1 | 0.2 | 0.18 | 0.03 | 0.1 | 0.015 |
| الدرجة 2 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 |
| الدرجة | تركيبة السبيكة | مقاومة الشد (ksi / MPa) | مقاومة الخضوع (ksi / MPa) | الاستطالة الأدنى % |
|---|---|---|---|---|
| الدرجة 1 | تيتانيوم غير مخلوط (نقي) | 35 / 240 | 25 / 170 | 30 |
| الدرجة 2 | تيتانيوم غير مخلوط (نقي) | 58 / 400 | 40 / 275 | 25 |
يتم توريد هذه الألواح الأنبوبية المصنوعة من التيتانيوم للمبادلات الحرارية، وأوعية الضغط، والمكثفات، والغلايات، وأجهزة الترشيح، ووحدات تحلية مياه البحر، حيث يجب أن تظل اللوحة صلبة وخالية من التآكل أثناء نقل الحرارة. نظرًا لأن التيتانيوم يقاوم هجوم مياه البحر والمواد الكيميائية العدوانية، تحتفظ اللوحة الأنبوبية بقوتها ودقة إحكامها على مدى عمر خدمة طويل مع صيانة منخفضة. بصفتنا مصنعًا وتاجرًا للتيتانيوم بخبرة تزيد عن 16 عامًا، تنتج Baoji Lihua الألواح الأنبوبية عن طريق التشكيل على الساخن والتلدين والتشغيل الآلي، وتفحصها باستخدام UT و PT، ويمكنها ترتيب اختبارات طرف ثالث. يتم تصنيع الأحجام حسب رسمك، وتتوفر عينات مجانية، والتعبئة عبارة عن صندوق من الخشب الرقائقي. يرجى إرسال رسمك ودرجتك وكميتك للحصول على عرض أسعار.
