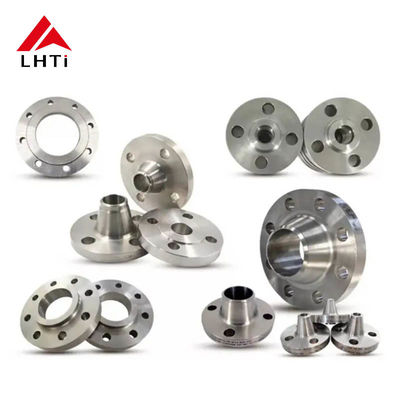

ASME B16.5 التيتانيوم الفئة 150 طرفات رقبة الصلبة الدرجة 1 الدرجة 2 WNRF لأنظمة الأنابيب

ASME B16.5 التيتانيوم الفئة 150 طرفات رقبة الصلبة الدرجة 1 الدرجة 2 WNRF لأنظمة الأنابيب

1. ASME B16.5 طرفات رقبة التيتانيوم المصفوفة باللحام من الفئة 150:

تم تصميم ASME B16.5 Titanium Weld Neck Flanges Class 150 لتلبية المواصفات التي وضعتها الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) ، وخاصة في ASME B16.5 للفلينجز للأنابيب والإضافات المكونة من الفلينجزتستخدم هذه الاطراف عادة في صناعات مختلفة حيث مقاومة عالية للتآكل ونسب قوة عالية للوزن ضرورية، مثل في الصناعات الكيميائية والفضاءوقطاعات توليد الطاقة.

نظرة عامة قياسية

يحدد معيار ASME B16.5 الأبعاد والمواد ودرجات الضغط ودرجات الحرارة للشرائح التي تتراوح من 1/2 بوصة إلى 24 بوصة في الحجم،والتي تشمل كل من شرائح عنق اللحام وأنواع أخرى من شرائح مثل الزحف على، العمياء، لحام المقبس، والفولاذات المشتركة في الحلق.

الدرجة 150 تشير إلى ضغط الجهاز عند درجة حرارة محددة."150" يشير إلى قدرة اللحاء على تحمل ضغط العمل القصوى من 150 رطلا لكل بوصة مربعة (psi) في درجة حرارة مرجعية من 100 ° F (37.8 درجة مئوية)

2مادة التيتانيوم

سبائك التيتانيوم معروفة بمقاومتها الممتازة للتآكل، وخاصة في البيئات العدوانية مثل مياه البحر والكلور والأحماض.مما يجعلها مثالية للطيران، المعالجة الكيميائية، والتطبيقات البحرية.

تتضمن سبائك التيتانيوم الشائعة المستخدمة في الاطارات التيتانيوم من الدرجة 2 (التيتانيوم النقي التجاري) والتيتانيوم من الدرجة 5 (Ti-6Al-4V ، وهو سبيكة مع الألومنيوم والفاناديوم لزيادة القوة).

عادة ما تقدم شرائح التيتانيوم مقاومة للتآكل في البيئات التي قد تفشل فيها الفولاذ المقاوم للصدأ أو تتطلب مواد أكثر تكلفة وأثقل.

3الخصائص الفيزيائية للتيتانيوم

الكثافة: التيتانيوم أخف بكثير من الصلب، مما يجعله مفيدًا في التطبيقات التي يكون فيها الوزن مصدر قلق (على سبيل المثال، الطيران والفضاء، منصات النفط البحرية).

قوة الشد: على الرغم من أنها ليست عالية مثل بعض سبائك الصلب ، إلا أن التيتانيوم له قوة شد عالية بالنسبة لوزنه ، مما يجعله مفيدًا في التطبيقات التي تحتوي على ضغط.

مقاومة التآكل: التيتانيوم مقاوم للغاية للتآكل ، خاصة في بيئات الكلوريد مثل مياه البحر ، مما يجعله ذو قيمة عالية في الصناعات البحرية والكيميائية.

التوصيل الحراري: التوصيل الحراري للتيتانيوم منخفض نسبياً، مما يجعله مناسبًا للتطبيقات التي تكون فيها المقاومة الحرارية العالية مرغوبة.

4.مزايا طرفات رقبة التيتانيوم المصفوفة بمعيار ASME B16.5:

طوابق عنق لحام من التيتانيومتقدم مجموعة من المزايا التي تجعلها مطلوبة للغاية في تطبيقات صناعية مختلفة حيث الأداء والمتانة حاسمة.

مقاومة التآكل: طوابق عنق لحام من التيتانيوممقاومة عالية للتآكل، حتى في البيئات العدوانية مثل مياه البحر، الأحماض، والكلوريدات. وهذا يجعلها مثالية للصناعات مثل المعالجة الكيميائية، البحرية،والنفط والغاز البحري حيث مقاومة التآكل أمر بالغ الأهمية.

نسبة القوة إلى الوزن:التيتانيوم لديه نسبة عالية من القوة إلى الوزن ، مما يجعل شرائح عنق التيتانيوم الصلبة قوية ودائمة مع الحفاظ على خفيفة الوزن.هذا مفيد في التطبيقات التي يكون فيها تخفيض الوزن مرغوب فيه دون المساس بالقوة والأداء.

مقاومة درجات الحرارة العالية: شرائح عنق اللحام من التيتانيمكن أن تتحمل درجات الحرارة العالية دون فقدان خصائصها الميكانيكية.مما يجعلها مناسبة للتطبيقات التي تنطوي على الدورة الحرارية والحرارية.

التوافق الحيوي:التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعل شرائح عنق التيتانيوم مناسبة للاستخدام في المعدات الطبية،وصناعات معالجة الغذاء حيث نقاء المنتج ضروري.

طول العمر والمتانةالتيتانيوم معروف بمتانته وطول عمر الخدمة.المساهمة في خفض تكاليف الصيانة والاستبدال بمرور الوقت.

خصائص الختم الممتازةالتشطيب السطحي السلس لصفائح عنق التيتانيوم ، والذي يتم تحقيقه من خلال عمليات التخلط أو المعالجة ، يسمح بتغطية متفوقة بالغرز أو المكونات المربطة الأخرى.هذا يساعد على منع التسرب وضمان أداء موثوق به في التطبيقات الحرجة.

التوافق مع المعادن الأخرى: طرفات عنق التيتانيوميمكن لحامها بسهولة أو مقترنة مع المعادن الأخرى مثل الفولاذ المقاوم للصدأ أو الفولاذ الكربوني ، مما يسمح بتنوع التصميم والتوافق مع الأنظمة الحالية.

5حزم من طلاء رقبة التيتانيوم

الوقاية من الصدأ

• VCI (ممنع التآكل المتطاير) تغليف: شرائح التيتانيوميتم لفها في ورق VCI لمنع أي تآكل سطحي أثناء النقل. هذه المادة تطلق بخار كيميائي يشكل طبقة واقية على الأسطح المعدنية.
• طبقة من الدهون أو الزيت:قد يتم تطبيق طبقة خفيفة من الدهون أو الزيت لحماية أسطح اللحاء ، خاصة عند شحنها لمسافات طويلة أو تخزينها لفترات طويلة.

الحماية الجسدية

• ملفات الفقاعات أو الرغوة:يتم عادة لف كل شاشة في لف فقاعة أو محاطة بالرغوة لتغطية ضد الاصطدام أثناء النقل.
• أجهزة فصل الورق المقوى:عندما يتم تعبئة عدة شرائح في صندوق واحد ، يتم استخدام فاصلات الورق المقوى لمنعها من اللمس وإمكانية الخدش أو تلف بعضها البعض.

تغليف خارجي صلب

• صناديق خشبية أو صناديق من الخشب المقاوم للنسيج: شرائح من التيتانيومغالباً ما يتم شحنها في صناديق خشبية أو صناديق خشبية معقودة، والتي توفر حماية قوية من الأضرار الميكانيكية ويمكن تجميعها، مما يسهل التعامل معها بشكل أسهل وأكثر أمانًا.
• التقطيع:بالنسبة للطلبات الكبيرة، قد يتم تثبيت الستائر على لوحات. عادة ما يتم تغليف كل حاوية لتقليصها لتثبيت الصناديق أو الصناديق أثناء التعامل والشحن.

الحماية من الماء

• أوراق بلاستيكية:غالبًا ما يتم تغطية الصناديق أو الصناديق الخارجية بطبقة بلاستيكية سميكة لحمايتها من الرطوبة ، خاصة في البيئات الرطبة أو الرطبة.

التسمية والتوثيق

• علامة واضحة:يتم وضع علامة واضحة على كل حزمة مع تعليمات التعامل، وأرقام الأجزاء، وتفاصيل الوجهة لضمان التعامل بشكل صحيح وتسهيل تتبعها.
•
• وثائق ضمان الجودة:غالبًا ما يتم تضمين شهادات الجودة وتقارير اختبار المواد وشهادات الامتثال في العبوة أو توفيرها بشكل منفصل لضمان التتبع والامتثال لمعايير الصناعة.
