| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | شفرة من التيتانيوم |
| الـ MOQ: | 100 قطعة |
| سعر: | قابل للتفاوض |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
| قدرة الإمداد: | 100-200 طن / طن شهريا |
شريحة فلنج تيتانيوم ASME B16.5 فئة 150
تعتبر شريحة الفلنج الخيار العملي عند الحاجة إلى بناء خط تيتانيوم بدون آلة لحام بالشق في الموقع. يمر الأنبوب عبر التجويف ويتم لحامه على الجانبين، لذا يتم وضع الفلنج وتثبيتها بالعين بدلاً من محاذاتها مع تجويف مقطوع. تغطي هذه الصفحة إصدار ASME B16.5 فئة 150 في الدرجة 1، والدرجة 2، والدرجة 12، مع وجه مرتفع للمفاصل المغلقة بمانع تسرب ووجه مسطح لمانعات التسرب كاملة الوجه أو للمطابقة مع الحديد الزهر.
كيفية صنع وصلة شريحة الفلنج
يتم تشكيل التجويف بقطر أكبر بحوالي 1 مم من القطر الخارجي للأنبوب للأحجام حتى 4 بوصة، لذا تنزلق الفلنج في مكانها ويتم ضبط نهاية الأنبوب لتكون متساوية مع السطح. تقوم لحامتان، واحدة داخل المحور والأخرى خارجه، بتحمل الحمل؛ التجميع أقوى من الوصلة الملولبة ويتطلب تحضيرًا أقل بكثير من اللحام بالشق. نظرًا لأن الأنبوب لا يحتاج إلى أن يتم قصه بطول دقيق، فإن شريحة الفلنج تتحمل أخطاء القياس في الموقع ويسهل استبدالها في خط موجود.
أبعاد الفئة 150 وفقًا لـ ASME B16.5
| NPS | القطر الخارجي. | السماكة | دائرة المسامير | مسامير |
| 1/2 بوصة | 89 مم | 11.2 مم | 60.5 مم | 4 × M12 |
| 1 بوصة | 108 مم | 14.2 مم | 79.5 مم | 4 × M12 |
| 2 بوصة | 152 مم | 19.1 مم | 120.7 مم | 4 × M16 |
| 3 بوصة | 190 مم | 23.9 مم | 152.4 مم | 4 × M16 |
| 4 بوصة | 229 مم | 23.9 مم | 190.5 مم | 8 × M16 |
| 6 بوصة | 279 مم | 25.4 مم | 241.3 مم | 8 × M20 |
| 8 بوصة | 343 مم | 28.4 مم | 298.5 مم | 8 × M20 |
اختيار الدرجة
تُستخدم الدرجة 1 للمياه منخفضة الضغط ومياه البحر حيث تكون المتانة وقابلية اللحام هي الأهم، مع حد أدنى لقوة الشد يبلغ 240 ميجا باسكال. الدرجة 2 هي الخيار الأساسي للأنابيب العامة بقوة شد لا تقل عن 345 ميجا باسكال وإجهاد خضوع 275 ميجا باسكال. تضيف الدرجة 12 0.2 إلى 0.4 بالمائة موليبدينوم و 0.6 إلى 0.9 بالمائة نيكل، مما يزيد من مقاومة الأحماض المختزلة وهجوم الشقوق في الخدمة الساخنة بالكلوريد؛ إنها الدرجة التي يجب تحديدها للتعامل مع حمض الهيدروكلوريك ولاتصالات المبادلات الحرارية حيث تتآكل الدرجة 2. الدرجة 7، مع 0.12 إلى 0.25 بالمائة بلاديوم، متاحة للبيئات المختزلة الأكثر عدوانية.
الوجه، العلامات، والفحص
يتم توريد الفلنج ذات الوجه المرتفع بوجه مرتفع 2 مم وتشطيب 125 إلى 250 AARH، والوجه المسطح بسطح مانع تسرب كامل الوجه. يتم تمييز كل فلنج بالدرجة، والحجم، والفئة، ورقم الحرارة، ويتكرر رقم الحرارة في قائمة التعبئة حتى يمكن تتبع المواد إلى شهادة المطحنة. تتوفر اختبارات الموجات فوق الصوتية واختبارات الاختراق وفقًا للجزء الخامس من ASME عند الطلب، ويتم إصدار تقارير الأبعاد وفقًا لجداول ASME B16.5 لكل دفعة.

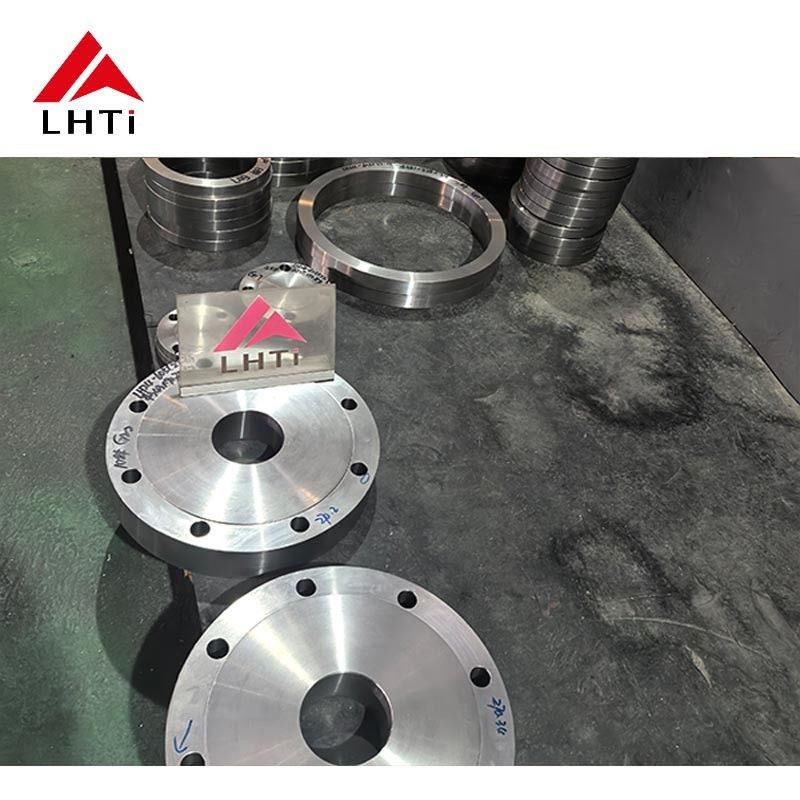

صور المنتج
