ASME B16.5 Class 150 Titanium Flange Gr5 Gr7
معظم شفة التيتانيوم مصنوعة من الدرجة 2 لأنها رخيصة وسهلة الاستخدام. هذه الصفحة مخصصة للحالتين اللتين تكون فيهما الدرجة 2 هي الإجابة الخاطئة: خط يجب أن تتحمل فيه الشفة ضغطًا عاليًا أو حملًا ميكانيكيًا متكررًا، وخط حيث يكون الوسط حمضًا مختزلًا يهاجم الدرجة النقية. كلاهما يتم توفيرهما بنمط الانزلاق ASME B16.5 Class 150 مع وجه مرتفع، لذلك لا يلزم تغيير الحشية والمسامير وجدول الحشية المستخدم بالفعل في المصنع.
Gr5 للقوة في نطاق أصغر
الدرجة 5، Ti-6Al-4V، تصل إلى قوة شد 895 ميجا باسكال وقوة خضوع 828 ميجا باسكال، أي حوالي ضعف ونصف الدرجة 2. في الشفة، هذا يعني أنه يمكن إجراء نفس الوصلة باستخدام معدن أقل، وهذا هو سبب اختيار Gr5 في الوحدات المدمجة، وفي مشعبات الحقن عالية الضغط، وفي المعدات التي يجب أن تكون فيها الشفة داخل نطاق ضيق. كما تحتفظ السبيكة بقوتها حتى حوالي 400 درجة مئوية، لذلك تبقى شفة Gr5 صلبة حيث تبدأ شفة التيتانيوم النقي في الزحف تحت حمل المسامير.
Gr7 للأحماض المختزلة
تضيف الدرجة 7 ما بين 0.12 إلى 0.25 بالمائة من البلاديوم. يرفع البلاديوم إمكانات التآكل للطبقة السطحية، لذلك يحتفظ المعدن بطبقته الخاملة في البيئات المختزلة حيث تذوب الدرجة 2: حمض الهيدروكلوريك، حمض الكبريتيك بتركيز معتدل، محاليل ملحية ساخنة من الكلوريدات وبعض الأحماض العضوية. الشفاه في Gr7 شائعة في أذرع تفريغ الأحماض، وخطوط التخليل، ومصانع الكلور القلوي حيث تكون الأنابيب بالفعل Gr7 وستصبح شفة الدرجة 2 أضعف نقطة في النظام.
Gr5 و Gr7 في لمحة سريعة
| التركيب الأساسي | Gr5 Ti-6Al-4V؛ Gr7 Ti-0.15Pd نقي تجاريًا |
| قوة الشد | Gr5 895 ميجا باسكال كحد أدنى؛ Gr7 345 ميجا باسكال كحد أدنى |
| قوة الخضوع | Gr5 828 ميجا باسكال كحد أدنى؛ Gr7 275 ميجا باسكال كحد أدنى |
| الاستطالة | Gr5 10 بالمائة كحد أدنى؛ Gr7 20 بالمائة كحد أدنى |
| الصلابة | Gr5 حوالي 33 HRC؛ Gr7 حوالي 24 HRC |
| خاصية التآكل | Gr5 جيد في البيئات المؤكسدة والبحرية؛ Gr7 أفضل في الأحماض المختزلة |
| قابلية اللحام | Gr5 جيد مع مادة حشو مطابقة؛ Gr7 ممتاز، يطابق إجراء Gr2 |
تفاصيل ASME B16.5 المهمة في الموقع
نمط المسامير هو النمط الإنشائي، لذلك تتناسب حشية ASME Class 150 ومسامير الإنش القياسية دون محولات، على عكس شفة DIN ذات الحجم المماثل. تغطي Class 150 مجموعة واسعة من الأحجام عند الضغط المنخفض؛ فوق حوالي 180 درجة مئوية ينخفض الضغط المسموح به وعادة ما يتم تحديد نمط Class 300 بدلاً من ذلك. يتم لحام الشفاه المنزلقة بلحامين فيليه، مما يناسب التصنيع في الموقع، بينما يتم استخدام عنق اللحام من نفس الدرجة حيث ستتعرض الوصلة للحمل الدوري أو حيث يكون التصوير الشعاعي مطلوبًا.
الوجه، العلامات، والفحص
يتم تشكيل الوجه المرتفع إلى ارتفاع 2 مم بإنهاء 125 إلى 250 AARH، ويتوفر إصدار وجه مسطح للحشيات كاملة الوجه. يتم ختم كل شفة بالدرجة، الحجم، الفئة، ورقم الحرارة، ويتكرر رقم الحرارة على الشهادة حتى يمكن تتبع المادة عبر الصهر والتشكيل. يتوفر الفحص بالموجات فوق الصوتية للمخزون الأولي واختبار الاختراق للأسطح المشكلة، ويتم إصدار تقرير أبعاد وفقًا لـ ASME B16.5 مع كل دفعة. تتراوح الأحجام من 1/2 بوصة إلى 24 بوصة، معبأة وجهًا لوجه في صناديق خشبية.

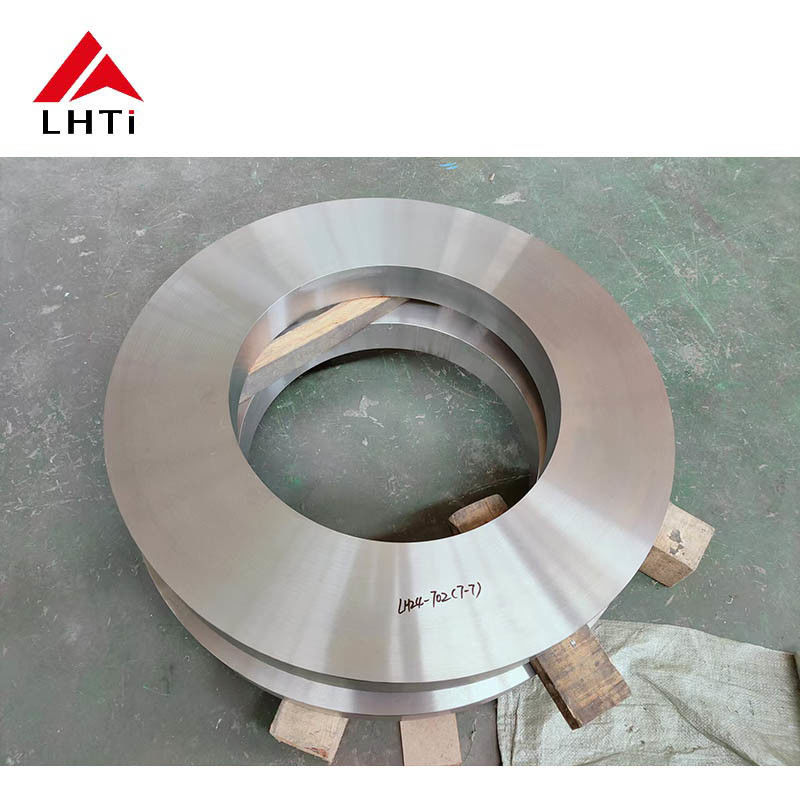

صور المنتج
